Этот ребенок SIM900 gprs-карта беспроводной модуль, 4-полосный модуль доступна по всему миру.

Плата расширения GPRS Shield-это Серийный беспроводной модуль GSM/GPRS. Вы можете узнать GSM/GPRS мобильный телефон, дистанционное управление, считывание беспроводных счетчиков, интеллектуальная бытовая техника, ультра-дистанционное управление и т. Д. GPRS Щит на 100% совместим со всеми стандартными платами разработки Arduino. GPRS Shield-это 4-полосный GPRS/GSM модуль, который поддерживает 4 стандартных частотных диапазона 850/900/1800/1900 МГц одновременно. Подходит для использования дома и за рубежом. Он может отправлять SMS текстовые сообщения, совершать звонки, GPRS и другие функции, которые есть у всех мобильных телефонов. Примечание: Это новая версия (64M версия), которая поддерживает SMS и MMS, старая версия поддерживает только SMS.

Ссылка: http://pan.baidu.com/s/1eQjAOvw пароль: firn

Инструкции по использованию

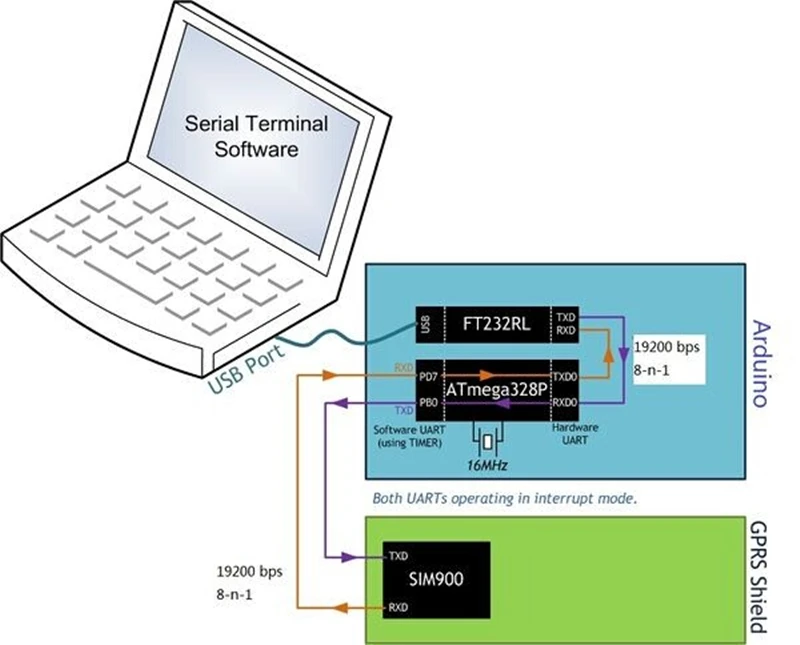

1. Компьютер может отлаживать USB-TTL. Источник питания этого модуля: 5V-26V, 5V 2A рекомендуется. После подключения к материнской плате источник питания должен быть в состоянии обеспечить ток 2A. Причина в том, что для защиты от GPRS и максимального пикового тока работы требуется максимум 2 А, но usb-порт не может обеспечить такой большой ток, поэтому необходимо подключить внешнее устройство питания. Pin-код другого источника питания Порт приводит к 3,7-4,5 В источника питания подходит для литиевая батарея источника питания. Последовательный порт идеально совместим. В TTL последовательный порт совместим с 3,3 и 5V микроконтроллеры. 2. Убедитесь, что ваша sim-карта не заблокирована 3. Скорость передачи данных для GPRS Shield communication предпочтительно 19200 bps 8-N-1 (GPRS Shield автоматически сопряжает скорость передачи данных по умолчанию)

Особенности

· § Четырехдиапазонный 850 / 900/ 1800 / 1900 МГц-будет работать в сетях GSM во всех странах мира. · § GPRS мульти-слот класса 10/8 · § GPRS мобильная станция класса B · § Соответствует gsm-фазе 2/2 + · § Класс 4 (2 Вт @ 850 / 900 МГц) · § Класс 1 (1 Вт @ 1800 / 1900 МГц) · § Управление через команды AT-стандартные команды: GSM 07,07 и 07,05 улучшенные команды: SIMCOM AT команды. · § Служба коротких сообщений-так что вы можете отправить небольшое количество данных по сети (ASCII или raw hexadecimal). · § Встроенный Стек TCP/UDP-Позволяет загружать данные на веб-сервер. · § RTC поддерживается. · § Выбираемый последовательный порт. · § Разъемы для динамиков и наушников · § Низкое энергопотребление-1,5 мА (режим сна) · § Диапазон промышленных температур от-40 °C до + 85 °C

Технические характеристики

Идеи применения

· § M2M (машина 2) аппликатионы. · § Дистанционное управление приборами. · § Удаленная Метеостанция или беспроводная сенсорная сеть. · § Система слежения за транспортным средством с модулем GPS.

Предостережения

· § Убедитесь, что ваша sim-карта разблокирована. · § Товар предоставляется как без изоляционного корпуса. Пожалуйста, соблюдайте меры предосторожности ESD специально в сухую (низкую влажность) погоду. · § Заводская установка по умолчанию для GPRS Shield UART составляет 19200 bps 8-N-1. (Можно изменить с помощью команд).

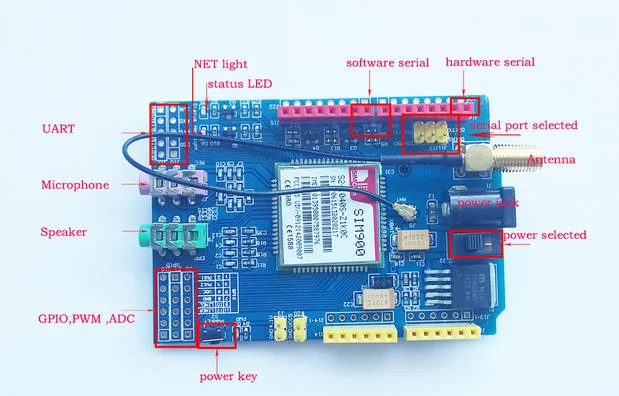

Описание интерфейса

· § Выбор мощности-Выберите источник питания для GPRS shield (внешняя мощность или 5 в arduino) · § Мощность Джек-подключен к внешнему 4,8 ~ 5В Мощность питания · § Интерфейс антенны-подключен к внешней антенне · § Выбор последовательного порта-Выберите последовательный порт программного обеспечения или последовательный порт hareware для подключения к GPRS Shield · § Серия оборудования-D0/D1 Arduino · § Серия программного обеспечения-D7/D8 Arduino · § Статус светодиодный-Скажите, включена ли мощность SIM900 · § Чистый светильник-сообщите Статус подключения к сети SIM900 · § UART от SIM900 - UART pins breakout от SIM900 · § Микрофон-для ответа на телефонный звонок · § Динамик-для ответа на телефонный звонок · § GPIO,PWM и ADC от SIM900 - GPIO,PWM и ADC pins breakout SIM900 · § Ключ питания-питание вверх и вниз для SIM900
