Источник сигнала X-диапазона Широкополосный VCO Точечная частота 8,3-10,5 ГГц, регулируемая генерация on.

Источник сигнала X-диапазона Широкополосный VCO Точечная частота 8 3-10 5 ГГц регулируемая генерация on.

Modname = ckeditor

XГруппа точка частоты источника сигнала используется для generate8.3-10,5 GHzRF сигнала, он используется для точечная частота сигнала источник излучения сигнала, в то же время, он может сотрудничать с водительской доской для генерации сигнала частотной развертки соответствующего частотного диапазона, координационный pllfrequency комбинатор используется в качестве частотного синтезатора; Модуль принимает высокочастотную пластину, упаковку CNCCavity, хорошая производительность электромагнитного экранирования;

Параметры модуля:

1, Источник питания: + 5 В одиночный источник питания;

2, Выходная частота диапазон: 8,3-10,5 ГГц;

3, Режим управления: внешний контроль напряжения;

4Диапазон настройки vtvolsion: 0-12 В;

5, Источник питания и внешний источник питания: через сердечник конденсатора терминал;

6, Типичная Выходная мощность: 6 дБм;

7, Выходной порт: SMA-K;

, Размер модуля: 40*25 *12 мм(Без соединения);

Справочные данные:

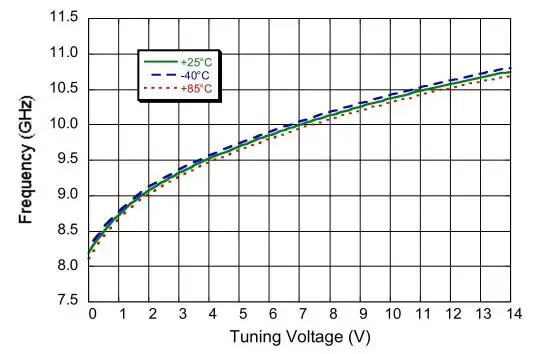

Соответствующая связь между напряжением настройки и выходной частотой:

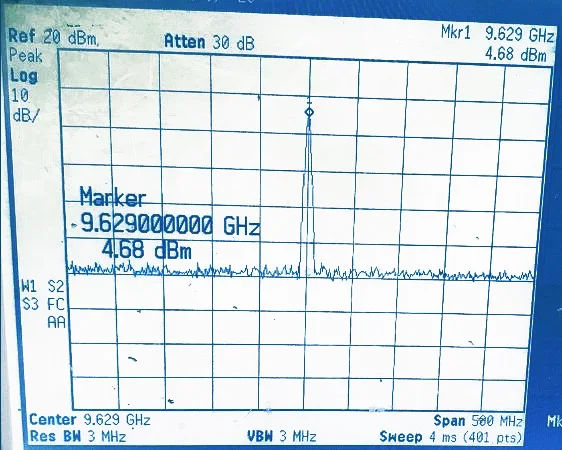

Измеренные данные:

VT = 5 В, соответствующий выход:

Если другие Частотные диапазоны являются требуемым источником частоты dvcopoint, проконсультируйтесь с владельцем магазина для получения подробной информации;
