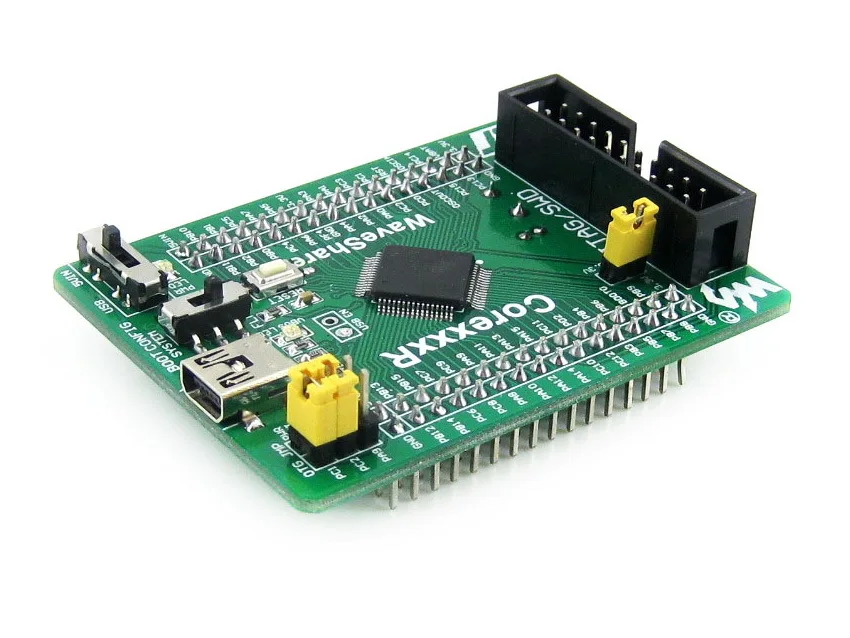

STM32 STM32F405RGT6 MCU основная плата, полный IO расширитель, JTAG/SWD интерфейс отладки

Обзор

Core405R-это основная плата STM32 MCU, предназначенная дляSTM32F405RGT6, Поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

• Минимальная готовая к запуску система, интегрирует часовую цепь, цепь управления USB, разъем USB и т. Д.
• Все порты ввода/вывода доступны на контактных заголовках
• JTAG/SWD Программирование/интерфейс отладки
• 2,54 ммШаг заголовка, возможно подключение к вашей панели приложений

Что на борту

1. STM32F405RGT6:Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Cortex-M4 32-разрядный процессор RISC
   • Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц
   • Операционной Напряжение:1,8 V-3,6 V
   • Посылка:LQFP64
   • Память:1 Мб флэш, 192 + 4кб SRAM
   • MCU коммуникационные интерфейсы:
     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN
     • USB 2,0-1 шт. устройство HS/FS/хост-контроллер/OTG с выделенным DMA, на чипе с полной скоростью PHY
     • 1 x USB HS ULPI (требуется внешняя PHY)
   • AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит)
   • Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP
2. AMS1117-3.3:3,3 V регулятор напряжения
3. MIC2075-2:Бортовое USB устройство управления питанием
4. Выключатель питания,Питание от 5Vin или USB подключения
5. Выбор режима загрузки,Для настройки бут0 pin
6. Мощность индикатор
7. VBUS светодиодный
8. Кнопка сброса
9. 8 м с украшением в виде кристаллов
10. 32,768 K кристалл,Для внутреннего RTC с калибровкой
11. Интерфейс JTAG/SWD:Для отладки/программирования
12. Разъем USB,Используется для установления связи USB между ПК и платой разработки STM32
13. Расширитель MCU pins,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
14. 5Vin выносной,5 в источник питания требуется при использовании USB хоста/OTG
15. USB джемпер
    • Короткий Джемпер при использовании USB
    • Откройте перемычку для отключения от соответствующего порта ввода/вывода
16. VBAT Перемычка выбора
    • Короткий Джемпер в использовании система источника питания
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору

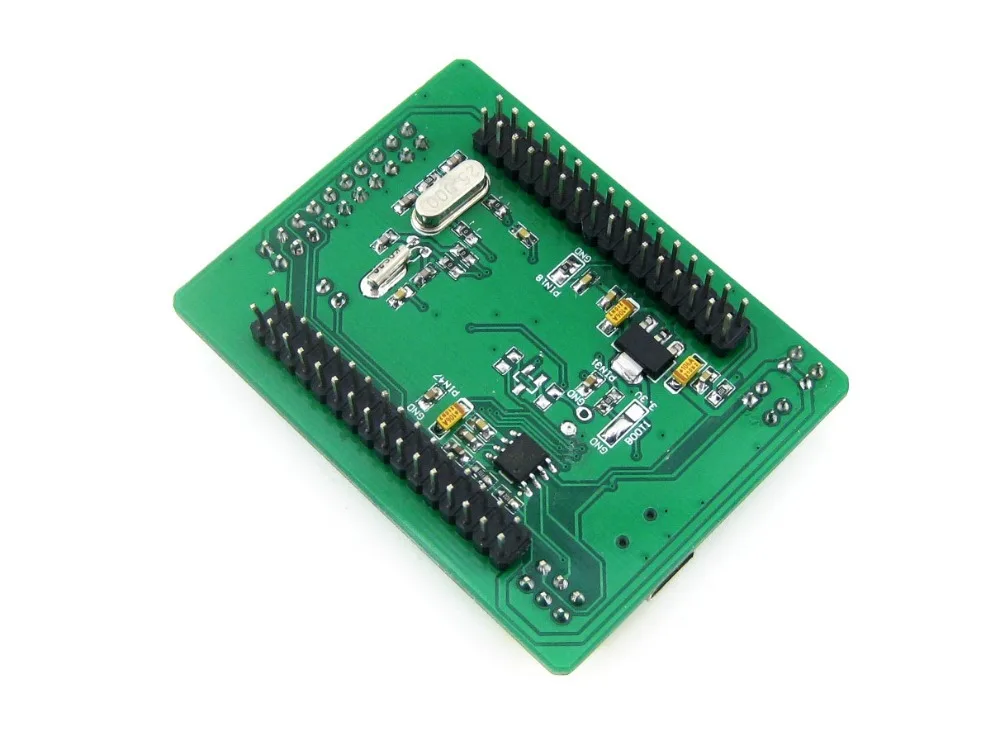

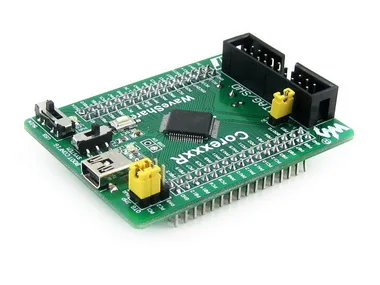

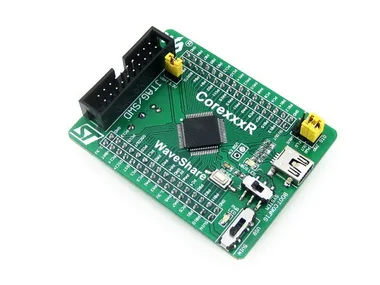

Фото

Примечание:

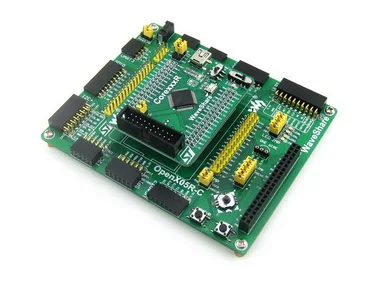

Материнская плата или программист/отладчик на фото не включены в цену.
Core405R предоставляет интерфейс отладки JTAG/SWD, но не интегрирует какую-либо функцию отладки, требуется отладчик.

JTAG/SWD интерфейсы

На рис. 1, на рис. 2 показана надпись JTAG, SWD интерфейс соответственно

Развития ресурсы

Core405R STM32 плата разработки поставляется с пользовательским руководством CD, включая ресурсы разработки, перечисленные ниже:

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Примеры в C
• Схема (PDF)
• Разработка документов

Размеры

Посылка содержит

1. Core405R x 1
2. Кабель USB типа A-Mini-B x 1
3. Руководство пользователя CD x 1
