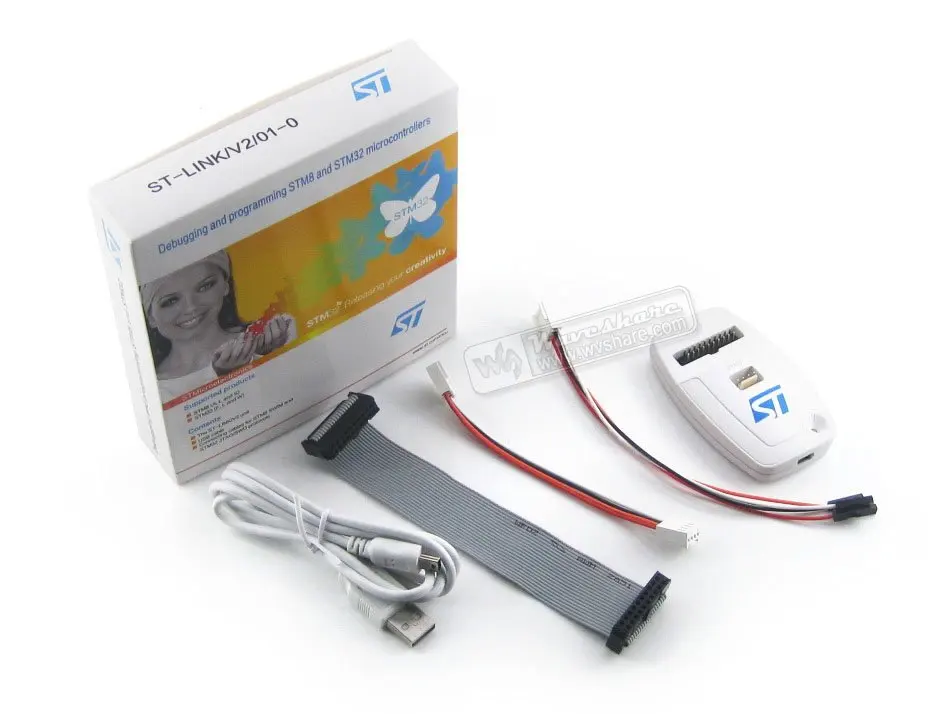

Бесплатная доставка ST-LINK/V2 (CN) ST-LINK V2 эмулятор STM32 STM8 встроенный программист 100% оригинал US $41,99Долларов США/шт

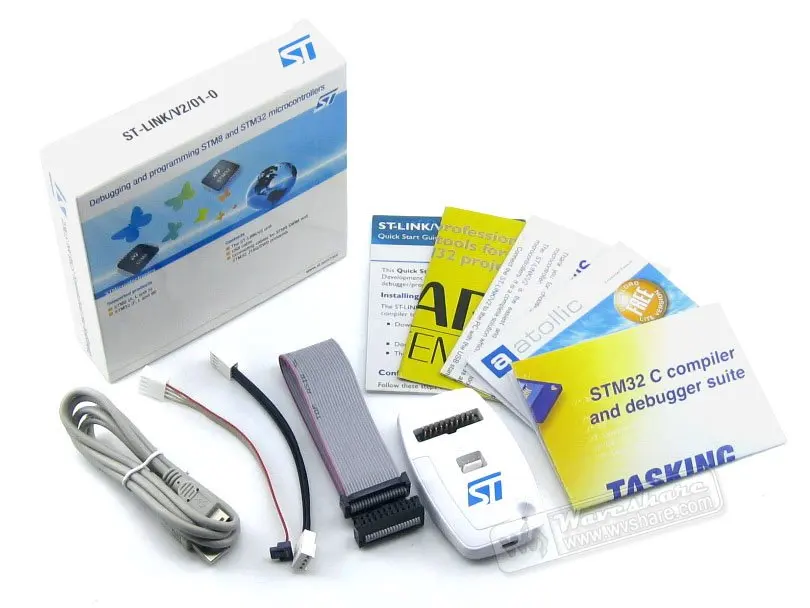

ST-LINK/V2 (EN) ST-LINK V2 STM32 STM8 встроенный программист 100% оригинал + бесплатная доставка US $52,99Долларов США/шт

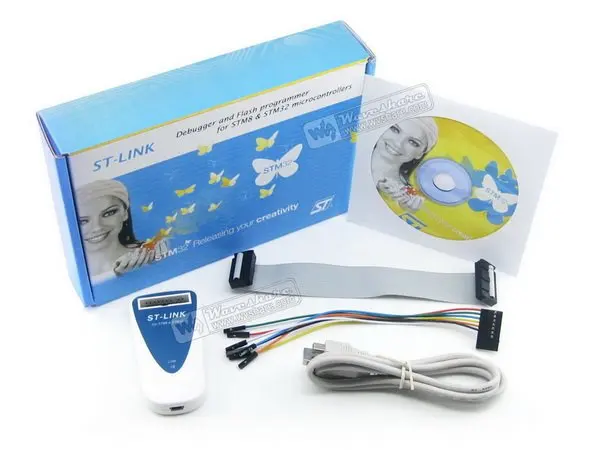

ST-LINK ST LINK STLINK встроенный отладчик и флэш-программист для STM8 STM32 MCUs 100% оригинал US $39,99Долларов США/шт

Обзор

Open405R-C-это разработочная плата STM32, предназначенная дляSTM32F405RGT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore405R.

Open405R-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F2.

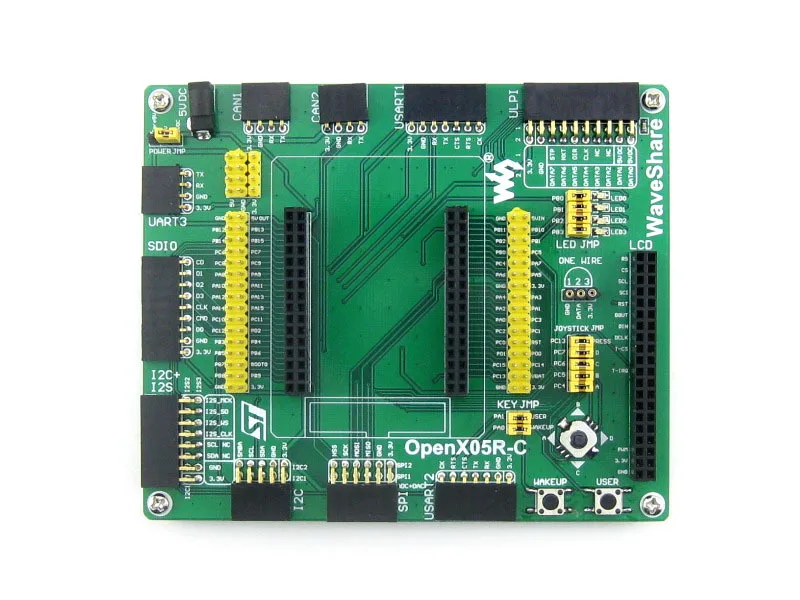

Что на материнском доске

1. MCU разъем основной платы:Для легкого подключения Core405R
2. UART3 интерфейс:Легко подключается к RS232, USB к 232 и т. Д.
3. Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI
4. I2S2/I2S3/I2C1:Для подключения I2S периферийных устройств, таких как аудио модуль
5. Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д.
6. Интерфейс SPI1/SPI2 + AD/DA
   • Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.
   • SPI1 имеет альтернативную функцию AD/DA, поддерживает подключение AD/DA модуля, а также
7. USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д.
8. ЖК-дисплей интерфейс:Для подключения сенсорного ЖК-экрана
9. ULPI интерфейс:Для подключения высокоскоростного USB периферийного устройства (STM32F405R интегрирует USB HS контроллер без какого-либо устройства PHY)
10. UART1 интерфейс:Легко подключается к RS232, USB к 232 и т. Д.
11. CAN2 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
12. CAN1 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
13. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
14. 5V DC jack
15. 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
16. MCU контактный разъем:VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
17. Светодиоды джемпер
    • Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера
    • Откройте перемычку для подключения к пользовательским I/Os через перемычные провода
18. Джойстик джемпер
    • Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера
    • Откройте перемычку для подключения к пользовательским I/Os через перемычные провода
19. Ключ пользователя/перемычка кнопки пробуждения
    • Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера
    • Откройте перемычку для подключения к пользовательским I/Os через перемычные провода
20. 5 в выбор мощности перемычки:Питание от ядра 5 В или 5 в постоянного тока
21. Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
22. Инструкция по ключевым словам:Удобно для ввода/вывода и/или для работы с кодом
23. Кнопка пробуждения:Пробуждение MCU STM32 из режима сна, также используется как обычный ключ пользователя
24. Джойстик:Удобно для ввода/вывода (пять позиций)

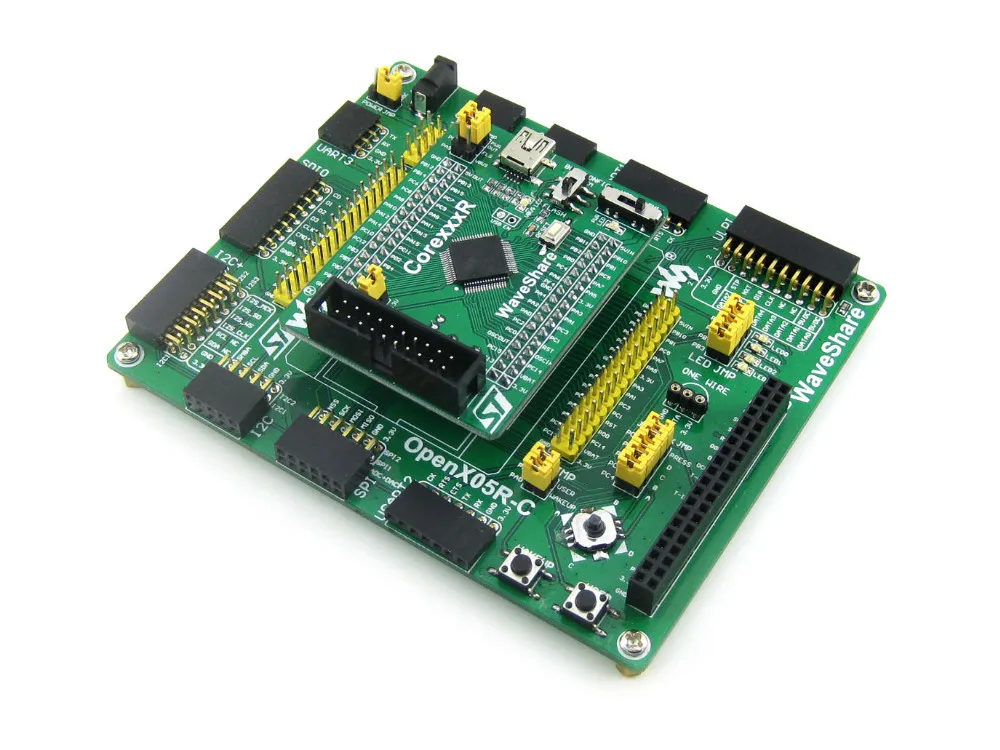

Что на Core405R

1. STM32F405RGT6:Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Cortex-M4 32-разрядный процессор RISC
   • Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц
   • Операционной Напряжение:1,8 V-3,6 V
   • Посылка:LQFP64
   • Память:1 Мб флэш, 192 + 4кб SRAM
   • MCU интерфейсы связи:
     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN
     • USB 2,0-1 шт. устройство HS/FS/хост-контроллер/OTG с выделенным DMA, на чипе с полной скоростью PHY
     • 1 x USB HS ULPI (требуется внешняя PHY)
   • AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит)
   • Отладки/программирования:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP
2. AMS1117-3.3:3,3 V регулятор напряжения
3. MIC2075-2:Бортовое USB устройство управления питанием
4. Мощность переключения питания,Питание от 5Vin или USB подключения
5. Выбор режима загрузки,Для настройки BOOT0 pin-код
6. Мощность индикатор
7. VBUS светодиодный
8. Кнопка сброса
9. 8 м с украшением в виде кристаллов
10. 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой
11. Интерфейс JTAG/SWD:Для отладки/программирования
12. Разъем USB,Используется для установления связи USB между ПК и платой разработки STM32
13. MCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
14. 5Vin выносной,5 в источник питания требуется при использовании USB хоста/OTG
15. USB джемпер
    • Короткий Джемпер при использовании USB
    • Откройте перемычку для отключения от соответствующего порта ввода/вывода
16. VBAT Перемычка выбора
    • Короткий Джемпер для использования системы питания
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору

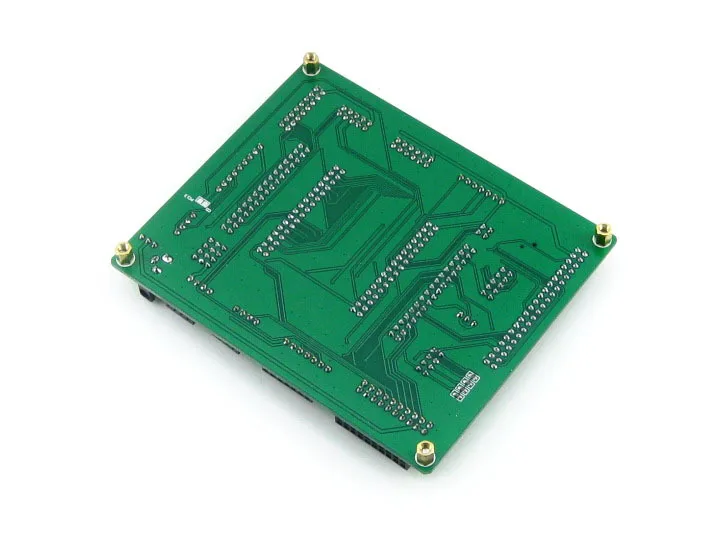

Фото

Примечание:
Open405R-C поддерживает программирование через STM32 UART bootloader, в посылка также входит плата аксессуаров USB в UART.
Open405R-C не интегрирует функцию отладки, требуется отладчик.

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсы

Руководство пользователя CD включает следующие ресурсы разработки:

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Демонстрационный код (примеры в C, μC/OS-II)
• Схема (PDF)
• STM32 разработка документов (техническое описание и т. Д.)

Посылка содержит

1. Open405R-C макетная плата x 1
2. PL2303 USB UART Board (mini) x 1
3. Usb-разъем типа A для мини-кабеля типа B x 1
4. Штепсельная Вилка USB типа A для мини-кабеля типа B x 1
5. 4-контактный 2 в упаковке x 1
6. Кабель питания USB x 1
7. Руководство пользователя CD x

Из-за особенностей работы
