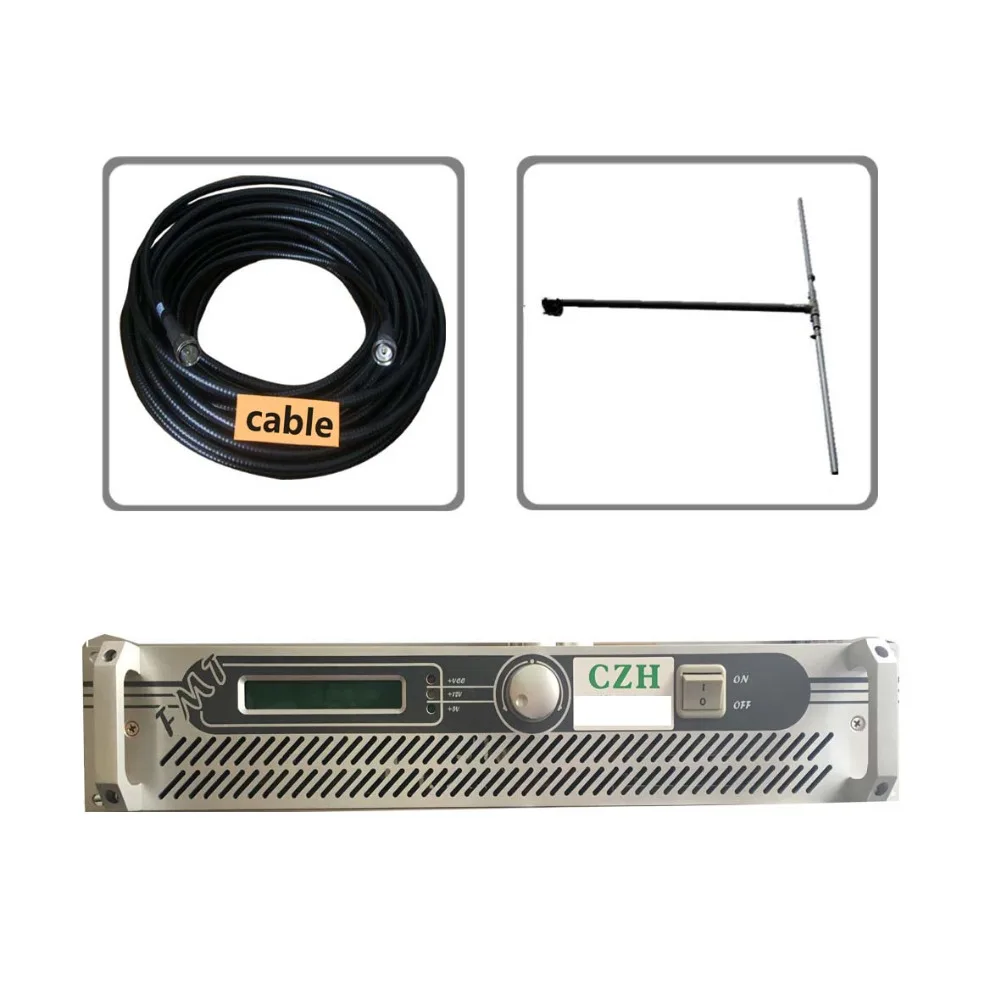

FMUSER 80 Вт fm-передатчик с 1/2 волновой дипольная антенна и 20 метров набор кабелей

Передатчик:

Особенности:
-Стандартный 19 дюймов, 2U весь алюминиевый корпус.
-Изысканное мастерство.
-Конкретные материалы, такие как целая алюминиевая регулировочная ручка, тефлоновая аудиолиния.
-Волочение и окисление делает поверхность яркой, чистой и элегантной.
-Профессиональное Радио мощность трубки MRF173.
-ЖК-дисплей отображает рабочие частоты, громкость, температуру фетмоса, переднюю мощность, отражающую мощность и SWR.
-Поставляется с серией функций защиты, собственной активной защиты и поднимает сигнал тревоги, как только вы обнаружите какие-либо проблемы во время работы.
-Точный операционный индекс и идеальные меры защиты позволяют вам лучше знать о рабочем состоянии вашей машины.
-Легко устанавливается и просто работает.
-Высокое качество и отличные технические характеристики.
-Каждая машина была тщательно проверена серией проверки качества и функционального теста, чтобы гарантировать наилучшую операционную функцию.

Технические характеристики:
-Выходная мощность rf: от 0 до 80 Вт, 100 мВт/шаг
-Частотный диапазон: 87-108 МГц, 100 кГц/шаг
-Источник питания переменного тока: AC100V-120V или AC220V-240V ± 10%, 50-60 Гц, однофазный
-Стабильность частоты: лучше ± 100 Гц
-Соотношение S/N: более 50 дБ
-Искажения: менее 0,1%
-Модуляция: FM, ± 75 кГц пиковое отклонение
-Сигнал передачи: FM стерео или моно
-Настройка дизайна: стабильная технология PLL
-Подавление гармоник: <-65dBC
-Разделение стерео: более 40 дБ
-RF Выход Разъем N Тип (L16)-женский
-РЧ Выходное сопротивление: 50 Ом
-Частотный диапазон аудиоканалов: 50-15000 Гц ± 0,15 дБ
-Уровень аудиовхода:-15 дБ, Макс-30 дБ
-Аудио Входной разъем: RCA Тип
-Входной разъем AUX: Тип BNC-гнездо
-Диапазон рабочих температур: от-10 до 45C
-Размер передатчика: 483 мм * 400 мм * 89 мм (19 & Prime; стандартный корпус 2U)
-Вес в упаковке: 8,5 кг

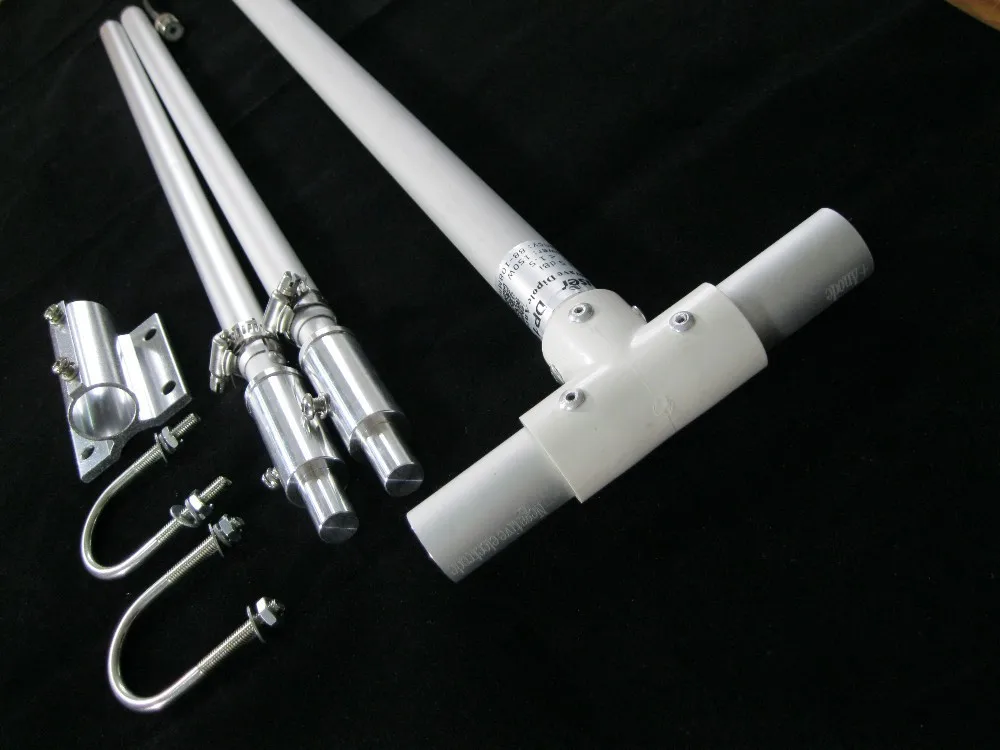

Дипольная антенна:

Дипольная антенна-это радиоантенна, которая может быть изготовлена из алюминия, меди и бронзовой трубки с приводом в центр. Он состоит из двух металлических проводников стержня, ориентированных параллельно и collinear друг с другом (в соответствии друг с другом), с небольшим пространством между ними.

Дипольная антенна-это особенно важная форма радиочастотная антенна, которая очень широко используется для радиопередачи и приема приложений. Дипол часто используется самостоятельно как радиочастотная антенна, но он также формирует основной элемент во многих других типах радиочастотная антенна. Поэтому это, возможно, самая важная форма радиочастотная антенна.

Полуволновая дипольная антенна означает, что длина этой дипольная антенна равна полудлине волны при частоте работы.

Почему мы рекомендуем эту дипольная антенна?

1). полуволновой дипол очень четкий и легкий для регулировки частоты, есть весы на боковой полосе антенны, с которой вы можете регулировать частоту от 88 ~ 108 на 1 МГц шаговый. 2). дипол является простой антенной для конструкции и использования, и многие подсчеты довольно просты.
3.) радиационный узор и высокий коэффициент усиления дишеста:
Радиационная схема полуволновой дипольная антенна, шкала линейная.

Усиление полуволнового диполюса (как и выше). Шкала находится в дБи (децибелы над изотропным).

SWR схема полуволнового диполюса на 88 МГц

Внимание: при установке антенны конец "анода" должен быть лицом вверх, "отрицательный электрод" должен быть лицом вниз


Электрические характеристики:

Частотный диапазон: 88 ~ 108 МГц (шаг 1 МГц)
Сопротивление входного сопротивления: 50 Ом
КСВ <1,5
Коэффициент усиления антенны: 3,5 dBi
Поляризация: вертикальность
Максимальная мощность: 150 Вт
Горизонтальная ширина 3 дБ: 360 °
Вертикальная Ширина луча 3 дБ: 73 °

Механический Технические характеристики:

Высота: 990 мм
Материал излучающего элемента: алюминиевый сплав
Разъем: SL16-K
Holding стержень Диаметр: Φ30 ~ Φ40 мм


Кабель:

Теперь широко используется в: 2G/3g мобильный телефон покрытия отели, школы, гостиницы, железнодорожные станции, доки, офисные здания, фабрики, жилые кварталы и другие области с wlan/wifi сигнала покрытия, различные беспроводные системы внутренней связи, короткие волны радиоволны различные частоты ветчины поддерживаются!

Кабель поддерживает:
Частота 0-12 г
Примечание: 1/2 что это означает?
Наружный диаметр Металлический Щит фидерных блоков дюймов, независимо от внутреннего сердечника и коаксиального. 1/2 относится к внешнему диаметру металлического щита 1,27 см Фидер 7/8 относится к наружному диаметру подачи Металлический Щит 2,22 см, внешняя изоляция не включает.

В зависимости от беспроводной передачи электромагнитных волн в частоте в питателе, затухание интенсивности сигнала отличается. Например: Электромагнитная частота: 890-920 м, затухание на 1/2 фидера: 7,5-7. 7 дБ/100 метров. 7/8 питатель затухание приблизительно: 4,2-4. 5/100 метров.

Если вам нужен более длинный кабель, пожалуйста, дайте мне знать.

Посылка включает в себя:
1*80 Вт fm-передатчик
1 * DP-100 дипольная антенна
1*20 метров Кабель с разъемом
