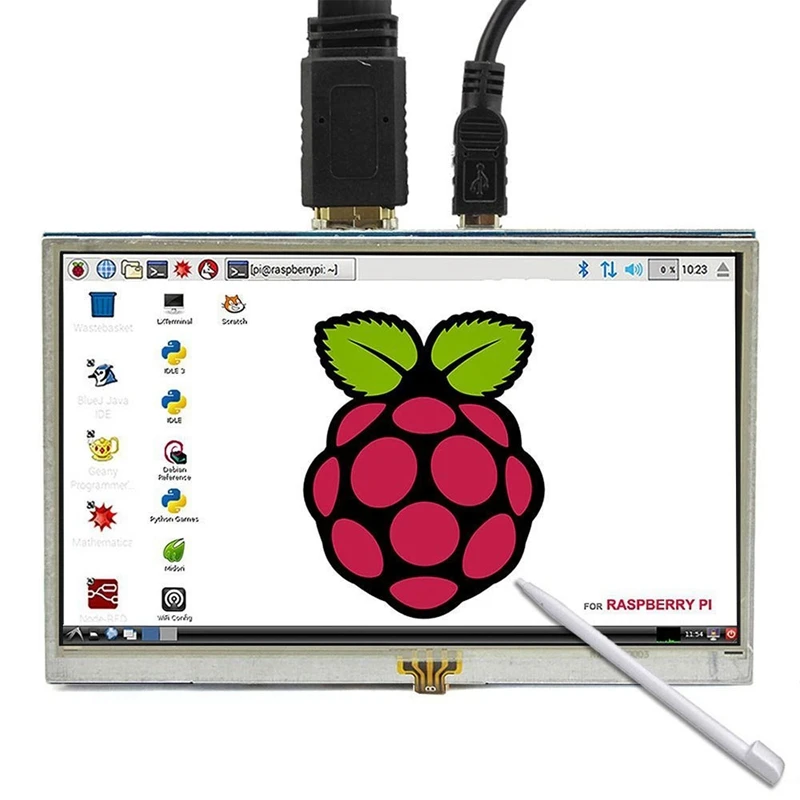

5 дюймовый сенсорный ЖК экран HDMI для Raspberry Pi 3 дисплей 800x480 Banana 3/2 Модель B /
1 655,28 руб.
10 шт. 1602 16X2 символ ЖК дисплей модуль HD44780 контроллер синий Sn Подсветка
1 553,25 руб.
Промышленный ЖК монитор с широким давлением 9 36 в 19/17 дюйма светодиодный экран
20 938,47 руб.
ZGYNK/7 дюймовый промышленный монитор с открытой рамкой/металлический монитором VGA
4 416,11 руб.
15 6 дюймовый Ультратонкий USB TYPE C HDMI сенсорный экран монитор портативный игровой
14 111,01 руб.
Портативный игровой монитор Eyoyo EM13J 13 3 дюйма 2540x1440 IPS с входом 4K HDMI для тонкого
16 437,84 руб.
Горячая Распродажа оконные рамы POS терминал 15 6 inch все в одном точка продажи
28 476,32 руб.
Waveshare Development Kit Store
Магазина Waveshare Development Kit Store работает с 23.11.2012. его рейтинг составлет 97.03 баллов из 100. В избранное добавили 4826 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1719 наименований товаров, успешно доставлено 4803 заказов. 874 покупателей оставили отзывы о продавце.
Характеристики

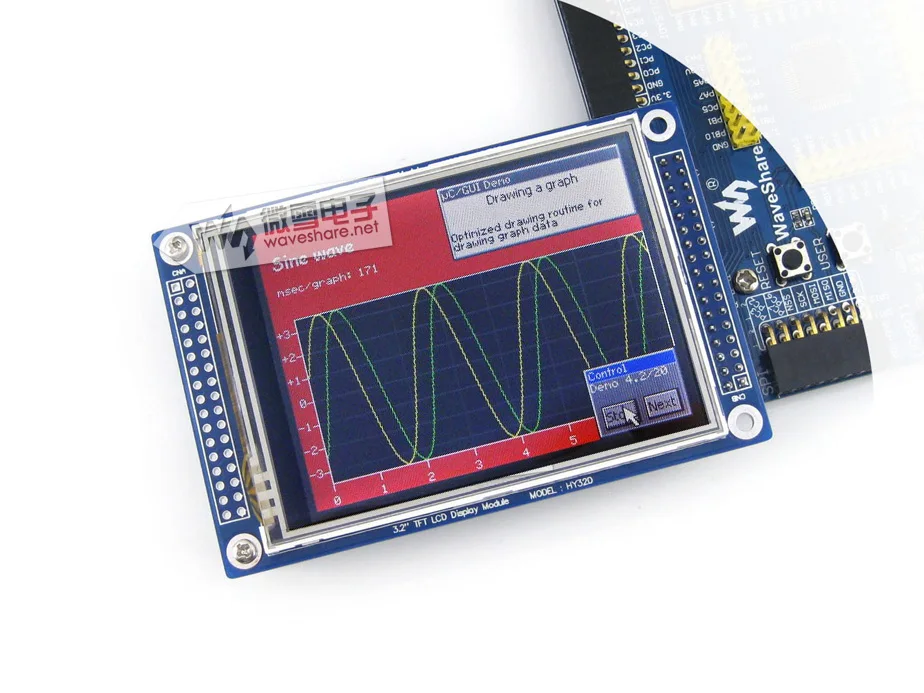

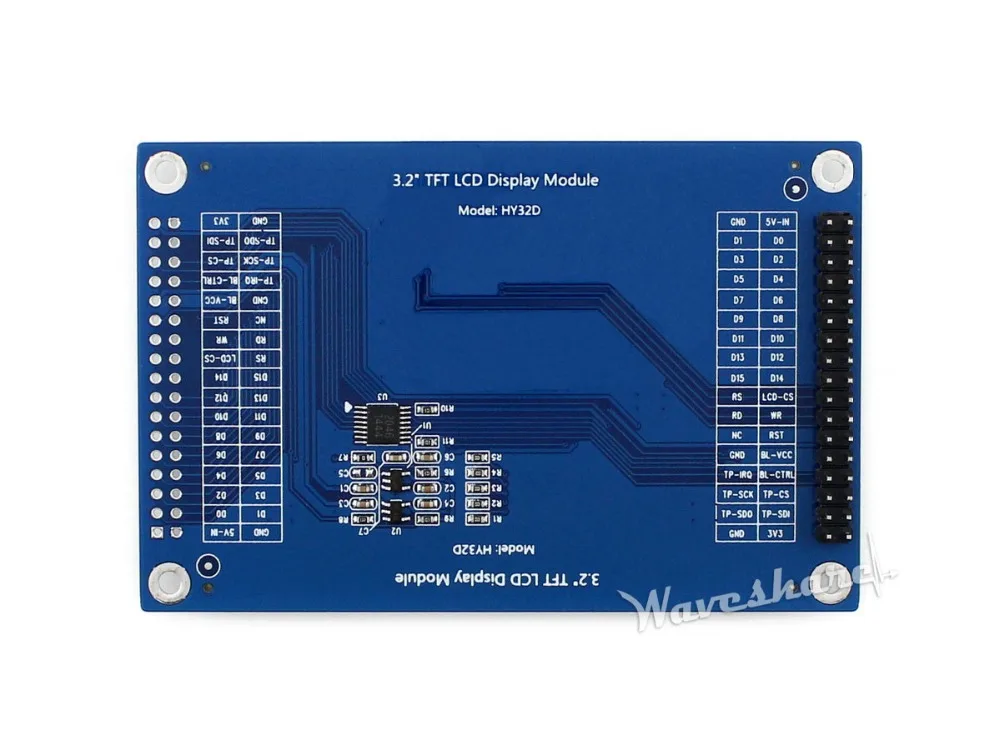

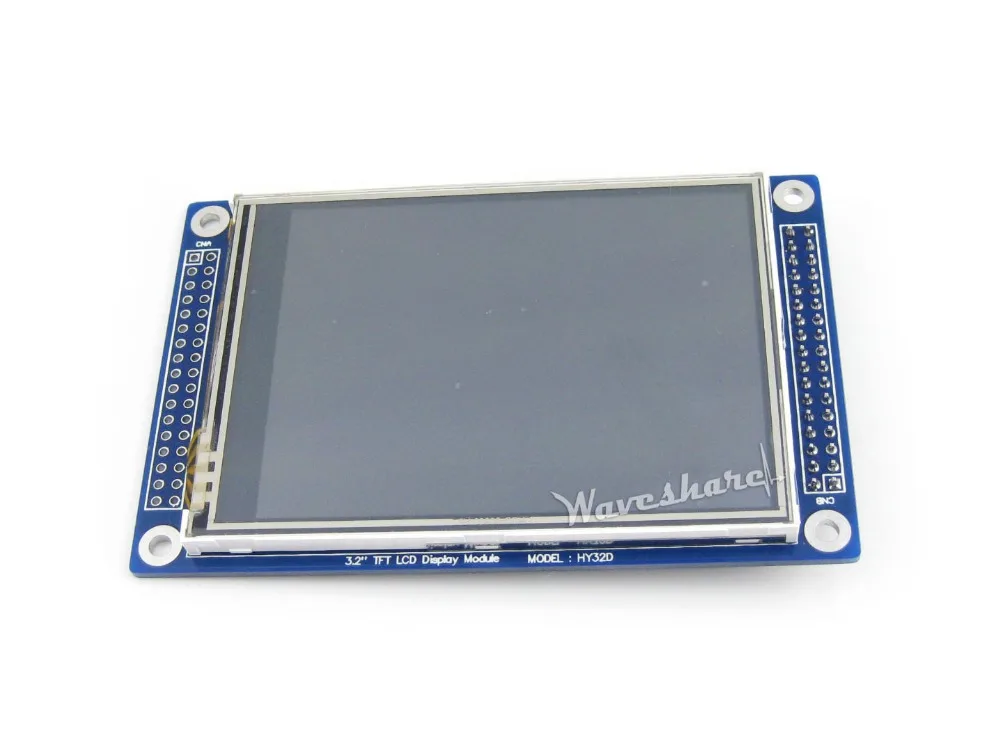

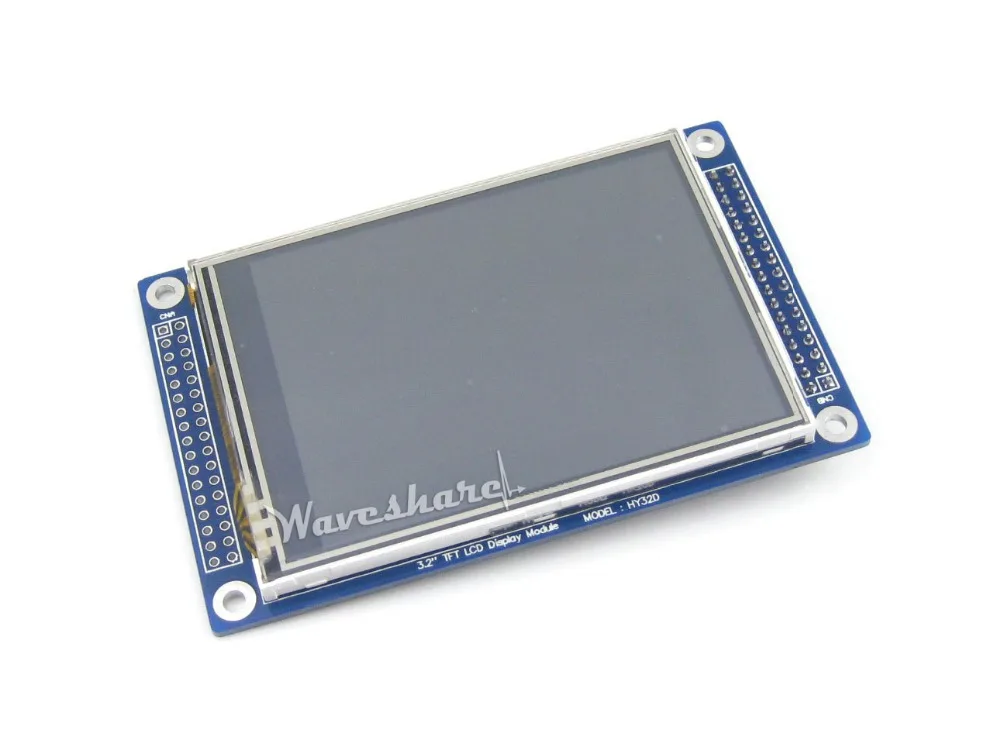

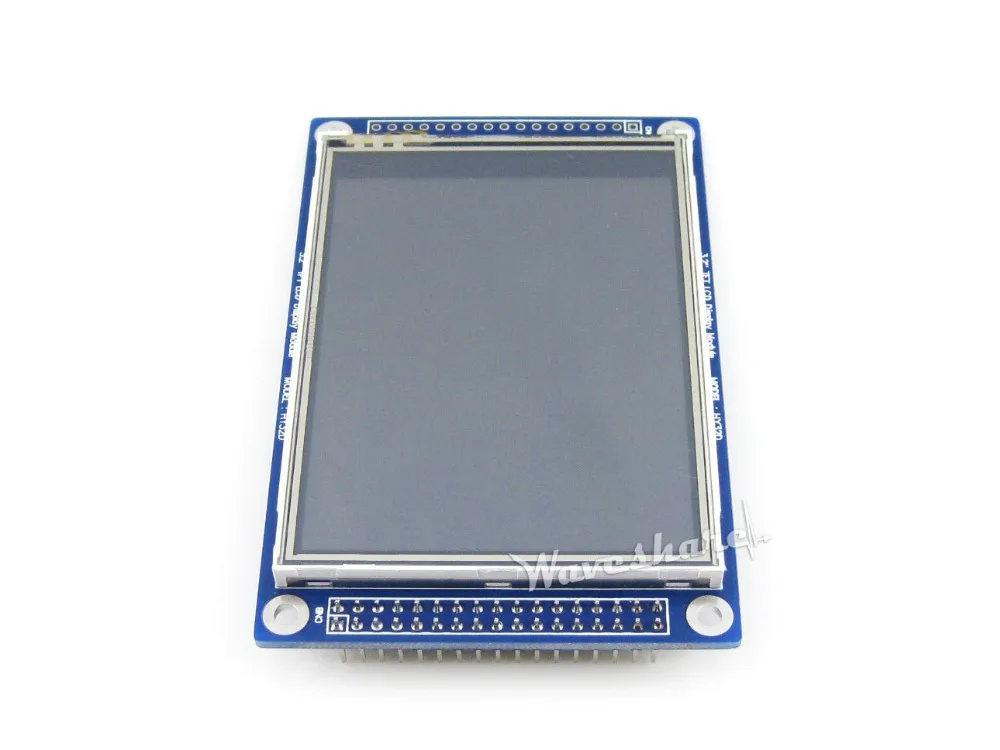

Сенсорный ЖК дисплей 3 2 дюйма (C) 320x240 точек многоцветная графическая сенсорная
История изменения цены
*Текущая стоимость 1 015,71 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 1289.44 руб. | 1315.93 руб. | 1302 руб. |
| Jan-20-2026 | 1045.96 руб. | 1066.28 руб. | 1055.5 руб. |
| Dec-20-2025 | 1269.92 руб. | 1294.3 руб. | 1281.5 руб. |
| Nov-20-2025 | 1259.55 руб. | 1284.88 руб. | 1271.5 руб. |
| Oct-20-2025 | 1005.76 руб. | 1025.5 руб. | 1015 руб. |
| Sep-20-2025 | 1238.55 руб. | 1263.67 руб. | 1250.5 руб. |
| Aug-20-2025 | 1228.64 руб. | 1253.56 руб. | 1240.5 руб. |
| Jul-20-2025 | 1218.60 руб. | 1242.64 руб. | 1230 руб. |
Описание товара
Совместим с3,2 дюймов 320x240 сенсорный ЖК-дисплей (A)(Совместимые-диск с драйверами несовместимы).
3,2 дюймов 320*240 точек многоцветный Графический ЖК-дисплей, сенсорный экран и автономная контроллерыОсновные параметры
| ЖК-контроллер | ILI9325 |
|---|---|
| Сенсорный экран Экран контроллер | XPT2046 |
| ЖК-дисплей Тип | На тонкопленочных транзисторах на тонкоплёночных транзисторах |
| ЖК-дисплей Интерфейс | -16-битный |
| Интерфейс с сенсорным экраном | SPI |
| Подсветка | Светодиодный |
| Цвета | 65536 |
| Разрешение | 320*240 точек |

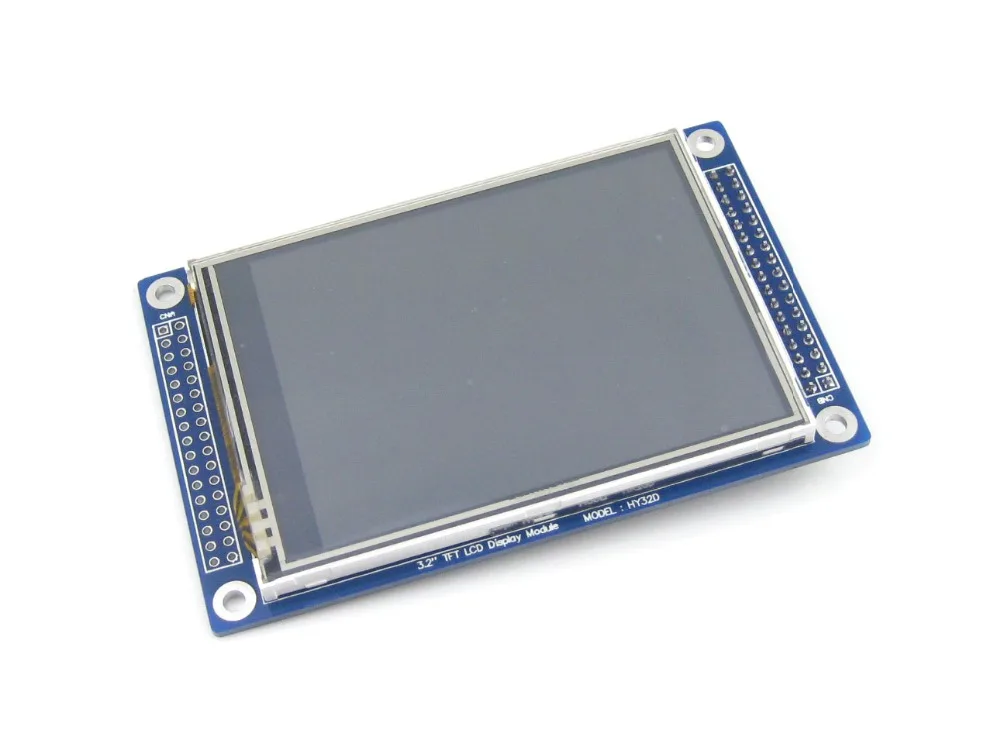

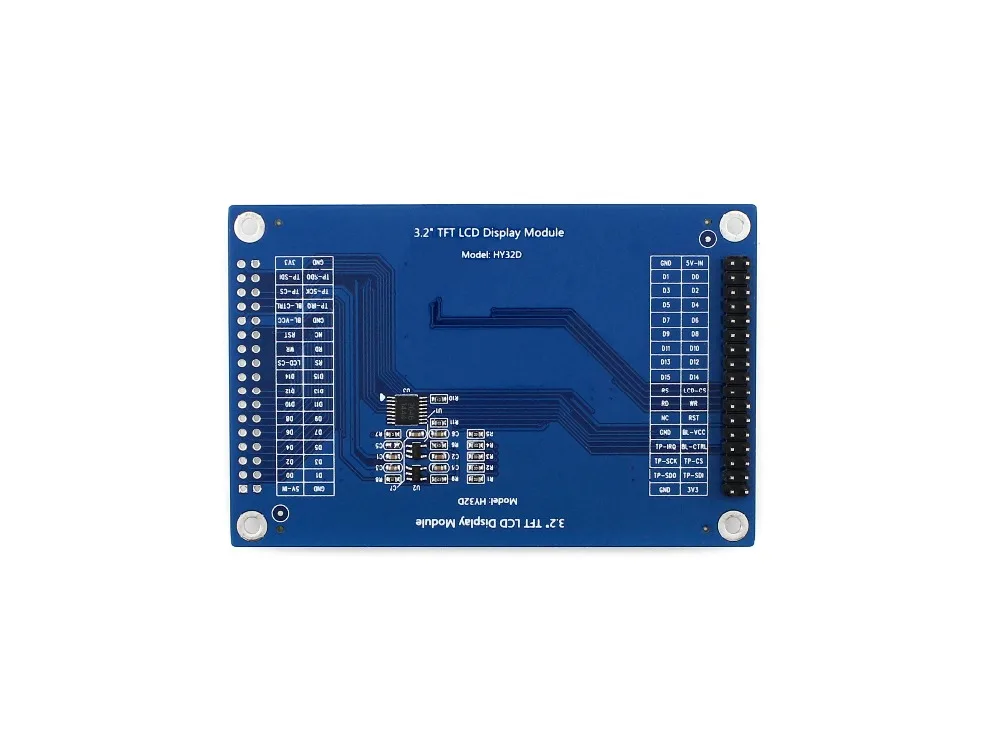

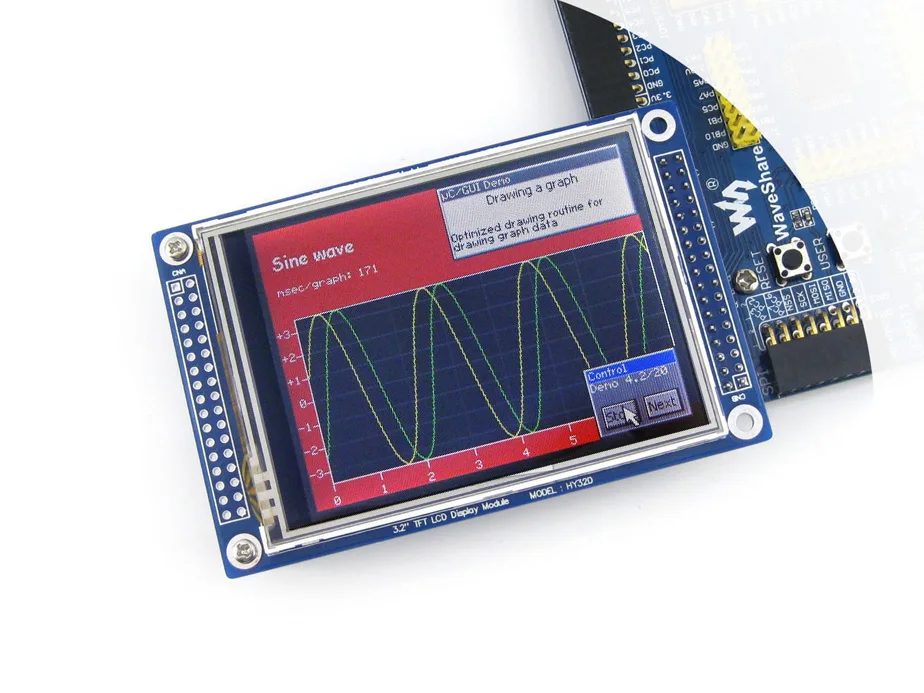

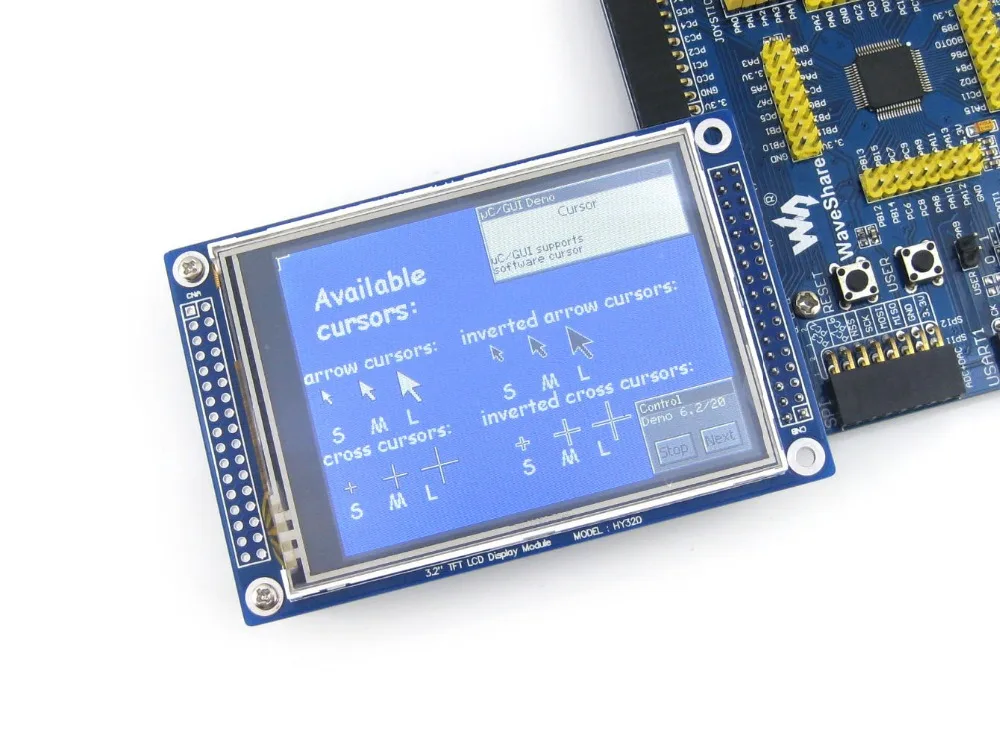

Фото
![[8805] 3.2inch 320x240 Touch LCD (C) -1](http://ae01.alicdn.com/kf/HTB1CTtJau3tHKVjSZSgq6x4QFXa3.jpg)
![[8805] 3.2inch 320x240 Touch LCD (C) -2](http://ae01.alicdn.com/kf/HTB1ICI.NhjaK1RjSZKzq6xVwXXaR.jpg)
![[8805] 3.2inch 320x240 Touch LCD (C) -1](http://ae01.alicdn.com/kf/HTB10ysNNkvoK1RjSZFNq6AxMVXaH.jpg)
![[8805] 3.2inch 320x240 Touch LCD (C) -1](http://ae01.alicdn.com/kf/HTB1SrcONgHqK1RjSZFEq6AGMXXaN.jpg)
Интерфейс
Обратите внимание: Этот продукт должен работать с mcu с 2,2 V ~ 3,6 V ввода-вывода напряжение только.
| PIN нет. | Символ | Описание продукта: | Функция |
|---|---|---|---|
| -1 шт. | 5V | 5 в источник питания | При питании от 5V питания, Пин 1 & Pin 2 Вход питания, Pin-код 33 & Pin; Большие размеры 34-обеспечивают 3,3 V выход. |
| 2 | GND | Заземления | GND |
| 3 | D0 | Pin-код | D0-D15 |
| 4 | D1 | ||
| 5 | D2 | ||
| 6 | D3 | ||
| 7 | D4 | ||
| 8 | D5 | ||
| 9 | D6 | ||
| 10 | D7 | ||
| 11 | D8 | ||
| 12 | D9 | ||
| 13 | D10 | ||
| 14 | D11 | ||
| 15 | D12 | ||
| 16 | D13 | ||
| 17 | D14 | ||
| 18 | D15 | ||
| 19 | CS | ЖК-дисплей Выбор микросхемы | Низкоуровневый |
| 20 | RS | Инструкция/регистр данных выбор | RS = 1: регистр данных RS = 0: регистр команд |
| 21 | WR | Пишите | WR = 0, RD = 1 |
| 22 | RD | Прочитать | WR = 1, RD = 0 |
| 23 | Сброс | Сбросить чип контроллера | Низкоуровневый |
| 24 | NC | Не подключайте | Не подключайте |
| 25 | Blvcc | 5V или 3,3 V | Подсветка VCC |
| 26 | Blgnd | Заземления | Подсветка GND |
| 27 | Blcnt | Подсветка регулировка яркости | Управление яркости подсветки через ШИМ |
| 28 | TP_IRQ | Сенсорный экран прерывания | Низкий уровень, в то время как сенсорный экран автоматически определяет нажатия |
| 29 | TP_CS | Сенсорный экран чип выберите | Низкоуровневый |
| 30 | TP_SCK | Сенсорный экран дисплея SPI часы | Подключается к SPI SCK |
| 31 | TP_SI | Сенсорный экран ввода данных | Подключается к SPI MOSI |
| 32 | TP_SO | Сенсорный экран вывода данных | Подключается к SPI мисо |
| 33 | 3,3 V | 3,3 V источника питания | При питании от 3,3 В питания, Pin-код 33 и Pin-код 34, вход питания, Пин 1 & Pin 2 держать NC. |
| 34 | GND | Заземления |
Просмотров
Развития ресурсы:Схема, код, таблицы и т. д.
Вики: Www.wav eshare.com/wiki/3.2inch_320x240_Touch_LCD_(C)

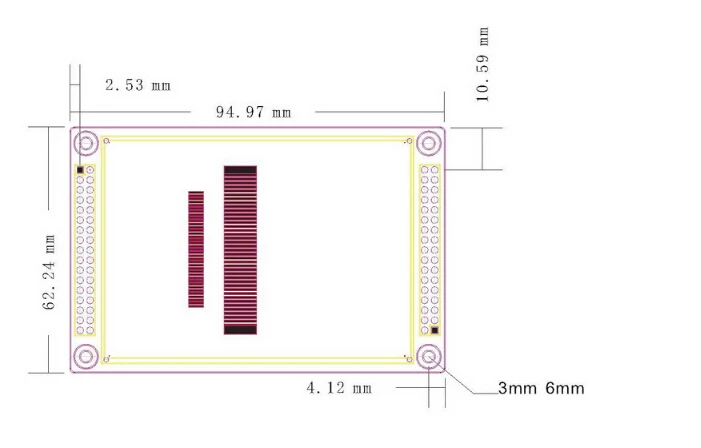

Внешний размер
Посылка содержание
Вес упаковки:0,056 кг
- 3,2 дюймов 320x240 сенсорный ЖК-дисплей (C) x 1
