Описание товара

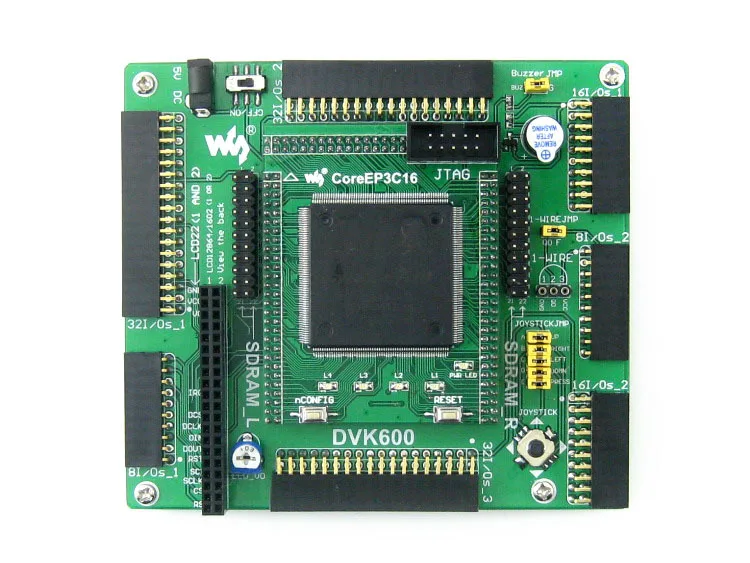

Плата FPGA EP3C16 EP3C16Q240C8N ALTERA Cyclone III FPGA плата для оценки развития
Плата разработки FPGA предназначена для серии ALTERA Cyclone III, имеет встроенную систему EP3C16 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Обзор

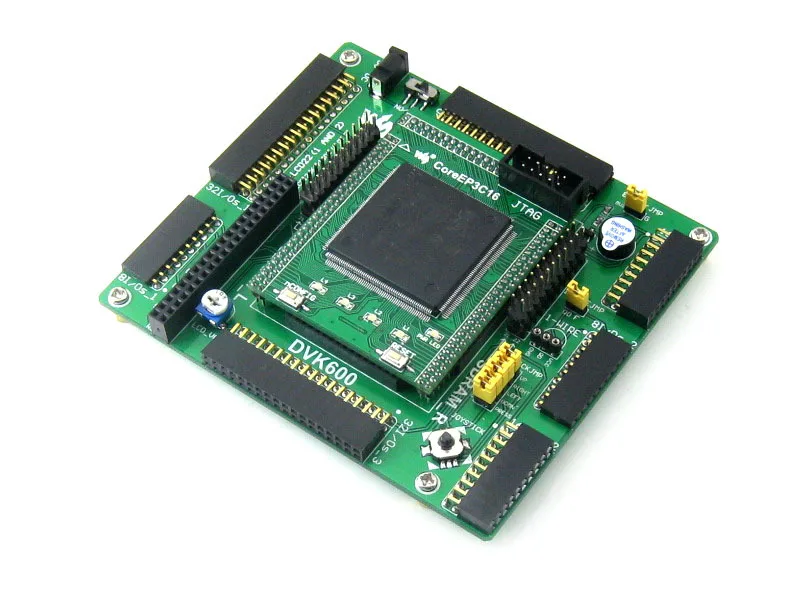

OpenEP3C16-CЭто Плата развития FPGA, которая состоит из материнской платыDVK600И основная плата FPGACoreEP3C16.

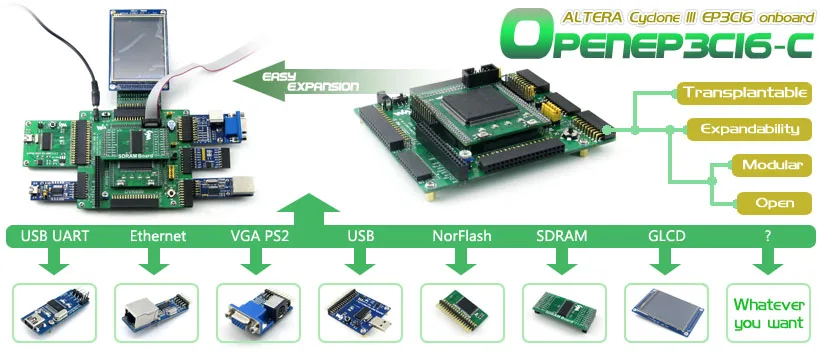

OpenEP3C16-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone III series FPGA. OpenEP3C16-C позволяет легко и быстро начать дизайн с процессором Nios II.

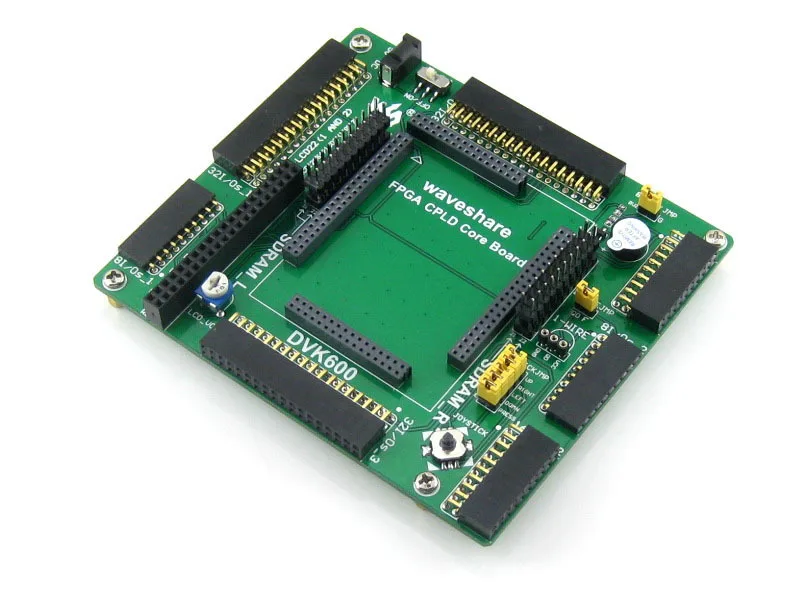

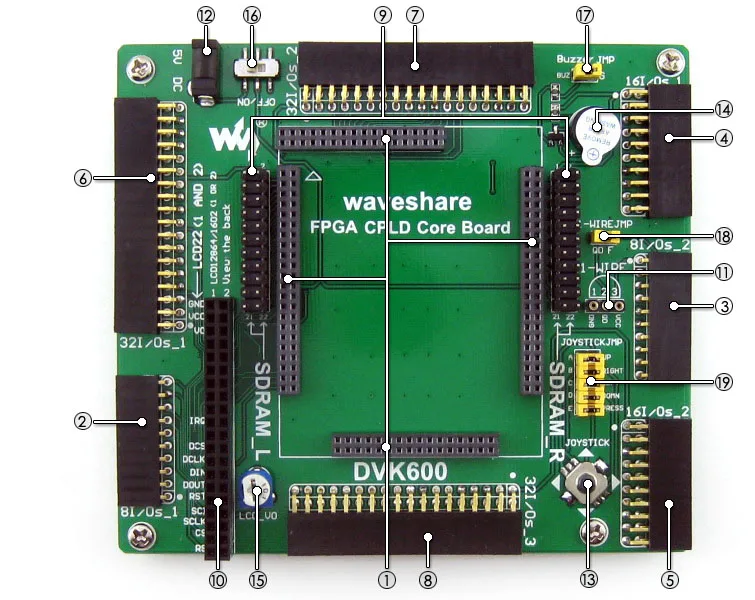

Что на материнском доске
- FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
- Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей
Все интерфейсы ввода/вывода выше:
- Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
- Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
- Интерфейс SDRAM
- Для подключения платы аксессуаров SDRAM
- Также работает как FPGA CPLD разъемы расширения
- ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602
- Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
- 5V DC jack
- Джойстик:Пять позиций
- Зуммер
- Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
- Выключатель питания
- Перемычка зуммера
- Перемычка с одним проводом
- Перемычка для джойстика
Для джемперов 17-19:
- Короткая перемычка для подключения к I/Os, используемая в коде примера
- Откройте перемычку для подключения к другим пользовательским контактам через перемычки
DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате.

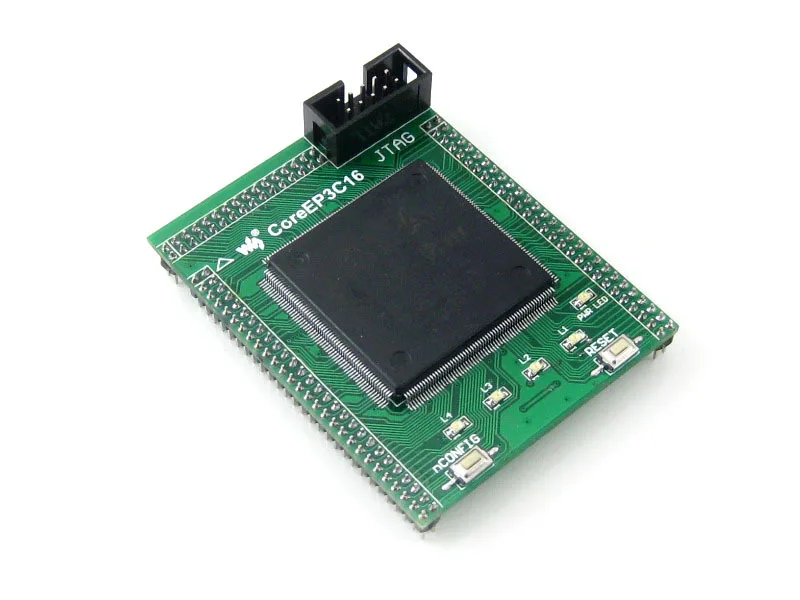

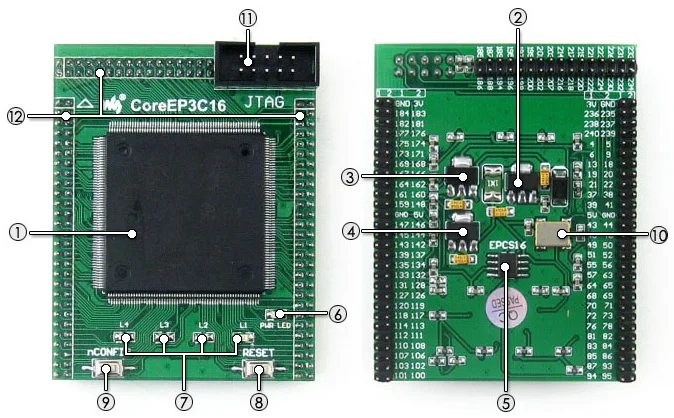

Что на CoreEP3C16
- EP3C16Q240C8N:Устройство ALTERA Cyclone III FPGA с функциями:
- Рабочая частота:50 МГц
- Рабочее напряжение:1,15 в ~ 3,465 в
- Упаковка:QFP240
- I/Os:136
- LEs:15408
- RAM:504кб
- PLLs: 4
- Отладка/программирование:Поддержка JTAG
- AMS1117-3.3,3,3 В регулятор напряжения
- AMS1117-2.5,Регулятор напряжения 2,5 В
- AMS1117-1.2,Регулятор напряжения 1,2 В
- EPCS16,Встроенная последовательная флэш-память, для хранения кода
- Индикатор питания
- Светодиоды
- Кнопка сброса
- Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
- 50 м активный кристаллический осциллятор
- Интерфейс JTAG:Для отладки/программирования
- Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

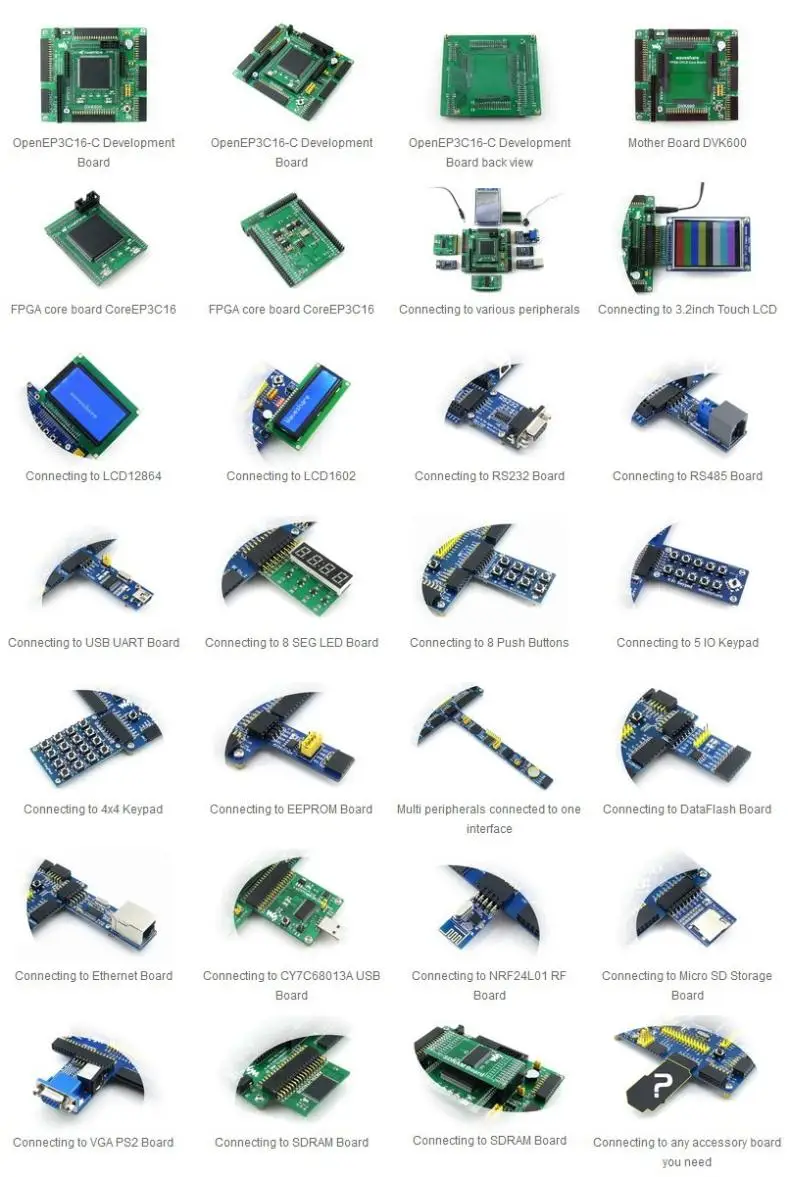

Фотографии
Примечание: OpenEP3C16-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.
Примеры
OpenEP3C16-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.
| Периферийное устройство | Описание | Интерфейс | Verilog | VHDL | NIOS II C |
|---|---|---|---|---|---|
| S29GL128P | NorFLASH | 32I/Os | Y | ||
| AT24CXX | EEPROM | I2C | И radic; | И radic; | И radic; |
| FM24CXX | Фрам | I2C | И radic; | И radic; | И radic; |
| AT45DBXX | DATAFLASH | SPI | И radic; | ||
| Sd-карта | Вспышка | SPI | И radic; | ||
| H57V1262GTR | SDRAM | Параллельный | И radic; | ||
| PCF8563 | RTC | I2C | И radic; | ||
| DS18B20 | Датчик температуры | 1 провод | И radic; | И radic; | И radic; |
| SP3232 | Серийное общение | UART | И radic; | И radic; | И radic; |
| SP3485 | Серийное общение | UART | И radic; | И radic; | И radic; |
| PL2303 | USB для UART | UART | И radic; | И radic; | И radic; |
| FT245 | USB TO FIFO | Параллельный | И radic; | ||
| CY7C68013A | Usb-устройство | I/Os | И radic; | ||
| ENC28J60 | Контроллер Ethernet | SPI | И radic; | ||
| Зуммер | Звуковое устройство | 1I/O (ШИМ) | И radic; | И radic; | И radic; |
| Клавиатура PS/2 | Входное устройство | PS/2 | И radic; | И radic; | |
| Одиночные кнопки | Входное устройство | ---- | И radic; | И radic; | И radic; |
| 4x4 клавиатуры | Входное устройство | 8I/Os | И radic; | И radic; | И radic; |
| Джойстик | Входное устройство | 5I/Os | И radic; | И radic; | И radic; |
| Светодиод | Демонстрационное устройство | ---- | И radic; | И radic; | И radic; |
| 8 светодиодов | Демонстрационное устройство | 13I/Os | И radic; | И radic; | И radic; |
| Монитор VGA | Демонстрационное устройство | VGA | И radic; | И radic; | |
| Персональный ЖК-дисплей | Демонстрационное устройство | 11I/Os | И radic; | И radic; | |
| Графический ЖК-дисплей | Демонстрационное устройство | 11I/Os | И radic; | ||
| 3,2-дюймовый многоцветный ЖК-дисплей + сенсорный экран | Устройство отображения + устройство ввода | 32I/Os | И radic; |
Интерфейс отладки/программирования
Плата разработки OpenEP3C16-C FPGA интегрирует интерфейс JTAG для программирования/отладки.
JTAG названия и описание сигнала
| Штырь | Название сигнала | Описание |
|---|---|---|
| 1 | TCK | Сигнал часов |
| 2 | GND | Сигнал заземления |
| 3 | TDO | Данные от устройства |
| 4 | VCC(TRGT) | Целевой источник питания |
| 5 | TMS | JTAG state machine control |
| 6 | NC | Нет подключения |
| 7 | NC | Нет подключения |
| 8 | NC | Нет подключения |
| 9 | TDI | Данные для устройства |
| 10 | GND | Сигнал заземления |
Надпись JTAG
Ресурсы для развития
- Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
- Демонстрационный код (Verilog, VHDL и NIOS II C)
- Схема (PDF)
- FPGA разработка документов (спецификации и т. Д.)
Вики:Www.wav eshare.com/wiki/OpenEP3C16-C
В комплект входит
Вес:0,4 кг
- OpenEP3C16-C макетная плата x
- 4-контактный провод x 2
- 2-контактный провод x 2
- Кабель питания USB x 1
2
