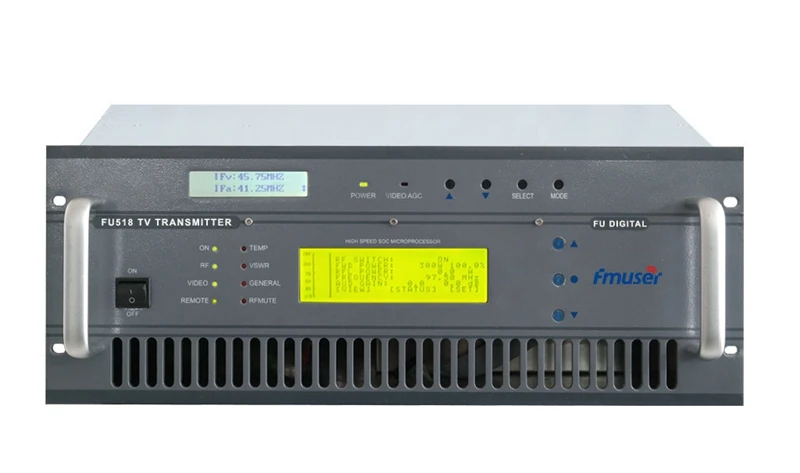

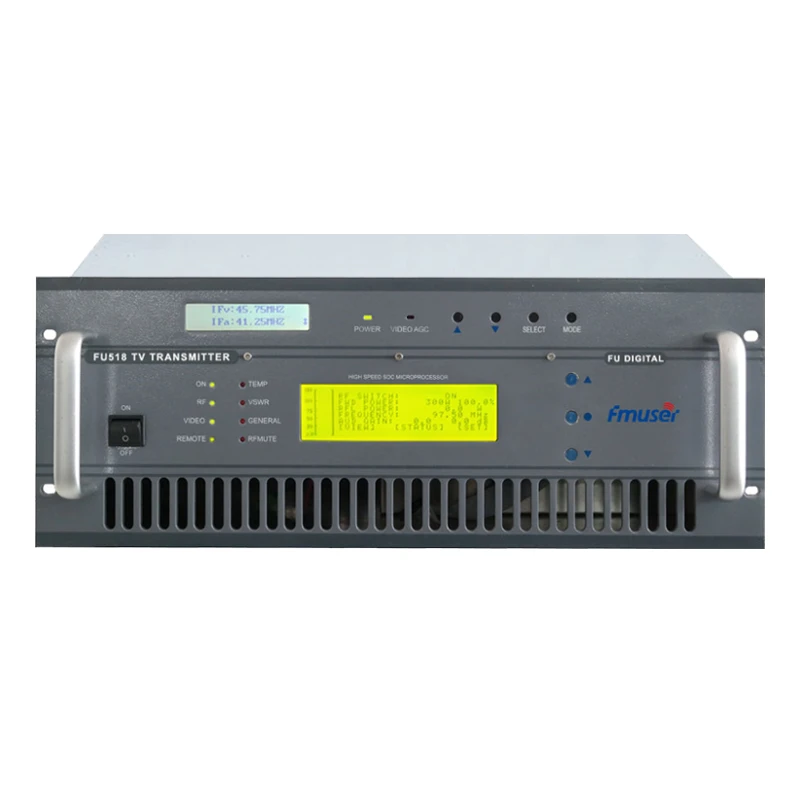

FMUSER CZH518A 50 Вт UHF/VHF все твердотельные искусственные аналоговые передатчики 4U

FMUSER CZH518A 50 Вт UHF/VHF все твердотельные искусственные аналоговые передатчики 4U

FMUSER CZH518A 50 Вт УВЧ/УКВ Все Твердотельный накопитель беспроводной ТВ-передатчик аналоговый преобразователь4U профессиональныйПредназначен для ТВ-станций

Передатчик для телевизора UHF/VHF:

Мощность: 50 Вт на высоте 60 см, 19 дюймов; Стойка

Профессиональный дизайн для телевизионных станций

Большой ЖК-дисплей отображает все параметры

Переключатель питания

Высокая надежность

Низкая цена

Обзор:

* Этот продукт является полностью твердотельным одноканальным ТВ-передатчиком, в нем используется Профессиональный ТВ-эксивер, и он может использовать конфигурацию одиночного/дуэльного возбуждения, переключение автоматически.

*Этот передатчик обладает различными линейными и нелинейными функциями предварительной коррекции, смещением носительной частоты и точным смещением (с внешним источником точных ориентировок).

*Он может собирать и контролировать полувыходную мощность, а также обладает дистанционным телеметрическим интерфейсом.

* Усилитель мощности использует LDMOS FET, аналоговые и цифровые совместимы, и в нем используется высококачественная параллельная мощность переключателя.

* Усилитель мощности и источник питания используются как Горячие устройства.

* Небольшая потеря мощности и постоянная волна однократного синтезирующего блока питания.

* Модуль усилителя мощности отображает рабочие параметры в режиме реального времени.

* Вся машина имеет защиту от перегрузки по току, перегрева, перегрузки и соотношения перегрузки волн.

* Главный сенсорный экран отображает рабочие параметры всего аппарата и модуль усилителя мощности (PA) в реальном времени.

* 50 Вт передатчик устанавливается в одном 19 дюймов шасси, она подходит для среднего или маленького размера ТВ станции.

Особенности:

* Вся машина одноканальная, изображение с аудио вместе.

* Управление и мониторинг являются интеллектуальными и в сети, у него есть внешний интерфейс ПК.

* Он оснащен техническим обнаружением данных, системами мониторинга и полнофункциональным программным обеспечением для управления компьютером с функцией автоматической диагностики. Все технические параметры можно прочитать через панель ЖК-дисплея.

* Комплексные меры защиты могут уменьшить повреждение оборудования. Данное устройство имеет защиту от просмотра видео; Видеоперегрева, перегрузки, отсутствия фаз и молнии. Переключатель имеет защиту от перенапряжения, перегрузки по току, пониженного напряжения, перегрева, короткого замыкания и молнии.

* Все блоки питания оснащены импульсным источником питания; Высокая эффективность, отличный диапазон регулятора, сильная адаптация от изменения внешнего напряжения.

* В нем используется модульная конструкция.

* Конструкция с горячим подключением: усилитель мощности и мощность переключения поддерживают горячий разъем, легко отлаживать и обслуживать, повышают надежность.

* Вентилятор встроен в шасси, передатчик имеет компактную конструкцию и красивую форму.

Технические характеристики:

Общие характеристики:

1. Рабочая частота: УВЧ 13 ~ 48 каналов Произвольный выбор

2. Выходная мощность: 50 Вт

3. Выходное сопротивление: 50 Ом

4. Искажение между модуляциями: ≤-50 дБ

5. Бесполезная передача: в прилегающем канале ≤-40 дБ

Внешний прилегающий канал ≤-60 дБ

6. Радиочастотный Выходной интерфейс: N

7. Источник питания: однофазный 220 В

8. Размер формы:540 мм × 670 мм × 260 мм

9. Вес: 45 кг

Производительность изображения:

1. Уровень входной частоты видео: 1 вp-p положительная полярность

2. Входное сопротивление частоты видео: 75 Ом

3. DG: ± 8%

4. DP: ± 7 °

5. Яркость Нелинейная: ≤ 12%

Звуковая Производительность:

1. Уровень аудиовхода: 0 дБм ± 6 дБ

2. Сопротивление аудиовхода: 10 кОм (дисбаланс)

3. Максимальное отклонение частоты: ± 50 кГц

4. Гармоническое искажение: ≤ 1%

1 x передатчик телевизора 50 Вт
