Высококачественный камень HMI с полным цветом | Электронные компоненты и
История изменения цены
*Текущая стоимость 9 032,78 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-20-2026 | 10748.76 руб. | 11285.28 руб. | 11016.5 руб. |
| Feb-20-2026 | 10658.97 руб. | 11191.0 руб. | 10924.5 руб. |
| Jan-20-2026 | 8942.3 руб. | 9389.66 руб. | 9165.5 руб. |
| Dec-20-2025 | 10477.85 руб. | 11001.56 руб. | 10739 руб. |
| Nov-20-2025 | 9122.70 руб. | 9578.36 руб. | 9350 руб. |
| Oct-20-2025 | 10296.47 руб. | 10811.22 руб. | 10553.5 руб. |
| Sep-20-2025 | 10206.97 руб. | 10716.86 руб. | 10461 руб. |
| Aug-20-2025 | 10116.14 руб. | 10622.19 руб. | 10369 руб. |
| Jul-20-2025 | 10026.1 руб. | 10527.89 руб. | 10276.5 руб. |
Описание товара
Высокое качество Камень HMI с полным цветом
Описание товара Описание товара| |

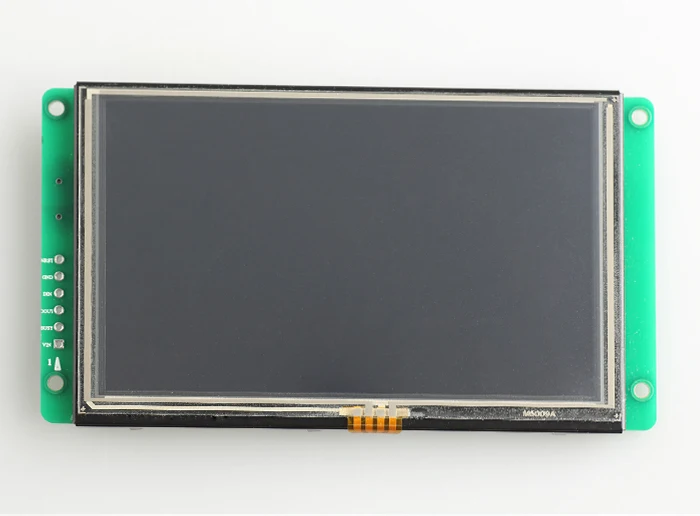

STVC080WT-01

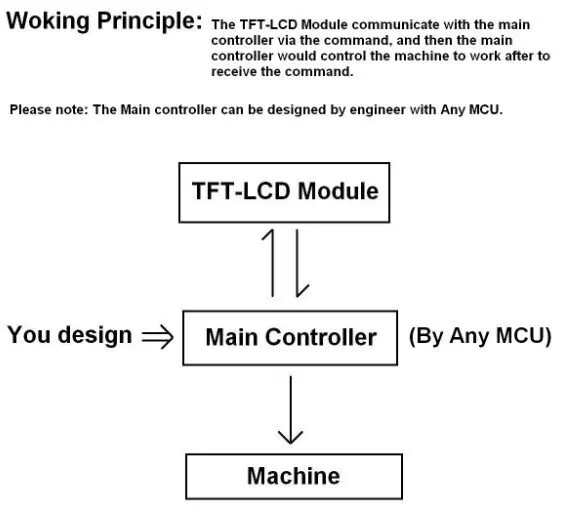

STVC080WT-01-это интеллектуальный TFT ЖК-модуль сПорт UARTКоторые могут контролироватьсяЛюбой MCUЧерез простойМощный командный набор. Таким образом, он может использоваться в качестве цветного TFT дисплея и сенсорного контроллера в различном электронном оборудовании.

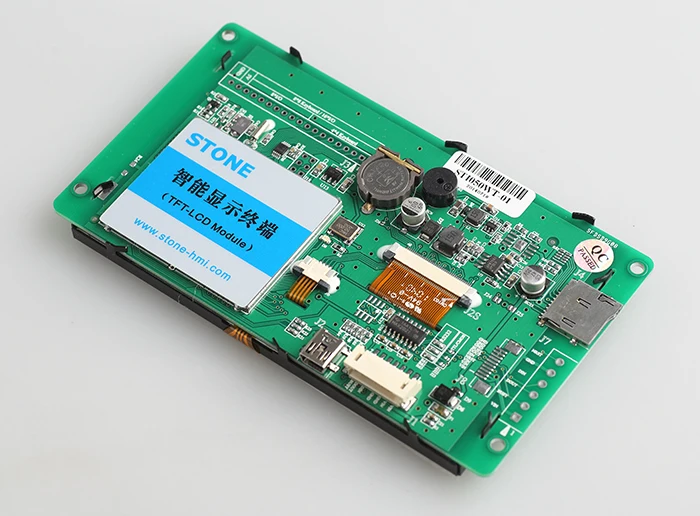

STVC080WT-01 включает в себя ЦП, драйвер TFT, флэш-память, порт UART, источник питания и так далее, важно, чтобы он был готовБазовая программа управленияИМощное дизайнерское программное обеспечение, Так что это может уменьшить много времени разработки и затрат для инженеров. |
Управление программным обеспечением
|
|
1. Создайте группу индивидуальных графических пользовательских интерфейсов!
2. Подключение через RS232/RS485/TTL/уровень напрямую!
3. Напишите языковую программу C или C + + для любого MCU для управления модулем TFT-LCD с помощью простой и мощной команды Hex! |
Функция
Физический параметр
| Модель | STVC080WT-01 |
| Размер (дюйм) | 8,0" |
| Разрешение | 800 × rgb× 600 |
| Цвет | 65536 цветов (16 бит) |
| Область просмотра | 162 мм × 121,5 мм |
| Расстояние между пикселями | 0,1905 мм × 0,0635 мм (H×V) |
| Общий размер | 203 мм × 148,8 мм × 15,8 мм (N)/17,4 мм (T) |
| Вес нетто | 435 г (N)/ 550 г (T) |
| Панель TFT | Промышленная панель класса A + |
| Сенсорный экран | Промышленный уровень 4 провода сопротивление или без сенсорного экрана является необязательным. |
Параметр подсветки
| Тип подсветки | Светодиодный |
| Яркость | 300 кд/м2 (яркость может регулироваться на 100 уровней) |
| Контрастность | 500:1 |
| Срок службы подсветки | 50000 часов |
| Угол обзора | 70 °/ 70 °/ 50 °/ 70 ° (L/R/U/D) |
| Рабочая температура | -20 °C ~ + 70 °C |
| Рабочая влажность | 55 °C, 85% |
| Температура хранения | -30 °C ~ + 85 °C |
| Режим экрана | Цифровой |
Параметры производительности
| Процессор | CortexM4 |
| ЖК-контроллер | CPLD EPM240 |
| Частота обновления | 200 МГц |
| Скорость переключения изображения | 19 мс/картинка (53 фотографии/с) |
| Флэш-память | Стандартный 128 м, расширение 1 Гб |
| Объем памяти для изображения | В соответствии с возможностью изображения, предлагаем формат «JPG» |
| Интерфейс | Интерфейс RS232/ RS485/TTL/USB |
| Загрузка изображений | USB2.0 (12 Мбит/с) и загрузка диска для хранения U |
| Диапазон напряжения | DC6.0V ~ 35V (типичное значение: 12V) |
| Мощность | 2,8 Вт |
Отчет об испытаниях
| MTBF | 4250000 H |
| Рабочая температура | -20 °C ~ + 70 °C |
| Влажность воздуха | 60 °C, 90% |
| Непрерывное испытание вибрации | 10-55 Гц, 1,5 мм, 10 г |
| Испытание на ускорение удара | 6 мс, 100 г |
| Тестирование ESD | 10 кВ |
| Проверка надежности излучения | 44 Вт |
Основной размер TFT ЖК-модуля
| Размеры | Разрешение |
| 3,5'' | 320*240;320*480 |
| 4,3'' | 480*272 |
| 5'' | 480*272;640*480; 800*480 |
| 5,6'' | 640*480 |
| 5,7'' | 640*480 |
| 7'' | 800*480;800*600; 1024*600 |
| 8'' | 800*600;1024*768 |
| 9,7'' | 1024*768 |
| 10,1'' | 1024*600 |
| 10,4'' | 800*600 |
| 12,1'' | 1024*768 |
| 15,1'' | 1024*768 |
Почему каменный TFT ЖК-модуль умный?
| Товар |
Оборудование |
Программное обеспечение |
Управление |
Сравнение |
 |
TFT панель и драйвер, флэш-память и UART/USB порт и 5-40 в источник питания |
Программное обеспечение GUI Design и набор команд Hex |
Простота в эксплуатации, простая инструкция (шестигранный код) для управления модулем TFT любым младшим инженером |
1. Легко! Pwerfull! Экономия! 2. Подключи и работай. 3. Работает быстро. 4. Промышленный класс. 5. Компоненты от известных брендов. |
| ПК |
Операционная система |
Разработка прикладных программ профессиональным инженером по программному обеспечению. |
1. Требуется профессиональная работа. 2. Долгое время запуска. 3. Работает медленно. 4. Высокая стоимость. |
|
| Панель и драйвер |
Нет |
Напишите много программ управления для TFT модуля профессиональным инженером. |
1. Нужна утомительная и профессиональная работа. 2. Стоить много времени разработки. 3. Нестабильная система работы. 4. Компоненты низкого качества. |
|
| Просто панель |
Нет |
1. Разработка оборудования и драйвера. 2. Писать программы профессиональным инженером. |
1. Нужна утомительная и профессиональная работа. 2. Затраты еще больше времени на разработку. 3. Нестабильная рабочая система. 4. Дешевые Имитационные компоненты. |
Наши услуги
1. 3 года гарантийного периода
Заменить совершенно новым без каких-либо условий
2. Настраиваемый сервис.
А. Настройка TFT-LCD модуля в соответствии с требованиями заказчика.
B. Разработка функции настройки.
C. Расширение флэш-памяти до 1 Гб или 2 ГБ.
D. Назначьте интерфейс RS232, RS485 или TTL.
1. Включает ли ваш продукт программное обеспечение?
О: Да. В комплект входит бесплатное графическое программное обеспечение для интерфейса пользователя.
2. Как вы программируете дисплей?
О: нам не нужно писать какой-либо код для дисплея или программы драйвера. Наш набор дисплеев включает ЦП и память, вы можете использовать напрямую. Файл jpg для создания графического интерфейса и использования его для отправки набора команд HEX для связи с Вашим блоком микроуправления.
3. Какой интерфейс у этого дисплея?
О: набор дисплеев использует последовательный порт UART (RS232/RS485/TTL) для связи с любым типом MCU с помощью наборов команд HEX.
4. Может ли дисплей воспроизводить видео/аудио файлы?
О: Да. Основной набор дисплеев имеет 128 Мб памяти, и вы можете хранить любые видео/аудио файлы в нем. Дисплей может воспроизводить файлы напрямую.
5. Вы используете резистивный сенсорный или емкостный сенсорный дисплей?
О: у нас есть резистивный сенсорный, емкостный сенсорный и не сенсорный дисплей.
6. Что еще мне нужно для использования этого набора дисплея?
О: мы предоставляем кабель, конвертер, программное обеспечение и руководство. Вам просто нужен ПК с системой windows и блок питания 12 В постоянного тока для работы с дисплеем.
7. Я не знаю, как создать графический интерфейс или связаться с моим устройством. Где я могу получить помощь?
О: мы предоставляем специальное руководство на английском языке и руководство по разработке для вас. Вы можете получить любые знания, необходимые для разработки. Вы также можете проверить наш канал YouTube для видео-инструкций или напрямую связаться с нашим отделом продаж, чтобы получить помощь.
8. Что делать, если дисплей был сломан или сбой?
О: мы предоставляем 3 года безусловной гарантии для нашего I-serial и серийного дисплея, 1 год безусловной гарантии для C-serial display. Вы можете получить бесплатную замену, если ваш дисплей был поврежден или сбой.
