Характеристики

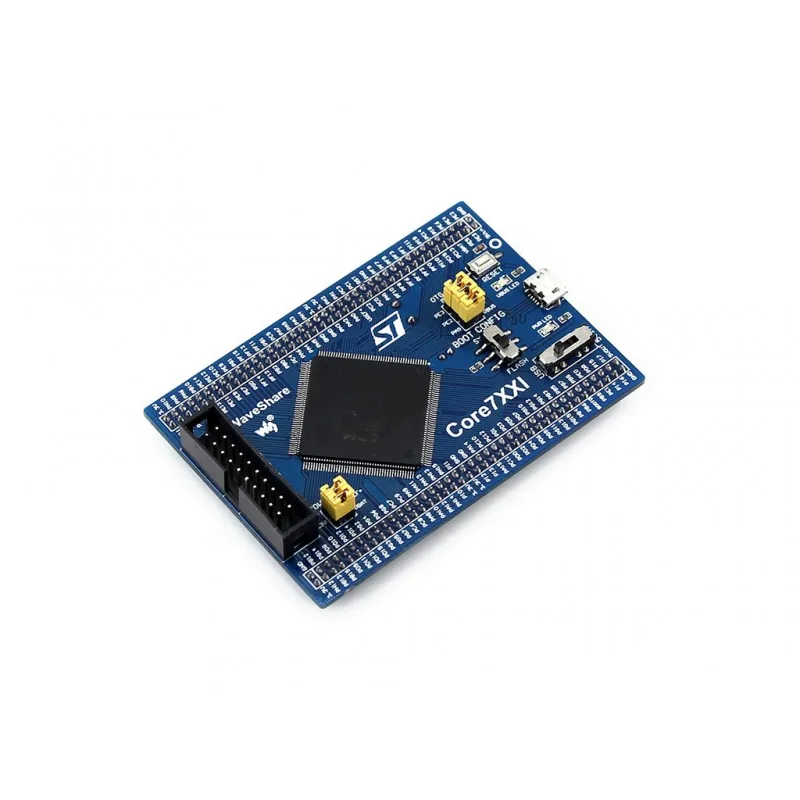

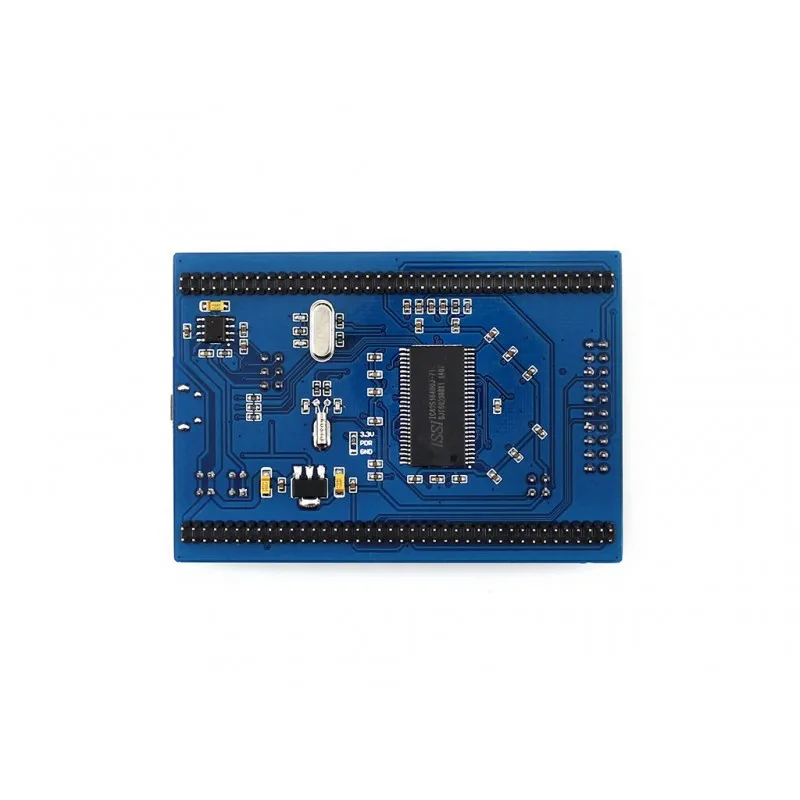

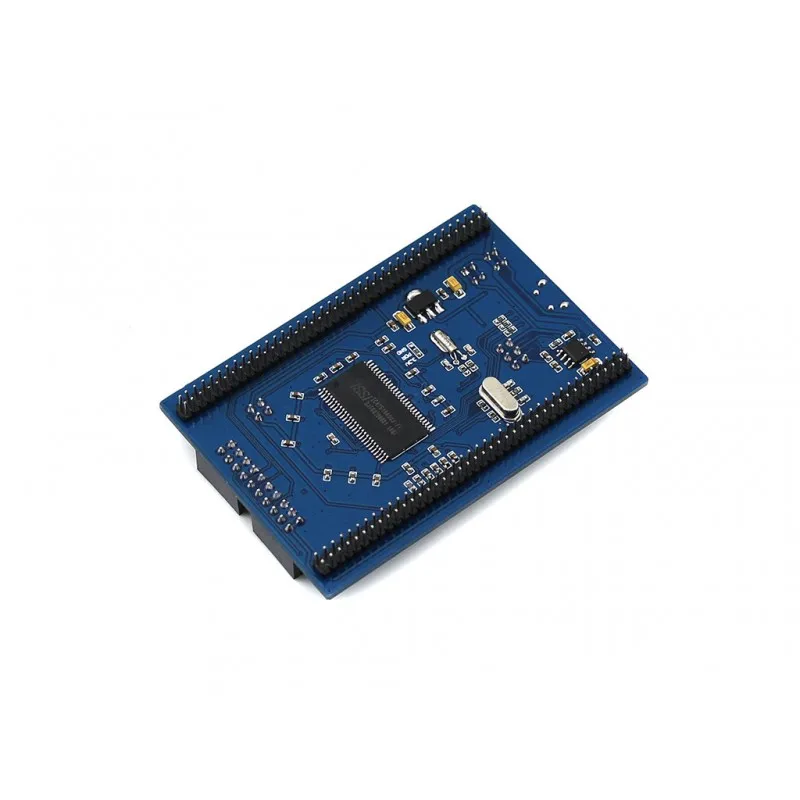

Системная плата STM32 Core746I разработанная для STM32F746IGT6 с полным разъемом IO Expander JTAG/SWD
История изменения цены
*Текущая стоимость 5 116,80 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-19-2026 | 6088.34 руб. | 6392.57 руб. | 6240 руб. |
| Feb-19-2026 | 6037.7 руб. | 6339.44 руб. | 6188 руб. |
| Jan-19-2026 | 5065.14 руб. | 5318.19 руб. | 5191.5 руб. |
| Dec-19-2025 | 5935.91 руб. | 6232.20 руб. | 6083.5 руб. |
| Nov-19-2025 | 5167.87 руб. | 5425.10 руб. | 5296 руб. |
| Oct-19-2025 | 5832.11 руб. | 6124.94 руб. | 5978 руб. |
| Sep-19-2025 | 5781.25 руб. | 6070.86 руб. | 5925.5 руб. |
| Aug-19-2025 | 5730.94 руб. | 6017.65 руб. | 5873.5 руб. |
| Jul-19-2025 | 5679.46 руб. | 5963.22 руб. | 5821 руб. |
Описание товара
STM32 STM32F746IGT6 MCU основная плата, полный IO расширитель, JTAG/SWD интерфейс отладки
Обзор
Core746I-это основная плата STM32 MCU, предназначенная дляSTM32F746IGT6, Поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.
- Минимальная готовая к запуску система, интегрирует часовую цепь, управление питанием USB, разъем USB и т. Д.
- Бортовой 64 М бит SDRAM
- Все порты ввода/вывода доступны на контактных заголовках
- JTAG/SWD Программирование/интерфейс отладки
- 2,0 ммШаг заголовка, возможно подключение к вашей панели приложений

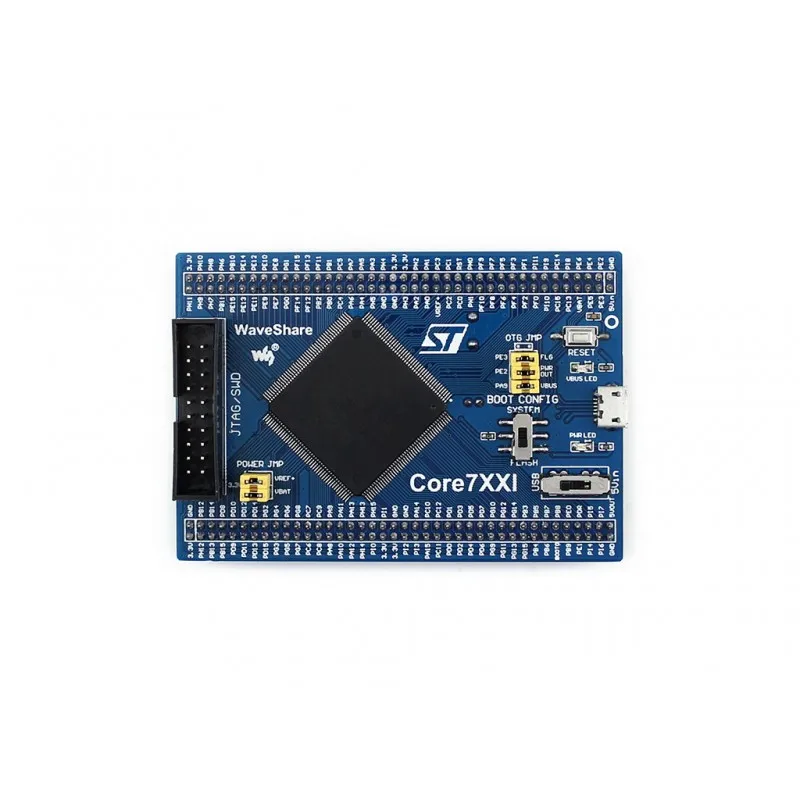

Что на Core746I
- STM32F746IGT6:Высокая производительность STM32 MCU, который характеристики:
- Ядро:Cortex-M7 32-разрядный процессор RISC + фпю + хром-арт графический ускоритель
- Особенности:Инструкции по одноцикличному DSP
- Рабочая частота:216 МГц, 462 DMIPS/2,14 DMIPS/МГц
- Операционной Напряжение:1,7 V-3,6 V
- Посылка:LQFP176
- Память:1024kB Flash, 320 + 16 + 4kB SRAM
- MCU интерфейсы связи:
- 6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C
- 2 x банка, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI
- 1 x FMC, 1 x SDMMC, 14 x TIM , 1xLPTIM
- 1 xlcd-на тонкопленочных транзисторах на тонкоплёночных транзисторах, 1xspdifrx, 1xHDMI-CEC
- USB 2,0-1 шт. OTG FS
- USB 2,0-1 шт. OTG HS (поддерживает внешнюю HS PHY через ULPI)
- 1x10/100 Ethernet MAC
- AD & DA конвертеры:3 x AD (12 бит); 2 x DA (12 бит)
- Отладки/программирования:Поддержка JTAG/SWD интерфейсов, поддержка IAP
- IC42S16400J / IS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит)
- MIC2075:Бортовое USB устройство управления питанием
- AMS1117-3.3:3,3 V регулятор напряжения
- 8 м с украшением в виде кристаллов
- 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой
- Кнопка сброса
- VBUS светодиодный
- Мощность индикатор
- Мощность переключения питания,Питание от 5Vin или USB подключения
- Выбор режима загрузки,Для настройки BOOT0 pin-код
- Интерфейс JTAG/SWD:Для отладки/программирования
- Разъем USB,Поддержка устройства и/или хоста
- MCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
- Перемычка питания
- VBAT: короткий перемычка для использования системы питания, откройте его для подключения внешнего питания, например, батареи
- VREF: Короткий Джемпер для подключения VREF + к VCC, откройте его для подключения VREF + к другому пользовательскому контакту через перемычку
- OTG джемпер
- Короткий Джемпер при использовании USB OTG/HOST
- Откройте перемычку для отключения от соответствующего порта ввода/вывода
Примечание: Core746I предоставляет интерфейс отладки JTAG/SWD, но не интегрирует функцию отладки, требуется отладчик.
JTAG

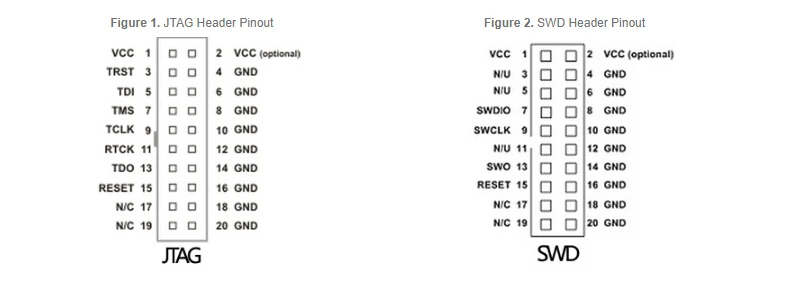

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD
Развития ресурсы
- Схема
- Демонстрационный код (примеры в C, FreeRTOS, μC/OS-III)
- Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. Д.)
- STM32 datasheets
- STM32 разработка документов
Вики:Www.wav eshare.com/wiki/Core746I

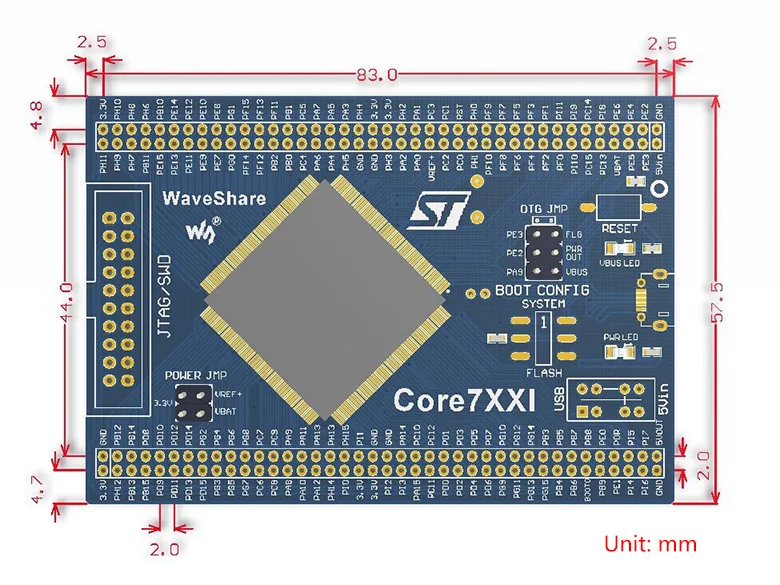

Размеры
Посылка содержание
Вес:0,095 кг
- Core746I x 1

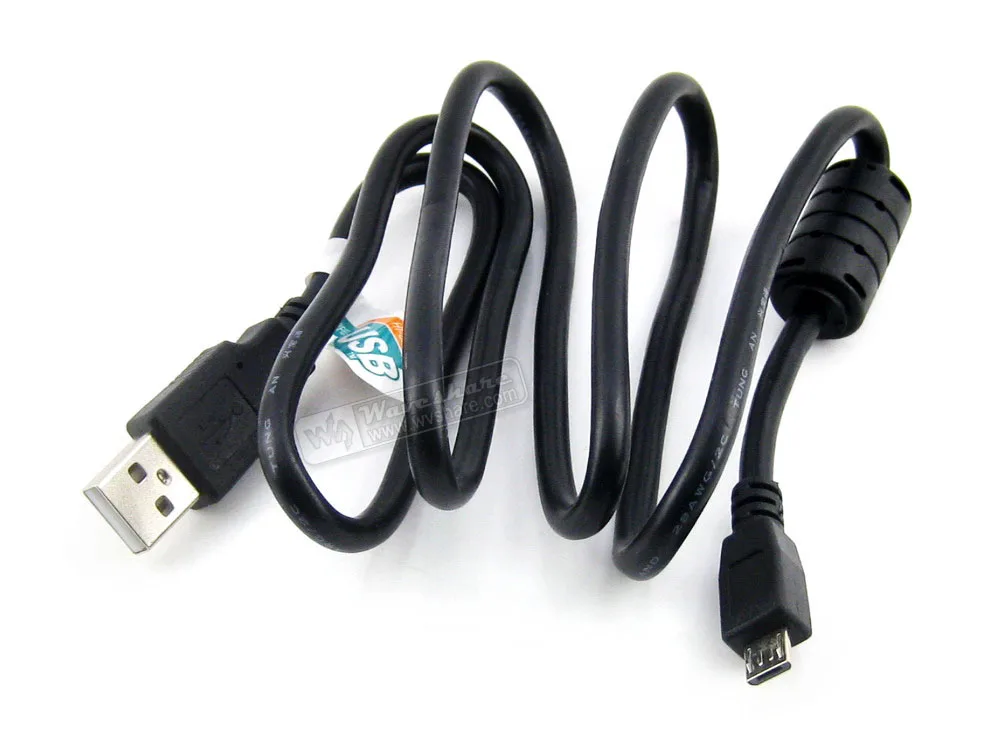

- Разъем USB типа A для micro B кабель x 1

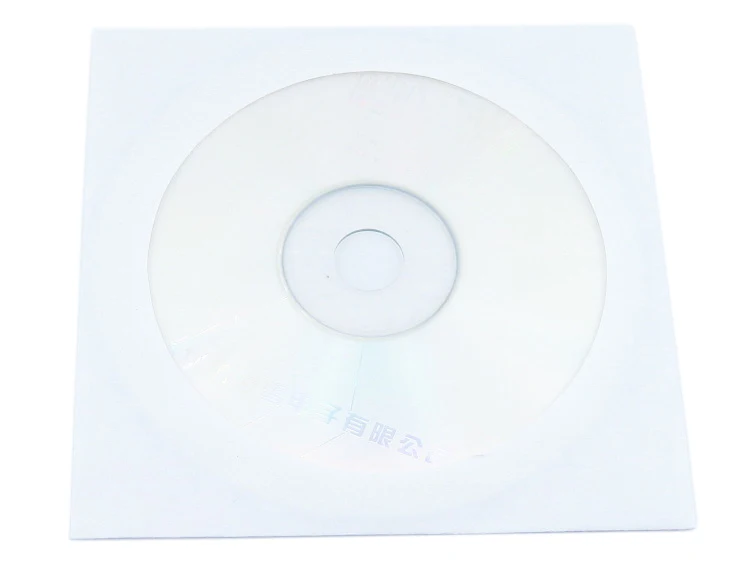

- CD-диск с программным обеспечением-1 шт.
