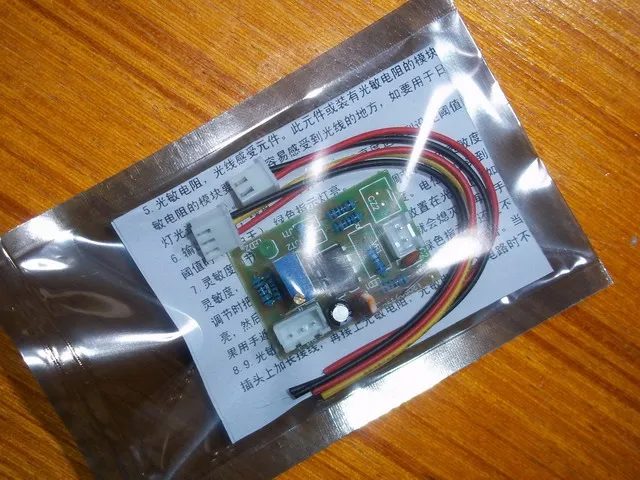

Светочувствительный датчик сопротивления модуль фотоэлектрический оптический

Светочувствительный датчик сопротивления модуль фотоэлектрический оптический

Светочувствительного датчика сопротивления Датчик света Модуль

Датчик света фотоэлектрический выключатель датчик

Основное применение:
Обнаружения света и определения яркости. Через потенциометра можно настроить яркость клапан очков обнаружены (Чувствительность), И другие модули могут быть изготовлены в различных яркости обнаружения переключения, Контроллер, День и ночь огни или электрического оборудования автоматического управления, Автомобильные электрические контроль оборудования и другого автоматического управления оборудования.

Уникальные преимущества:
1 Чувствительный тип фоточувствительных сопротивление, Наиболее чувствительных к изменению освещенности, Наиболее подходящий для широкого спектра света обнаружения.
2 использование широкого напряжение LM393 интегральной цепи Сделать компаратор напряжения, Выход компаратора сигнал чистый, Хорошей формы, Сильные способности вождения.
3 Точность цикл регулируемый потенциометр для регулировки обнаружения света яркость, регулировка точности.
4 Оснащен ПИТАНИЯ Полярности входного защиты, Обратной полярности питания для предотвращения повреждения датчика.
5 С индикатор питания и индикатор выхода, Легко контролировать рабочее состояние модуля.

Основные параметры:
Рабочее напряжение: 5 В-12 В
Выходной сигнал: Цифровой выход переключателя (0 и 1)
Размер модуля: 37*25*14 мм (с три линии или второй линии)

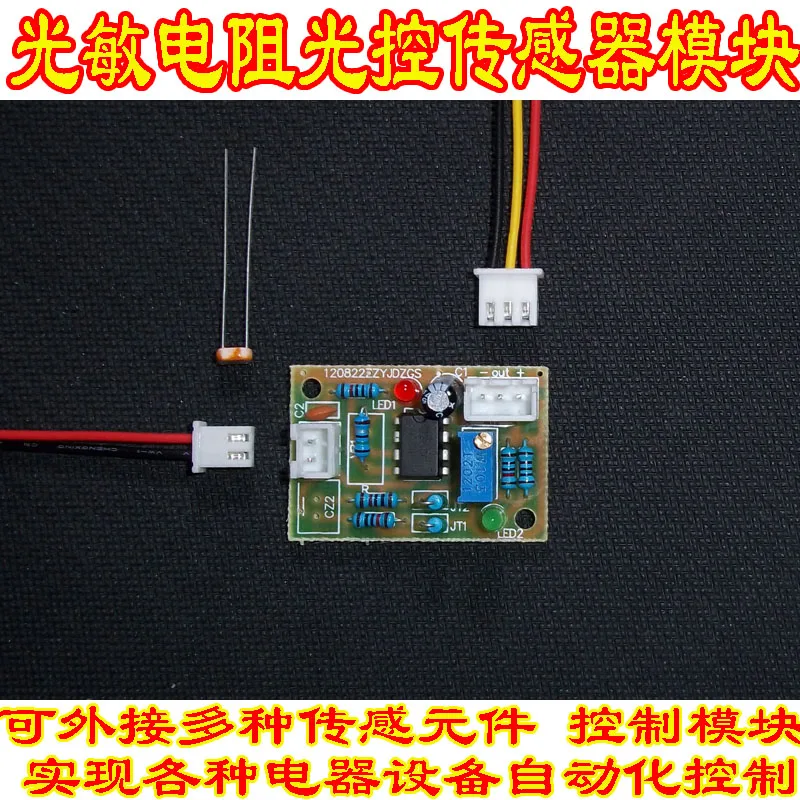

Порт способ подключения и использования:

1 в отношении Подключите Красный линии, связанных с источника постоянного тока катодной.
2 в отношении Подключите Желтый линии, Другой конец соединен с ввода-вывода модуль управления. ( Внимание! Выход не прямые электроэнергии оборудования, Электричество оборудование должно через релейный модуль или других средств управления). Как время задержки модуль после может день и ночь автоматического управления модуля, И низкий Уровень срабатывания реле модуля подключен параллельно, Который может сформировать PHOTOSWITCH напрямую связан с луч управления различного электротехнического оборудования. При яркость не до порог (Такие как ночь), Выход конце желтый линейный выход высокий уровень; При яркость света превышает установленный порог (День), Выход конце желтый линейный выход низкий уровень.
3 с уважение к черная линия вилки связано с источник питания постоянного тока, анода.
4 индикатор питания, красный.
5 фоточувствительных сопротивления, свет зондирования элемент. Положение Модуль, который предоставляется с Фоточувствительные резистор влияет существенно при использовании Модуль. Светочувствительный сопротивление или с светочувствительный сопротивление Модуль устанавливается в месте, легко, Таких как день и ночь управления, Внимание должно быть уделено не может прямого воздействия место в свет, Для предотвращения помех.
6 Индикатор выхода, зеленый. Когда свет не до набор пороговое значение (Такие как темно ночь), Зеленый свет не яркий; Когда внешней среды яркость, чем порог (Таких как дневного света), Зеленый индикатор.
7 регулировка чувствительности потенциометром, используется для регулировки яркости света, или чувствительность регулирования. Небольшой слово типа отвертки может быть использован, чтобы повернуть потенциометр по часовой стрелке, чтобы повысить чувствительность. Всего около 30 от A до Z потенциометр вращающееся кольцо, точной регулировки медленно.
Регулирования фоточувствительных сопротивление или с фоточувствительные модуль сопротивления размещены в источник света, Если зеленый индикатор не светит, Shun вращая по часовой стрелке Потенциометр до Зеленый индикатор, И затем используется в военно-крышка фоточувствительных сопротивление, Выход индикатор погаснет, И тогда руки прочь, Выход индикатор и яркий, Так что источник света модули, чтобы вызвать нормально. Если руки в или крышка фоточувствительных Сопротивление при условии зеленый свет бессмертный, Это вращается против часовой стрелки потенциометр пока свет выключен.
8.9. Светочувствительный сопротивление внешний разъем для внешний модуль и подготовка фоточувствительных сопротивление. Когда фоточувствительных сопротивления внешняя, Может поставить плагин и гнездо, Подключите в разъем Другие в связи с, Светочувствительный сопротивление, Фоточувствительные резистор доступа не нужно различать полярности.

Если Гнездо подключены другие чувствительный элемент, Таких как вибрации переключатель, Mercury переключатель, Переключатель угол, Наклона переключатели, Сухой тростник, Тепловое сопротивление, Влажность чувствительной сопротивление, Инфракрасный или датчик пламени и так далее, Может быть в составе разнообразие различных функций модуль датчика.
