Характеристики

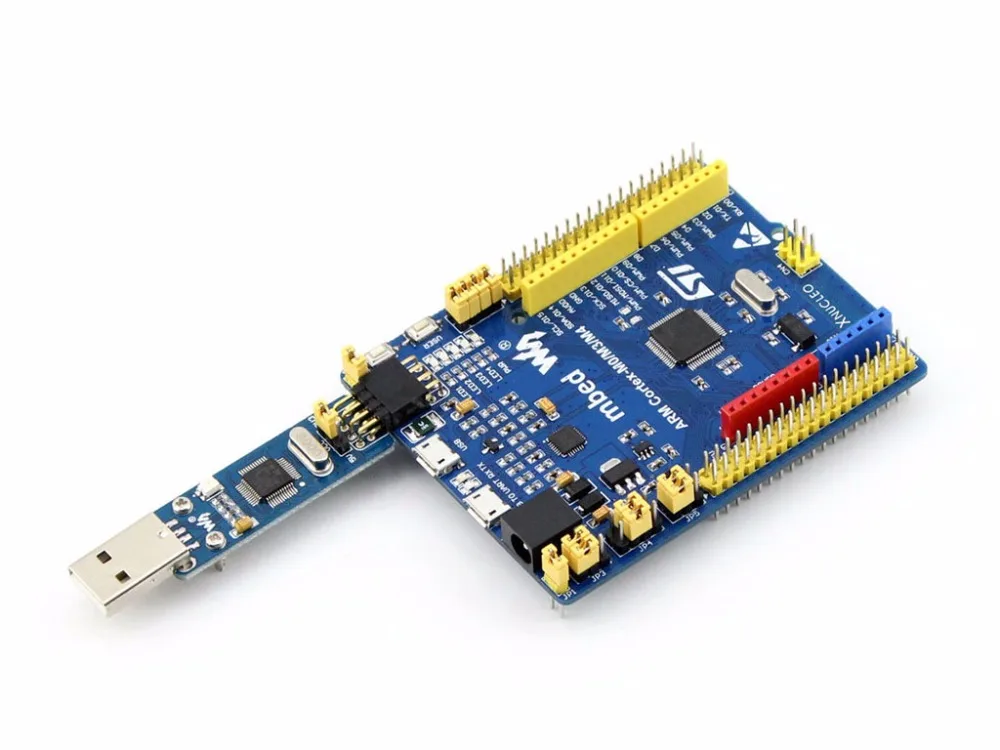

XNUCLEO-F411RE пакет b STM32 развитию + 3 Щиты (OLED RTC АЦП/ЦАП аудио кодек...) ST Link Совместимость
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-20-2026 | 0.87 руб. | 0.74 руб. | 0 руб. |
| Feb-20-2026 | 0.92 руб. | 0.68 руб. | 0 руб. |
| Jan-20-2026 | 0.59 руб. | 0.27 руб. | 0 руб. |
| Dec-20-2025 | 0.91 руб. | 0.88 руб. | 0 руб. |
| Nov-20-2025 | 0.32 руб. | 0.39 руб. | 0 руб. |
| Oct-20-2025 | 0.30 руб. | 0.12 руб. | 0 руб. |
| Sep-20-2025 | 0.25 руб. | 0.56 руб. | 0 руб. |
| Aug-20-2025 | 0.34 руб. | 0.60 руб. | 0 руб. |
| Jul-20-2025 | 0.49 руб. | 0.58 руб. | 0 руб. |
Описание товара
Обзор
Этот набор для разработки включает:
- XNUCLEO-F411RE(STM32 Совет развития, поддерживает UNO щит, совместим с)

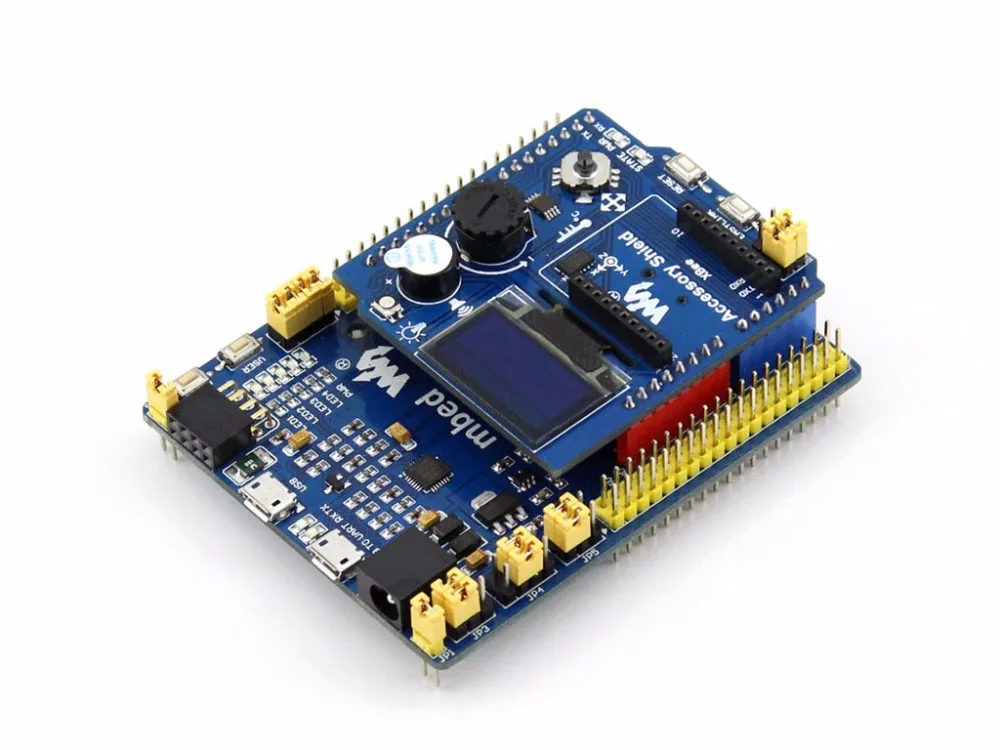

- Аксессуар щит(0.96 дюймов OLED, высокоточный rtc, 3-осевой Акселерометр, датчик температуры, rgb led, и т. д.)

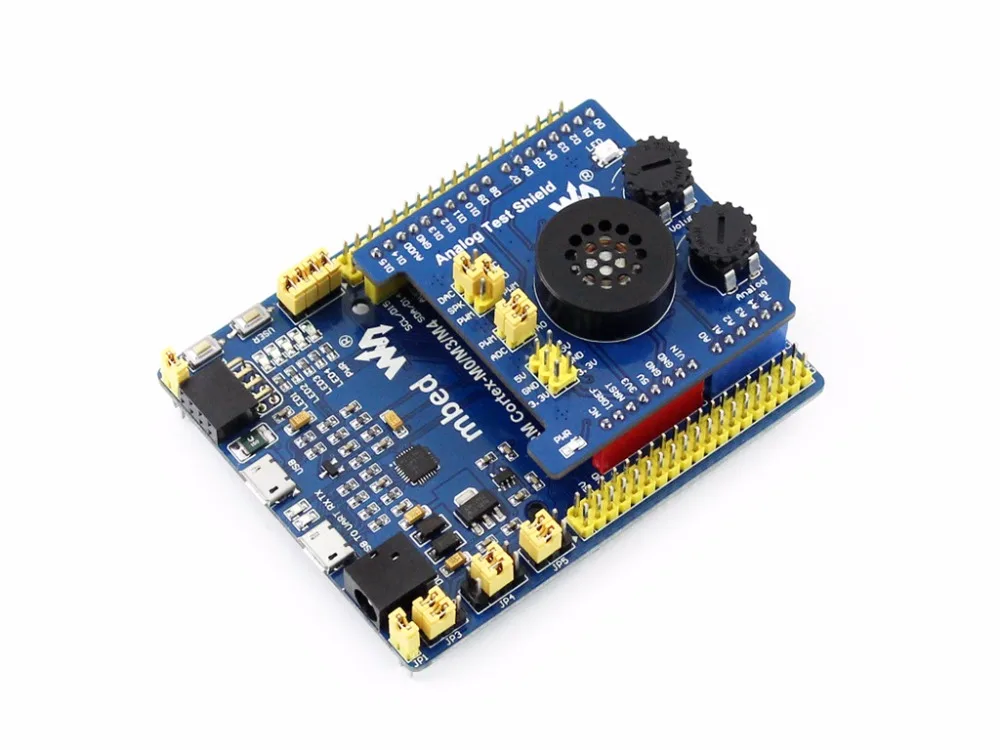

- Аналоговый Тесты щит(Ad приобретение, DA выходной тест)

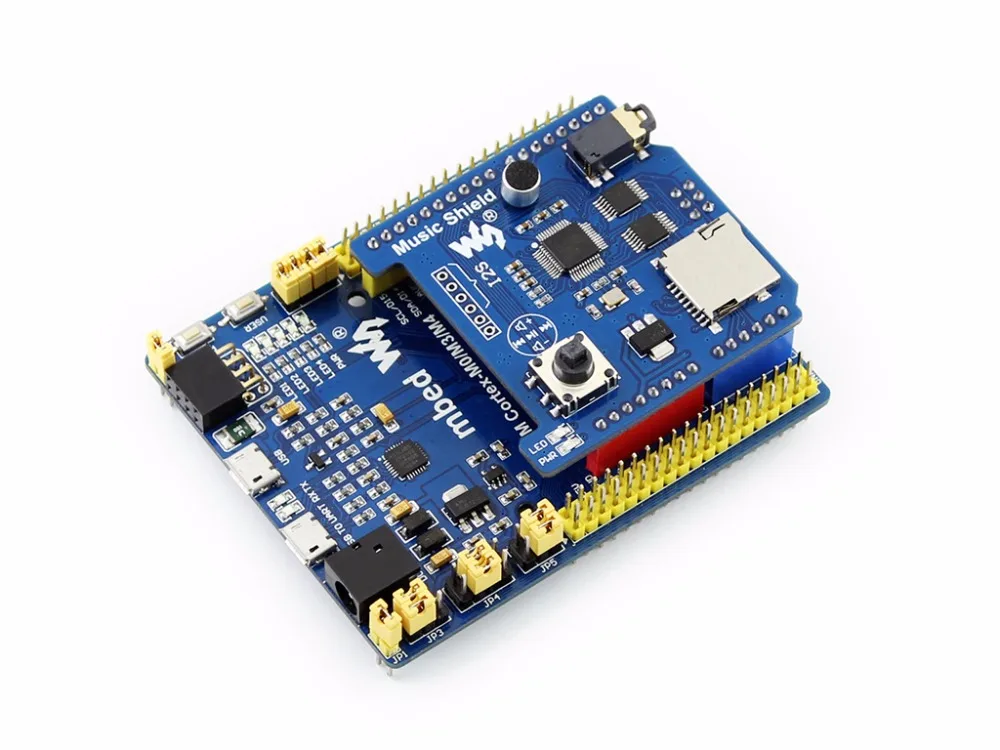

- Музыка Щит(Аудио кодек, музыка играет, запись)
Xnucleo-f411re Особенности
- Совместимость с NUCLEO-F411RE, на борту Cortex-M4 микроконтроллер STM32F411RET6
- Поддержка защиты экрана, Простота подключения с помощью различных щитов и доступ к массивным ресурсам Shield
- Заголовки ST Morpho обеспечивают полный доступ ко всем STM32 I/OS, легко для периферийного расширения
- Поддержка mbed, создание прототипа с помощью mbed SDK и онлайн-инструментов
- Комплексные Бесплатные библиотеки hal, включая различные примеры программного обеспечения
- Поставляется с разделенным модулем st-link/V2
Преимущества
| Сравните | Xnucleo | Nucleo | Примечания |
|---|---|---|---|
| Щит совместимости | UNO, Леонардо | UNO | Xnucleo можно настроить перемычкой на совместимость с Уно (по умолчанию) или Леонардо |
| Щит интерфейс ICSP | Да | Ни один | ICSP требуется определенными видами щитов |
| Подключения USB | Да | Ни один | USB разъем Nucleo только для отладки, не доступен для подключения USB |
| Разъем USB | Micro USB | Mini-USB | Micro USB-Это продвинутый стандарт USB |
| Морфо заголовки Mark | Наиболее | Ни один | Теперь вы можете проверить знак pcb вместо Datasheet |
| Общие интерфейсы соединены через | Джемперы | 0Ω резисторы | Прыгунки намного удобнее пользоваться, не нужно пайка |
| UART отладки | Доступна, в то время как в-контурная отладка | Не доступен, в то время как в-контурная отладка | Встроенный порт Nucleo интегрированный ST-Link/V2 может быть имитирован как последовательный порт, однако, это не доступно во время отладки в цепи, В то время как xnucleo имеет самостоятельный USB-чип UART. |
| 8 мГц кристалл | Да | Ни один | Таймер более точный при использовании внешнего кристалла 8 мГц |
| 32.768 кГц кристалл | Да | Ни один | Требуется для rtc |
| USB предохранитель | Да (500mA) | Ни один | Компьютер USB интерфейс может быть поврежден без предохранителя |
| Светодиоды | 4 | 1 | Чем больше светодиодов, тем легче контролировать ход программы |
| UART индикатор | Да | Ни один | Сообщение данных видно сейчас |
| Вход постоянного тока | Да | Ни один | Удобство |
| Положение кнопки | Близко к край платы | Близко к щит разъем | Кнопка не будет неприкасаемой при подключении с щитом экрана, если это было близко к краю pcb |
| ST-LINK | Разделенные | Интегрированный | St-link можно использовать где угодно |
| Поставляется с кабелем USB | Да | Ни один |

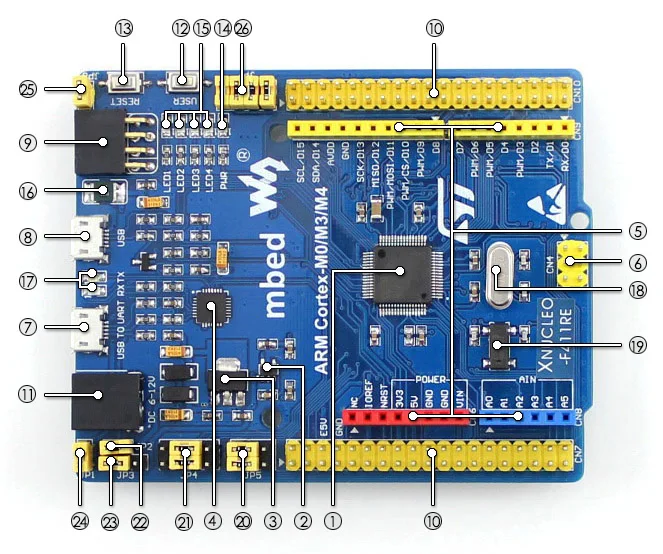

Что на XNUCLEO-F411RE
- STM32F411RET6
- Ядро: ARM® 32-бит Cortex™-M4
- Рабочая частота: 100 мГц
- Рабочее напряжение: 1.7 В-3.6 В
- Вышивка Крестом Пакет: LQFP64
- Память: 512кб вспышка, 128Кб SRAM
- Интерфейсы: 1 х SDIO, 1 x USB 2.0 FS, 5 x SPI или 5 x I2S, 3 х usart, 3 x I2C
- AD/DA: 1 x AD (12 бит, 16 каналов)
- SPX3819M5:3.3 В регулятор напряжения
- AMS1117-5.0:5.0 В регулятор напряжения
- CP2102:Преобразователь usb-uart
- Щит разъем:Для подключения щит щиты
- ICSP интерфейс:Щит ICSP
- USB к UART: Для отладки
- Разъем USB: USB интерфейс связи
- SWD интерфейс:Для программирования и отладки
- ST Морфо заголовков:Доступ к VCC, GND и всем I/OS, легко для расширения
- 6-12 В DC вход
- Кнопки пользователь
- Кнопка сброса
- Мощность индикатор
- Пользователь LED
- 500ma быстрый предохранитель для самовосстановления
- Последовательный порт rx/tx индикатор
- 8 мГц кристалл
- 32.768 кГц кристалл
- АЦП/I2C выбор джемпер
- Короткий A и B: Shield a4, a5 используется как I2C
- Короткий B и C: Shield a4, a5 используется в качестве АЦП
- UART Перемычка выбора
- MCU Текущий тест-джемпер:Для малой мощности тесты
- Мощность Перемычка выбора
- Короткие 5 В и u5v: питание от usb-подключения
- Короткие 5 В и e5v: питание от внешнего источника питания
- USB позволяют перемычку
- Короткий Джемпер для включения
- Открыть джемпер для отключения
- Кнопки пользователь джемпер
- Короткий Джемпер для подключения к I/OS используется в примере кода
- Открыть перемычку для подключения к другим пользовательским контактам через перемычки
- Пользователь LED джемпер
- Короткий Джемпер для подключения к I/OS используется в примере кода
- Открыть перемычку для подключения к другим пользовательским контактам через перемычки

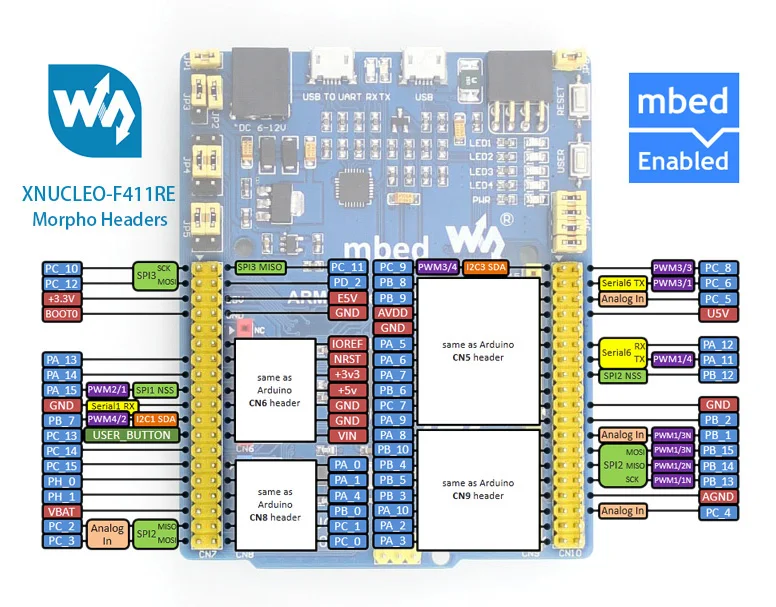

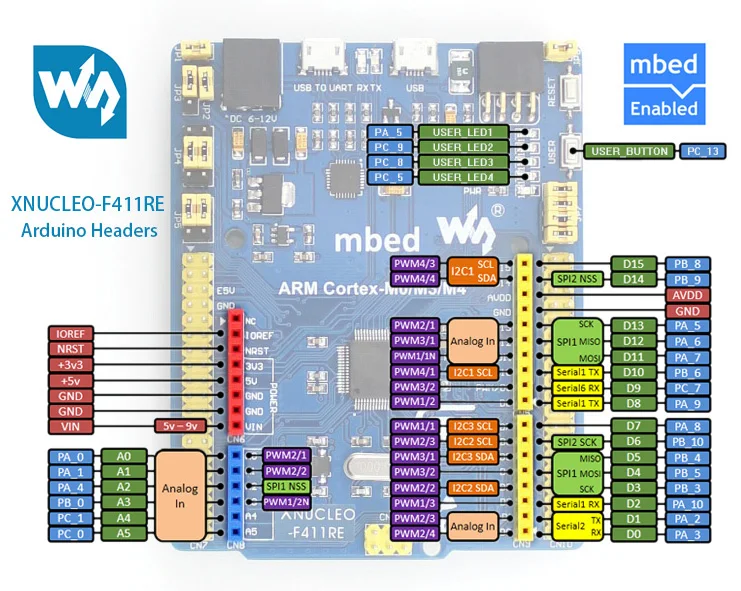

XNUCLEO-F411RE заголовки расширения![HTB15V7fLVXXXXXNaXXXq6xXFXXXk]()
![HTB15V7fLVXXXXXNaXXXq6xXFXXXk]()

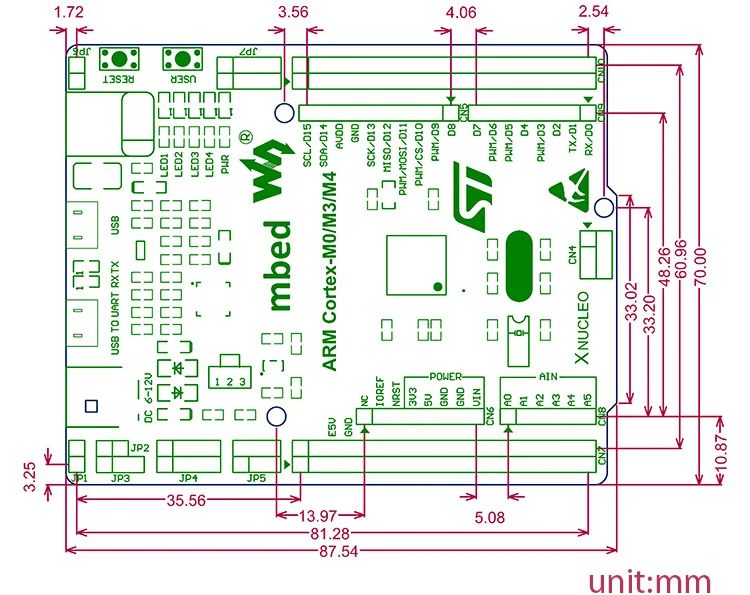

XNUCLEO-F411RE размеры
Ресурсов развития
Wiki:Www.waveshare.com/wiki/XNUCLEO-F411RE
Содержание пакета
Вес:0.35 кг
- XNUCLEO-F411RE X 1
- St-link/V2 (мини) х 1
- Штекер USB типа A в штекер Micro B, кабель x 1
- Штекер USB типа A в гнездо x 1
- Аксессуар щит X 1
- Аналоговый тестовый щит X 1
- Музыка Щит X 1
- Micro SD карта 16 ГБ х 1
