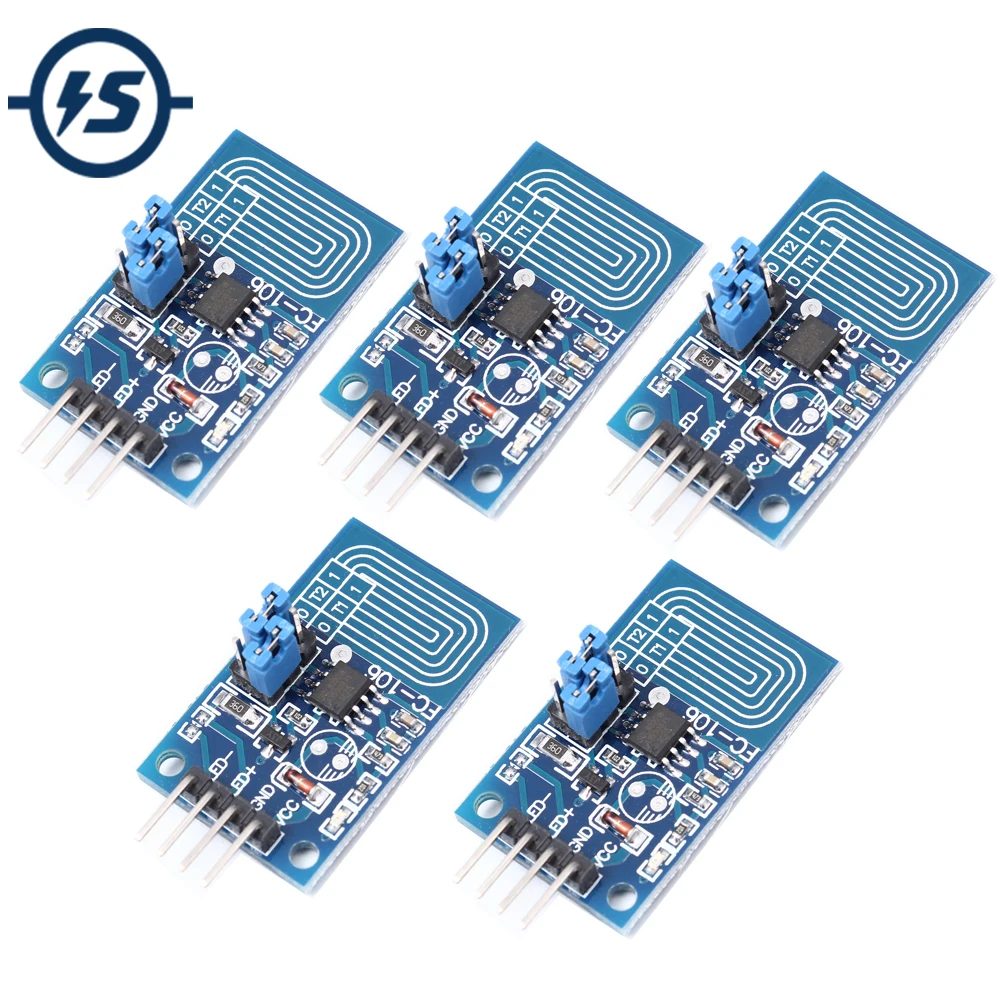

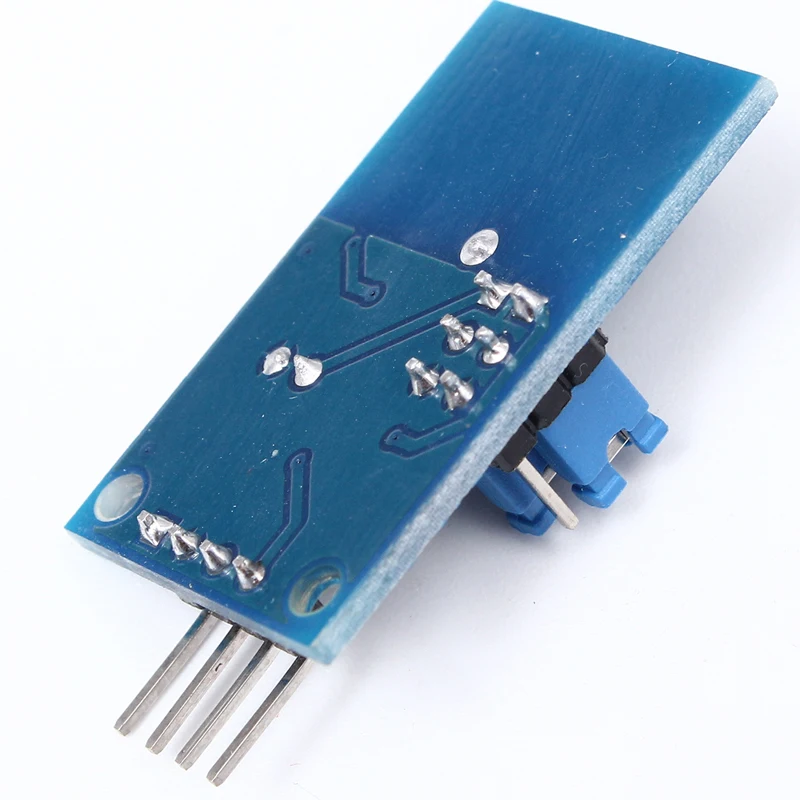

5 шт. емкостный сенсорный диммер светодиодный модуль PWM Управление коммутатора |

5 шт. емкостный сенсорный диммер светодиодный модуль PWM Управление коммутатора |

Параметр:

-Расстояние отверстия: 16 мм
-Диафрагма: 2,5 мм
-Напряжение диапазон: 2,4-5V
-Максимальный выходной ток: 500 мА
-Размер печатной платы: l23мм * w20мм

Особенности

1.Яркость лампы может регулироваться по требованию, она очень работает.
2.Он может касаться средней защиты, таких как стекло, акрил, пластик, керамика и так далее, что очень безопасно.
3.Широкое применение диапазон напряжения, вы можете выбрать произвольно между 2,4 V до 4,5 V.
4.Простая Прикладная схема, меньше периферийных устройств, Простота обработки, низкая стоимость.
5.Защита от помех и помех телефона, EFT может достигать более +/-2 кВ; Чувствительность и надежность сенсорного ответа не будут зависеть от близкого расстояния или мульти-угол мобильный телефон помех.
6.Установка: не нужно касаться медной фольги непосредственно, затемнение может быть обработано через акриловое стекло (выше 3 мм) или пластик.
7.Применение: он может управлять светодиодный модуль, светильник и так далее. Он доступен для внутреннего светодиодный светильник, светильник, DIY Автомобильный светильник с затемнением
8.Функция: одно касание, используя принцип емкостного касания. Функция по умолчанию-переключатель, затемнение, с эффектом яркости, светодиодный сенсорный затемнения. Светильник будет медленно включаться при включении светильник s и постепенно темнеет при выключении, что эффективно предотвращает раздражение глаз.
9.Режим затемнения: неполярный PWM затемнения.

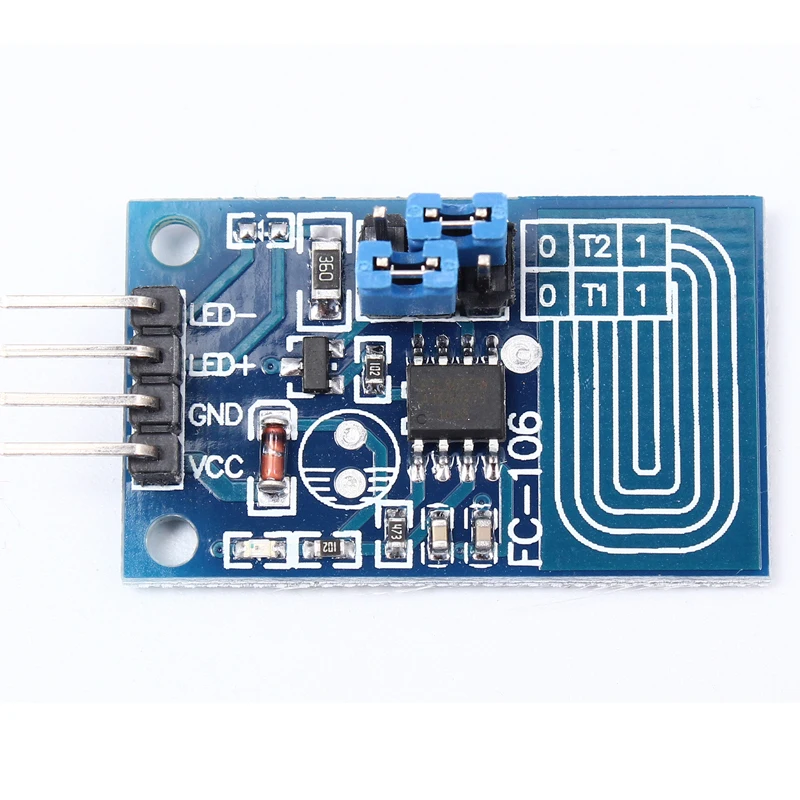

10.Метод проводки: плата PCB (VCC,GND) является входом питания, (светодиодный +, светодиодный-) соединен с светодиодный лампой положительного и отрицательного уровня (отпечаток пальца) сенсорной области, также может выводить провод (проводка не должна быть слишком длинной), площадь медной кожи должна быть 2х3см. С медной фольгой модуль медной фольги будет сбоку на стороне корпуса.
11.Использование метода
А.Нажмите touch (время работы при касании составляет менее 550 мс), чтобы управлять лампой. Нажмите один раз, лампа загорается; Нажмите еще раз, лампа выключена. Начальная яркость ламп фиксируется для всей яркости 90%.
B.Нажмите на касание в течение длительного времени (время касания составляет более 550 мс), вы можете достичь плавного затемнения света. Пресс долго после того, светильник уровни постепенно расти светильник уровней в тех случаях, когда выдается после того, как время выхода на стоянке в соответствующем яркость, долгое время, если посылка весит больше три секунды, В светильник уровней, чтобы достичь максимальной яркостью не изменяется; Снова длинная Пресс сенсорный экран, Светильник уровни постепенно уменьшается, чтобы остановить в тех случаях, когда вы отпустите светильник уровня в соответствующем яркость Время выпуска, в том случае, если в течение длительного времени более чем на три секунды, светильник уровней по достижении минимального яркость не меняется.
12.Советы по отладке: если ошибка срабатывает или не срабатывает при отладке, это может быть вызвано следующими причинами:
А.Сенсорная линия слишком толстая
B.Слишком длинная сенсорная линия
C.Медь не достаточно большая
D.Рядом с клеммой переключателя питания помехи
Е.Сенсорный параметр C1 не является разумным

Технические характеристики

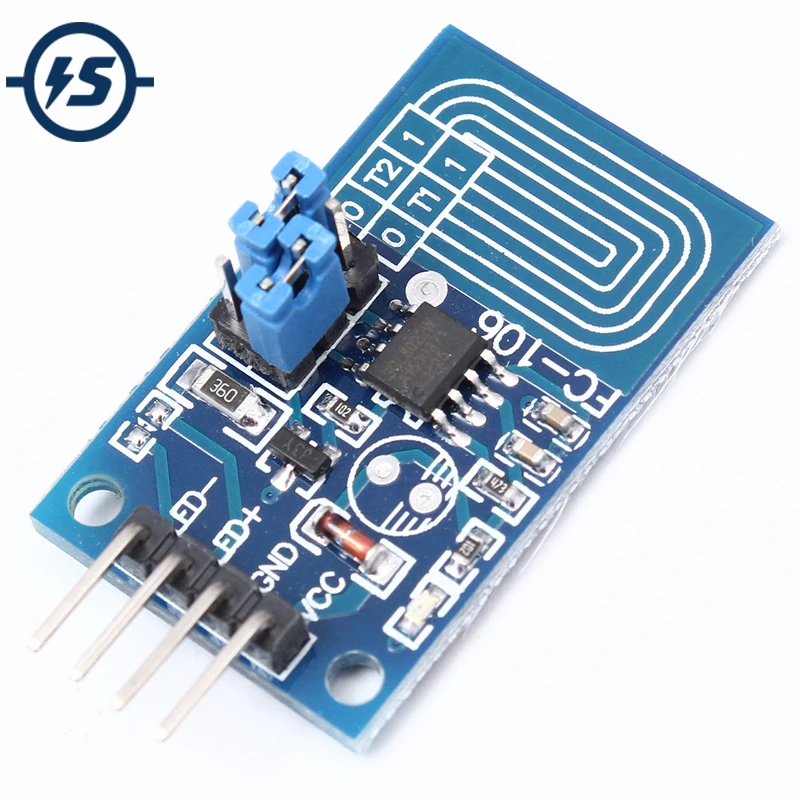

А.TI сенсорного ввода соответствует светодиодный освещение линейный выход контроля. Есть четыре дополнительных функции, определяемые входным состоянием T1 и T2 pins перед питанием.
Детали следующие:
1.T1 = 1, T2 = 1: без яркости памяти, светодиодный светильник и выключение функции бесступенчатого затемнения.
2.T1 = 0, T2 = 1: без яркости памяти, постепенно светодиодный светильник и выключение сенсорной функции плавного затемнения.
3.T1 = 1, T2 = 0: с памятью яркости, постепенно светодиодный светильник и выключение функции бесступенчатого затемнения.
4.T1 = 0, T2 = 0: светодиодный сенсорный диммер с тремя секциями.
B.Без яркости памяти, постепенно светодиодный светильник и выключение сенсорной бесступенчатой функции затемнения являются следующими: начальная мощность, лампа находится в выключенном состоянии.
C.Нажмите на касание (длительность касания менее 550 мс), можете управлять лампой. Одним нажатием кнопки «Прикосновение», «светильник»; Нажмите еще раз, «выключить». Когда светильник или выключить, нет буфера яркости. И начальная яркость светильник составляет 50% от всей яркости. Длительное нажатие на сенсорный экран (длительность касания более 550 мс) и плавная регулировка яркости светильник. При длительном нажатии на сенсорный светильник яркость постепенно увеличивается, при ослаблении яркости светильник, соответствующей остановке, ослабляет момент, если долгое время длится более 3 секунд, затем яркость светильник достигает максимальной яркости, а затем не изменяется; Снова, Долгое касание, яркость светильник постепенно снижается, при ослаблении яркости светильник, что соответствует остановке во время выпуска, если длина в зависимости от времени более 3 секунд, то яркость светильник достигнет минимальной яркости после того, как он не изменится.
D.Нажмите на касание и удерживайте нажатие на касание можно использовать в любое время, между собой без помех и функции ограничения. Без яркости памяти затемненный светодиодный сенсорный плавный затемнение функция основана на без памяти без яркости памяти, постепенно светодиодный светильник и выключение сенсорной бесступенчатой функции затемнения. Нажмите на сенсорный светильник, включающий и выключающий светильник, сделав светильник медленным плавным переходом низкой яркости, чтобы включить светильник s при начальной яркости, при нажатии кнопки «выключить касание», Сделайте светильник медленным и плавным уменьшением яркости до выключения, чтобы добиться визуального эффекта буфера изменения яркости медленно, чтобы защитить глаза и зрение.
Е.Светодиодный сенсорный диммер с тремя секциями
F.Начальная мощность, лампа находится в выключенном состоянии.
G.Каждый раз, когда вы нажимаете на прикосновение, яркость светильник меняет кровообращение в соответствии с заказом низкой яркости, средней яркости и высокой яркости.

Регулировка чувствительности

Чем больше значение емкости, тем выше чувствительность; Тем меньше значение емкости, тем ниже чувствительность.
Регулировка сенсорной чувствительности:
Тип носителя                             Тип конденсатора          Емкость     Параметры
Непосредственно прикоснитесь к металлическому полиэстр с технологией softshell конденсатор с алюминиевой крышкой, 333 0,033 мкФ/алюминиевая крышка, 25В
В пределах 3 мм акрилового стекла полиэстер конденсатор с алюминиевой крышкой, 103 0,01 мкФ/алюминиевая крышка, 25В
С диагональю экрана 3-6 мм акрилового стекла полиэстер конденсатор с алюминиевой крышкой, 203 0,02 мкФ/алюминиевая крышка, 25В
6-10 мм акриловые стекла полиэстер конденсатор с алюминиевой крышкой, 473 0,047 мкФ/алюминиевая крышка, 25В

Примечание:Светодиодный диммер постоянного напряжения подключается, верхний предел должен быть ограничен сопротивлением току.

Метод расчета сопротивления coscade с ограничением тока:

R = (Vi - Vled)/ Io
Vi-это входное напряжение, V светодиодный-это полное падение давления всех светодиодный ламп, Io-это общий текущий светильник. Следует рассмотреть плавающий диапазон Vi, Vled расчет. Как правило, когда аккумулятор полностью заряжен, Vi будет слишком большим. После того, как светодиодный нагревается, V светодиодный выпадет! Предотвращает чрезмерный ток от повреждения модулей или ламп.
