Характеристики
Комплект для самостоятельной сборки 74HC595 3D светодиодный Электронный светильник
История изменения цены
*Текущая стоимость 176,35 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-20-2026 | 209.21 руб. | 219.8 руб. | 214 руб. |
| Feb-20-2026 | 208.52 руб. | 218.65 руб. | 213 руб. |
| Jan-20-2026 | 174.48 руб. | 183.48 руб. | 178.5 руб. |
| Dec-20-2025 | 204.44 руб. | 214.55 руб. | 209 руб. |
| Nov-20-2025 | 178.46 руб. | 187.84 руб. | 182.5 руб. |
| Oct-20-2025 | 201.26 руб. | 211.35 руб. | 206 руб. |
| Sep-20-2025 | 199.52 руб. | 209.94 руб. | 204 руб. |
| Aug-20-2025 | 197.23 руб. | 207.54 руб. | 202 руб. |
| Jul-20-2025 | 195.23 руб. | 205.61 руб. | 200 руб. |
Описание товара

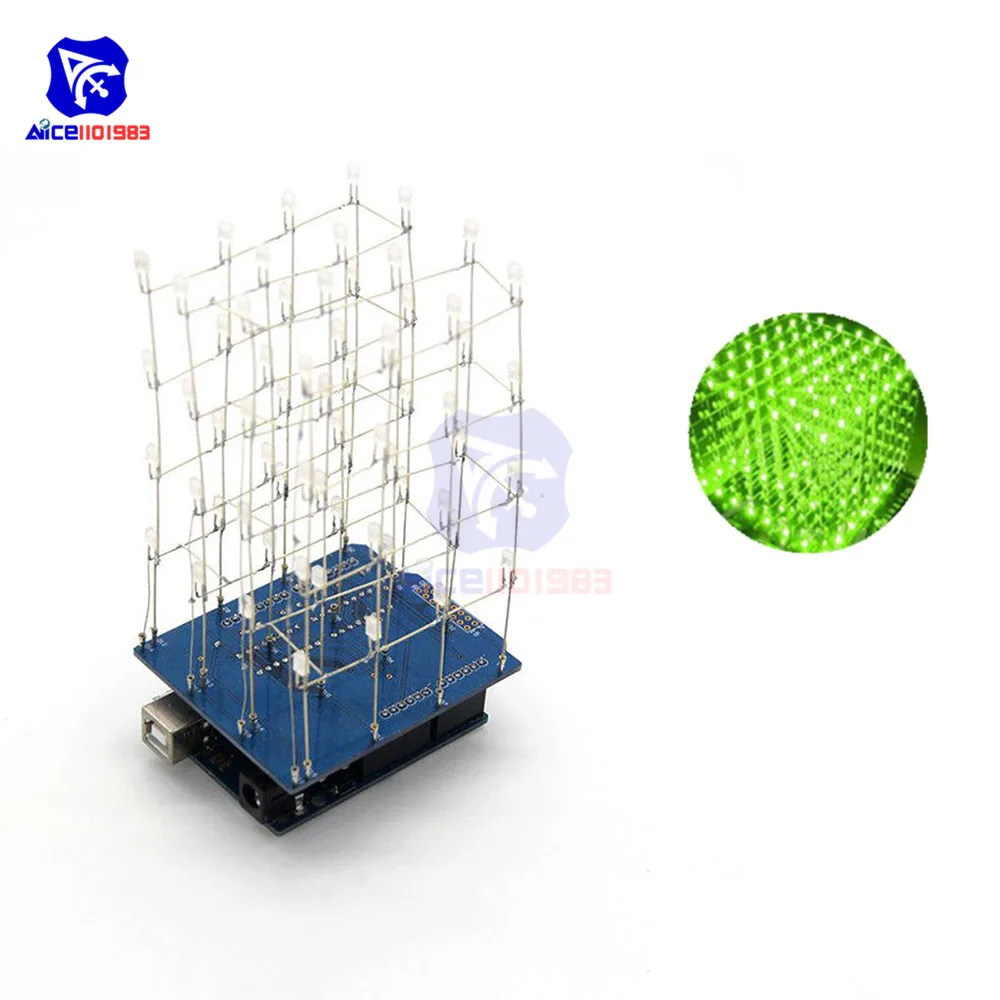

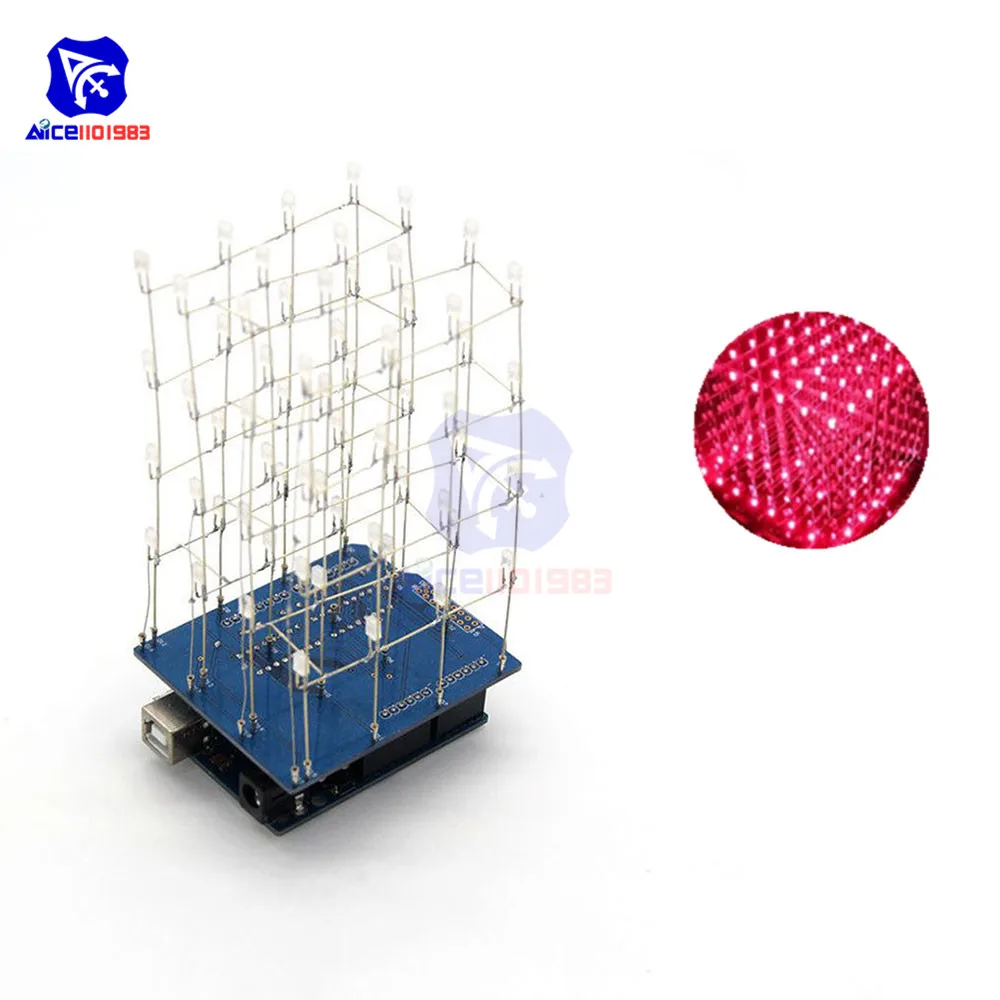

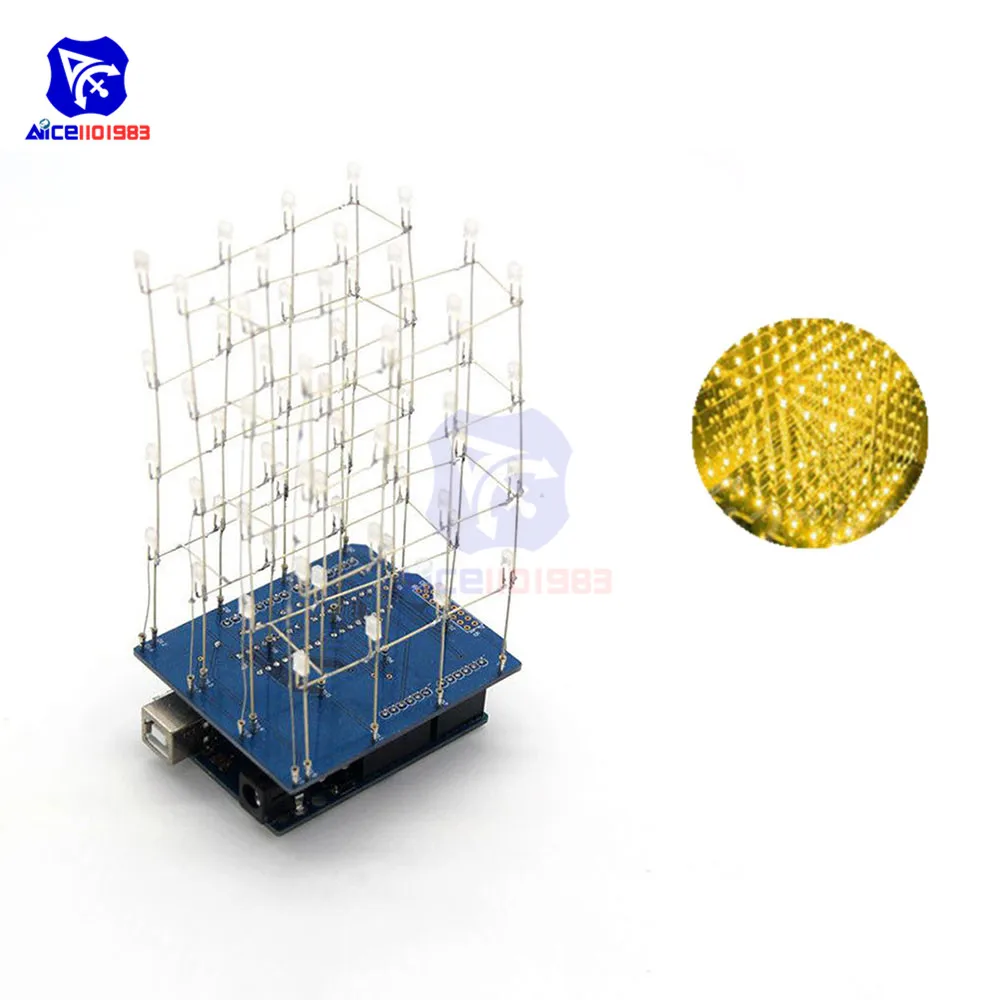

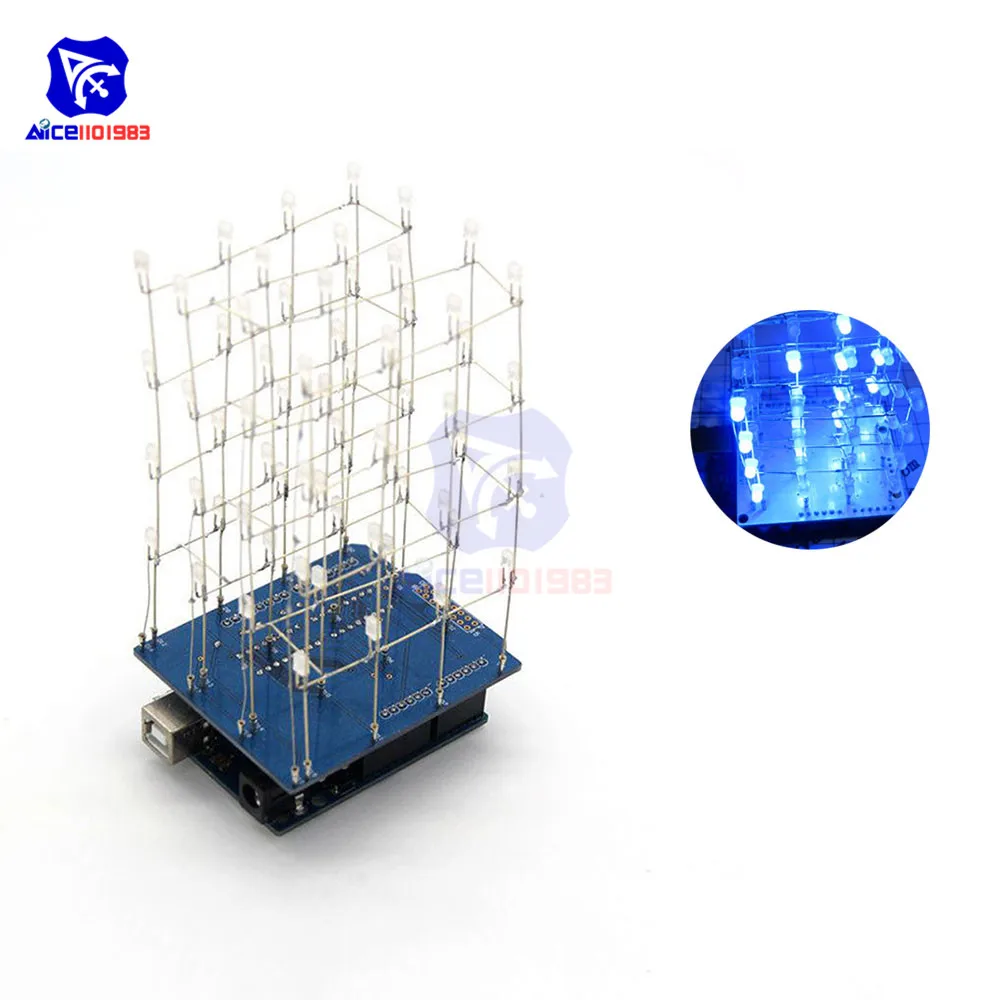

4x4x4 светильник в комплекте использует 64 cuboid светодиодный, и светодиодный контроль для arduino. Плата расширения использует две чипы для регистра сдвига 74HC595, используя восемь I/Os может светильник 4x4x4, это необходимые аппаратные ресурсы меньше, чем другие 4x4x4 светильник кубического расширения (требуется 20 I/Os для управления).
1. Описание цепи
Часть дисплея 4x4x4 светильник состоит из 64 cuboid светодиодный, использует два 74HC595shift чип регистра для управления светодиодный анод, 4 I/O порты для arduino контролирует 4 общих катода светодиодный.
2. Электрические параметры
Модуль управления: для платы управления arduino
Размер печатной платы: 61*74 мм
Светодиодный Цвет: синий/зеленый/красный/желтый (опция)
Внимание:
1). В нашем магазине есть круглый светодиодный фонарь, если вам это нужно, пожалуйста, свяжитесь с нами.
2). Этот комплект представляет собой светильник 4x4x4 с кубическим расширением, без чипа управления arduino или модуля управления.
3). Обеспечить для библиотеки arduino, но есть меньше эффектов отображения, если вам нужно больше эффектов, вам нужно скомпилировать самостоятельно.
3. Схема
4. Механический чертеж
5. Описание модуля
Разъем схемы 0 ~ 15 используется для вставки светодиодный анод; Разъем D16 ~ D19 используется для вставки светодиодный катода.
Плата расширения и контакты для управления arduino.
74HC595 pin для arduino
SH 0
ST 1
OE 2
DS 3
D16 4
D17 5
D18 6
D19 7

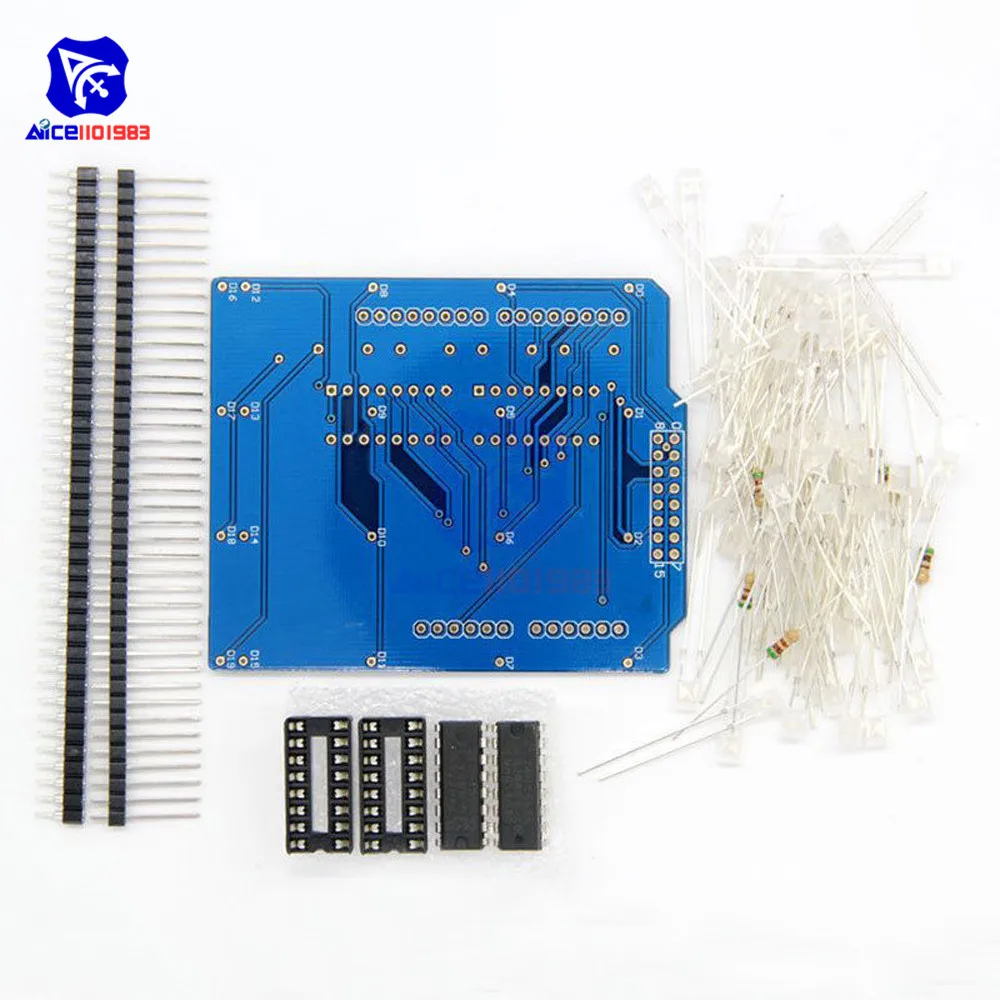

6. СПИСОК КОМПОНЕНТОВ
