Waveshare 4 3 дюймов HDMI lcd модуль 480*272 резистивный сенсорный экран с задней светильник

Waveshare 4 3 дюймов HDMI lcd модуль 480*272 резистивный сенсорный экран с задней светильник

Waveshare 4,3 дюймов HDMI lcd резистивный сенсорный экран Разрешение 480X272 предназначен для Raspberry Pi Zero/A +/B +/2 B/3 Модель B

4,3 дюймовый резистивный сенсорный ЖК-экран, интерфейс HDMI, предназначен для Raspberry Pi

Особенности

• Аппаратное Разрешение 480x272
• Резистивный сенсорный экран управления
• Поддерживает Raspberry Pi Zero/Zero W/Zero WH/A +/B +/2B/3B (для модели Pi 1 B или Pi Zero требуется Кабель HDMI)
• Предоставляются драйверы (работает с вашим собственным Raspbian/Ubuntu/Kali/Retropie)
• Интерфейс HDMI для отображения, не требуется I/Os (однако Сенсорная панель все еще требует I/Os)
• Подсветку можно выключить для снижения энергопотребления

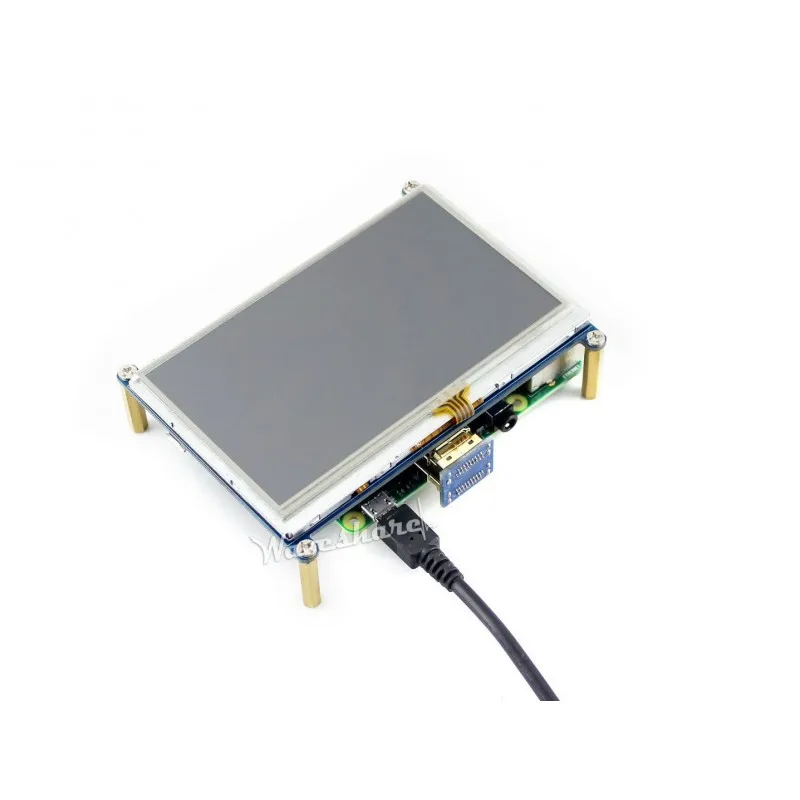

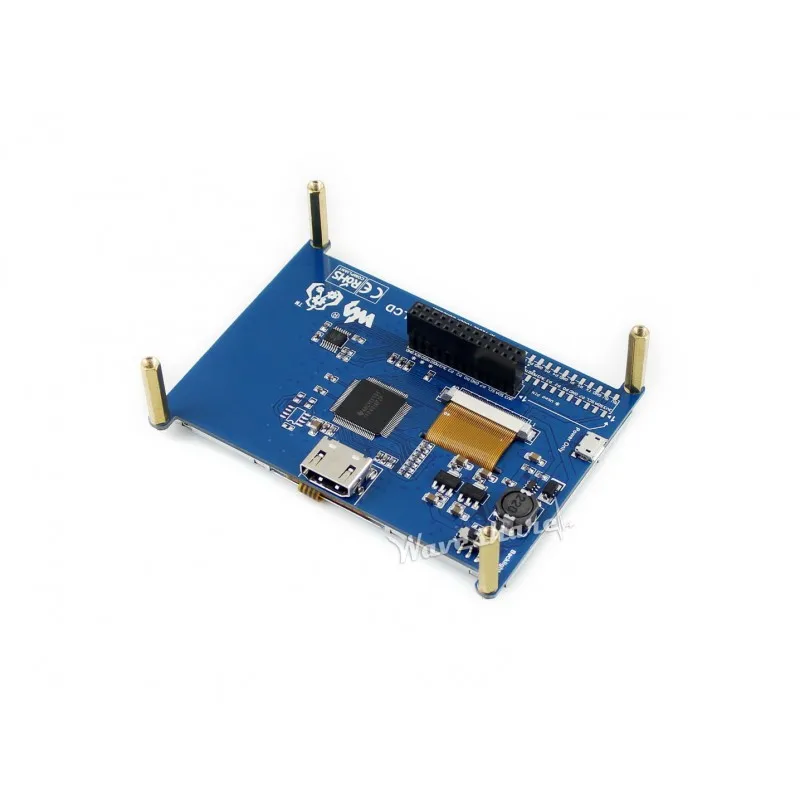

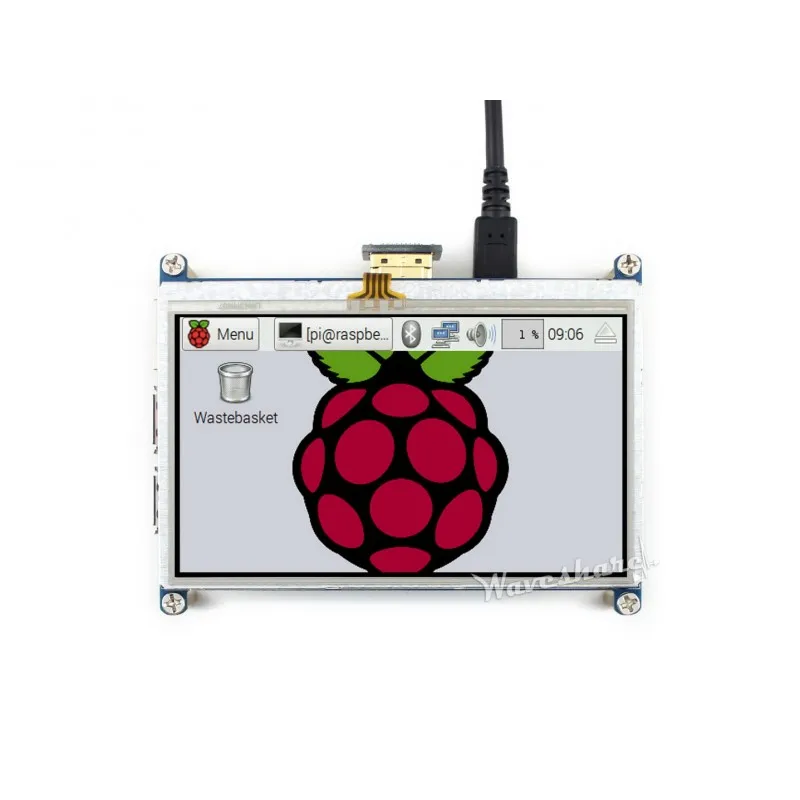

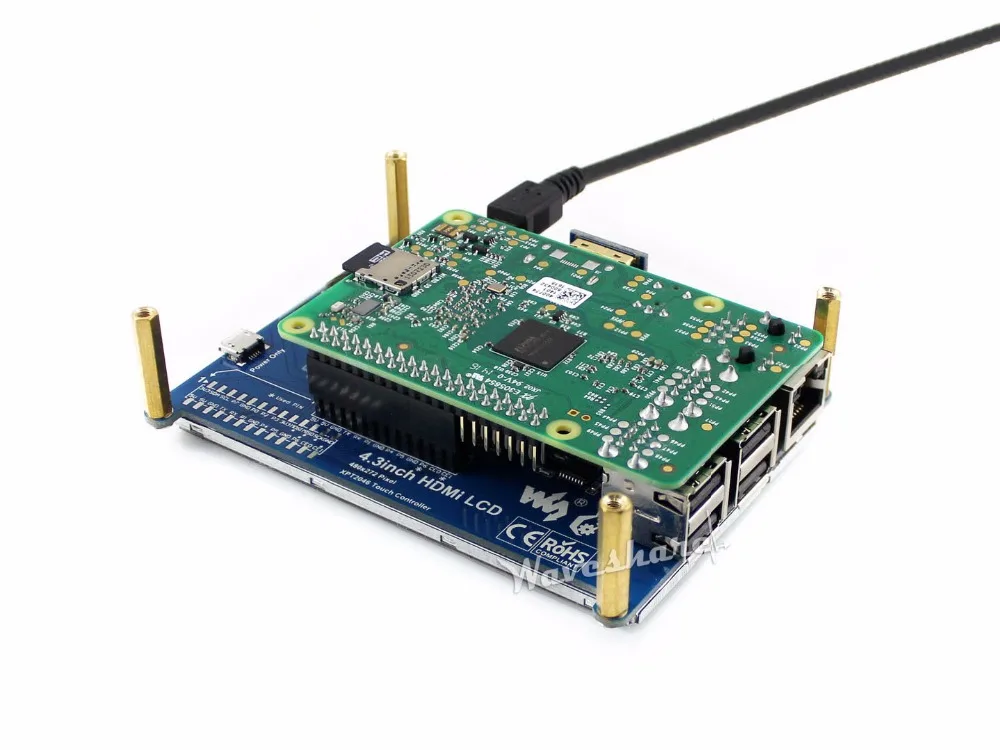

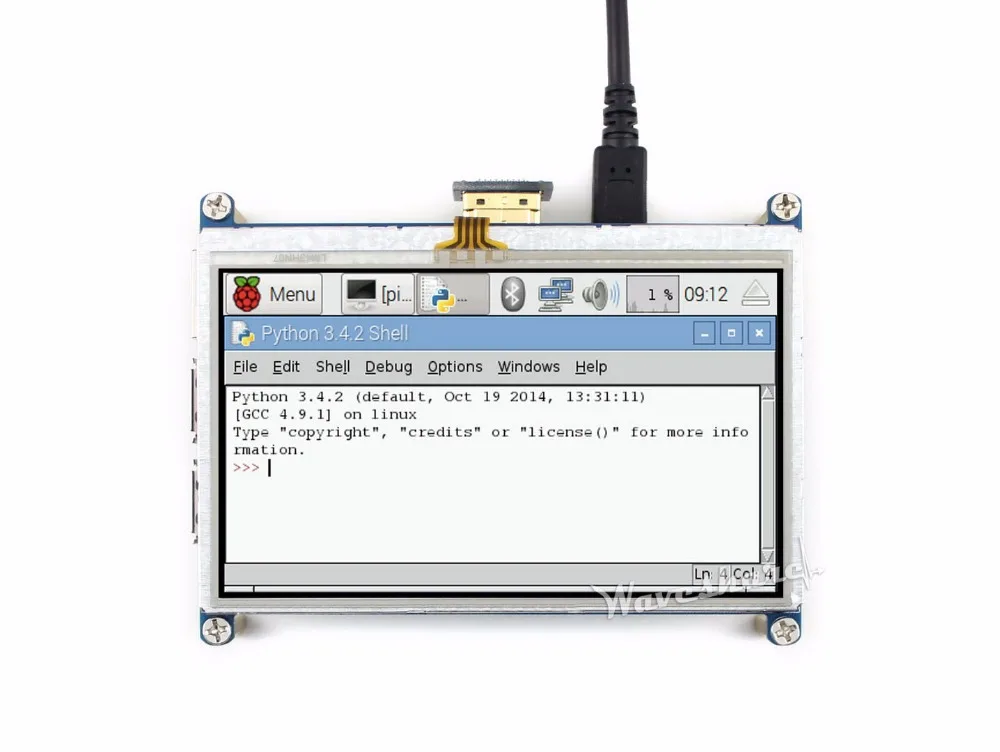

Фото



Интерфейс

PIN нет.	Символ	Описание продукта:
1, 17	3,3 V	Положительная мощность (Входная мощность 3,3 В)
2, 4,	5 V	Положительная мощность (вход питания 5 В)
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24	NC	NC
6, 9, 14, 20, 25	GND	Заземления
19	TP_SI	Ввод данных SPI сенсорной панели
21	TP_SO	Вывод данных SPI сенсорной панели
22	TP_IRQ	Прерывание сенсорной панели, низкий уровень, в то время как сенсорная панель обнаруживает прикосновение
23	TP_SCK	SPI часы сенсорной панели
26	TP_CS	Выбор чипа сенсорной панели, низкий уровень активности

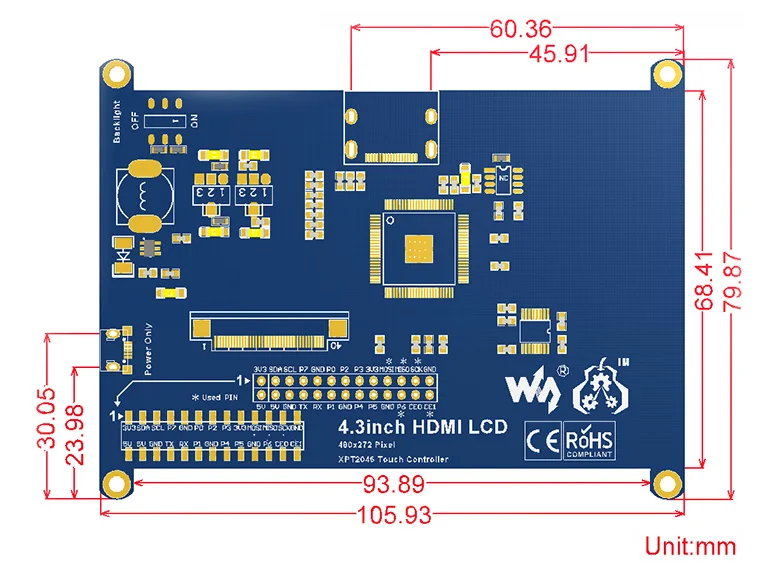

Внешний размер

Развития ресурсы

Вики:Www.waveshare.com/wiki/4.3inch_HDMI_LCD

Вопросы и ответы

Почему ЖК-дисплей не работает с моей Raspbian?

Чтобы использовать ЖК-дисплей с официальным изображением Raspberry Pi, сначала необходимо установить драйвер. См. Руководство пользователя.
Тем не менее, для первого тестирования, вы можете использовать наше предоставленное изображение напрямую.

Почему ЖК-дисплей все еще не работает с изображением Waveshare?

Убедитесь, что аппаратное соединение правильно и нормально подключается.
Убедитесь, что изображение в tf-карте сгорело правильно.
PWR будет продолжать работать, и действие будет держать мигать, когда Raspberry Pi запускается успешно, в чехол оба из двух светодиодов держать на, возможно, что изображение было сгорело неправильно или карта TF была в плохом контакте.

Какой блок питания мне использовать?

Рекомендуется использовать адаптер питания 5 В/3 А для Raspberry Pi, кроме подключения USB, В противном случае Pi может не запуститься, потому что usb-порт ПК может не иметь достаточно питания.
Для большого размера lcd s, например, 10 дюймовая Диагональ или более, требуется другой автономный адаптер питания, чтобы обеспечить питание ЖК-дисплея.

Для получения дополнительной информации, пожалуйста, проверьте страницу wiki..

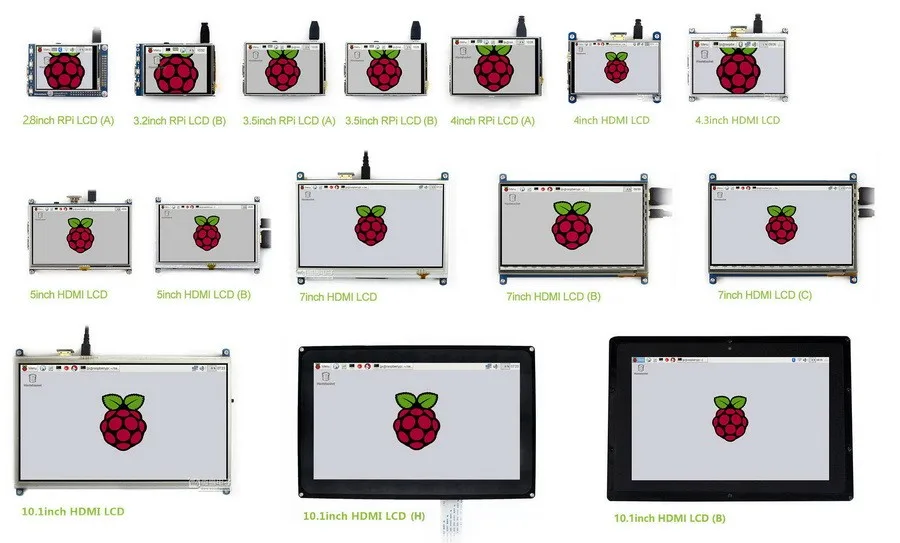

Гид по выбору

Примечание:

1. Pi 3B + означает Raspberry Pi 3 Model B +
2. Если ЖК-дисплей предназначен для воспроизведения видео, пожалуйста, выберите тот с интерфейсом дисплея HDMI для лучшего опыта.
3. Дисплей Интерфейс ※:3,5 дюймовый RPi lcd (C)Особенности 125 МГц высокоскоростной SPI, обеспечивает более высокую частоту обновления, чем обычный интерфейс ввода/вывода.
4. Крышка из закаленного стекла ※:7 дюймов HDMI ЖК-дисплей (H) (с чехол)Особенности закаленное стекло крышки, в то время как7 дюймов HDMI ЖК-дисплей (H)Используется обычная крышка экрана

У вас есть Внешний вид:

Анти-пиратство

Примечание: Этот продукт защищен патентом, любой, кто делает копии/выбрасывает, должен нести ответственность в соответствии с требованиями права.

С момента выхода первого поколения Raspberry Pi, Waveshare работает над проектированием, разработкой и производством различных фантастических сенсорных ЖК-дисплеев для Pi. К сожалению, на рынке имеется довольно много пиратских/Детонационных товаров. Обычно это нехорошие копии нашей ранней версии аппаратного обеспечения, и они поставляются без службы поддержки.

Чтобы избежать пиратских товаров, пожалуйста, обратите внимание на следующие особенности при покупке:

Посылка содержание

1. 4,3 дюймовый HDMI lcd x 1
2. HDMI разъем x 1
3. Стилус для сенсорного экрана-1 шт.
4. Винты RPi (4 шт.) x 1
5. Быстрый запуск Лист x1
