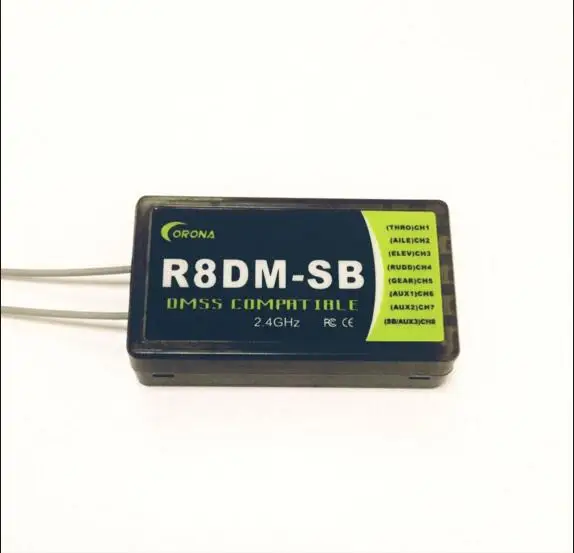

Совместимый приемник CORONA 2 4 ГГц DMSS проектирован для использования с

Совместимый приемник CORONA 2 4 ГГц DMSS проектирован для использования с

Совместимость:

Совместимый приемник CORONA 2,4 GHz DMSS предназначен для использования с передатчиками JR DMSS 2,4 GHz, такими как XG6,XG7,XG8 ,XG11 и XG14 в режиме протокола DMSS.

Характеристика:

L 8ch,6ch и 4ch сервоканалы в R8DM,R6DM и R4DM при нормальном состоянии.

Выход l S.BUS поддерживает расширяющиеся сервоканалы на 8-ом канале R8DM, 6-й канал R6DM и 4-й канал R4DM под специальным статусом.

L 13mS задержка при соединении с XG7, и 14mS задержка при соединении с другими передатчиками.

Характеристики:

L Напряжение диапазон: 3,6 ~ 8,5 V

L Рабочий ток: 60 мА Макс и 35 мА при подключении

Рабочая температура l: -10 ~ 70 дегк

L задержка: 13 мс или 14 мс

Чувствительность l: около-100 дБм

Вес l: 11 г

Процедура привязки:

· Включите DMSS передатчик, оставить его 0,5 M ~ 1 м приемника.

· Подключите более короткий на CH6 R8DM , CH4 R6DM и CH2 R4DM (сигнал и GND) при связывании с XG7; И подключите более короткий на CH7 R8DM, CH5 R6DM и CH3 R4DM при связывании с другими передатчиками.

· Подключите аккумулятор к приемнику (CH1 ~ CH5 или CH8 R8DM , CH1 ~ CH3 или CH6 для R6DM, CH1 или CH4 R4DM) при нажатии кнопки вниз приемника.

· Красный светодиодный светильник и зеленый светодиодный индикатор выключаются при поиске сигналов, а зеленый светодиодный светильник включается и красный светодиодный индикатор выключается.

Безопасная Настройка:

R8DM, R6DM или R4DM Установите failsafe на передатчике DMSS так же, как работа приемников DMSS JR. Мы настоятельно рекомендуем вам установить функцию failsafe во время полета ваших моделей. Пример полезного режима безопасности при отказе будет заключаться в отключении дроссельной заслонки модели, чтобы она не летала и не выезжала без контроля.



Специальное/нормальное руководство переключателя режима:

Если ваш приемник был соединен с вашим передатчиком, пожалуйста, отключите передатчик. Когда светодиодный светильник вашего приемника красный, нажмите и удерживайте кнопку на приемнике более 6 секунд и не более 10 секунд, отпустите кнопку, чтобы увидеть зеленый светодиодный фонарик, нажмите на кнопку снова прямо сейчас, приемник вернется на светильник красного цвета. Теперь статус режима изменился между специальным режимом и нормальным режимом. Когда зеленая светодиодная вспышка низкая, указывайте обычный режим на специальный режим, а зеленая светодиодная вспышка быстро указывает на специальный режим на обычный режим.

В соответствии со специальным режимом вы можете получить выходную функцию S.BUS на последующем сервоканале, другие каналы не изменяются.


Примечание: Если вы хотите сбросить приемник в обычный режим, вы можете повторно Привязать приемник к своему передатчику.
