Функция:

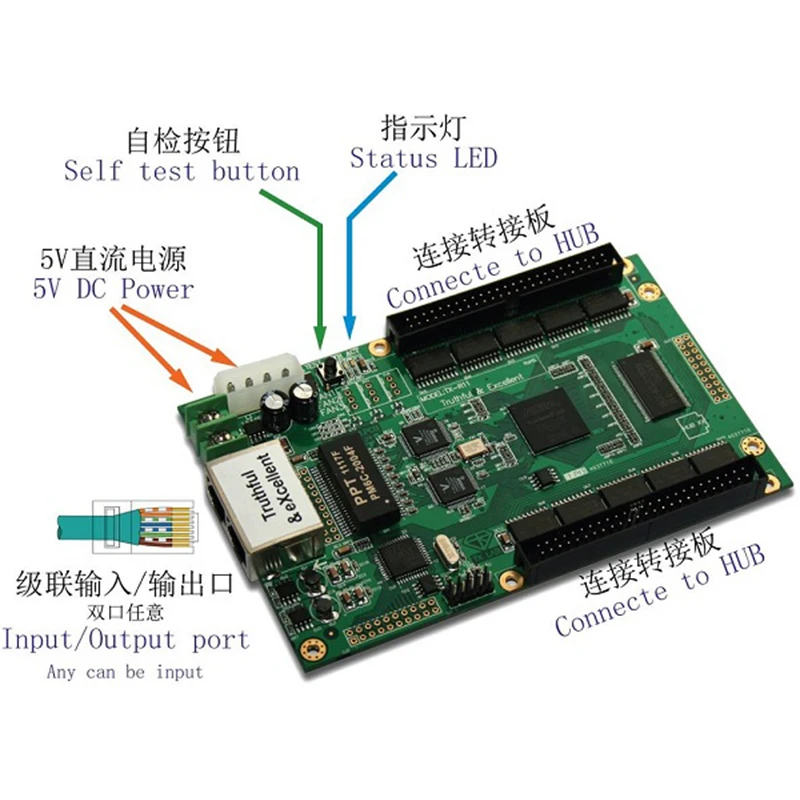

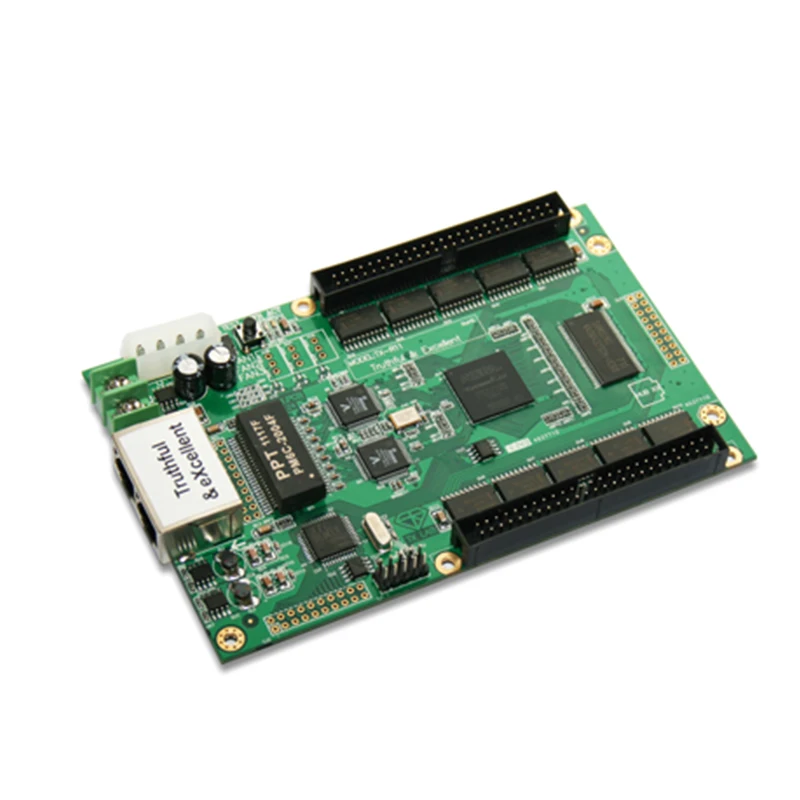

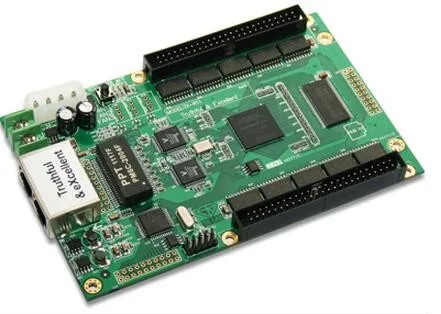

TX-R13S является стандартной приемной картой контроллера синхронизации, которая специализируется на полноцветном светодиодном дисплее.

1 двойной сетевой порт может быть дополнительным входным портом сигнала, и это автоматическая идентификация.

2 кнопки самопроверки в том числе. Он может достигать красного, зеленого, синего, белого, горизонтального линии, вертикальной линии и слэш самопроверки. При обнаружении входного сигнала он автоматически покинет статус самопроверки. Когда несколько карт каскад, нажмите только кнопку самопроверки на первой карте, затем все карты после этого будут в состоянии самопроверки.

3. Он поддерживает обычный чип постоянного драйвера, особенно поддерживает MBI5042, SM16136, MBI5030, MBI6024, MBI5050, P2518, P2571, APA101, SD16749, P2510, MY9268 и т. д. такие функции PWM.

4 может использоваться в двухцветном и полноцветном светодиодном экране.

5. Он поддерживает функцию вращения модуля. Модуль может устанавливаться вращением на 90 °, 180 °, 270 °, и принимающая карта может управлять дисплеем в правильном направлении.

6 он имеет 16 групп выходов сигнала RGB, которые могут управлять 128 строками на общем экране, который является 1/8 режимом сканирования.

7 он включает различные часы на экране, серый уровень и частоту обновления для опции.

8. Специальная функция UPWM может сделать общий постоянный текущий чип экрана достигать высокой частоты обновления и более красочным.

9 он поддерживает яркость от точки до точки и функцию коррекции chroma, реальную яркость 256 уровней и коррекцию точки до точки chroma. Одна карта может исправить площадь 256*256.

10. Он поддерживает статический режим, режим сканирования 1/2, режим сканирования 1/4, режим сканирования 1/8 и режим сканирования 1/16 и режим сканирования ниже 32 строк. В соответствии с настройкой провода экрана может соответствовать любому экранному модулю настройки провода.

Часы с 11 модулями можно выбрать от 1 м до 31,25 М. Модуль серого уровня можно выбрать от 0 до 65536 уровня. Частоту обновления можно выбрать от 60 Гц до 3980 Гц. Он имеет 16 групп выходов RGB, в соответствии с различными режимами сканирования может управлять разной высотой, максимум до 256 строк. Сумма линии, которую он может контролировать, зависит от разных часов, серого уровня и частоты обновления, чтобы изменить, максимум до 1024 линий.

Техническая спецификация
