[EU] 4 оси 500 кГц PLC контроллер в автономном режиме и 100 импульсный MPG Маховик для

[EU] 4 оси 500 кГц PLC контроллер в автономном режиме и 100 импульсный MPG Маховик для

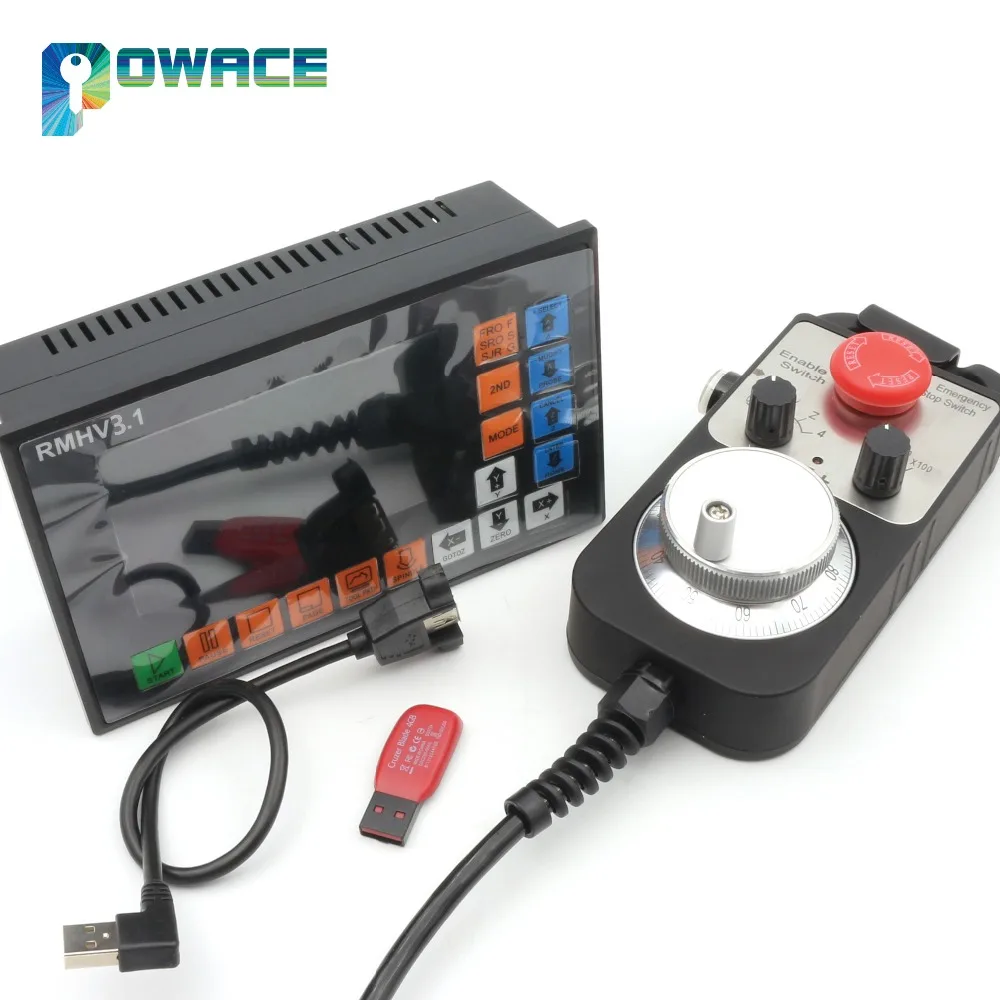

• 1 x подвесной маховик
• 1 x4 осиКонтроллер движения с ЧПУ
• 1 x USB флеш-накопитель 8 Гб
• 1 x USBУдлинительный кабель

I. 4 оси PLC контроллер 500 кГц off-line

RMHV3.1-это контроллер движения с 4 осями и 4 осями, который был исследован и разработан мотором rattrm CNC в течение четырех лет. Период управления каждой позиции составляет всего 4 миллисекунды, с высокой точностью управления. Наивысший одноосный выходной Пульс составляет 500 кГц, а ширину импульса можно отрегулировать. Он поддерживает общий шаговый двигатель и серводвигатель.

RMHV3.1Система числового управления использует систему ARM + FPGA design framework. Рука может закончить часть интерфейса человека-компьютера и анализа кода, И FPGA может закончить часть основного алгоритма и управления импульсным генерированием, с разумным дизайном, надежным контролем и простой в эксплуатации.

Структура компоновки панелиRMHV3.1Рационально. Контроллер системы движения с ЧПУ может быть завершен только 17 клавишами, и он поддерживает FANUC с высокой универсальностью, чтобы быть совместимым с набором кодов G.

В этом руководстве Представлен метод работыRMHV3.1, Машинный инструмент и процедура работы станка. По большому количеству графического представления и примеры, использование может быстро научиться использоватьRMHV3.1Система ЧПУ.

1,2 параметры производительности продукта

1) Обычный цифровой входной интерфейс изоляции муфты 16-circuitoptocoupler

2) Обычный цифровой входной интерфейс 3-circuit оптрон муфта изоляции

3) выходной интерфейс порта управления шпинделя 0-10 В с аналоговым количеством (может быть изменен как выход ШИМ);

4) Поддержка управления шаговым двигателем с 4 осями, наивысший контроль импульсного выхода одной оси составляет 500 кГц;

5) основной чип управления ARM9;

6) чип основного алгоритма FPGA;

7) 4,3 дюймов TFT экран, разрешение экрана: 480*272;

8) 17 операционных ключей;

9) основное контрольное оборудование-18 в-32 В вход питания, емкость тока не должна быть ниже 0,5a;

10) Поддержка USB флэш-диска для чтения кода G, и размер G codefile не имеет требования;

11) оснащен портом MPG и поддержкой цифрового отображения MPG, а также поддержкой общего MPG на рынке.

12) поддерживает ключ панели с одноосным ручным управлением, ручным шагом и контактом;

13) поддержка работы, чтобы быстро определить положение бега;

14) Поддержка нескольких систем координат (с автоматической функцией экономии в чехол отключения питания);

15) поддерживает функцию сохранения данных автоматически после отключения питания (нажмите кнопку Пуск, чтобы автоматически сохранить данные в операции, автоматически сохранить данные после отключения питания)

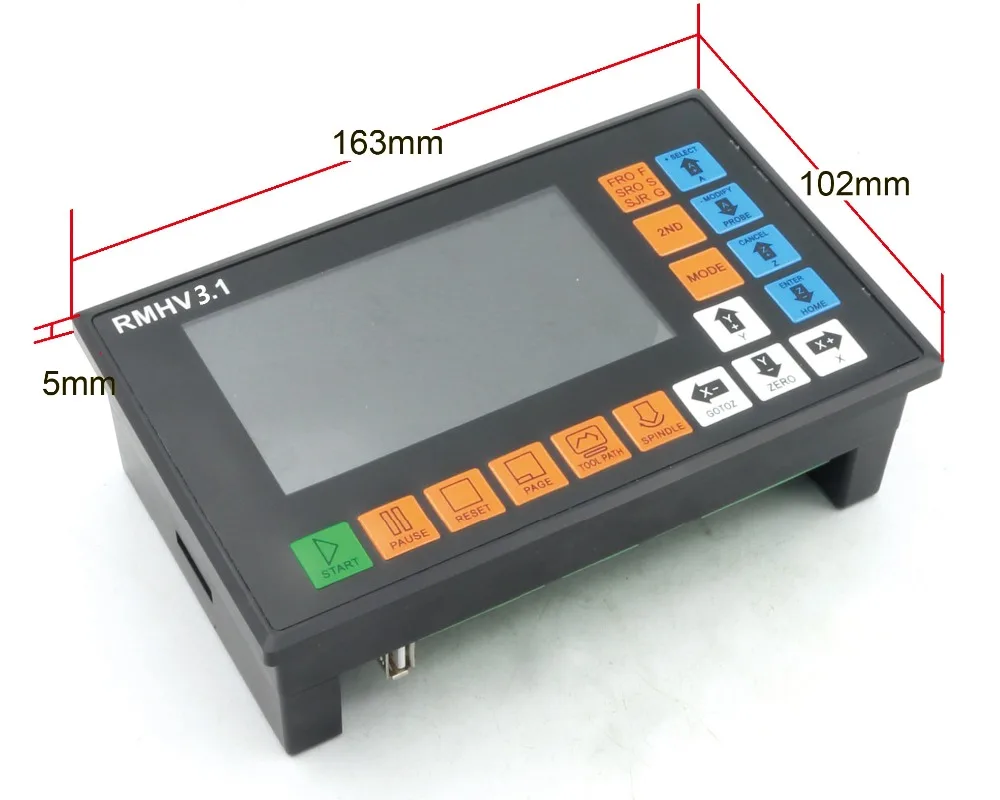

1,3 внешний вид, структура и размер

ВRMHV3.1Принимает встроенную конструкцию корпуса, которая может пробить квадратное отверстие на шкафу оборудования, а затем вставить это оборудование в отверстие для сквора. Используйте два механизма блокировки изнутри, чтобы зафиксировать это оборудование на шкафу оборудования, с простой установкой.

Размер панели изделия 163 мм * 102 мм * 5 мм;

Размер основного корпуса-156 мм * 93 мм * 45 мм;

Размер квадратного отверстия, установленного на шкафу оборудования, составляет 156 мм * 93 мм.

На передней части изделия составляет 17 ключа пользователя и 1 4,3 '-и 480*272 ЛСД (жидкокристаллический Дисплей), и изнаночная сторона входного сигнала, шпиндель, контроль, степпер/servo control, MPG и другие четыре набора интерфейсов, а также интерфейс USB и интерфейс питания. Пожалуйста, посмотрите на картинку 1-3 и картинку 1-4 в деталях.

Этот usb-интерфейс является стандартным usb-разъемом A-type, прикрепленным usb-удлинителем длиной 50 см с установочными наконечниками.

II.Подвесной маховик

Описание:
