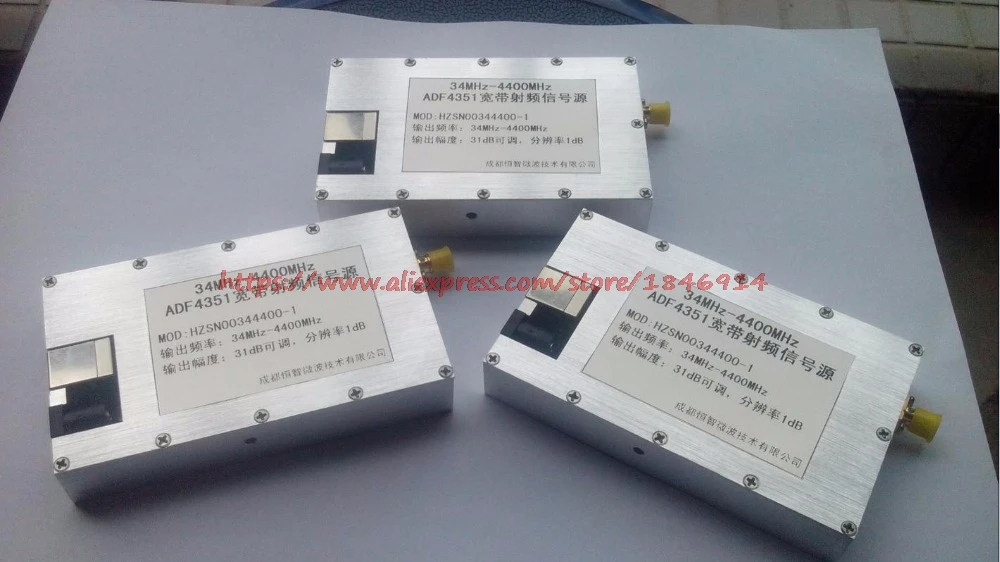

Генератор сигналов генератор частоты источник сигнала радиосигнала ADF4351BCPZ |

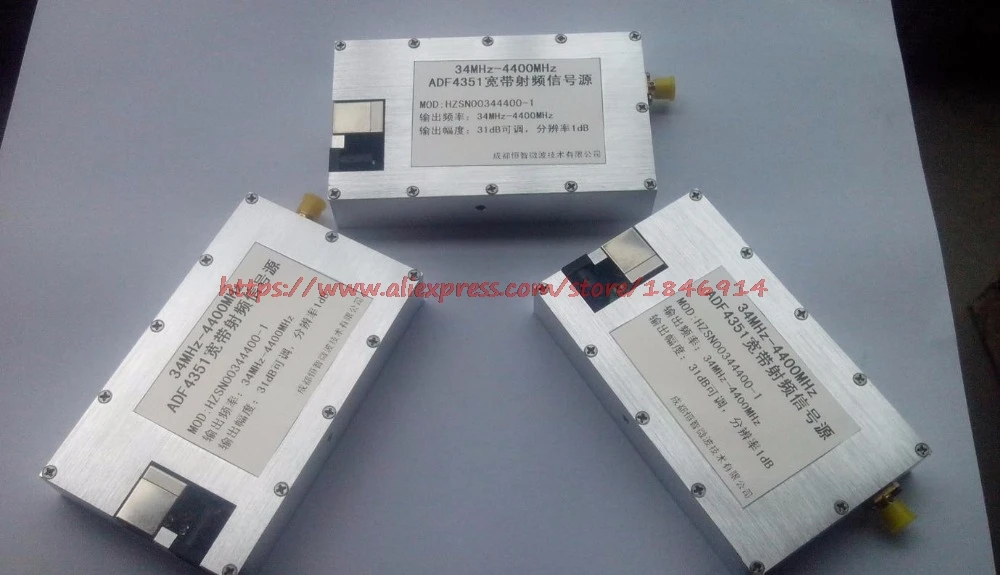

Генератор сигналов генератор частоты источник сигнала радиосигнала ADF4351BCPZ |

Третье поколение нового ADF4351 разработка широкополосного источника сигнала 34 МГц-4400 МГц Новый источник сигнала третьего поколения ADF4351 находится в первом поколении, на основе второго поколения, в соответствии с потребностями сотен пользователей для интеграции, много исследований и разработок по и аппаратной оптимизации По сравнению с предыдущими генераторами сигналов ADF4351, аппаратные улучшения являются следующими 1 последнее поколение кристаллического осциллятора с температурной компенсацией Сделано в Китае, объем большой, индекс фазового шума относительно плохой, объем относительно большой. В версии третьего поколения используется высокостабильный Кристалл компенсации температуры лисы США, много хорошего фазового шума. Кроме того, стабильность частоты улучшилась много, можно сделать 0,1-0.5ppm. Цена дороже, чем у домашних кристаллов. 2 все больше и больше пользователей выдвигают требования, необходимо добавить внешний источник на сигнальный чип или другой интерфейс управления MCU (последнее поколение источника сигнала обеспечивает только интерфейс управления USB, нет другого интерфейса управления). В соответствии с потребностями пользователей, источник сигнала третьего поколения обеспечивает Стандартный UART серийный разъем, RXD, TXD, GND три линии, И открыть протокол управления пользователем, чтобы облегчить пользователю сделать две разработки. 3 чип питания. Преобразователь питания к PLL интегральная схема от источника питания, поколение AH33 питания постоянного тока в переменный конвертер, 12V непосредственно в 3,3 V, преобразователь мощности выходного спектра фазового шума и побочных эффектов достаточно велик, чтобы найти работу. Новый источник сигнала третьего поколения, чтобы отказаться от AH33, переключиться на производство японской компании TOREX power серии XC, фактическое измерение фазового шума ADF4351 PLL было уменьшено до теоретического предела. Он полностью соответствует идеальному индексу фазового шума, описанному в руководстве ADF4351. По сравнению с предыдущими генераторами сигналов ADF4351, оптимизация программного обеспечения-это следующие улучшения 4 частоты шаговый двигатель Предыдущее поколение частоты ADF4351 100 кГц. Многие пользователи отражают Шаг частоты 100 кГц недостаточно, надеясь создать меньший Шаг частоты. Таким образом, частота источника сигнала нового третьего поколения увеличена до разрешения 10 кГц В разработке этого нового поколения источника сигнала, я надеюсь достичь частоты шаг 1 кГц, но в конце данных, если хотите очень хороший фазовый спектр шума, затем частота фазы должна быть высокой. Машина использует частоту обнаружения фазы 20 МГц. Вывод заключается в том, что использование фазовой частоты 20 МГц, затем, минимальное разрешение не может быть 1 кГц, весит снова и снова, третье поколение фокуса дизайна ADF4351-это защита фазового шума, частоты самого маленького шага. 5 подметания В работе многие пользователи хотят, чтобы источник сигнала обладал функцией частоты развертки, источник сигнала предыдущего поколения не является функцией частоты развертки. Таким образом, в новом источнике сигнала третьего поколения для увеличения функции развертки. Может сканировать весь частотный диапазон, но также может быть отсканирован в указанном пользователем диапазоне частот, с учетом проблемы времени сканирования, текущее разрешение развертки составляет 100 кГц, а не 10 кГц. 6 интерфейс управления: Интерфейс управления USB и интерфейс управления TTL UART, используемый для установки частоты и выходной мощности и частоты развертки 7 очень низкий Фазовый шум: (измеряется) 35 МГц: -120dBc @ 10 кГц 100 МГц: -120dBc @ 10 кГц 1000 МГц: -111dBc @ 10 кГц 3000 МГц: -102dBc @ 10 кГц 4400 МГц: -96.7dBc @ 10 кГц Отличный Фазовый шум, может использоваться в качестве местного осциллятора, Вместо того, чтобы просто использовать источник сигнала 8-ходовой переключатель мощности: 35 МГц: 19.5dBm 100 МГц: 19.5dBm 1000 МГц: 18dBm 3000 МГц: 15dBm 4400 МГц: 10dBm Размеры: 99*60*16 мм
