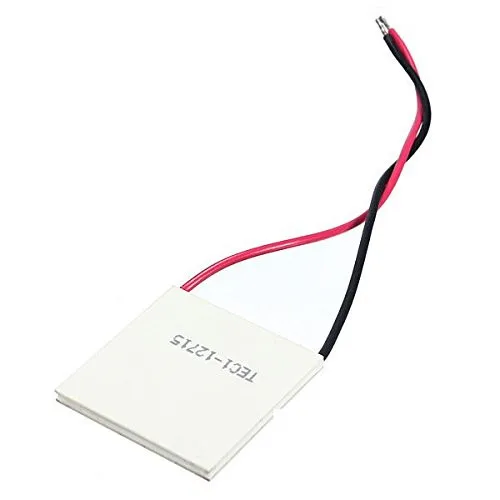

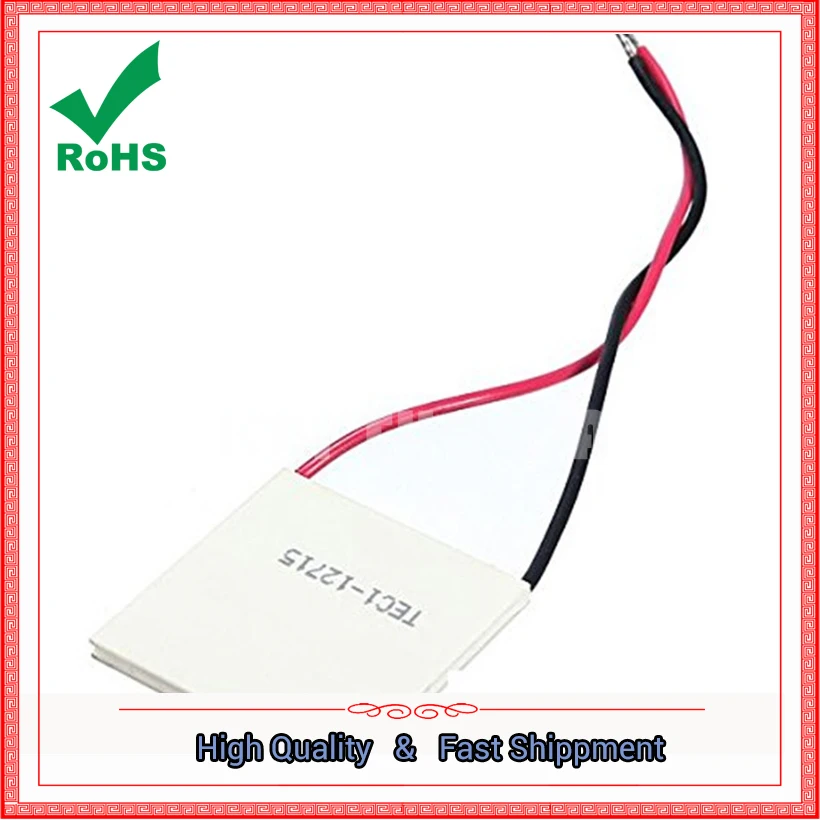

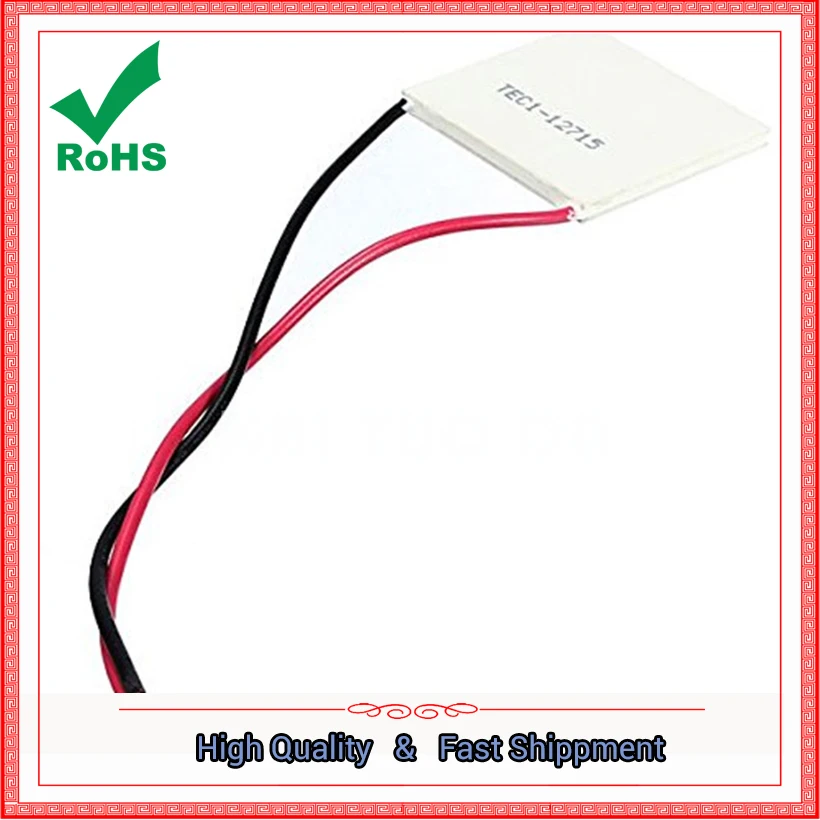

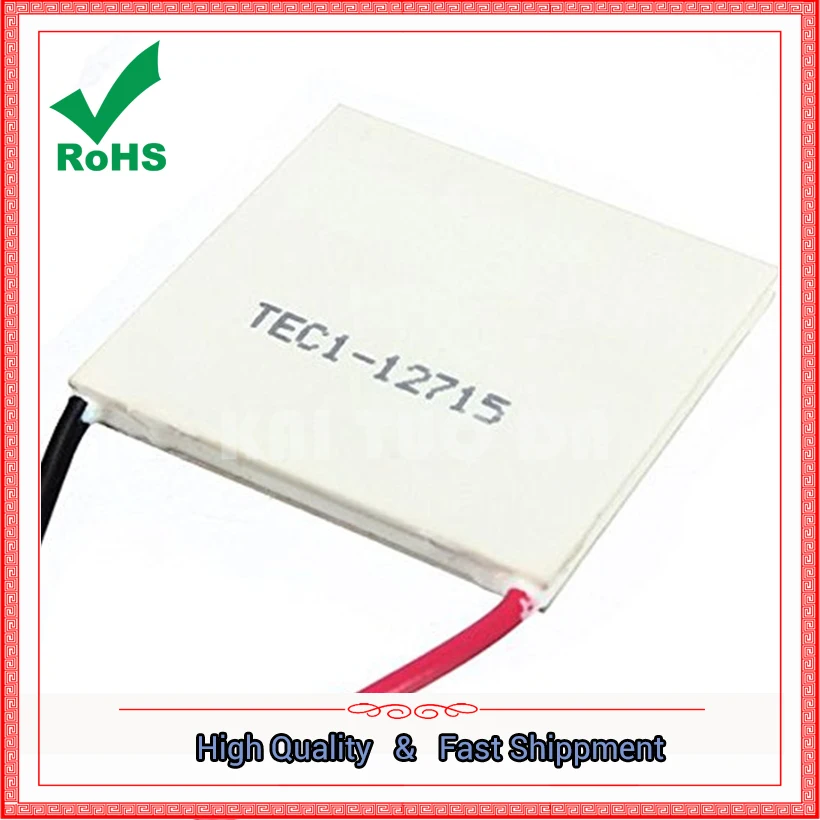

Мощный охладитель TEC1-12715 полупроводниковый охлаждающий чип 40*40






EМодуль TEC1-12715 помимо(Небольшой холодильник для хранения еды, портативный автомобильный инкубатор, жидкостное охлаждение и термостат и т. д.)

Советы покупателям:

1. Охлаждение делится на холодную и горячую стороны. Холодильные пленки обычно печатаются на поверхностиХолодныйЛицо, пустое лицо дляТеплаУход за кожей лица!

2. Шасси обычно загружается напряжение DC12V (DC)!

3. В случае охлаждения испытательного элемента, нет чехла для радиатора. Мощность не может быть более двух секунд, в противном случае она выгорит. Ответственные покупатели сами отрицательные!

Простой метод испытания холодной пленки

                    Метод работы: одна рука, чтобы держать две стороны охлаждающего элемента, другая рука к охлаждающей части провода в батарее на полюсахКрасная линия давит на положительный полюс, а черная линия находится на отрицательном полюсе), Если вы чувствуете себя немного холодной стороной микро-горячей, тогда охлаждающая пленка хорошая, вы можете работать должным образом.

Использование охлажденных таблеток

                           1. Рабочее состояние охладителя-одна сторона холодной стороны лихорадки, холодная работа на холодной поверхности должна быть хорошей жарой, строго запрещено при отсутствии условий охлаждения на охлаждающую пластину мощностью более 2 секунд, что приводит к перегреву покупателей на свой собственный риск. Охлаждение и охлаждение охлаждающей пластины должны быть горячими и холодными с обеих сторон комнаты, чтобы вернуться к комнатной температуре (обычно более 5 минут), прежде чем продолжить, В противном случае легко привести к повреждению линии охлаждения и разрыву керамической панели.

2. Когда охлаждающая пластина используется для охлаждения, красная линия соединена с положительным полюсом источника питания, а черный провод соединен с отрицательным источником питания. Источник питания должен использовать импульсный источник питания с пульсационным коэффициентом менее 10%. Общая сварочная сторона керамической стороны керамической поверхности для горячей поверхности. Если красная линия подключена к отрицательному источнику питания, черная линия подключена к источнику питания, холодная и холодная поверхность холода.

3. Охлаждающая поверхность не устанавливается, когда устройство теплоотвода не включается; Тепловыделение горячей поверхности приведет к чрезмерной температуре, чем Температурный Предел охлаждающей пластины горячей поверхности 100 градусов, что привело к холодному сгоранию тепла. Из-за того, что холодная пленка отличается от холодной и горячей температуры, чем ниже температура горячей поверхности, тем ниже температура холодной поверхности, тем лучше охлаждающий эффект.

4. Чиллер изготовлен из двухсторонних керамических панелей и полупроводниковых материалов благодаря сочетанию припоя с низкой температурой плавления, прочность не высокая, являются хрупкими материалами, пользователь должен, пожалуйста, мягко, не ударяйте, но не можете упасть с высоты, чтобы избежать повреждения, вызванного разрывом керамической панели.

Узнайте охлажденной таблетки

Правила именования для моделей чиллеров состоят из шести частей. Такие как TEC1-12706

Первая часть: С те, что термоэлектрические компоненты охлаждения, является аббревиатурой английского термо-электрического;

Вторая часть: что Структура типа холодной пленки, широко используемая керамическая холодильная пленка(Площадь поперечного сечения термоэлектрического элемента больше, чем1 мм2) С, небольшие керамические термоэлектрические охлаждающие компоненты, также известные как микроэлектрические охлаждающие компоненты (Площадь поперечного сечения термоэлектрического элемента1 мм2) С S сказал, есть металлическая структура с м сказал;

Третья часть: Количество слоев (серия) холодной пленки, с арабскими цифрами, количество слоев холодной пленки от 1 до 6 слоев, чем больше слоев, чем больше разница в температуре.

Часть 4: количество пар (P, N nodes), которые представляют собой гальваническую пару, выраженное тремя арабскими цифрами, такими как 127 пар.

Часть 5: указывает на максимальную разницу температур, допускаемую охлаждающей пластиной, выраженную в виде двузначных арабских цифр, например 06, что ток 6A, ток-это конечное напряжение в экстремальном пределе ограничения тока, когда охлаждающий компонент увеличивает температуру, это приведет к падению тока.

Часть 6: указывает на состояние внешней поверхности охладителя, выраженное в английских буквах не более двух цифр. Слой металлизации не означает, что монолитный слой металлизации представлен T, а двухсторонний слой металлизации представлен TT.

Практическое применение охлажденных таблеток

В практическом применении 125 серий (то есть пар из 127 пар) холодной пластины обычно загружается напряжение 12 В. Например: TEC1-12706, предельное напряжение является гальваническим логарифмом * 0,12 ie 127*0,12 15,4 V, нормальное рабочее напряжение составляет около 78% предел напряжения, что является 15,4*78% = 12V, рабочий ток при нормальном рабочем напряжении для максимально допустимого значения тока 78% или 6*78% 4.7A, Напряжение становится низким, ток также будет низким, температура теплового радиатора холодной пленки выше, чем ниже ток; холодная мощность = гальванический логарифм * максимально допустимое значение тока * 0,07 = 127*6*0,07 53 Вт; Холодная Пленка при практическом применении разницы температур и коэффициента использования около 60% до 70% от теоретического значения холода теплотворная способность-это сумма мощности охлаждающего листа и охлаждающая способность охлажденного листа, так что коэффициент использования охлажденного листа составляет более 100%.
