Автомобильный диагностический иммобилайзер байпас Авто ECU Программатор vag Immo для

Автомобильный диагностический иммобилайзер байпас Авто ECU Программатор vag Immo для

Автомобильные диагностические кабели иммобилайзер обход Авто ECU программист vag Immo Обход для vw

Введение
Обход для Au- di S koda Seat ECU Unlock иммобилайзер инструмент

Использование:
Tdi EDC16- immo off
Tdi EDC16- immo on
K-line + Can

Тест на дисках:

0281011XXX
K-Line

0281011145 Passat B5 2,0 Tdi механический переключатель
0281011258 Tourareg 2,5 Tdi
0281011364 A3 1.9Tdi 2004
0281011383
0281011385
0281011568 T5 2,5 Tdi 2006/2007
0281011843 Golf5 2,0 Tdi 2004
0281011844 Touran 2,0 Tdi 2004
0281011855 T5 1,9 Tdi 2003
0281011856 T5 1,9 Tdi 2005
0281044882 Caddy 1,9 Tdi 2006
0281011883 Sk od a Octavia 1,9 Tdi 2004-2010
0281011900
0281011945
0281011946 Touran 1,9 Tdi 2006
0281011907 Touran 2,0 Tdi

0281012XXX
K-Line

0281012220 GOLF5 1,9 Tdi 2005
0281012390 Caddy 1,9 Tdi 2003-2010
0281012696 Seat Alhambra, Sharan 2,0 Tdi 2005-2010
0281012698 S koda Super B 2,0 Tdi 2006
0281012762 T5 1,9 Tdi 2006-2010
0281012792

Банка
0281012113 для Aud.i A4 2,0 Tdi 2008
0281012545 для AU D.I 1,9 Tdi 2007
0281012546 для Aud.i 1,9 Tdi 2006

0281012654 для Aud.i 2,0 Tdi 2005

0281013XXX
K-Line

0281013228 Jetta 2,0 Tdi 2007
0281013299 S koda Octavia2 2,0 Tdi 2005-2011
0281013302 Touareg 2,5 Tdi 2005-2010
0281013311 Passat 2,0 Tdi 2005-2009
0281013440 Passat C 2,0 Tdi 2005-2009
0281013606 Golf5 1,9 Tdi 2006

Банка
0281013177 A6 2,7 Tdi 2007

0281014XXX
K-Line
0281014004
0281014044 Touran 1,9 Tdi 2006-2010
0281014049 T5 2,5 Tdi 2007
0281014064 Golf 1,9 Tdi 2006-2008
0281014128 тауран 1,9 Tdi 2006-2010
0281014136 S koda Octavia II 1,9 Tdi 2006-2010
0281014891 T5 2,5 Tdi 2009

Банка
0281014384 A6 2,7 Tdi 2007

Некоторые до 2006 года и даже до 2008 года (без AU D.I с кодовым насосом)

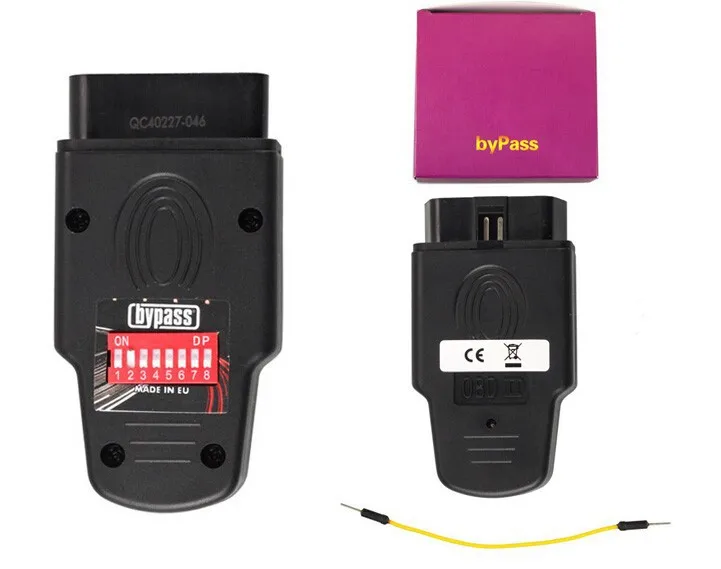

Выбранная необходимая программа с swtiches:
Tdi EDC16 K-Line immo off(3)
Tdi EDC16 K-Line immo on(1 + 3)
Tdi EDC16 Can 1,9-2,0 immo off(1 + 3 + 5)
Tdi EDC16 Can 1,9-2,0 immo on(2 + 3 + 5)
Tdi EDC16 Can 2,7 immo off(1 + 2 + 3 + 5)
Tdi EDC16 Can 2,7 immo on(4 + 5)
Tdi EDC15 immo off(2)
Tdi EDC15 immo off(2 + 1)

Как использовать:
Включите переключатель зажигания
Подключите устройство к диагностической вилке
Светодиод быстро мигает, если после одного минуты он медленно мигнет, затем отключите устройство, затем immo выключится постоянно. Если он не будет работать в первый раз, то Повторите шаги от начала.

Бензин, дизель без банки (около 2001)-Аварийный Запуск (1)

Соедините с головкой кабелей вилки приборного блока или immo, как на фото
Подключите устройство к диагностической вилке
Включение зажигания (до 10 секунд)
Если светодиод мигает медленно, включите автомобиль.

Бензин, дизельное топливо без банки (около 2001) аварийный запуск после соединительные штифты приборного блока или immo

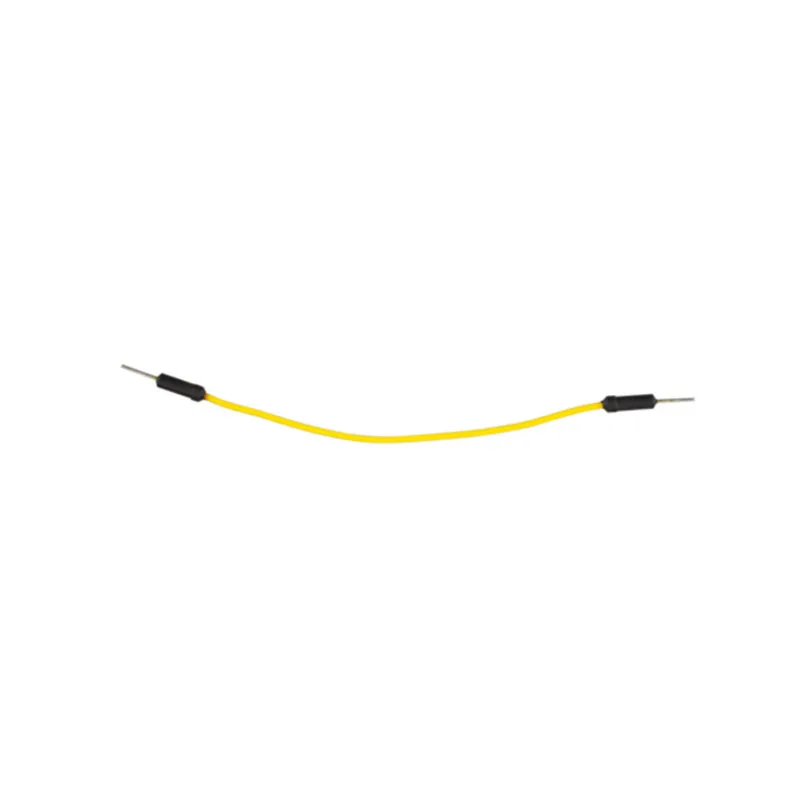

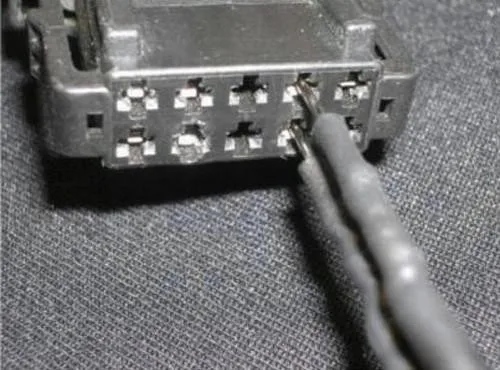

Соедините с головками кабелей контакты приборного блока

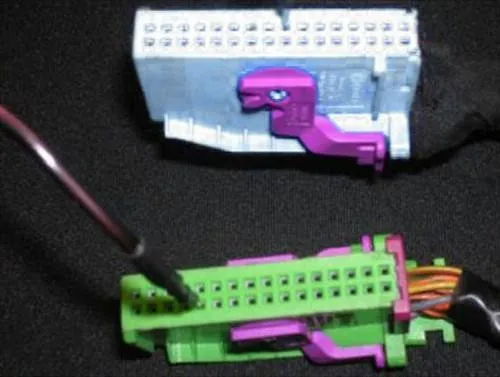

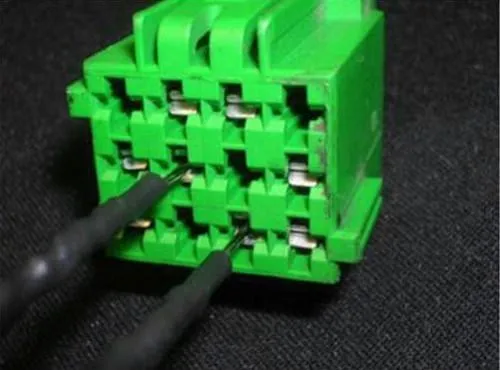

Подключите головки кабелей к 5-му контакту в зеленой вилке приборного блока и 25-ю в синей вилке (для Aud.i pin 28)

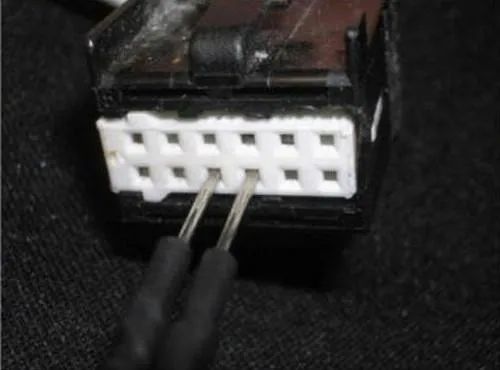

С immo box:

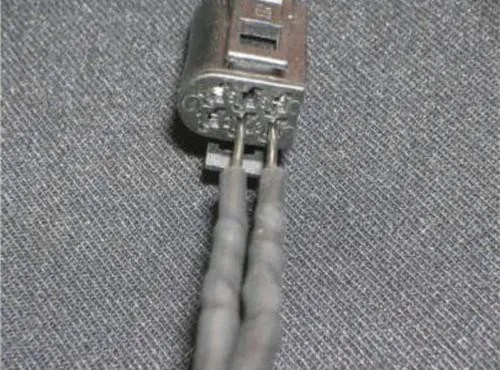

Штепсельная Вилка с 6 штифтами, головки кабелей для штифта 2 и 3

Штепсельная Вилка с 8 штифтами, головки кабелей для штифта 7 и 8

Штепсельная Вилка с 12 штифтами, головки кабелей для штифта 9 и 10

Штепсельная Вилка с 10 штифтами (старые автомобили без консервной банки) головки кабелей для штифта 7 и 8

Штепсельная Вилка с 12 штифтами, головки кабелей для штифта 6 и 8

Иммобилайзеры симулятор

Подключение эмулятора
Красный-мощность
Синий-GND
Зеленый-код
Белый-CAN L
Черный-CAN H

Два светодиода:
Whilte Светодиодный источник питания
Синий светодиод-информация о передаче
-Все выключатели выключены-диагностический режим 2 сек не светильник/1 сек будет мигать
-Настройка к драйверу-мигание 1 сек
-После регулировки 2 секунды включается светильник, а затем останавливается в течение 1 сек

Citr oen, Pegueot, Renault ECU с процессором TMS374-immo
Электропитание эмулятора + 5 В!
Подключение: посмотрите инструкцию к эмулятору immo NO.6

Daewoo ECU с процессором HC11F1-immo
Подключение: посмотрите инструкцию к эмулятору immo No.7

Fiat, Cit roen, Peugeot без CAN-immo
Подключение: посмотрите инструкцию к эмулятору immo NO.8

Kia Sportage 2,0 Tdi-immo
Подключение: посмотрите инструкцию к эмулятору immo NO.9

Matiz, Tacuma и Lanos 1 4 hybrid-immo
Подключение: посмотрите инструкцию к эмулятору immo NO.10

Mercedes CR без CAN-immo
Подключение: посмотрите инструкцию к эмулятору immo NO.11

Мерседес CR1 с CAN старше-immo

Подключение: посмотрите инструкцию к эмулятору immo NO.12

Mercedes CR2 с can новее-immo

Подключение: посмотрите инструкцию к эмулятору immo NO.13

Ni-ssan с 2000-2002 года-immo

Подключение: посмотрите на insutrction к эмулятору immo NO.14

OPEL immo на HD05-immo

Подключение: посмотрите инструкцию к эмулятору immo NO.15

Renault без CAN-immo

Подключение: посмотрите инструкцию к эмулятору immno NO.16

Suz uki с памятью OKI-immo

Подключение: посмотрите инструкцию к эмулятору immno NO.17-18

Су Зуки с X24C01-immo памяти

Подключение: посмотрите инструкцию к эмулятору immo NO.17-18

Citr oen-Peugeot CAN-immo

Подключение: посмотрите инструкцию к эмулятору immo NO.19

Mercedes ESL-электронный эмулятор блокировки столбца-immo

Подключение: посмотрите инструкцию к эмулятору immo NO.20

Симулятор детектора сидений occumpant
Эмулятор подключается к вилке под пассажирским сиденьем, вместо оригинального детектора сидения

Есть 3 кабеля:
+ 12 В ACC
Наземный
Цифровой сигнал
Перед подключением эмулятора Используйте мультиметр для проверки сигналов на штифтах в штепсельной вилке!

B M W european to 2007 с пластиковым детектором безопасности
-E65 E60 E63 E90 X5
Без установленного детского удерживающего устройства

Детектор пассажиров Mercedes-seat
-E-class W211(2002-2004) с com.airbag Temic
-S-класс W220(2003-2005)
Без установленного детского удерживающего устройства

Детектор пассажиров Mercedes-seat
-A-Class W168(1997-2001)
-C-класс W202(1999-2001)
-Vito W638-2003
-Мл с comp. Подушка безопасности TRW 1999
-E W210 to 1999
-E-класс перед поднятием с лампой подушки безопасности без установленного детского удерживающего устройства
