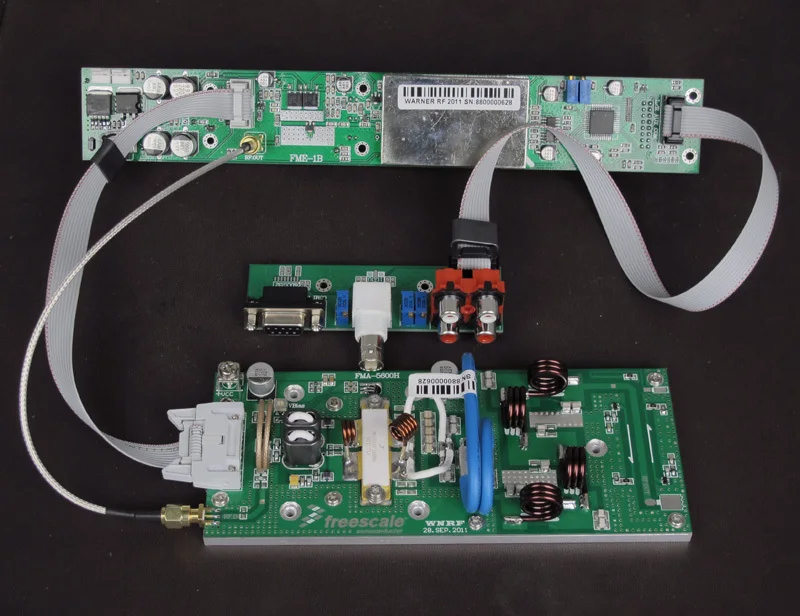

0-600 Вт Радио Вещательной станции FM передатчик комплекты PCB

Обзор: материнская плата

1. Применяется самый продвинутый транзистор LDMOS MRFE6VP5600H на новом усилителе, что делает его более высоким VSWR, который может достигать 65:1. В то же время, он по-прежнему может сопротивляться коэффициенту усиления 28 дБ и эффективности 80%. Хорошая производительность значительно превысила BLF574

2. Архитектурное предложение, которое мы подняли для FSN-600, эффективно с меньшим объемом бюджета, используя материал PCB тефлон. Состоит из LPF и силового детектора. Между тем, интерфейс FME-1B совместим. И установка более простая и быстрая в сочетании с FME-1B. Причина, по которой мы делаем это, заключается в снижении порога установки для передаточного оборудования 600 Вт. Даже новому члену нужно только не более получаса;

3. Хотя мы не предоставляем бесплатную гарантию обслуживания для предыдущего производства, мы изменили правило, так как мы продаем продукцию FSN-301. Если вы покупаете любой из двух передатчиков, вы можете наслаждаться двумя годами бесплатной гарантии после продажи для LDMOS и один год для всех аппаратных средств. Чего раньше никогда не было.

Особенности:

-Напоминание: это набор и требуется квалифицированная сборка.
-В комплект входит Плата усилителя, панель управления, интерфейсная плата и соединительные кабели.
-Регулируемая мощность: 0-600 Вт
-ЖК-дисплей отображает рабочую частоту, громкость, температуру, переднюю мощность, отраженную мощность и SWR, управление одной ручкой.
-Автоматическое управление питанием, поддерживающее выход на любом заданном уровне, обеспечиваемом функцией защиты SWR и защитой от температуры, поднимает сигнал тревоги, как только обнаруживает любые проблемы во время работы.

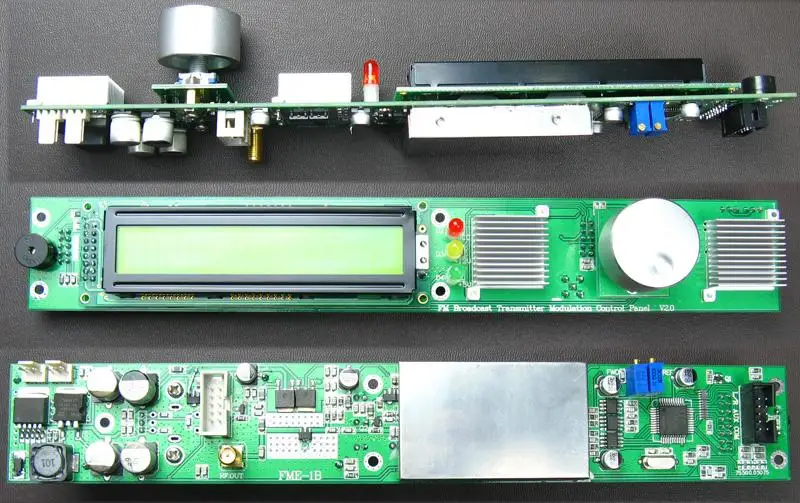

(1) Панель управления

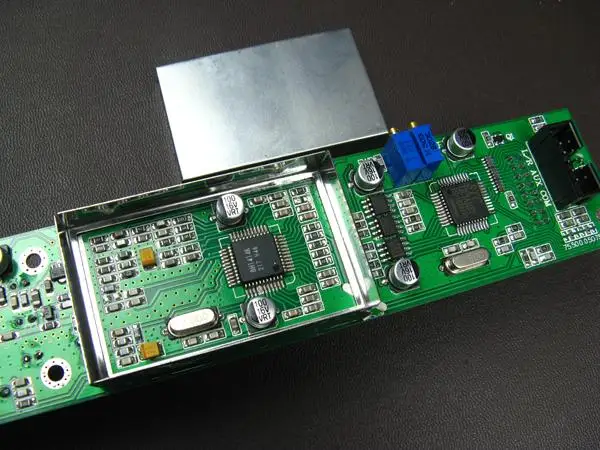

-Он включает в себя FM цепь модуляции, пользовательский интерфейс цепи, RF привод цепи, схемы управления вентилятором, автоматический регулятор мощности цепи.
-Выход RF этой платы составляет 1 ватт.

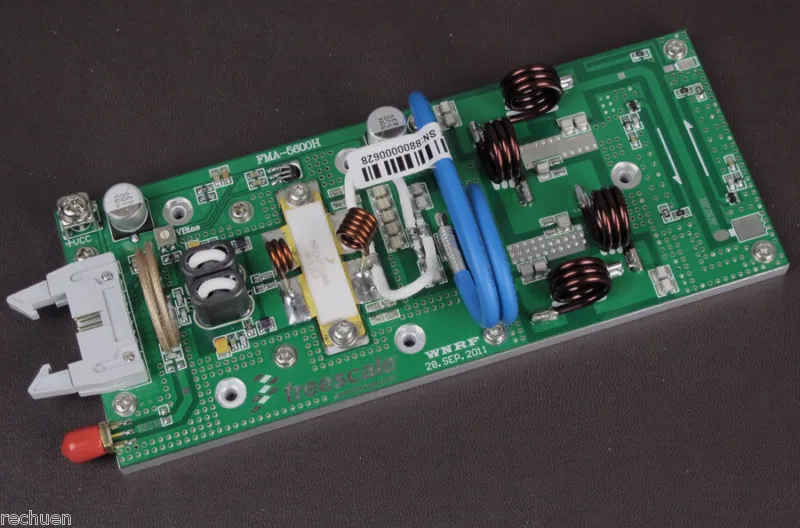

(2) Плата усилителя

-Схема усилителя включает в себя схему усилителя мощности, схему измерения мощности и SWR, цифровую схему определения температуры.

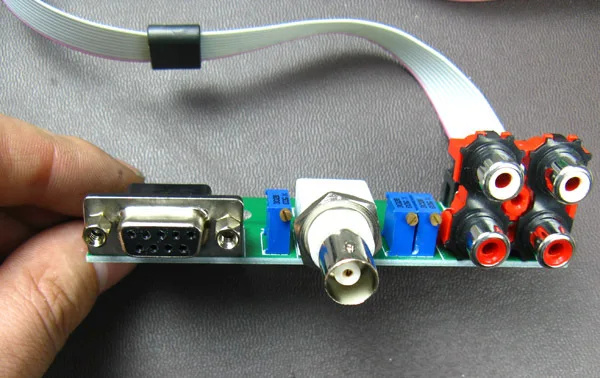

(3) плата интерфейса

-Двойной стерео аудио входной интерфейс.
-Порт RS232 (только для отладки заводской программы).
-AUX интерфейс (внешний SCA, RDS модулятор ввода).
-Предустановленный Уровень входного сигнала потенциометра.

(4) соединительные кабели

-Подключение платы управления с кабелем платы усилителя.
-Подключение платы управления с кабелем платы интерфейса.
-РЧ кабель: Подключите панель управления с окончательной ступенчатой усилительной платой.
-Защита от шуток, разработанная по цвету с интерфейсом IDC.

Технические характеристики:

-Напряжение источника питания: 50 В постоянного тока
-Выходная мощность: от 0 до 600 Вт Регулируемая (шаг 1 Вт) ± 0,2 дБ
-Диапазон частот: 87,5-108 МГц
-Частотный диапазон: 0,1 МГц
-Рабочий ток: Менее 17а
-Входная мощность: менее 1 Вт
-Гармоническое подавление: -65 dBc
-Рабочая температура: -10 ℃ ~ 50 ℃
-Стабильность частоты: ± 10 ppm (от-10 ° C до + 60 ° C)
-Частотная характеристика: 50 - 15000 Гц
-SNR: более 50 дБ
-Искажение: менее 0.5%
-Паразитная Амплитудная Модуляция: менее 0.2%
-Отклонение частоты: менее ± 75 кГц
-Режим модуляции: WFM
-Сигнал передачи: FM стерео или моно
-Конструкция настройки: стабильная технология PLL
-Уровень аудиовхода: -15 дБ Макс: -30 дБ
-Стерео разделение: более 40 дБ
-Выходное сопротивление: 50 Ом
-FME-1B Размер панели: 260 мм (Д) * 30 мм (Ш) * 39 мм (T)
-Размер платы усилителя: 170 мм (Д) * 70 мм (Ш) * 70 мм (T)

Посылка включает в себя:

-Плата усилителя * 1
-Панель управления * 1
-Плата интерфейса * 1
-Соединительный кабель * 3

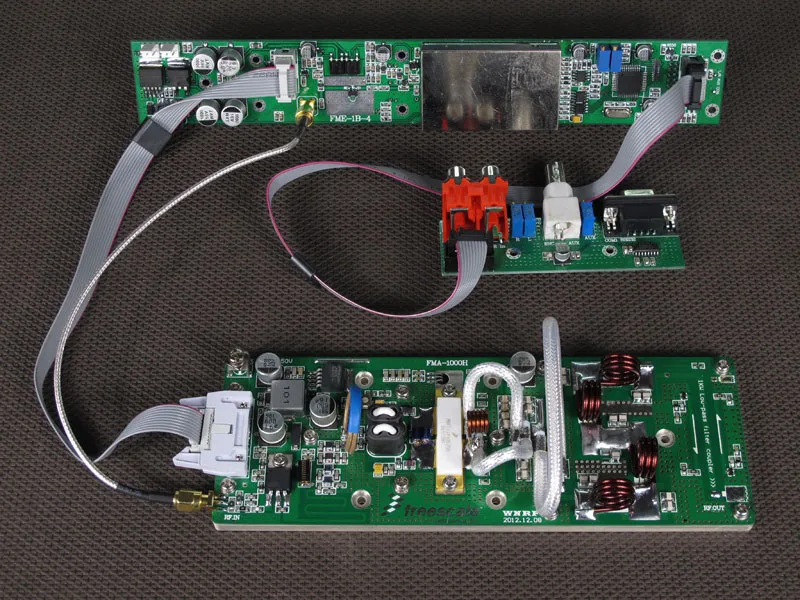

FSN-1000 0-1000 Вт 1 кВт fm-передатчик PCB комплект

Особенности:

-Напоминание: это набор и требуется квалифицированная сборка.
-В комплект входит Плата усилителя, панель управления, интерфейсная плата и соединительные кабели.
-Регулируемая мощность: 0-1000 Вт
-ЖК-дисплей отображает рабочую частоту, громкость, температуру, переднюю мощность, отраженную мощность и SWR, управление одной ручкой.
-Автоматическое управление питанием, поддерживающее выход на любом заданном уровне, обеспечиваемом функцией защиты SWR и защитой от температуры, поднимает сигнал тревоги, как только обнаруживает любые проблемы во время работы.

(1) Панель управления

-Он включает в себя FM цепь модуляции, пользовательский интерфейс цепи, RF привод цепи, схемы управления вентилятором, автоматический регулятор мощности цепи.
-Выход RF этой платы составляет 1 ватт.

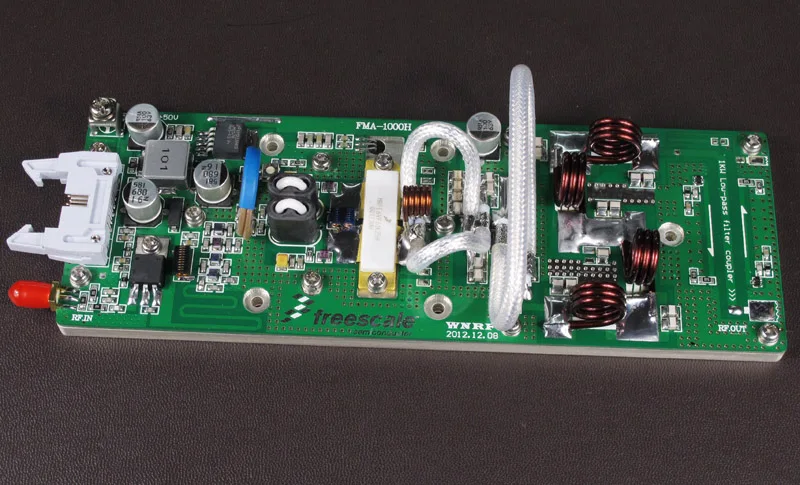

(2) Плата усилителя

-Схема усилителя включает в себя контур усилителя мощности MRFE6VP61K25H, схему измерения мощности и SWR, цифровую схему обнаружения температуры.

(3) плата интерфейса

-Двойной стерео аудио входной интерфейс.
-Порт RS232 (для отладки программы, опционально).
-Интерфейсу AUX.
-Предустановленный Уровень входного сигнала потенциометра.

(4) соединительные кабели

-Подключение платы управления с кабелем платы усилителя.
-Подключение платы управления с кабелем платы интерфейса.
-РЧ кабель: Подключите панель управления с окончательной ступенчатой усилительной платой.
-Дурак-защита разработан по цвету с IDC interfact

Технические характеристики:

-Напряжение источника питания: 48 В постоянного тока
-Выходная мощность: от 0 до 1000 Вт Регулируемая (шаг 1 Вт)
-Диапазон частот: 87,5-108 МГц
-Частотный диапазон: 0,1 МГц
-Рабочий ток: менее 25 А
-Входная мощность: менее 1 Вт
-Гармоническое подавление: -65 dBc
-Рабочая температура: -10 ℃ ~ 50 ℃
-Стабильность частоты: ± 10 ppm (от-10 ° C до + 60 ° C)
-Частотная характеристика: 50 - 15000 Гц
-SNR: более 50 дБ
-Искажение: менее 0.5%
-Паразитная Амплитудная Модуляция: менее 0.2%
-Отклонение частоты: менее ± 75 кГц
-Режим модуляции: WFM
-Сигнал передачи: FM стерео или моно
-Конструкция настройки: стабильная технология PLL
-Уровень аудиовхода: -15 дБ Макс: -30 дБ
-Стерео разделение: более 40 дБ
-Выходное сопротивление: 50 Ом
-Размер платы усилителя: 160 мм (Д) * 70 мм (Ш) * 8 мм (T)

Посылка включает в себя:

-Плата усилителя * 1
-Панель управления * 1
-Плата интерфейса * 1
-Соединительный кабель * 1
