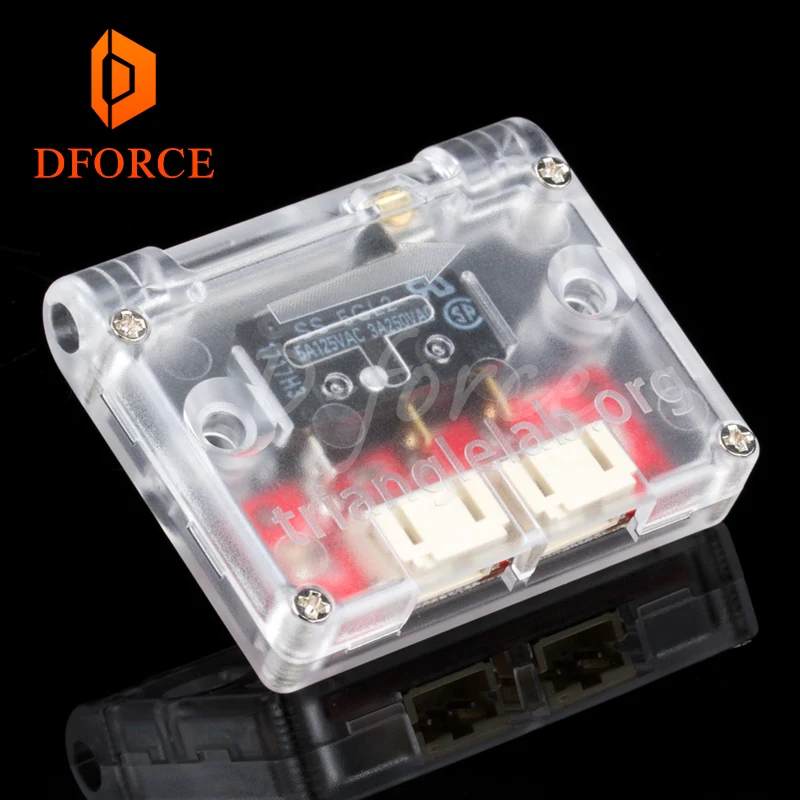

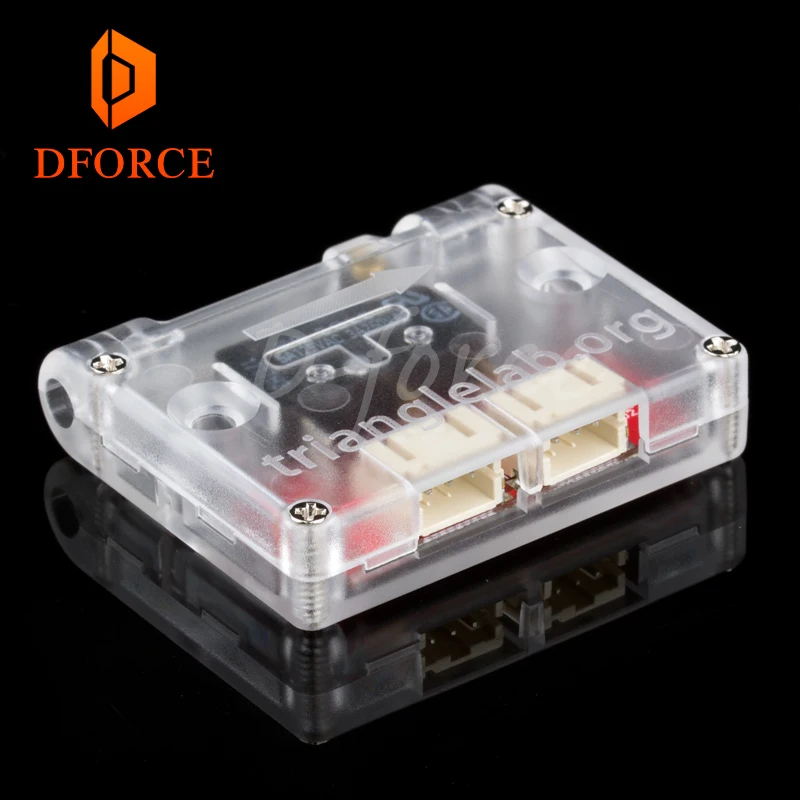

Этот блок датчиков разрыва накала предназначен для определения того, закончена ли ваша печать накала.

Во время печати, если устройство обнаружит, что нет нити накала, он отправит сигнал на главную плату.

При правильных настройках прошивки печать приостанавливается, пока оператор не перезагрузит нить накала и не возобновит печать.

Работает со всеми доступными материалами; Гибкий, прозрачный, непрозрачный, наполненный и т. Д.

Блок может обрабатывать одновременно как можно больше нитей. Как только одна из них будет отсутствовать, устройство отправит сообщение на следующую, вплоть до основной платы.

В комплекте два винта, поэтому вы можете установить его там, где хотите.

Работает практически с любым принтером.

Прочный корпус для инжекционного моделирования и компоненты промышленного класса.

Напряжение питания 3,3-5 В

Рабочая температура ниже 80 ℃

Диаметр нити 1,75 мм (1-2 мм)

Наличие нити низкое

Нить отсутствует высокая (равно напряжению питания)

Установите Устройство после катушки и перед Экструдером.

Закрепите его на принтере, рекомендуется использовать нить накала.

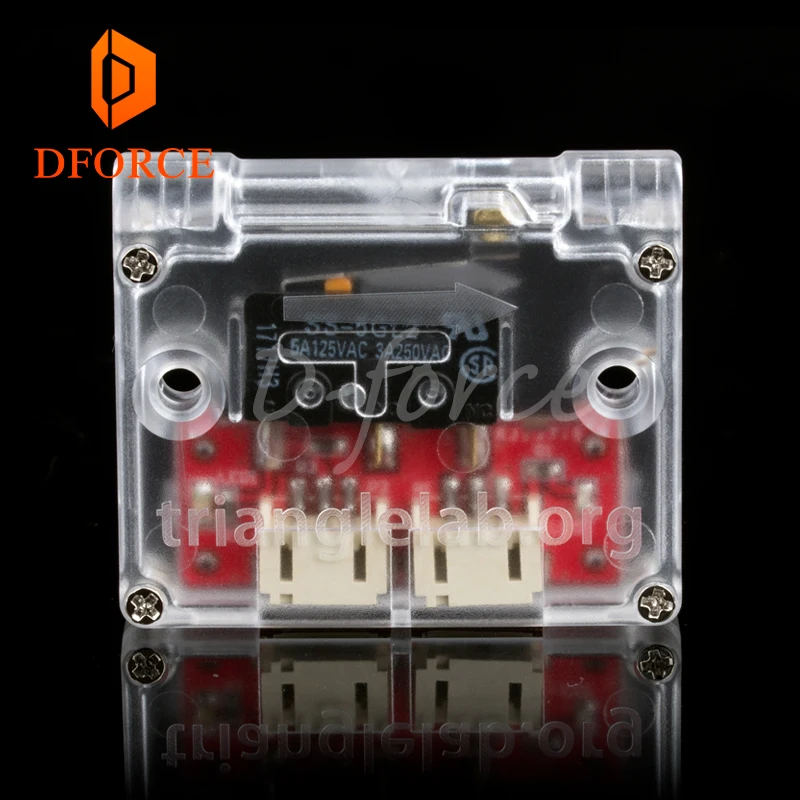

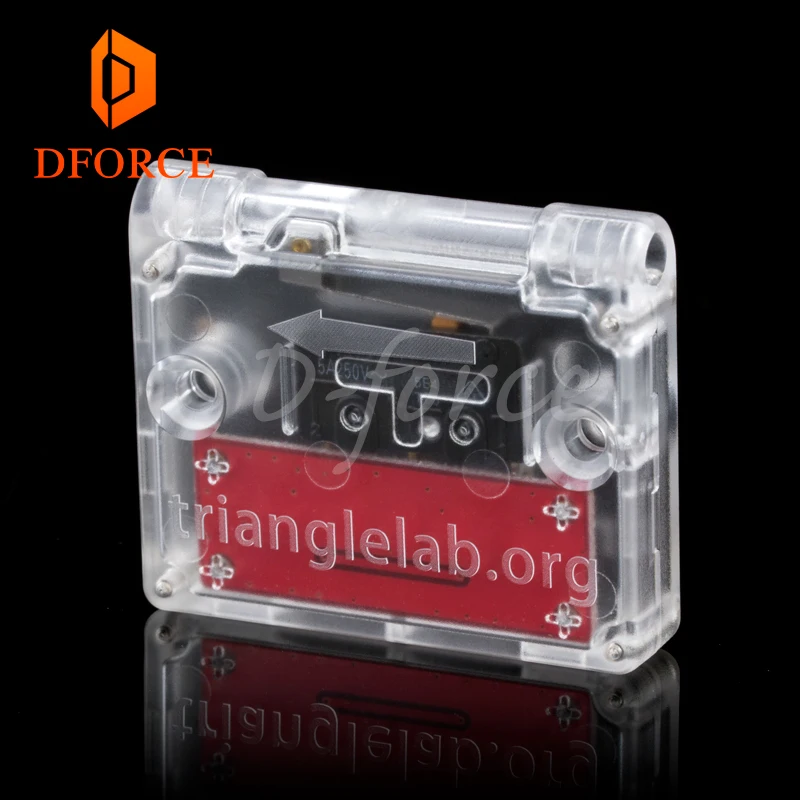

• Обратите внимание на направление, указанное стрелкой на теле.

Вставьте трубку из ПТФЭ 4 мм в обе стороны устройства для наведения нити и уменьшения трения.

Красный 3,3-5 В

Желтый/синий сигнал

Черный GND

Сервоконтакты всегда имеют правильные контакты: 5 В, земля и сигнал.

Большинство контактов endstop будут иметь одинаковые 3 контакта, а иногда только сигнал и земля. Если у вас только эти два контакта, на основной плате должно быть 5 В.

Теоретически вы можете выбрать любые входные контакты на основной плате для сигнала.

Если вы хотите установить более одного устройства на один принтер, просто подключите устройство друг к другу, затем Подключитесь к основной плате в конце. Они просто параллельно соединяются на уровне цепи.

Поэтому выход сигнала не может определить, какой из них на самом деле заканчивается, но вы можете проверить мигасветодиодный на устройстве, чтобы узнать.

Марлин:

Убедитесь, что в вашем прошивке есть функция разрыва нити накала, вам нужен Marlin 1.1.0-RC7 или новее. Если вы используете более старую версию, свяжитесь с производителем 3D-принтера или обновите конфигурацию прошивки вручную.

Конфигурация. h

// # Определяйте фильтры _ runout_sensor

Конфигурация _ adv.h

// # Определение фильтра _ сменная _ функция

Контакты _ [название платы].h

# Define FIL_RUNOUT_PIN [цифровой контактный вход]

Повтор:

Убедитесь, что в вашем прошивке есть функция разрыва нити накала, вам нужен повторитель 0.92.9 или новее. Если вы используете более старую версию, свяжитесь с производителем 3D-принтера или обновите конфигурацию прошивки вручную.

Конфигурация. h

# Define ext0 _ jam_pin [цифровой контактный вход]

# Define JAM_METHOD 3

# Define JAM_ACTION 1

Гладкая посуда:

Пауза при отсутствии нити

Эта конфигурация позволяет использовать контакт для обнаружения, когда машина находится вне нити накала. Когда переключатель попадает из-за отсутствия нити накала, устройство ставится на паузу.

Другой переключатель настроен так, чтобы позволить вам возобновить работу машины после нажатия кнопки.

Дополнительная конфигурация позволяет указать команды, которые выполняются при приостановке работы машины и при возобновлении работы.

Переключатель. Фильтрация. Включите true # включить этот модуль

Переключатель. Фильтрация. Вход _ контакт 1,30 ^ # контакт, куда подключена кнопка выключения нити

Переключатель. Фильтрация. Выход _ on_command приостановить # команду приостановить

Переключатель. Резюме. Включите true # включить этот модуль

Переключатель. Резюме. input_pin 1,31 ^ # контакт, где подключена Кнопка резюме

Переключатель. Резюме. Команда output_on_command резюме # резюме

После подвешивания код G91_G0E-5_G0Z10_G90_G0X-50Y-50 # Gcode будет работать после подвешивания, затем Убери из строя
