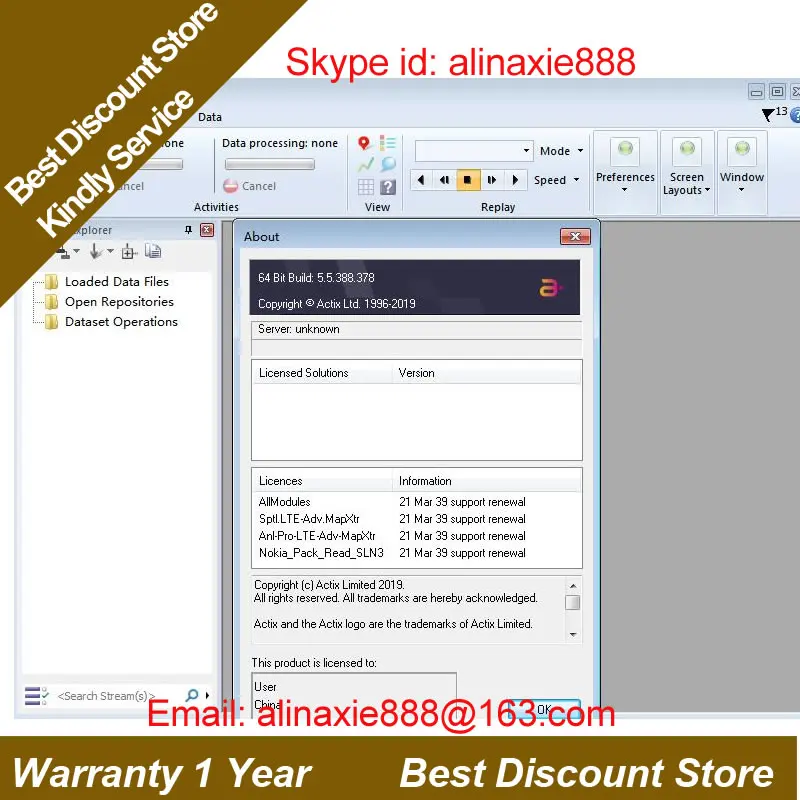

Бесплатная доставка DHL/EMS + 2019 01 компании Actix Analyzer5.5.388.378support volte Калифорния с
15 299,56 руб.
64x25 5x80 мм алюминиевый корпус Чехол печатная плата электрический PCB коробка сделай
325,88 руб.
Лучшая цена Gsm/cdma/wcdma/dcs 2g 3g усилитель сигнала сотового телефона ретранслятор
19 705,83 руб.
Фиксированная беспроводная терминальная платформа доступа для SIM телефона
5 500,19 руб.
Ebyte E01 ML01DP5 2 4 ГГц nRF24L01P IoT радиочастотный модуль Nordic nRF24L01 PA LNA 20 дБм 100 мВт 4g
276,16 руб.
Бесплатная доставка 1 шт. волоконно оптический Кливер SKL S2 250um 900um Высокая точность
3 557,15 руб.
Thingsend Store
Магазина Thingsend Store работает с 16.10.2017. его рейтинг составлет 90.57 баллов из 100. В избранное добавили 613 покупателя. Средний рейтинг торваров продавца 4.6 в продаже представленно 370 наименований товаров, успешно доставлено 123 заказов. 53 покупателей оставили отзывы о продавце.
Характеристики
Tcp/ip промышленный rs232 модем gsm gprs 3G 4G универсальный со слотом для sim карты
История изменения цены
*Текущая стоимость 13 693,11 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 17390.1 руб. | 17738.7 руб. | 17564 руб. |
| Jan-20-2026 | 14104.5 руб. | 14386.79 руб. | 14245 руб. |
| Dec-20-2025 | 17116.57 руб. | 17458.28 руб. | 17287 руб. |
| Nov-20-2025 | 16979.24 руб. | 17319.11 руб. | 17149 руб. |
| Oct-20-2025 | 13556.81 руб. | 13827.89 руб. | 13691.5 руб. |
| Sep-20-2025 | 16705.78 руб. | 17039.68 руб. | 16872 руб. |
| Aug-20-2025 | 16569.85 руб. | 16900.6 руб. | 16734.5 руб. |
| Jul-20-2025 | 16432.7 руб. | 16761.11 руб. | 16596.5 руб. |
Описание товара
Когда Вы размещаете заказ, пожалуйста, помогите подтвердить, какая функция вам нужна, данные в 2 направленияхПрозрачныйФункция передачи или SMS?
Если для передачи данных, пожалуйста, подтвердите приведенные ниже параметры, чтобы мы могли установить для вас перед отправкой, и вы можете использовать напрямую, но если вы знаете, как установить, вы также можете установить самостоятельно.
1. Что такое APN, MCC + MNC? 2. Как называется ваш местный оператор? 3. Если у вас есть имя пользователя и пароль, пожалуйста, сообщите нам; 4. Какое доменное имя/IP и порт вашего сервера? 5. Какой диапазон частот вам нужен? 6. Какой интерфейс (TTL или RS232) вам нужен?Характеристики:
1) Основные характеристики
Поддержка 4G/3G/2G, Mobile, Telecom и China Unicom;
Двунаправленная Прозрачная передача данных между терминалами TTL, RS485, RS232 и серверами;
Поддержка пользовательского пакета регистрации и сердцебиения;
Стандартный TCP/IP разъем интерфейса связи в сервер;
Интеллектуальное анти-разъединение, поддержка онлайн-тестирования и онлайн-обслуживания, отключено, затем Автоматический повторный набор, убедитесь, что оборудование всегда в сети;
Поддержка конфигурации доменного имени, IP, номера порта, APN, последовательного порта, скорости передачи данных и других параметров через последовательный порт;
Поддерживает удаленную конфигурацию, удаленное обновление прошивки;
Поддержка фиксированного IP и DNS доменного имени.
2) технические параметры
| Тип |
Параметры |
Блок |
||||||
| Минимальный |
Типичное значение |
Максимум |
||||||
| Электрическое свойство (25 ℃) |
||||||||
| Напряжение сети |
4,75 |
12 |
36 |
V |
||||
| Рабочий ток |
70 |
150 |
250 |
Ма |
||||
| Пиковый ток |
- |
- |
2000 |
Ма |
||||
| Беспроводная Производительность (25 ℃) |
||||||||
| Частотный диапазон |
4G 3G 2G |
- |
||||||
| Чувствительность |
-106dBm |
- |
||||||
| Макс. Мощность излучения |
|
- |
||||||
| Общая производительность |
|
|||||||
| Скорость интерфейса |
1200 |
9600 |
115200 |
Bps |
||||
| Уровень интерфейса |
RS485, RS232, TTL |
|
||||||
| Рабочая температура |
-40 |
|
80 |
℃ |
||||
| Размеры |
52 × 35 × 10 (не включая антенну и аксессуары) |
Мм |
||||||
3) Размер
4) определение штифта
| Булавки |
Определение |
Вход/выход |
Описание функции |
| 1 |
VCC |
Вход |
Положительный источник питания (4,75 в-36 в) |
| 2 |
Rxd_TTL/232 |
Вход |
3,3 в последовательный порт вход TTL/RS232 уровня |
| 3 |
Txd_TTL/232 |
Выход |
3,3 в последовательный порт вход TTL/RS232 уровня |
| 4 |
GND |
Вход |
Отрицательный источник питания |
| 5 |
SGND |
Вход |
SGND |
5) Использование метода
5. 1 TCP/IP соединение
Когда XZ-DG4 работает в режиме соединения TCP/IP, передача данных между XZ-DG4 и серверами полностью прозрачна, чтобы всегда держать XZ-DG4 в сети, пользователи должны определить зарегистрированную рамку данных и рамку данных сердцебиения, и сервер должен дифференцировать зарегистрированную рамку данных и рамку данных сердцебиения от рамки данных пользователя. Сервер также может удаленно устанавливать XZ-DG4 SDN или имя домена.
5. 1,1 зарегистрированная рамка данных:
Зарегистрированный тип данных пакета 0x00 с минимальной нагрузкой 16 байт. Пользователи могут свободно добавлять пользовательские данные, данные автоматически добавляются к байту силы сигнала и могут устанавливать 70 байт.
| Головка рамы |
Адрес |
Тип |
Длина нагрузки |
Нагрузка |
CRC16 калибровка |
||||||
| 0x24 |
ID3 |
ID2 |
ID1 |
ID0 |
0x00 |
LEN_H |
LEN_L |
Данные |
CRC_H |
CRC_L |
|
Головка оправы:0x24
Адрес:Шестигранный, высокий байт спереди
Тип:0x00: отчет IMSI (15 байт) + CSQ (1 байт)
Длина:Длина детали, высокий байт спереди;
Нагрузка:Содержание данных: первые 15 байт-это IMSI (код ascll) sim-карты, затем 1 байт-это значение силы сигнала RSSI (номер подписи) GPRS, и последний из них-зарегистрированная информация о пакете.
CRC16 Калибровка:Начните от головки кадра до содержимого данных, CRC-16 ($1021) проверка всех данных;
1) CRCH: CRC16 checksum high 8 bit;
2) CRCL: CRC16 checksum high и low bit
5. 1,2 рамка данных сердцебиения:
Пакет heartbeat по умолчанию отправляет данные в один байт, а данные 0x04. Если это пользовательский пакет сердцебиения, то один отправляет пользовательские данные о пакете сердцебиения, а интервал передачи составляет 40 секунд.
5. 2 использования функции SMS
Когда XZ-DG4 работает в режиме SMS, XZ-DG4 можете общаться с Любым Мобильным телефоном по SMS. Когда мобильный телефон отправляет любое сообщение XZ-DG4, XZ-DG4 с последовательного порта отправляет текущее sms-содержимое (поддерживает только до 70 символов ASCII), если терминальное оборудование возвращает данные из последовательного порта (максимум 70 символов ASCII) XZ-DG4 автоматически ответит на данные на номер мобильного телефона, с которого он получает текстовые сообщения в прошлый раз.
Поддерживаются специальные требования к настройке функции SMS
6) Частотный диапазон
7) команды
| Описание команды |
Формат |
Параметры |
| Введите режим команды AT |
+ + + |
Нет (введите и верните ОК) |
| Установить IP/SDN имя домена |
AT + SDN = 1, [<SDN>, <port>, <num>] [...] [...] |
<SDN>: доменное имя <Порт>: порт No <Num>: серийный номер <1 ~ 5> Примечание: 1 является приоритетным) |
| Удаление доменного имени IP/SDN |
AT + SDN = 0, <num> |
<Num>: серийный номер 1 ~ 5: указанный серийный номер A: удалить все |
| Набор идентификационных номеров |
AT + MODIDSET = 1, <id> |
<Id>: DTU ID десятичная система |
| Установка параметров последовательного порта |
AT + IPR = 1, <bau>, <длина>, <паритет>, <стопбит> |
<Bau>: скорость передачи данных 0: 1200bps 1: 2400 bps 2: 4800 bps 3: 9600 bps (по умолчанию) 4: 19200 bps 5: 38400 bps 6: 57600 bps 7: 115200 bps <Длина>: бит данных 8: 8 бит данных <Паритет>: проверка паритета N: Нет паритета О: четный паритет E: четкость <Стопбит>: стоп-бит 1: 1 бит |
| Добавить элемент конфигурации APN |
AT + PROFILE = 1, <SN>, <MCC + MNC>, <APN>, <Имя пользователя>, <пароль> |
<SN>: Серийный номер (1 ~ 8) MCC: код страны мобильной связи MNC: код мобильной сети <APN>: точка доступа <Имя пользователя>: имя пользователя <Пароль>: пароль |
| Удалить элемент конфигурации APN |
AT + PROFILE = 0, <SN> |
<SN>: Серийный номер 1 ~ 8: указанный серийный номер A: удалить все |
| Установка функции add ID |
AT + ADDIDEN = 1, <mode> |
<Режим>: выбор режима 0: не добавляйте идентификатор перед прозрачной передачей данных по умолчанию 1: Добавьте идентификатор перед установкой прозрачной передачи данных |
| Настройка функции зарегистрированного пакета |
AT + REGPKT = 1, <текст> |
<Текст>: зарегистрированное содержимое пакета |
| Набор формата heartbeat packet |
AT + HBTPKT = 1, <текст> |
<Текст>: содержимое пакета сердцебиения Отправить один раз каждые 40 s |
| Настройка режима работы SMS |
AT + SMSTMODE = 1, <mode> |
<Режим>: триггер 0: режим TCP/IP 1: прозрачный режим передачи TXT |
| Номер версии прошивки запроса |
AT + FWV =? |
Нет |
| Перезагрузка DTU |
Перезагрузка AT + |
Нет |
| Выход в командном режиме |
AT + QUIT |
Нет (если последовательный порт не работает, то автоматически прекратите работу после 60 s) |
7) Индикация состояния и описание неисправности
| Состояние индикатора |
Описание состояния (любое светодиодное освещение указывает на включение питания) |
| Красный светодиод |
Вспышка при наличии передачи данных в последовательном порту |
| Синий светодиод |
Свет или вспышка при подключении XZ-DG4 к базовой станции |
| Зеленый светодиод |
Когда XZ-DG4 успешно подключен к правильному серверу, он мигает один раз в 3 секунды. Если он подключается, то мигает один раз каждые 0. 5S |
8) XZ-DG4 описание модели
XZ-DG4 охватывает глобальную частоту 4G и делится на следующие четыре версии в соответствии с частотным сегментом. Соответствующая версия следующего покрытия частоты может быть выбрана в соответствии с фактическим использованием пользователя. Пожалуйста, подтвердите Частотные диапазоны с нашими продажами при заказе.
