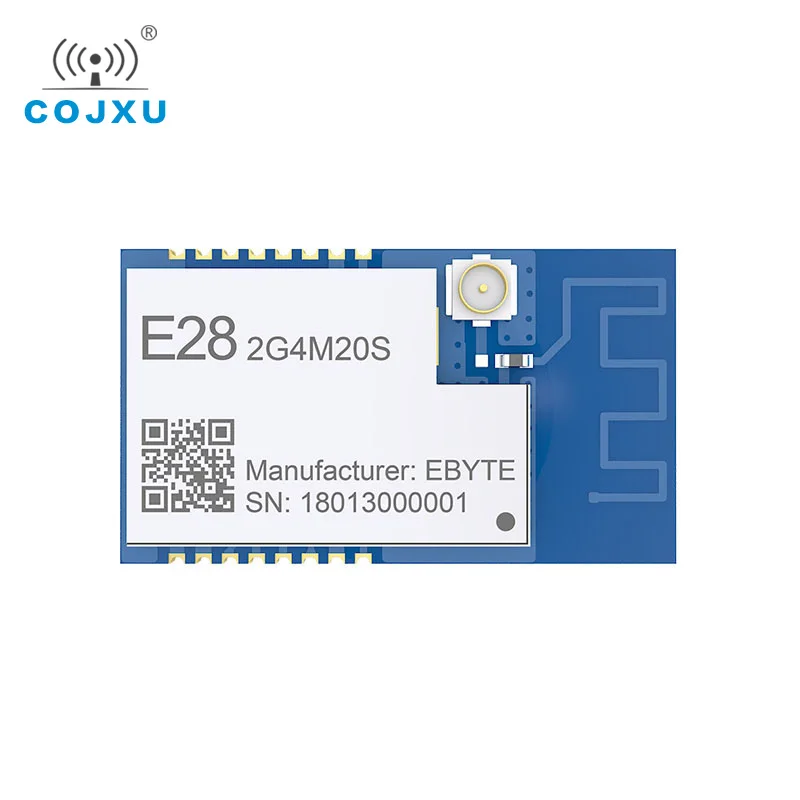

E28 2G4M20S SX1280 2 4 GHz 100mW LoRa Bluetooth модуль беспроводной Радиочастотный приемопередатчик
746,06 руб.
Новое поступление
NRF24L01 + PA LNA 2 4 ГГц беспроводной радиочастотный модуль приемопередатчик стандарта
154,28 руб.
Двухдиапазонный 850/1900/aws1700/2100 МГц усилитель мобильного сигнала 2g 3g 4g
14 310,09 руб.
GSM 850/900/1800/1900 МГц фиксированный беспроводной телефон с поддержкой Английский
2 766,62 руб.
Малый размер (16 × 12 2 мм) BLE 4 0 модуль с Uart Slave до 60 метрового рабочего
228,07 руб.

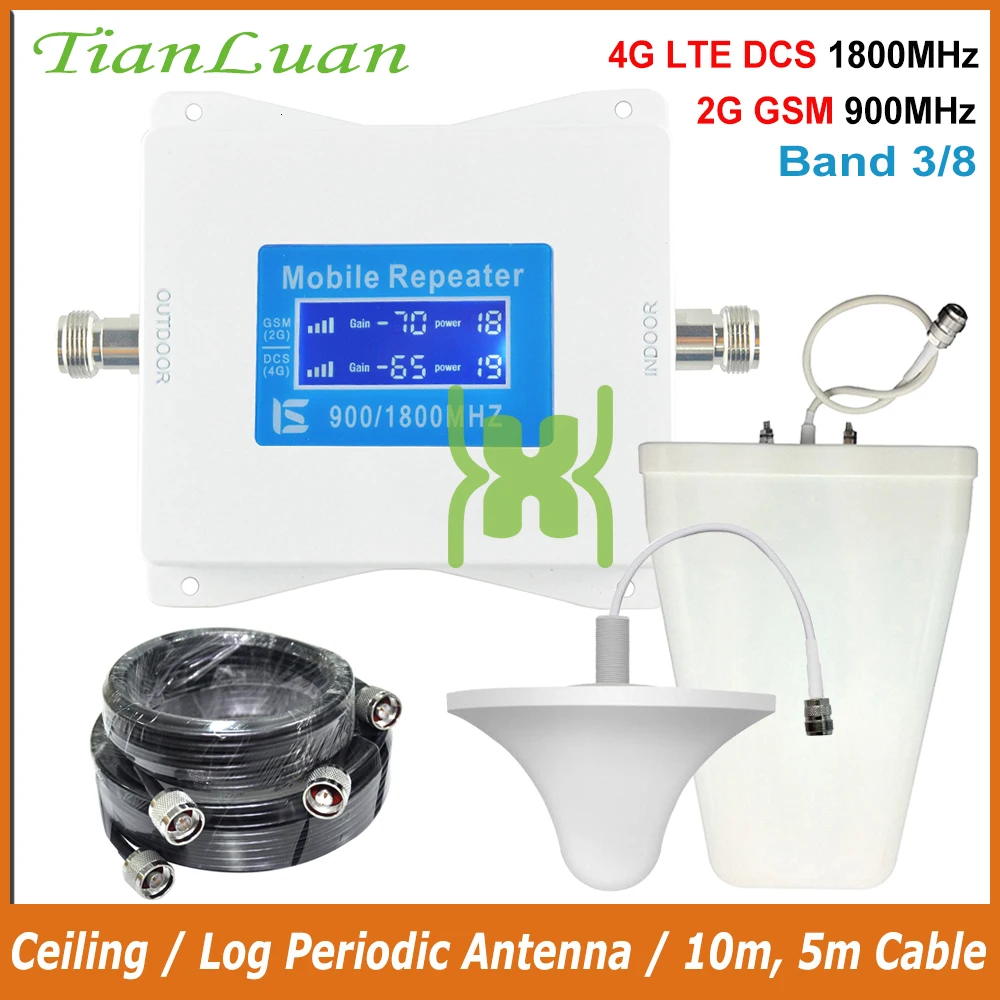

Новый товар 900 МГц и Lte 1800 ретранслятор сигнала приемопередатчик фиксированный
25 676,17 руб.
2 шт. 433 МГц RS232 RS485 промышленный iot 2km счетчик воды|Фиксированные беспроводные
4 255,76 руб.
Цифровой аудио модем с микрофоном дальность 50 км зеркальный Приемник 433 МГц УВЧ
32 197,69 руб.
Thingsend Store
Магазина Thingsend Store работает с 16.10.2017. его рейтинг составлет 90.57 баллов из 100. В избранное добавили 613 покупателя. Средний рейтинг торваров продавца 4.6 в продаже представленно 370 наименований товаров, успешно доставлено 123 заказов. 53 покупателей оставили отзывы о продавце.
Характеристики
Бесплатная доставка RS485 датчик температуры и влажности MODBUS Modbus беспроводной|battery
История изменения цены
*Текущая стоимость 7 378,64 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-20-2026 | 8780.19 руб. | 9219.33 руб. | 8999.5 руб. |
| Feb-20-2026 | 8706.92 руб. | 9141.28 руб. | 8923.5 руб. |
| Jan-20-2026 | 7304.4 руб. | 7669.55 руб. | 7486.5 руб. |
| Dec-20-2025 | 8558.85 руб. | 8986.2 руб. | 8772 руб. |
| Nov-20-2025 | 7452.12 руб. | 7825.11 руб. | 7638.5 руб. |
| Oct-20-2025 | 8411.70 руб. | 8832.42 руб. | 8621.5 руб. |
| Sep-20-2025 | 8337.91 руб. | 8754.5 руб. | 8545.5 руб. |
| Aug-20-2025 | 8263.15 руб. | 8676.45 руб. | 8469.5 руб. |
| Jul-20-2025 | 8190.42 руб. | 8600.34 руб. | 8395 руб. |
Описание товара
Посылка включает в себя:1 шт. беспроводной датчик температуры и влажности, 1 шт. приемный хост modbus и аксессуары
1. Особенности
- Протокол Modbus
- Температура отслеживания (от-40 °C до 80 °C)
- Влажность трека (0 - 100%)

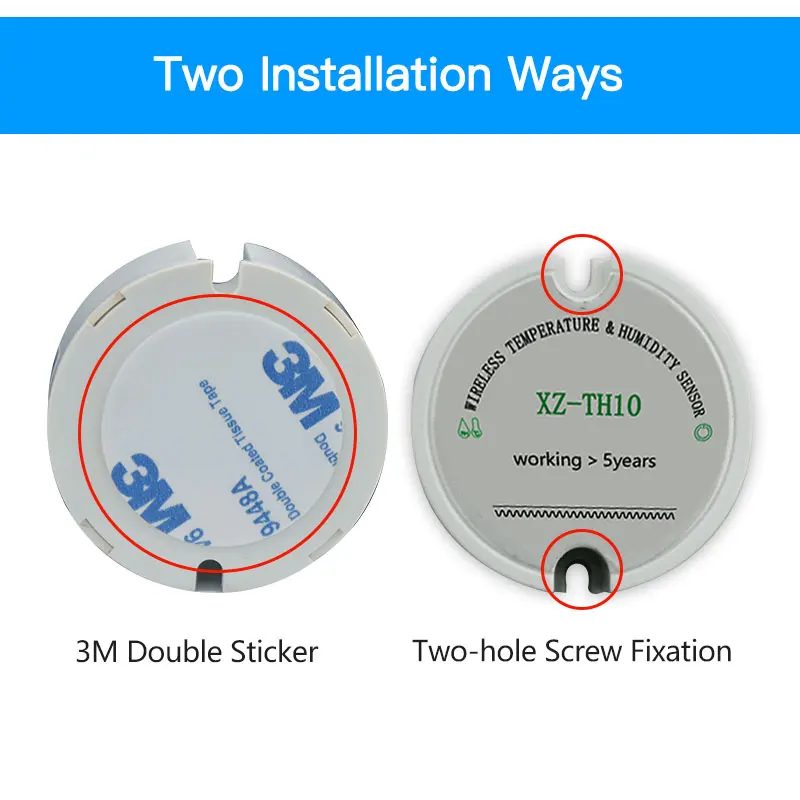

- Работающий от аккумулятора, поместите его в любом месте
- Расстояние беспроводной передачи составляет более 1600 футов в открытом поле
- Контролируйте каждые 5 минут по умолчанию, настройте на фабрике
- Никаких сборов или подписка
- Бесплатное программное обеспечение
- Один концентратор может работать с 20 датчиками
- Требуется 1/2 литиевых аккумулятора AA (в комплекте)

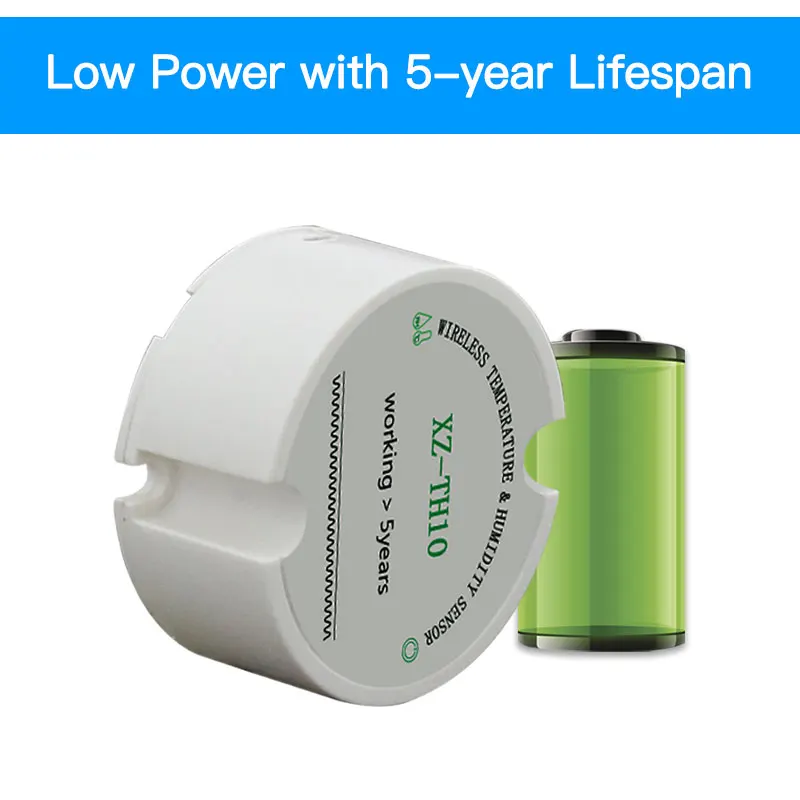

- Срок службы батареи: 5 + лет @ 5 минут время отправки данных
- Производство, поддержка OEM/ODM сервис
2. Параметры товара
|
Рабочая частота |
433 МГц по умолчанию, 868 МГц, 915 МГц по заказу |
|
TX Мощность |
<10dBm |
|
Чувствительность |
<-112dBm |
|
TX тока |
<60mA |
|
RX ток |
<40mA |
|
Операционной Напряжение |
2,5 ~ 3,6 V @ XZ-TH10; 5В @ XZ-SRM-MUS |
|
Дальность передачи |
> 500 метров (визуальное расстояние) |
|
Температура точность |
<0,5 ℃(0 ℃ ~ 60 ℃) и <2 ℃(-40 ℃ ~ + 80 ℃) |
|
Влажность Точность |
<3% |
|
Приобретение цикла |
5 минут при нормальном режиме; 2 секунды при режиме триггера |
|
Средняя потребеление энергии |
<15uA |
|
Рабочая температура |
-40 ℃ ~ + 80 ℃ |
|
Срок службы |
> 5 лет @ 1000 мАч |
|
Интерфейс |
9600bps,8N1,RS485 |

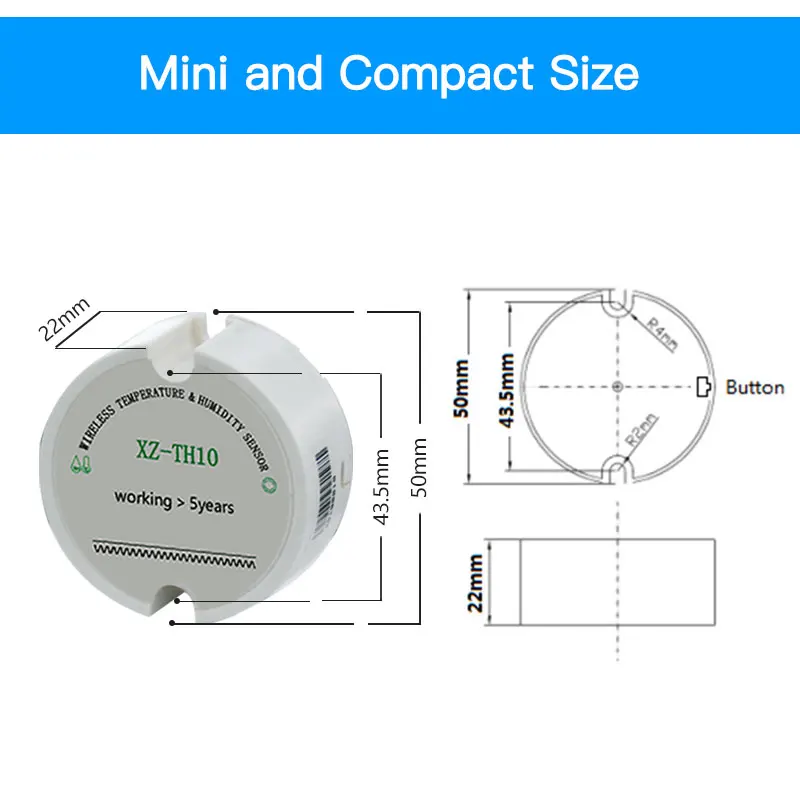

3. Размер
Сенсор (XZ-TH10)
Modbus получающий хост XZ-SRM-MUS
4.OОперации процесса
XZ-TH10 Управление процесса
Переключение различных режимов работы в соответствии с использованием способа. Следующие режимы:
1) режим сна: датчик не работает, без передачи и сна с низким потреблением.
2) Режим запуска: датчик обнаружения каждую секунду и сигнал передачи, светодиодный мигает; Пользователь может отправить команду для установки идентификатора датчика через программное обеспечение ПК или последовательный порт. И триггер длится всего 20 секунд.
3) нормальный режим: датчик обнаружения в течение 5 минут и сигнал передачи, светодиодный индикатор мигает.

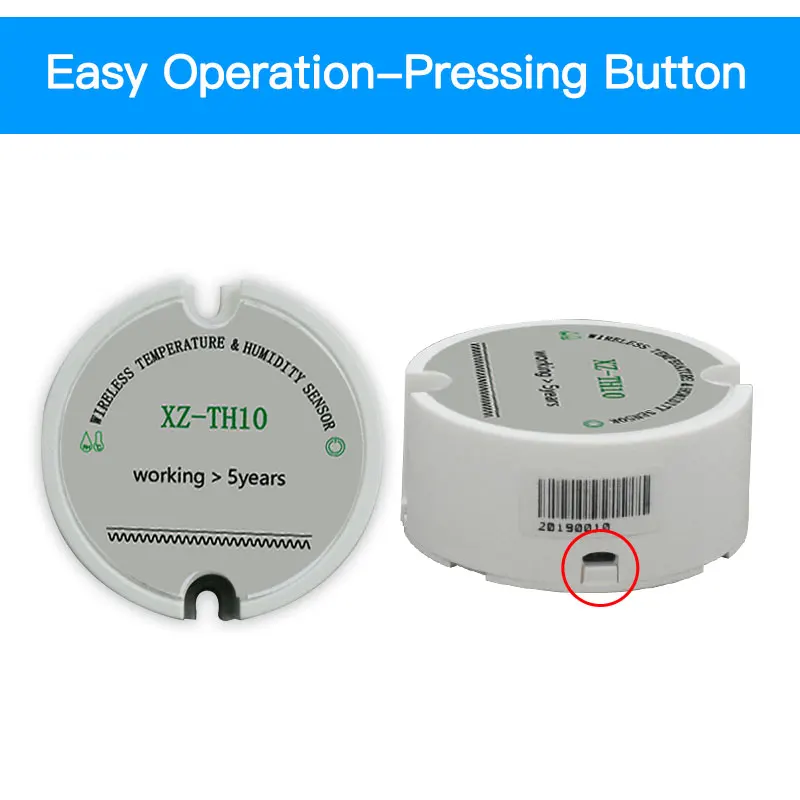

4) режим переключения: 3 режима можно переключать нажатием кнопки. Переключение времени в соответствии со следующей таблицей:
A. Режим сна войдет в режим триггера, нажав кнопку в течение 5 секунд;
B. Режим запуска автоматически переходит в обычный режим через 20 секунд;
C. Обычный режим войдет в режим триггера, нажав кнопку в течение 2 секунд;
D. Нормальный режим войдет в режим сна, нажав кнопку в течение 5 секунд.
XZ-TARP процесс работы:

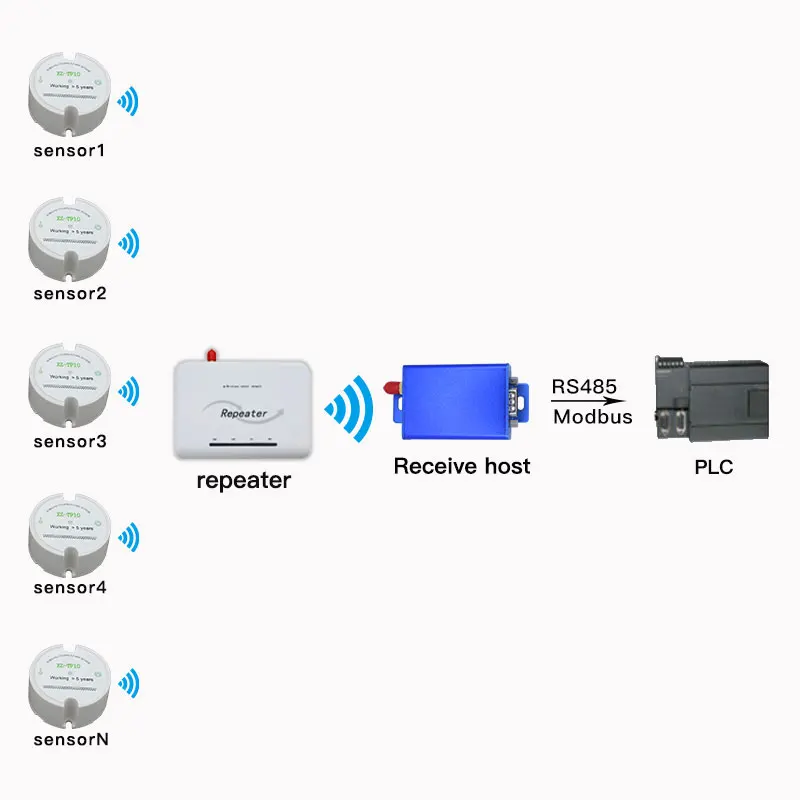

XZ-TARP-это беспроводной usb-ретранслятор, который автоматически передает полученную информацию о датчике в воздухе каждый раз. Многие ретрансляторы могут использоваться одновременно, нет реле между ретрансляторами, и ретранслятору нужен только источник питания.
XZ-SRM-MUS процесс работы:

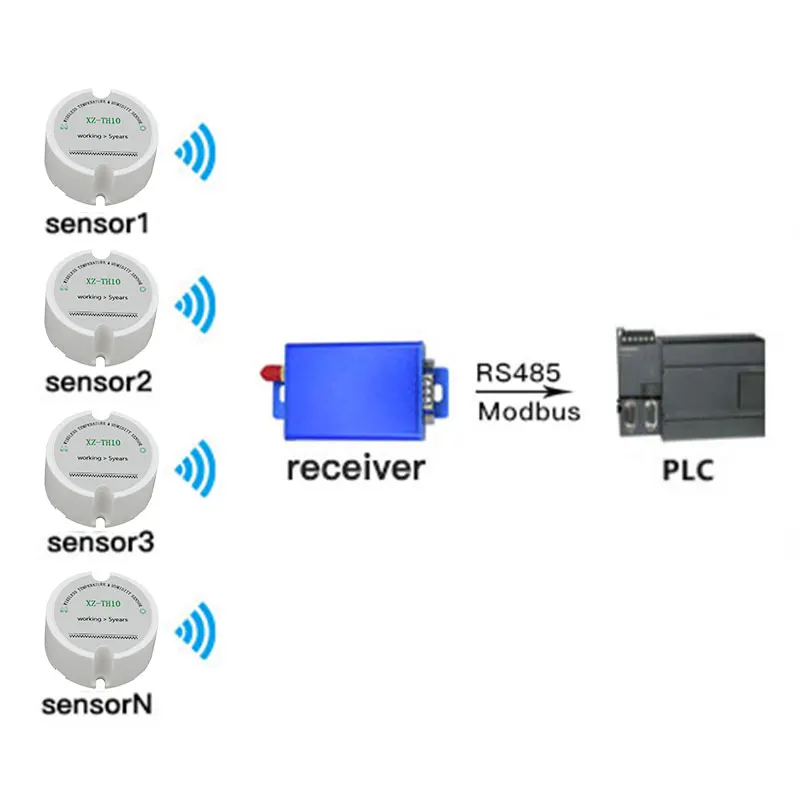

XZ-SRM-это принимающий узел беспроводного датчика. После получения информации о датчике каждый раз, он будет выводить информацию датчика из последовательного порта немедленно
Если требуется Дальняя передача и более высокая производительность, рекомендуется повторитель, и если добавить ретранслятор, расстояние передачи может быть до 2 км-3 км в открытом поле.
Нажмите на следующую картинку и повторитель заказа.
Подключение приемника инструкции по уходу за изделием
5. Протокол передачи данных
Этот протокол принимает протокол MODBUS, 9600bps, 8N1. Необходимо подождать, пока датчик сообщит данные около 5 минут до включения питания.
1. Установите XZ-SRM-MUS адрес
|
|||||||||||
Средняя: 0xFF (фиксированная)
FN: 0x06 (фиксированный)
SETID: 0x01 (0x01 ~ 0xFF)
Возврат:
|
|||||||||||
2. Прочитайте XZ-SRM-I01M адрес
|
|||||||||||
Возврат:
|
|||||||||||
3. Добавьте адрес XZ-TP10-I01F/XZ-TH10-I01F в соответствующий канал XZ-SRM-MUS
|
Средний |
FN |
LEH |
SID1 CH1 |
SID34567890 CH2 |
Helliр |
CRC |
|
|
0x01 |
0x08 |
5N |
0x00000001 0x01 |
0x34567890 0x02 |
Helliр |
|
|
MID: 0x01 (XZ-SRM-MUS адрес)
FN: 0x08 (фиксированный)
LEH: 5N 5 байт на канал, N = 1-20 (добавить N датчики в соответствующий канал, XZ-SRM-I01M до 20 каналов, последующая LORA версия может быть расширена до 256)
Датчик SID1 фактический адрес 1 CH1 Установите датчик на канал 1
SID34567890 датчик фактический адрес 34567890
CH2 Установите дополнительный датчик на канал 2
Helliphellip
Возврат:
|
Средний |
FN |
|
CRC |
|
|
0x01 |
0x08 |
0x01 |
0xE6 |
0x00 |
4. Удалите адрес XZ-TP10/XZ-TH10 в XZ-SRM-MUS
|
Средний |
FN |
LEH |
SID1 CH1 |
SID34567890 CH2 |
Helliр |
CRC |
|
|
0x01 |
0x09 |
5N |
0x00000001 0x01 |
0x34567890 0x02 |
Helliр |
|
|
Возврат:
|
Средний |
FN |
|
CRC |
|
|
0x01 |
0x09 |
0x01 |
0xE7 |
0x90 |
5 считывание идентификатора датчика и номера канала XZ-TP10/XZ-TH10 в XZ-SRM-MUS
|
Средний |
FN |
|
CRC |
|
|
0x01 |
0x0A |
0x00 |
0x26 |
0xA0 |
Возврат:
|
Средний |
FN |
LEH |
SID1 CH1 |
SID34567890 CH2 |
Helliр |
CRC |
|
|
0x01 |
0x0A |
5N |
0x00000001 0x01 |
0x34567890 0x02 |
Helliр |
|
|
6. Прочитайте значение датчика канала в XZ-SRM-MUS:
|
Средний |
FN |
CHS |
SCH |
CRC |
|||
|
0x01 |
0x03 |
0x00 |
0x01 |
0x00 |
0x04 |
0x15 |
0xC9 |
MID: 0x01 (XZ-SRM-MUS адрес)
FN : 0x03 (фиксированный)
CHS : 0x0001 считывает адрес начала канала датчика 0x0001 ~ 0x0014
SCH : 0x0004 считывание номера канала датчика всего 4 0x0001 ~ 0x0014
Возврат:
|
Средний |
FN |
LEH |
CH1 |
CH2 |
CH3 |
CH4 |
CRC |
|
|
0x01 |
0x03 |
8N |
0x0107 02FE 0168 FFA0 |
Helliр |
Helliр |
|
|
|
MID: 0x01 (XZ-SRM-MUS адрес)
FN: 0x03 (фиксированный)
LEH: 8N 8 байт на канал, N = 1 ~ 20
Зарегистрировать 1: Температура, 16-бит Подпись номер, высокий байт в передней части, низкий байт, чтение делит на 10-Температура.
0x0107 = 26,3 ℃ 0xFF32 =-20,6 ℃
Зарегистрировать 2: влажность, 16-бит Подпись номер, высокий байт в передней части, низкий байт, чтение делит на 10 влажности.
0x02FE = 76.6%
Зарегистрировать 3: Напряжение, 16-бит неподписанное номер, высокий байт в передней части, низкий байт, и чтение делит на 100 является Напряжение.
0x0168 = 3,60 V
Зарегистрировать 4: RSSI, 8-битный Подпись номер, высокий байт в передней части, низкий байт, а затем, отрицательное.
0xFFA0 = -96dBm
CRC-16 C языковые процедуры:
Неподписанный int Check_CRC (неподписанный char * pBuffer, неподписанный int Length)
{
Без подписи int wCRC = 0xFFFF;
Без подписи int i,j;
Для (i = 0;i
{
WCRC ^ = pBuffer[i];
Для (j = 0;j<8;j + +)
{
If (wCRC & 0x0001)
WCRC = (wCRC> 1) ^ 0xA001;
Другое
WCRC = wCRC> 1;
}
}
Возврат wcrc;
}
6. Определение интерфейса XZ-SRM-MUS
|
Pin-код |
Определение |
Описание продукта: |
Уровень |
Подключите к терминальному |
Обратите внимание |
|
1 |
GND |
Основание для источника питания |
GND |
Основание для источника питания |
|
|
2 |
VCC |
Напряжение постоянного тока |
5,0 V |
|
+ 4,5 ~ 5,5 V |
|
3 |
RxD/RS-232 |
Ввод данных |
RS-232 уровня |
TxD/RS-232 |
|
|
4 |
TxD/RS-232 |
Вывода данных |
RS-232 уровня |
RxD/RS-232 |
|
|
5 |
GND |
Основание для сигнала |
GND |
Основание для сигнала |
|
|
6 |
A/RS485 |
RS485 сигнала + |
RS-485 уровня |
A/RS485 |
|
|
7 |
B/RS485 |
RS485 сигнал |
RS-485 уровня |
B/RS485 |
|
|
8 |
NC |
Нет подключения |
|
|
|
|
9 |
NC |
Нет подключения |
|
|
|
