Характеристики

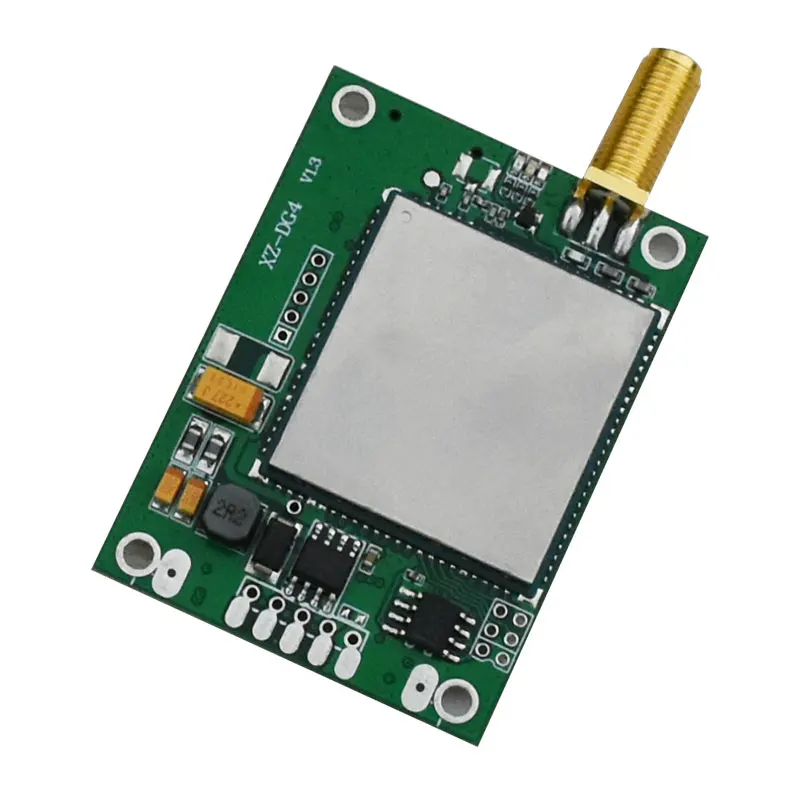

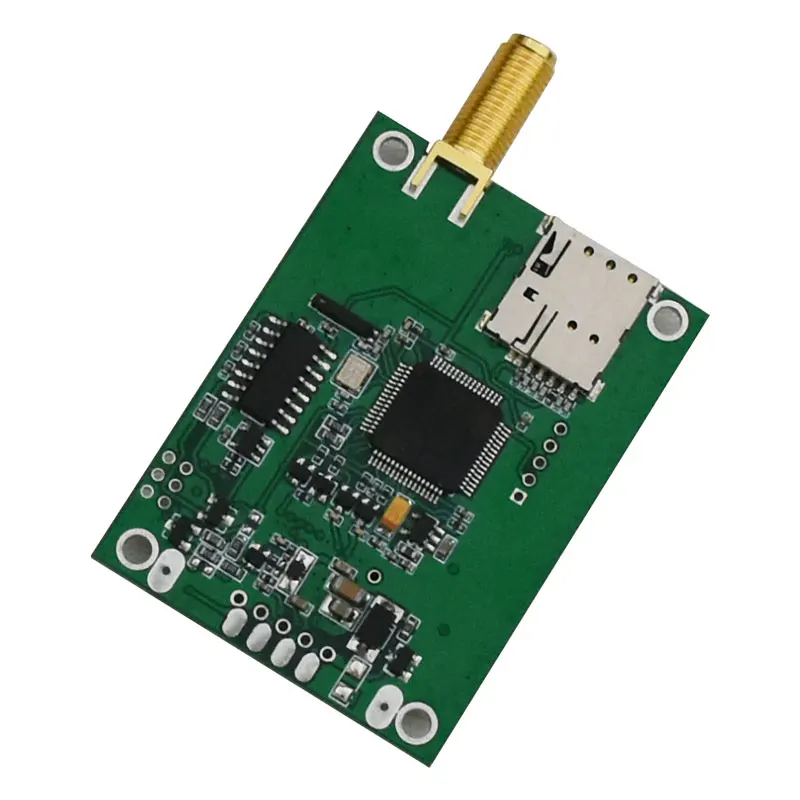

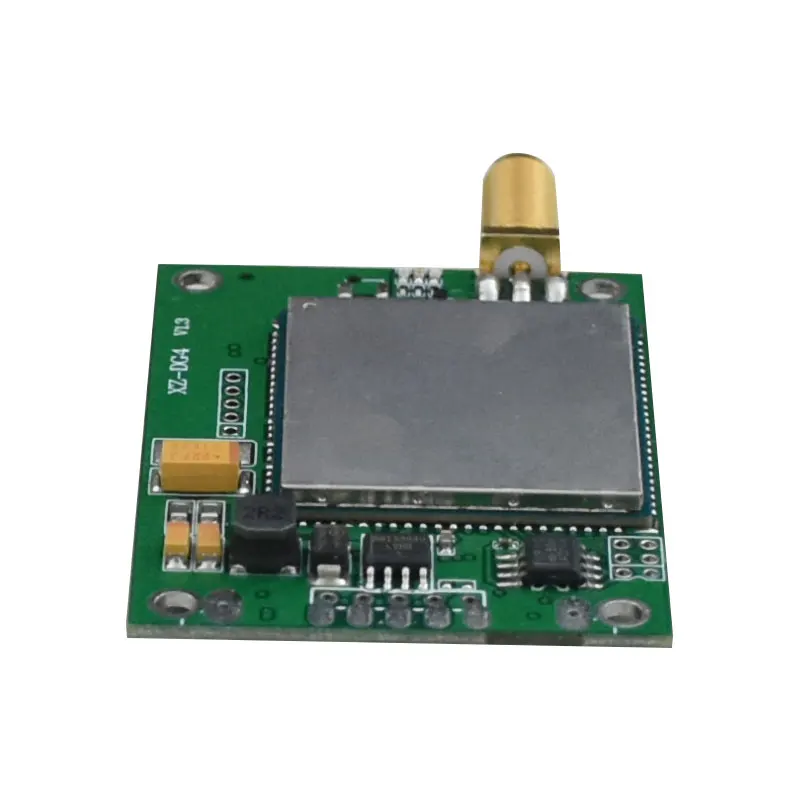

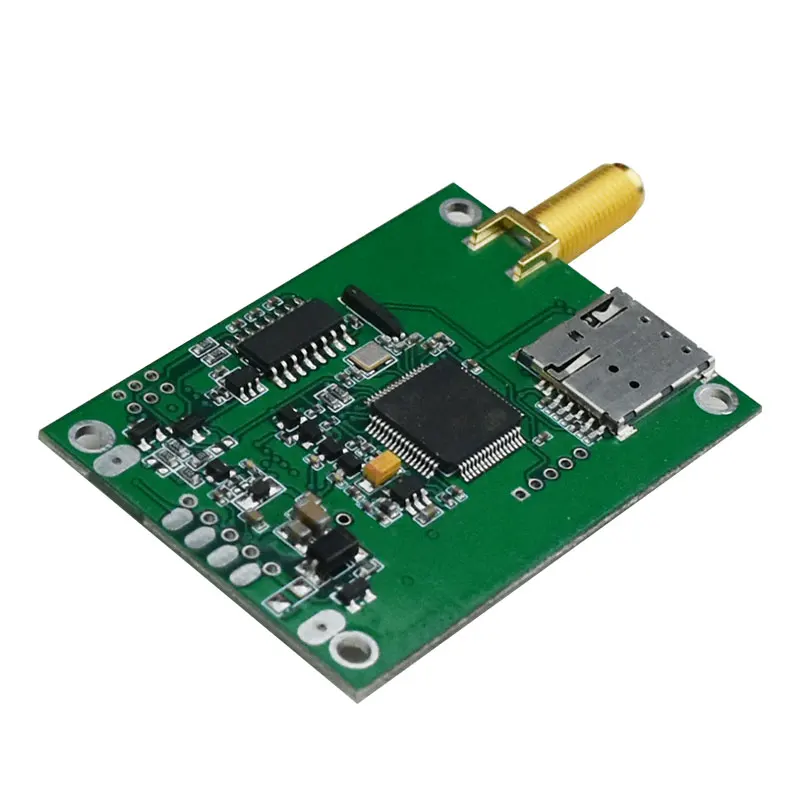

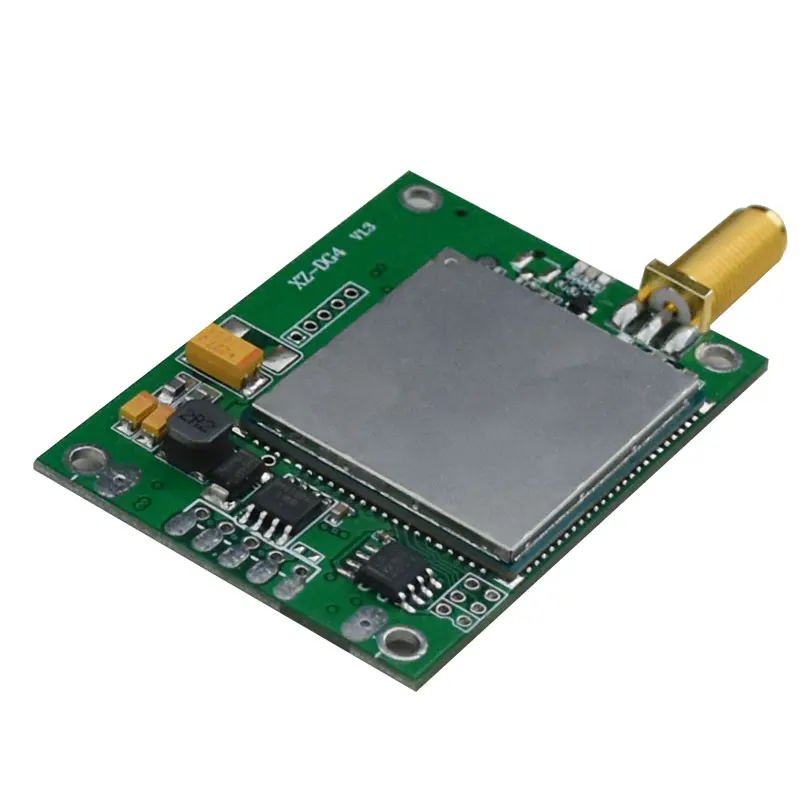

4G промышленный все Netcom DTU ttl/RS232 последовательный порт встроенный модуль
История изменения цены
*Текущая стоимость 4 419,02 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 5612.33 руб. | 5724.29 руб. | 5668 руб. |
| Jan-20-2026 | 4552.66 руб. | 4643.35 руб. | 4597.5 руб. |
| Dec-20-2025 | 5524.34 руб. | 5634.74 руб. | 5579 руб. |
| Nov-20-2025 | 5480.19 руб. | 5590.36 руб. | 5535 руб. |
| Oct-20-2025 | 4375.86 руб. | 4463.41 руб. | 4419 руб. |
| Sep-20-2025 | 5391.26 руб. | 5499.70 руб. | 5445 руб. |
| Aug-20-2025 | 5347.49 руб. | 5454.1 руб. | 5400.5 руб. |
| Jul-20-2025 | 5303.96 руб. | 5409.36 руб. | 5356 руб. |
Описание товара
В тех случаях, когда Когда вы размещаете заказ, пожалуйста, помоги нам подтвердить это! какие функции, которые вам нужны, 2-полосная данныхПрозрачныйФункция передачи или SMS?
Если для передачи данных, пожалуйста, подтвердите ниже параметры, так что мы можем установить для вас перед отправкой и вы можете использовать напрямую, но если вы знаете, как установить, то вы также можете установить самостоятельно.
1. Что такое APN, MCC + MNC?; 2. Как зовут вашего местного оператора? 3. Если у вас есть имя пользователя и пароль, пожалуйста, сообщите нам; 4. Какое имя домена/IP и порт вашего сервера?; 5. Какой диапазон частот вам нужен? 6. Какой интерфейс (ttl или RS232) вам нужен?Технические характеристики:
Основные Особенности
Поддержка 4G/3g/2G, Mobile, Telecom и China Unicom;
Двунаправленная прозрачная передача данных между терминалами ttl, RS485, RS232 и сервер;
Поддержка пользовательского пакета регистрации и сердцебиения;
Стандартный разъем интерфейса связи TCP/IP в сервере;
Интеллектуальное анти-отключение, поддержка онлайн-тестирования и онлайн-обслуживания, отключение, затем автоматический повторный набор, убедитесь, что оборудование всегда в сети;
Поддержка конфигурации домена, IP, номер порта, APN, последовательный порт, скорость передачи данных и другие параметры через последовательный порт;
Поддержка удаленной конфигурации, удаленное обновление прошивки;
Поддержка фиксированного IP и DNS домена.
Технические параметры
| Тип |
Параметры |
Блок |
||||||
| Минимум |
Типичные соотношение цена/качество |
Максимальная |
||||||
| Электрические свойства (25℃) |
||||||||
| Сетевой Напряжение |
4,75 |
12 |
36 |
V |
||||
| Рабочий ток |
70 |
150 |
250 |
MA |
||||
| Максимальный ток |
- |
- |
2000 |
MA |
||||
| Беспроводная производительность (25℃) |
||||||||
| Частотный диапазон |
4G 3g 2G |
- |
||||||
| Чувствительность |
-106dBm |
- |
||||||
| Макс. Выбросов Мощность |
|
- |
||||||
| Общее представление |
|
|||||||
| Интерфейс скорость |
1200 |
9600 |
115200 |
Днс |
||||
| Интерфейс уровня |
RS485, RS232, ttl |
|
||||||
| Рабочая Температура |
-40 |
|
80 |
℃ |
||||
| Измерение |
52 × 35 × 10 (не включая антенну и аксессуары) |
Мм |
||||||
Измерение
Определение типа
| Контакты |
Определение |
Вход/выход |
Функция описание |
| 1 |
VCC |
Вход |
Положительный источник питания (4,75 V-36 V) |
| 2 |
Rxd_TTL/232 |
Вход |
3,3 в вход последовательного порта ttl/RS232 уровня |
| 3 |
Txd_TTL/232 |
Выход |
3,3 в вход последовательного порта ttl/RS232 уровня |
| 4 |
GND |
Вход |
Отрицательный источник питания |
| 5 |
Sgnd |
Вход |
Sgnd |
С использованием метода
5. 1 через соединение
Когда XZ-DG4 работает в режиме подключения TCP/IP, передача данных между XZ-DG4 и серверами является полностью прозрачной передачей, чтобы всегда держать XZ-DG4 в сети, пользователи должны определить зарегистрированную рамку данных и частоту сердцебиения, и сервер должен дифференцировать зарегистрированную рамку данных и частоту сердцебиения от кадра данных пользователя. Сервер также может дистанционно установить SDN или имя домена XZ-DG4.
5. 1,1 зарегистрированная рамка данных:
Тип данных зарегистрированного пакета-0x00, минимальная нагрузка-16 байт. Пользователи могут свободно добавлять пользовательские данные, данные автоматически добавляются в байт силы сигнала и могут установить максимум 70 байт.
| Рамки головного света |
Адрес |
Тип |
Нагрузки Длина |
Нагрузки |
CRC16 калибровки |
||||||
| 0x24 |
ID3 |
ID2 |
ID1 |
ID0 |
0x00 |
LEN_H |
LEN_L |
Данных |
CRC_H |
CRC_L |
|
Рамки головного света:0x24
Адрес:Шестигранный, высокий байт находится спереди
Тип:0x00: отчет IMSI (15 байт) + CSQ (1 байт)
Длина:Часть данных длина, высокий байт находится в передней части;
Нагрузка:Содержание данных: первые 15 байт-это IMSI (ascll код) sim-карты, затем 1 байт-это значение силы сигнала RSSI (подписанный номер) GPRS, и последнее-заказная посылка.
CRC16 калибровки:Начните от головки кадра до содержания данных, CRC-16 ($1021) проверку всех данных;
1) CRCH: CRC16 checksum high 8 bit;
2) CRCL: CRC16 checksum high и low bit
5. 1,2 рамка данных сердцебиения:
Пакет сердцебиения по умолчанию отправляет данные в один байт, а данные равны 0x04. Если это пользовательский пакет сердцебиения, то один отправляет пользовательские данные пакета сердцебиения, и интервал передачи составляет 40 секунд.
5. 2 использования функции SMS
Когда XZ-DG4 работает в режиме SMS, XZ-DG4 можете общаться с любым мобильным телефоном по SMS. Когда мобильный телефон отправляет любое сообщение XZ-DG4, XZ-DG4 из последовательного порта отправляет текущее sms-содержание (поддерживает только до 70 символов ASCII), если терминальное оборудование возвратит данные из последовательного порта (максимум 70 символов ASCII) XZ-DG4 автоматически ответит на данные на номер мобильного телефона, с которого он получает текстовые сообщения в последний раз.
Особые требования к настройке для функции SMS поддерживаются
Диапазон частот
На команды
| Описание команды |
Формат |
Параметры |
| Введите режим команды AT |
+ + + |
Нет (ввод и возврат ок) |
| Установка IP/SDN домена |
При + SDN = 1, [<SDN>, <порт>, <num>] […] […] |
<SDN>: имя домена <Порт>: порт нет <Num>: серийный номер <1 ~ 5> Примечание: 1 на самом высоком приоритете) |
| Удалить IP/SDN имя домена |
При + SDN = 0, <num> |
<Num>: серийный номер 1 ~ 5: указанный серийный номер. A: удалить все |
| Набор идентификационный номер |
AT + MODIDSET = 1, <id> |
<Id>: система децимальной идентификации DTU |
| Комплект серийный Порты и разъёмы параметры |
При + IPR = 1, <bau>, <длина>, <паритет>, <стопбит> |
<Bau>: скорость передачи 0: 1200bps 1: 2400 бит 2: 4800 бит 3: 9600 бит/с (по умолчанию) 4: 19200 бит 5: 38400 бит 6: 57600 бит 7: пройденное расстояние в 115200 бит <Длина>: биты данных 8: 8 бит данных <Parity>: проверка четности N: нетчетности O: нечетность E: даже паритет <Стопбит>: стопбит 1: 1 бит |
| Добавить APN конфигурации товара |
AT + PROFILE = 1, <SN>, <MCC + MNC>, <APN>, <имя пользователя>, <пароль> |
<SN>: Серийный номер комплекта (1 ~ 8) MCC: код мобильной страны MNC: код мобильной сети <APN>: точка доступа <Имя пользователя>: имя пользователя <Пароль>: пароль |
| Удалить APN конфигурации товара |
При + профиле = 0, <SN> |
<SN>: Серийный номер 1 ~ 8: указанный серийный номер A: удалить все |
| Комплект добавить функции ID |
AT + ADDIDEN = 1, <mode> |
<Режим>: выбор режима 0: не добавляйте ID перед прозрачной передачей данных по умолчанию 1: добавьте ID перед установкой прозрачной передачи данных |
| Набор зарегистрированный пакет функция |
AT + REGPKT = 1, <текст> |
<Текст>: зарегистрированное содержимое пакета |
| Набор сердцебиения формат |
При + HBTPKT = 1, <текст> |
<Текст>: содержимое пакета сердцебиения Отправка раз в 40 с |
| Набор SMS режим работы |
AT + SMSTMODE = 1, <mode> |
<Режим>: режим триггера 0: tcp/ip режим 1: TXT прозрачный режим передачи |
| Запрос номер прошивки |
AT + FWV =? |
Нет |
| Перезагрузки DTU |
При температуре + перезагрузки |
Нет |
| Выход в режиме командной |
При температуре + бросить |
Нет (если последовательный порт не работает, то выход автоматически после 60 s) |
Индикация состояния и описание неисправности
| Индикатор состояния |
Описание состояния (любое светодиодное освещение означает включение питания) |
| Красный светодиодный |
Вспышка при передаче данных в последовательном порту |
| Синий светодиодный |
Светильник или вспышка при подключении XZ-DG4 к базовой станции |
| Зеленый светодиодный |
Когда XZ-DG4 успешно подключен к корректному серверу и он мигает один раз в 3 секунды. Если он подключен, то вспышка раз в 0,5 с |
XZ-DG4 описание модели
XZ-DG4 покрывает частоту 4G по всему миру и делится на следующие четыре версии в соответствии с сегментом частот. Соответствующая версия следующего частотного покрытия может быть выбрана в соответствии с фактическим использованием пользователя. Пожалуйста, подтвердите частотные диапазоны с нашими продажами при заказе.
