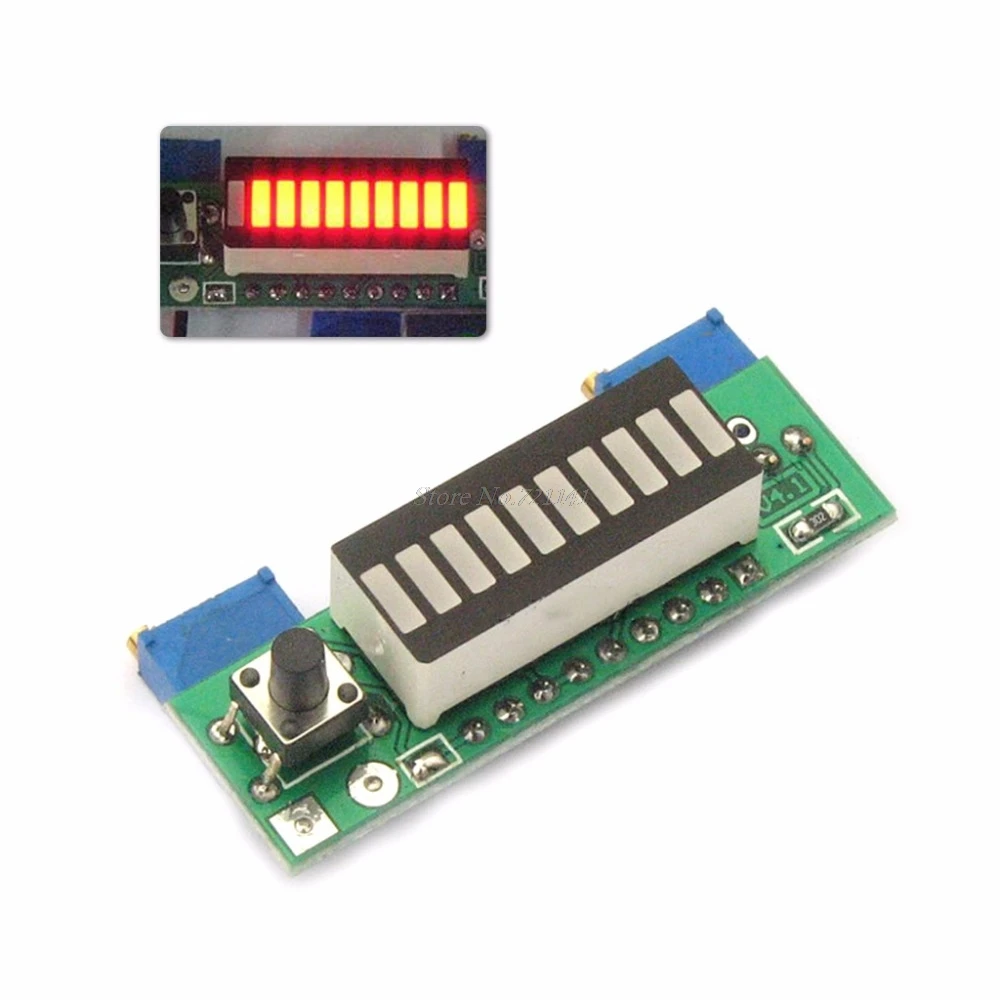

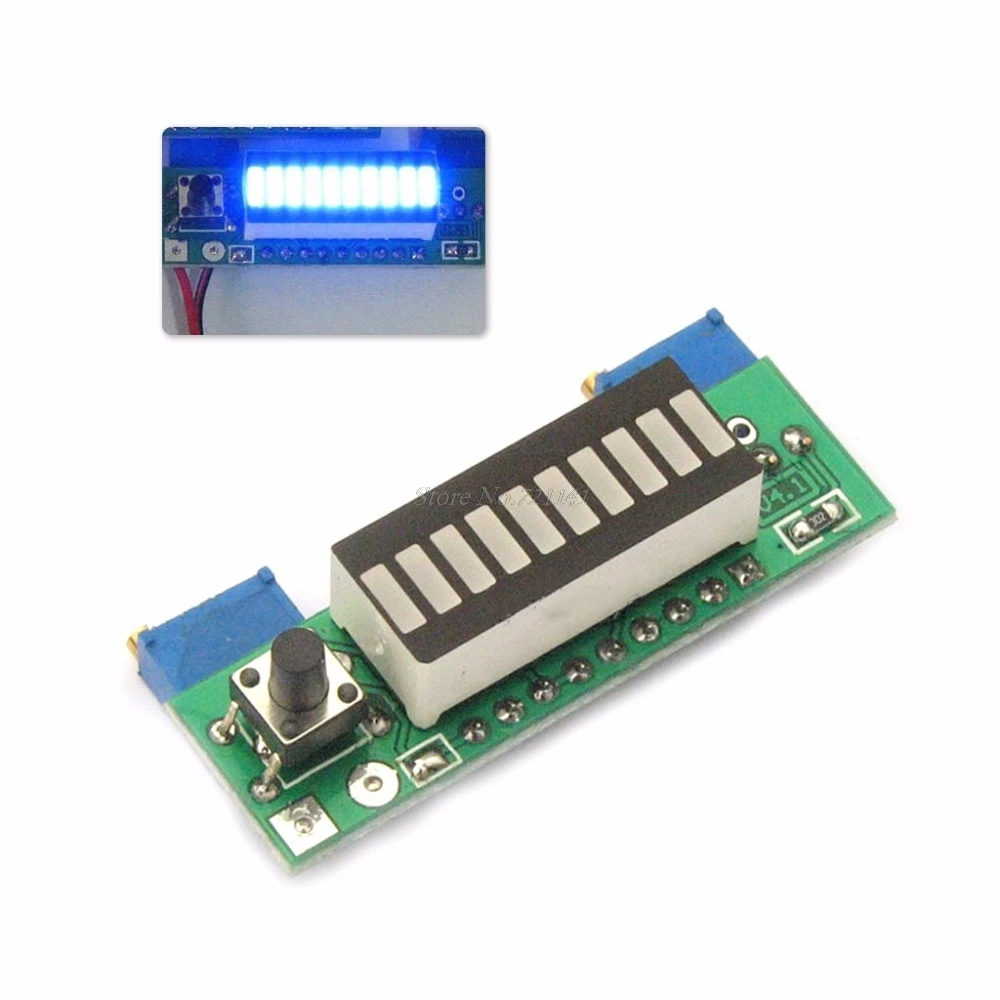

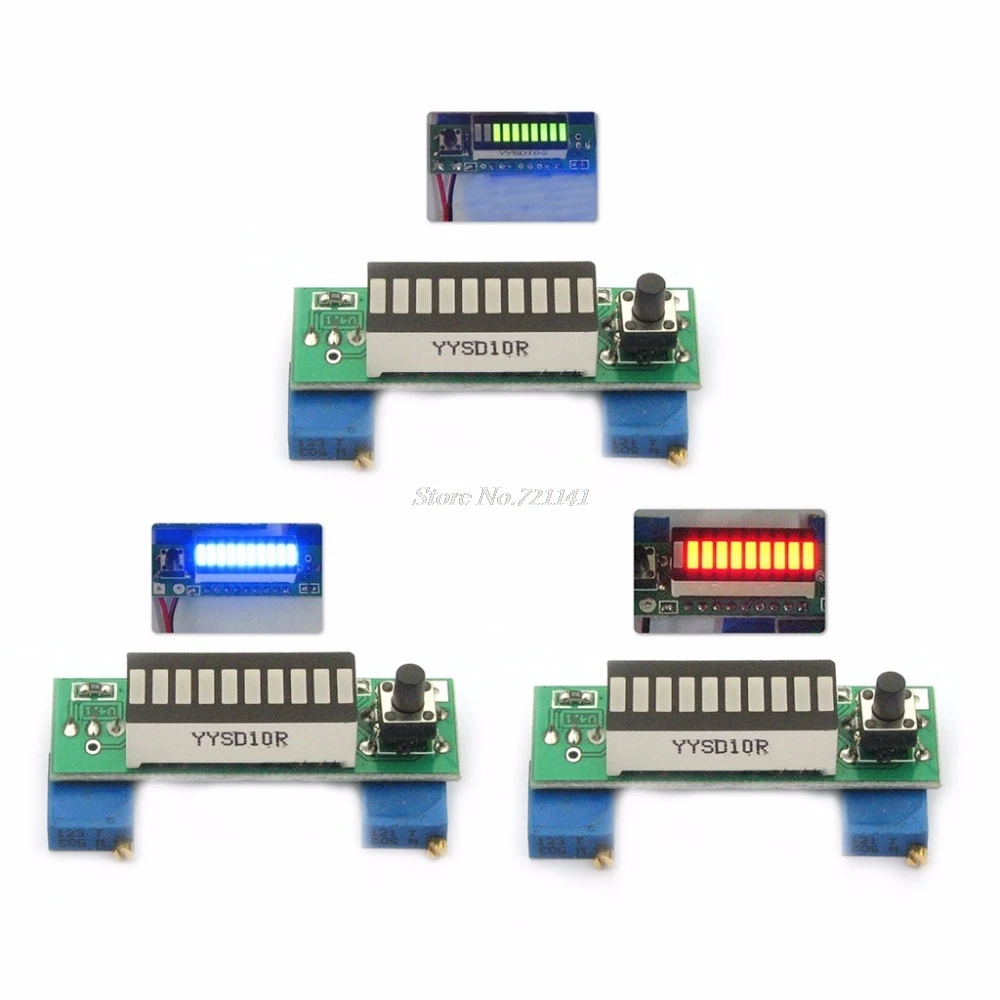

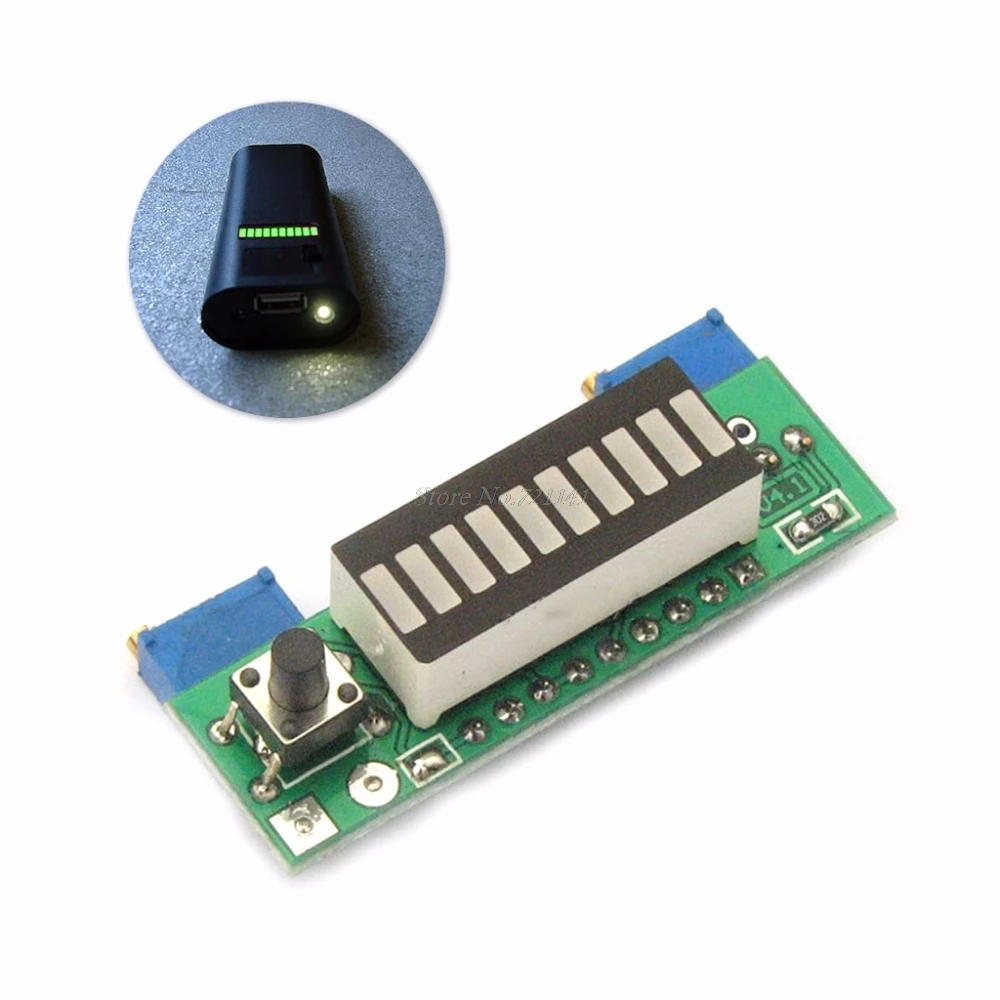

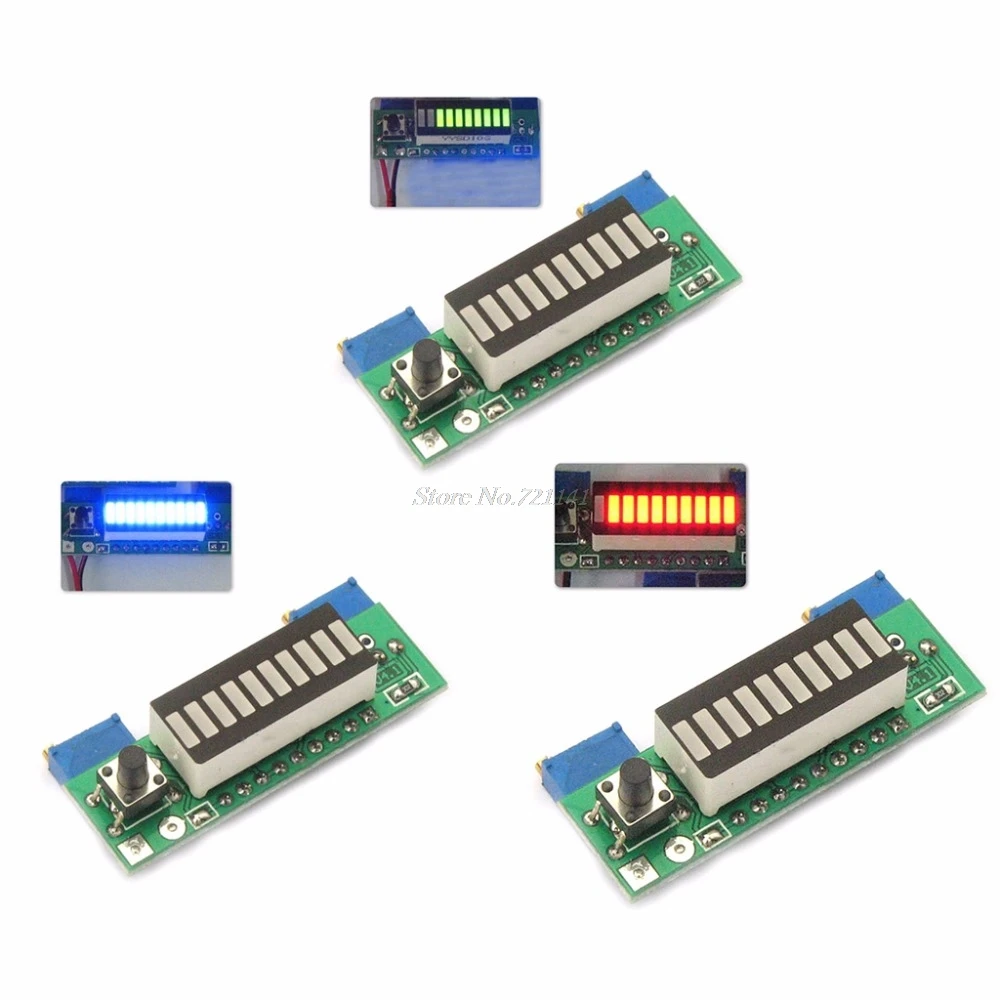

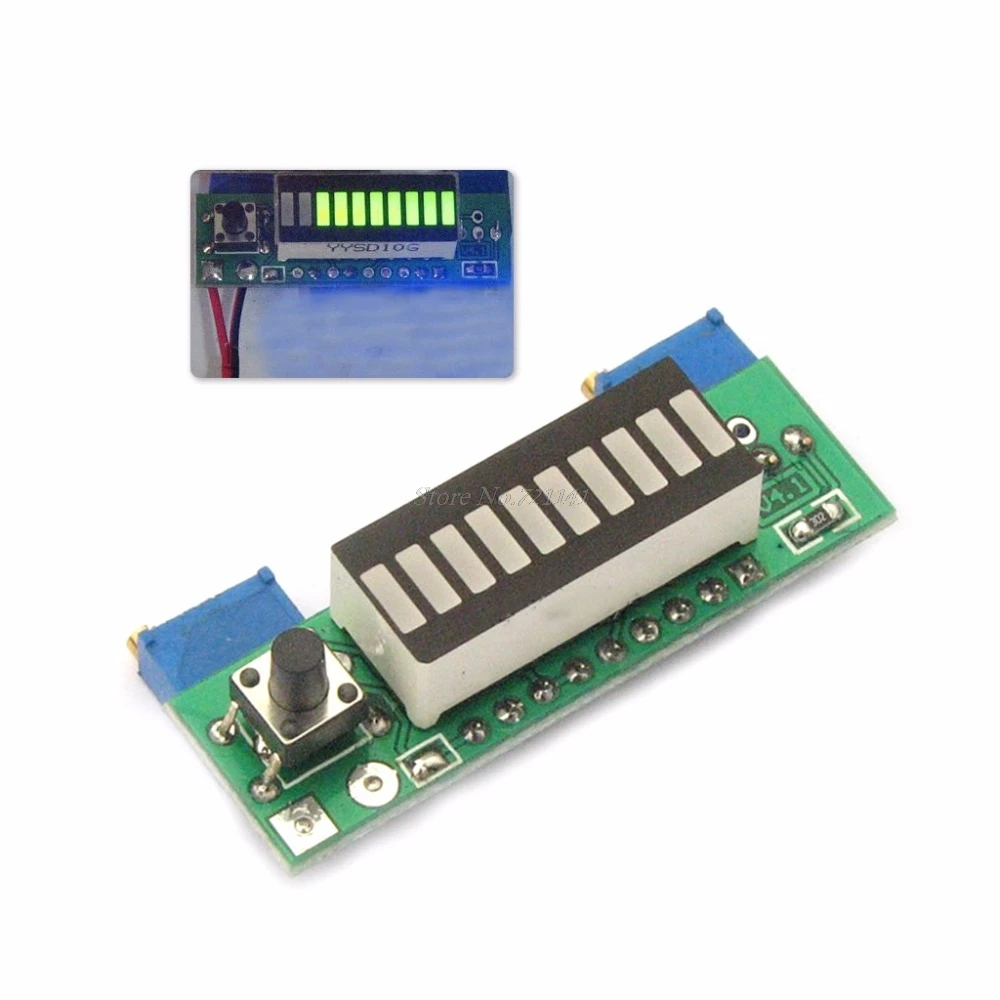

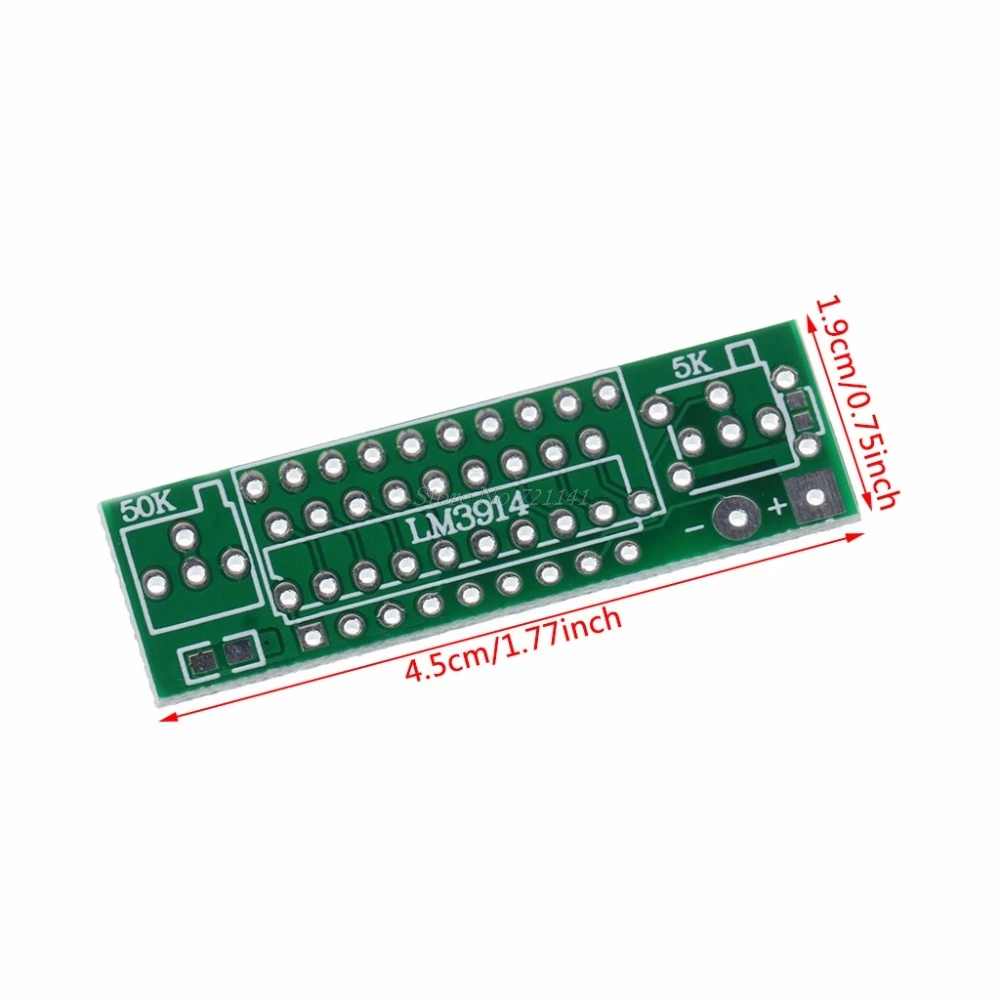

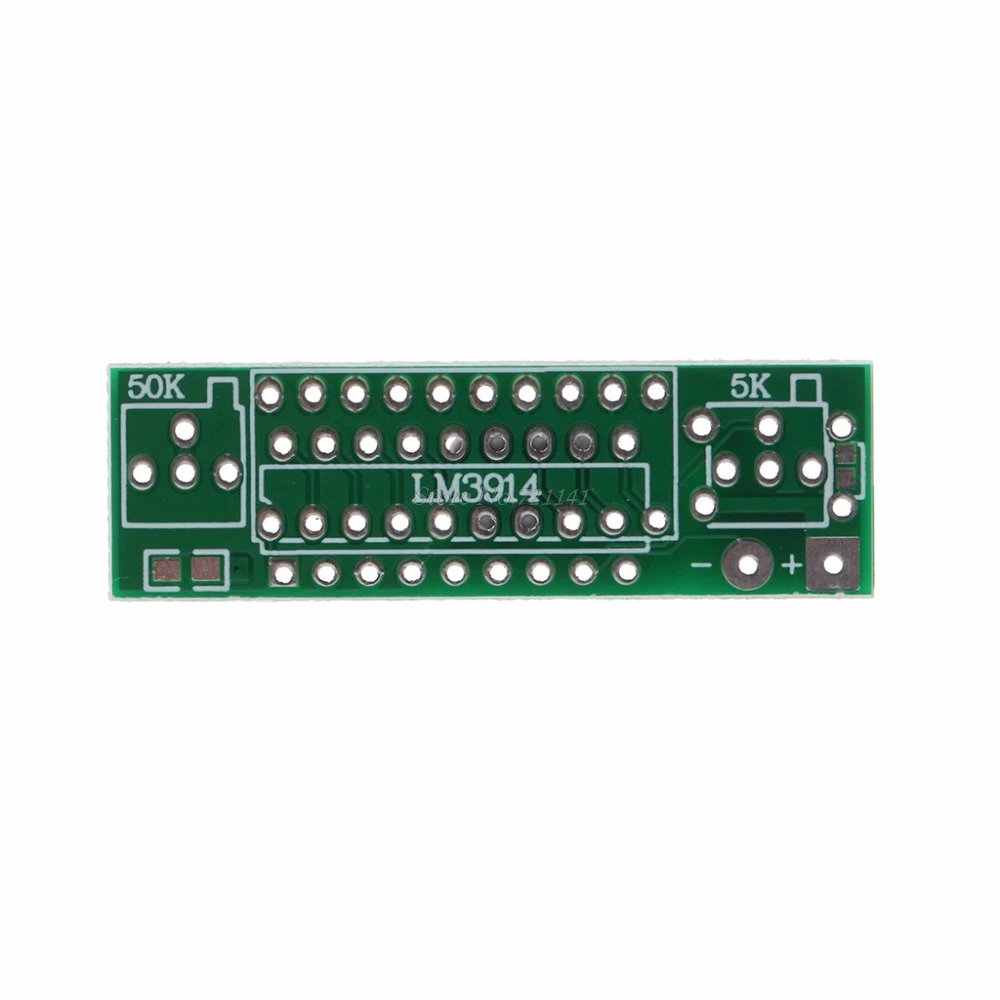

Модуль индикатора емкости литиевого аккумулятора LM3914 3 7 в тестер плата со

---

LM3914 3,7 V литиевая Батарея Ёмкость индикатор модуль тестер светодиодный Дисплей доска Интегральные схемы

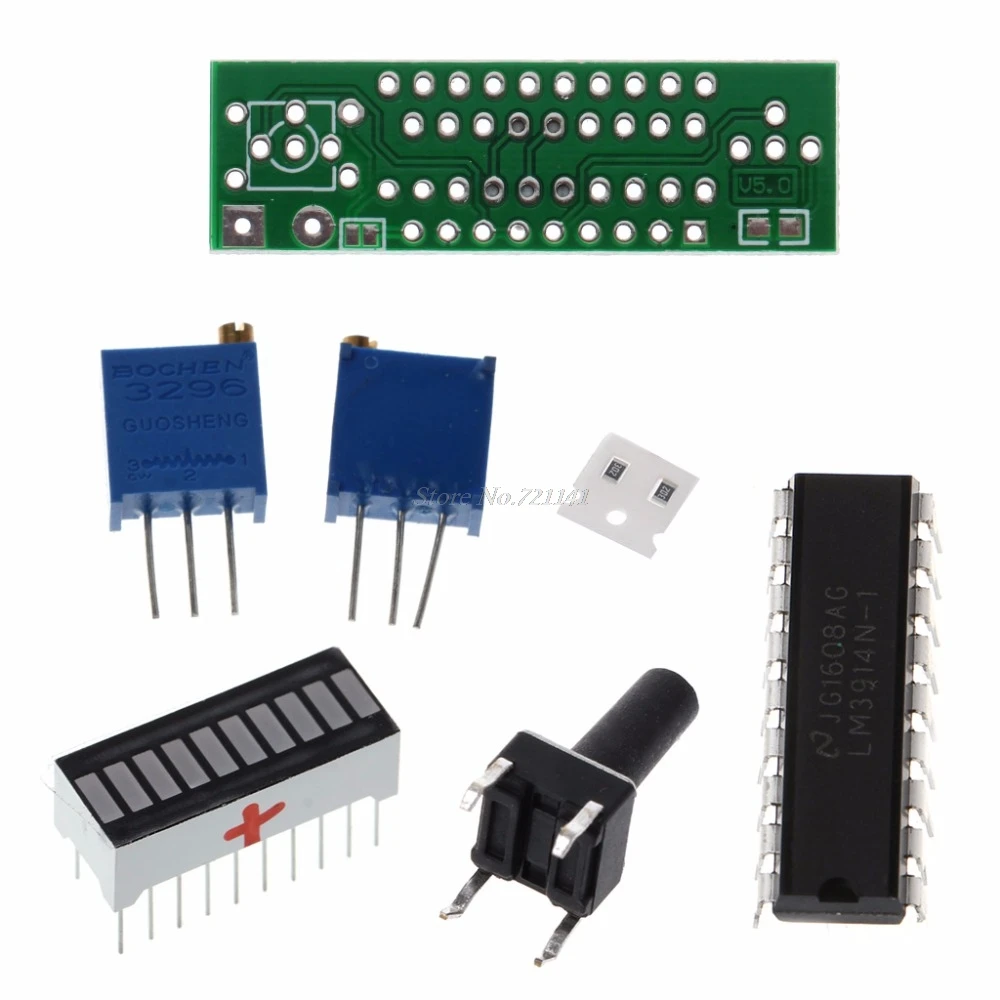

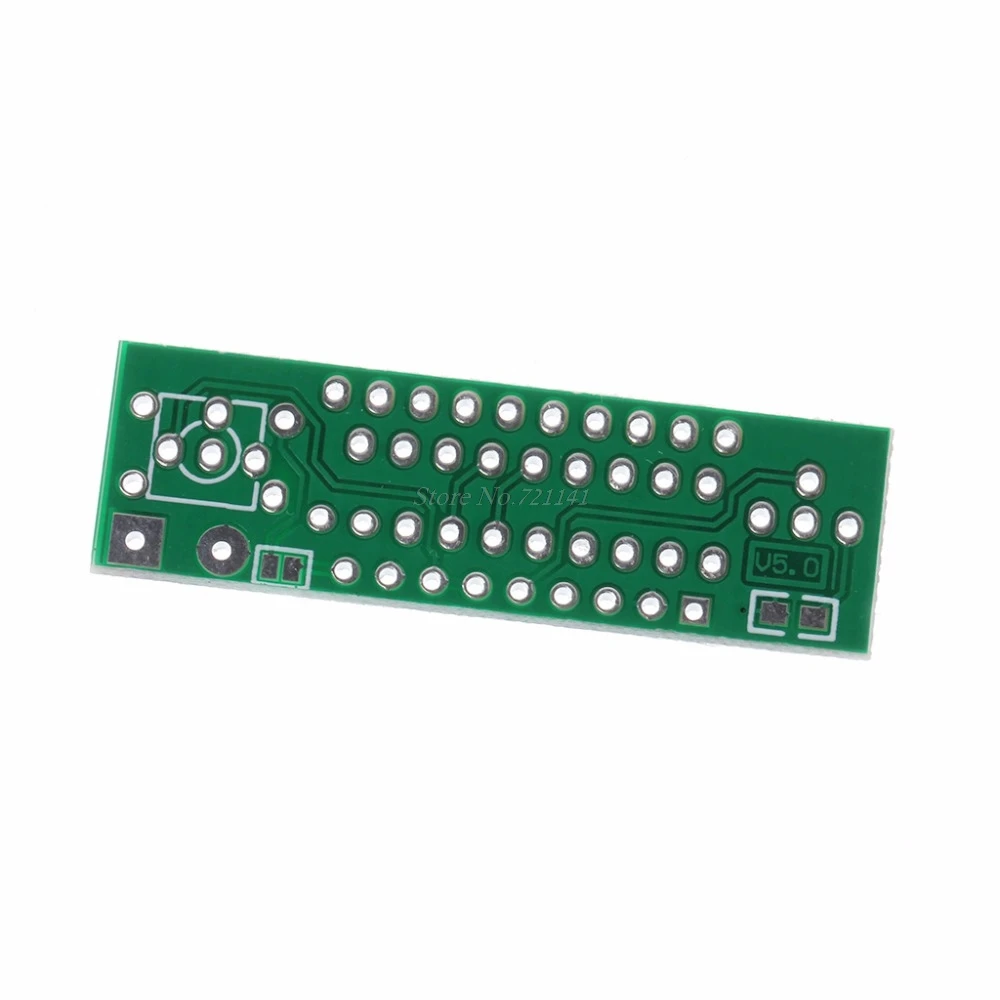

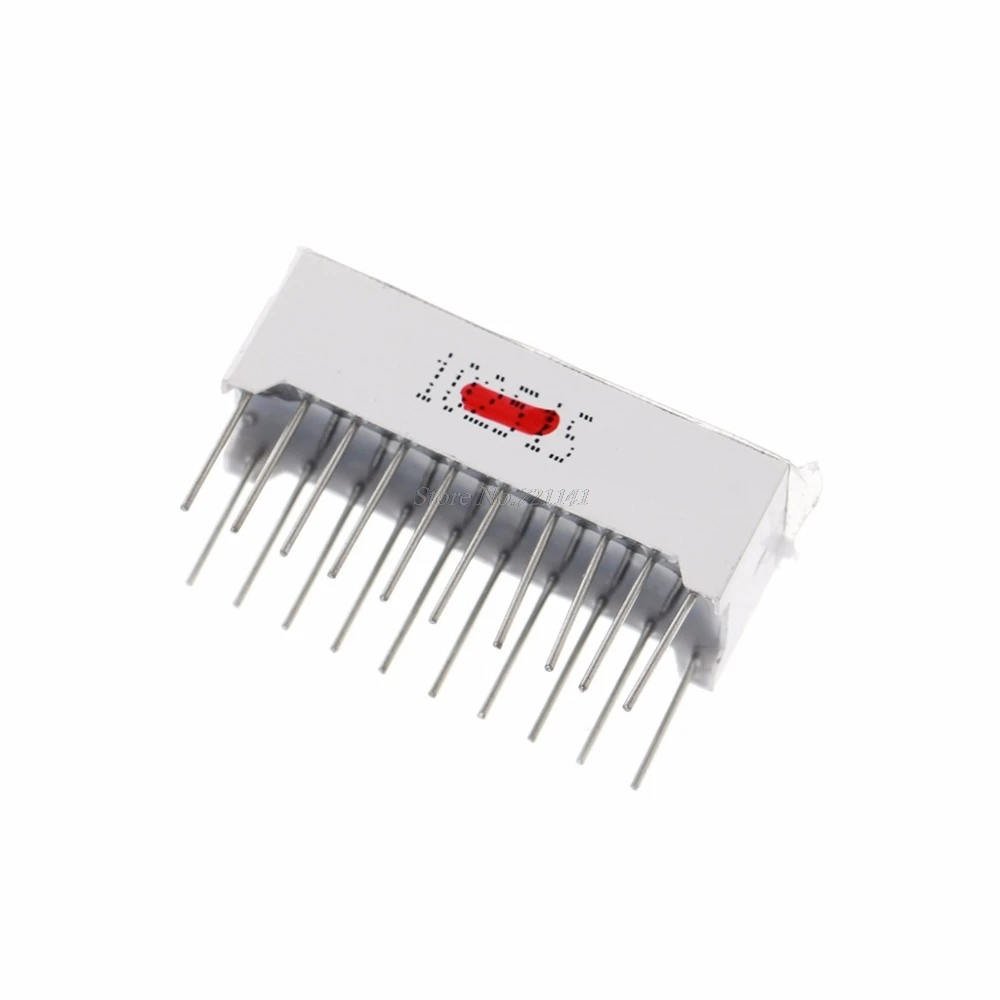

Особенности: Это наборы для самостоятельной сборки, нужно, чтобы покупатель собрал их. Мощность дисплей состоит в том, чтобы занять какое-то напряжение, выполнить моделирование, показана сегментов, как, например, 3,7 V литиевая батарея, низкое напряжение 3В, верхний предел 4,2 V, 4,2-3 = 1,2 V напряжение разница между нижний предел 1,2 V, это аккумулятор аналоговые Мощность вверх LM3914 может точно обнаруживать аналоговое напряжение и светодиодный дисплей 10, светодиодный дисплей в точечном режиме горит 10 или индивидуально освещенный светодиодный узор в полоску Описание дисплея: Отображение напряжения батареи между нижним пределом 10 файлов показывает, что представители каждого из огней 10% заряда дисплея s, от имени 10 огней Заряд дисплея 0% -100% диапазон; Вы также можете изменить одиночный светильник, отображается только светильник, больше мощности, один светильник 4 мА, все яркие 42 мА   Различные настройки диапазона отображения батареи высокого и низкого напряжения: 1. Литиевая батарея: После завершения одного литиевая батарея разрядное напряжение 3В, при достижении уровня полной зарядки станет гореть 4,2 V; 1S Соответствует 3V (Первый светильник) до 4,2 V (десятая светильник s); 2S соответствует 6V (Первый светильник) 8,4 V (десятый светильник s); 3S соответствует 9V (Первый светильник) до 12,6 V (десятая светильник s); 4S соответствует 12 В (Первый светильник) 16,8 в (десятый светильник s); Другие серии напряжения и так далее. 2. Свинцово-кислотные батареи 6 в или 12 В свинцово-кислотная батарея обычно: 6V соответствует 4,8 V (первый красный светильник) до 6,75 V (десятая светильник s); 12V соответствует 9,6 V (первый красный светильник) до 13,5 V (десятая светильник s); Модуль в соответствии с вышеприведенным стандартным диапазоном разрядки батареи может точно отражать аккумулятор, чтобы пользователи могли легко наблюдать состояние батареи.   Регулировка следующих методов: Необходимое оборудование: Регулируемый источник питания, точность решений панели дисплея. Часы слово отвертки. Чехол в один 3,7 V литиевая батарея, 3V меньше низкого уровня мощности, 4,2 V на полную мощность класса high-end. 1, регулируемого источника питания напряжение до нужного напряжение дисплея высокой 4,2 v, подключиться к этой плате, на этот раз есть два результата: никто не производит яркий, одно-это яркий или светильник и многие другие. На этот раз медленная Регулировка пластины 503 (50k) потенциометра, пока светодиодный индикатор не загорится полностью. Несколько светильник не светится и не вращается против часовой стрелки, когда светильник работает по часовой стрелке. 2, регулируемое напряжение питания до низкого конца желаемого 3 В. Регулировочная плата 502 (5K) потенциометр, чтобы просто светильник светодиодный, не светильник по часовой стрелке, несколько или все яркий светильник против часовой стрелки. 3, терпеливо повторяет первый шаг два. Обычно 2 раза настраивается на желаемый Диапазон отображения.   Режим отображения A / P: линейный/одиночный переключатель режима решетки лампы с полной яркостью, по умолчанию это линейная модель, плата отложила переключатель, даже с паяльниками может быть превращен в полный светильник линейного режима, нет сварки является точкой, как дисплей одиночный светильник   Примечание: Чтобы настроить свое напряжение, в соответствии с методом регулировки заказа, чтобы подчеркнуть высокое качество, затем Отрегулируйте низкий конец. Красный, затем положительный, затем отрицательный черный, не должен быть изменен, этот модуль является максимальным предельным напряжением постоянного тока 20 в, пожалуйста, используйте антистатическую сварку или паяльную станцию для электрической тепловой сварки   Технические характеристики: Мощность: бар дисплей полная яркость 42ма, одиночный светильник показывает 4ма Диапазон измерений: батарея внутри общего 2,4-20v Светильник: красный/зеленый/синий Дисплей: мульти-светильник бар Дисплей или какой-либо один светильник точка Дисплей Подходит для литиевых батарей, свинцово-кислотных батарей и других батарей питания должны быть отображены Мощность Регулируемый Диапазон отображения батареи кривая разряда научно-установка, прямая поддержка: одиночный литий-1S (4,2 V) ~ 4S (16,8 V), свинцово-кислотный 6V ~ 12V, никель-металл-гидридного 3,6 V ~ 18В, никель-кадмиевые аккумуляторы 3,6 V ~ 18V Размеры: 4.5x1.9 см/1.77x0.75inch Количество: купальное полотенце, 1 шт Примечание: Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!   Посылка в комплект входит: 1 х тестер емкости аккумулятора
