Характеристики

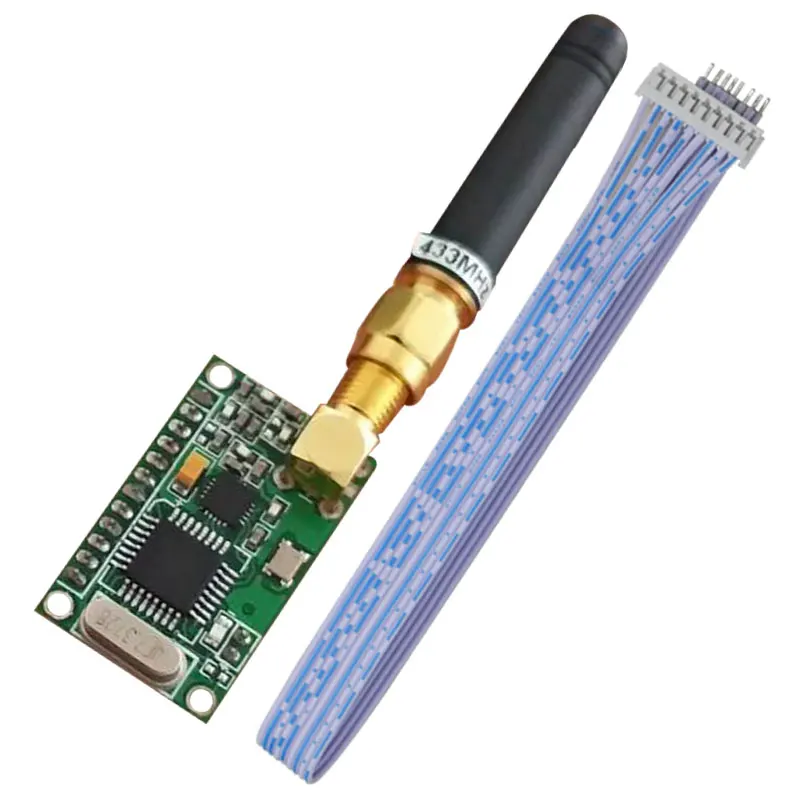

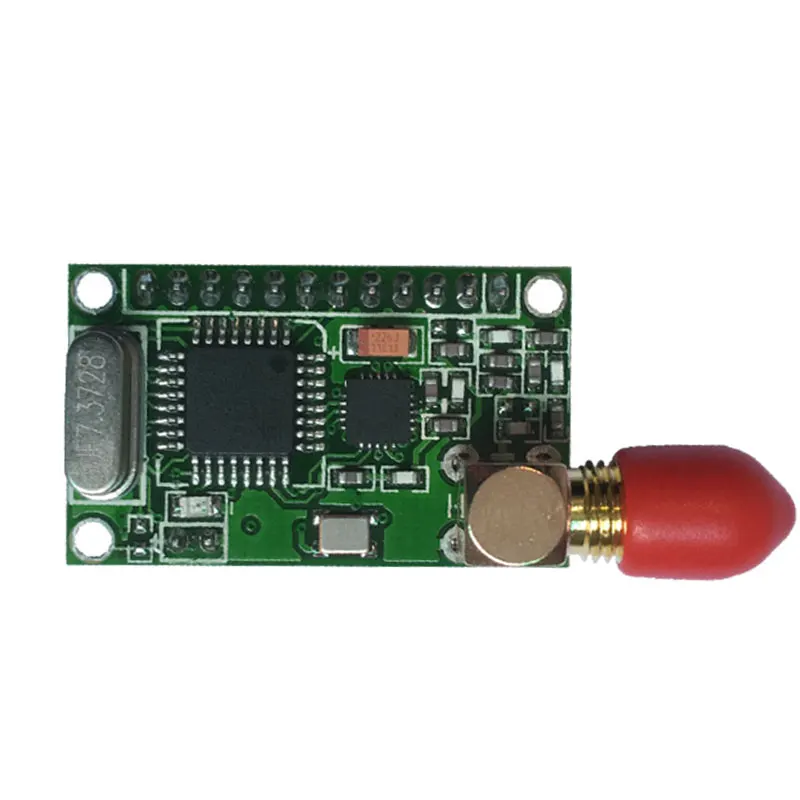

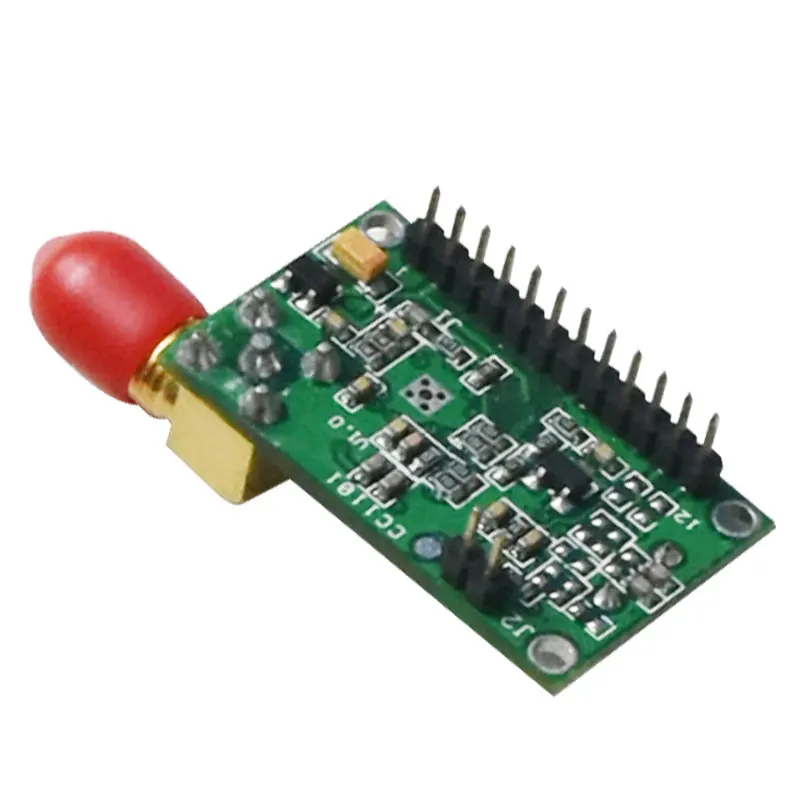

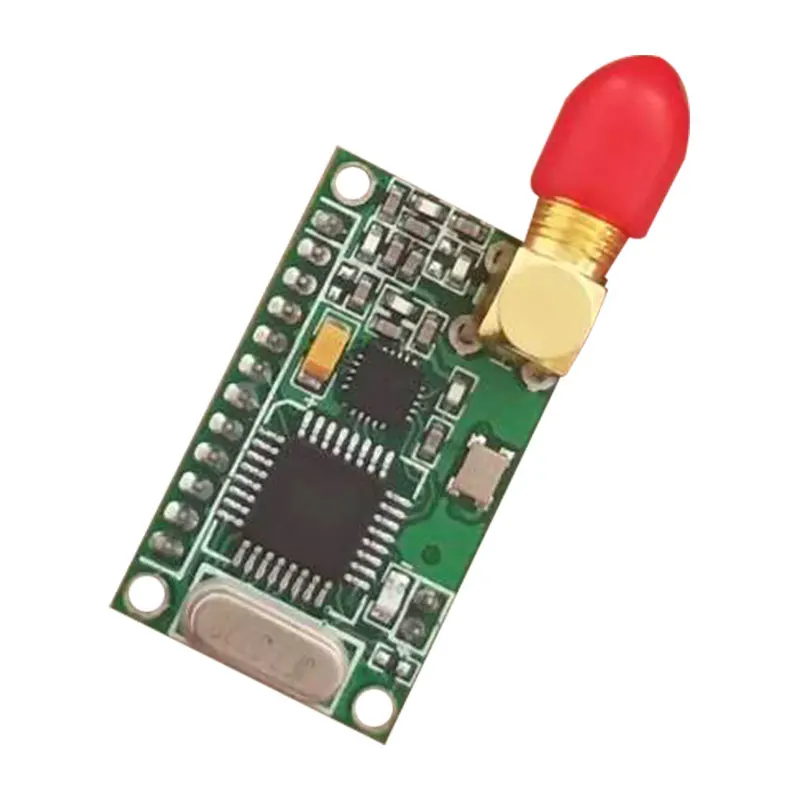

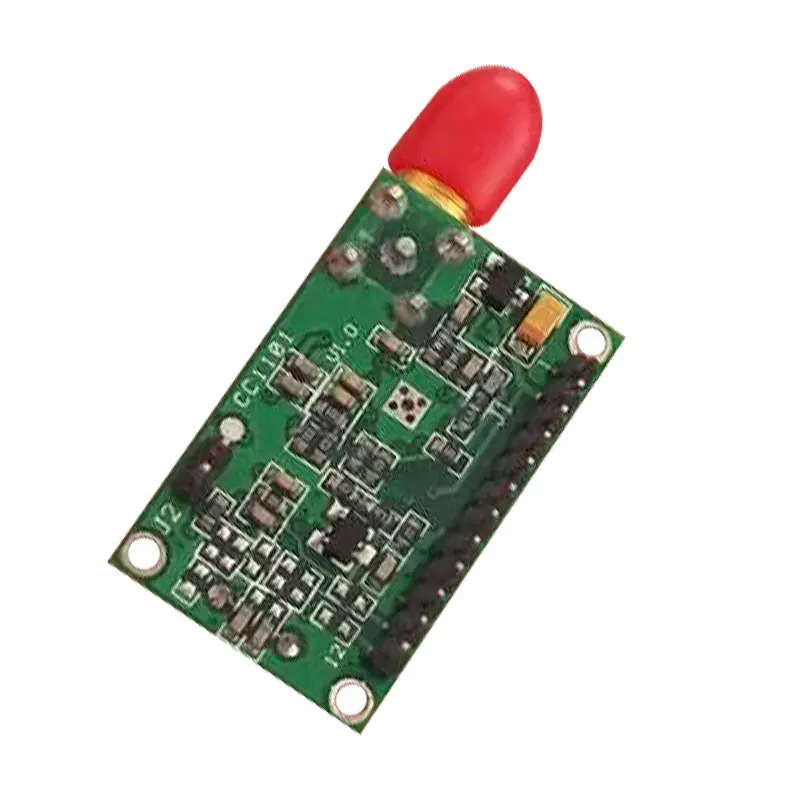

Модуль беспроводного приемника CC1101 868 МГц 38400bps 5 В 3 433 Беспроводной RF модуль
История изменения цены
*Текущая стоимость 4 373,94 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 5554.33 руб. | 5665.65 руб. | 5609.5 руб. |
| Jan-20-2026 | 4504.41 руб. | 4594.40 руб. | 4549 руб. |
| Dec-20-2025 | 5466.25 руб. | 5575.2 руб. | 5520.5 руб. |
| Nov-20-2025 | 5423.65 руб. | 5531.68 руб. | 5477 руб. |
| Oct-20-2025 | 4329.59 руб. | 4416.49 руб. | 4372.5 руб. |
| Sep-20-2025 | 5335.83 руб. | 5442.47 руб. | 5388.5 руб. |
| Aug-20-2025 | 5291.65 руб. | 5397.6 руб. | 5344 руб. |
| Jul-20-2025 | 5248.40 руб. | 5353.51 руб. | 5300.5 руб. |
Описание товара
Когда вы размещаете заказ, пожалуйста, помогите подтвердить указанные ниже параметры, чтобы мы могли подготовить товары как можно скорее.
1. Напряжение:3,3 ~ 5.5VDC; 2. Требуемая скорость передачи данных (1200/2400/4800/9600/19200/38400bps); 3. Интерфейс (RS232/RS485/TTL); 4. Значение частоты (304 ~ 330 МГЦ, 430 ~ 452 МГц, 853 ~ 878 МГц, 902 ~ 928 МГц);
SСпецификации:
1 Технические параметры:
| Частотный диапазон |
304 ~ 330 МГЦ, 430 ~ 452 МГц, 853 ~ 878 МГц, 902 ~ 928 МГц |
| Передача Мощность |
10dBm |
| Модуляции |
GFSK |
| РЧ-Скорость передачи данных |
1200 ~ 38400bps |
| Интерфейс |
RS232, RS485, TTL |
| Питание |
+ 3,3 ~ 5.5VDC |
| Интерфейс формат данных |
8E1/8N1/801 |
| Чувствительность приема |
-110dBm @ 1200bps/-105dBm @ 9600bps |
| Пропускная способность канала |
50 кГц @ 1200bps/100 кГц @ 9600bps |
| Рабочая Температура |
-40 ℃ ~ 80 ℃ (промышленный класс) |
| Рабочая влажность: |
10% до 90% относительной влажности, без конденсации |
| Выбросов ток |
≤ 40mA |
| Получение ток |
≤ 25mA |
| Спящий ток |
≤ 5mA |
| Размер (Д/Ш/В) |
31,8X19,2X6,8 мм |

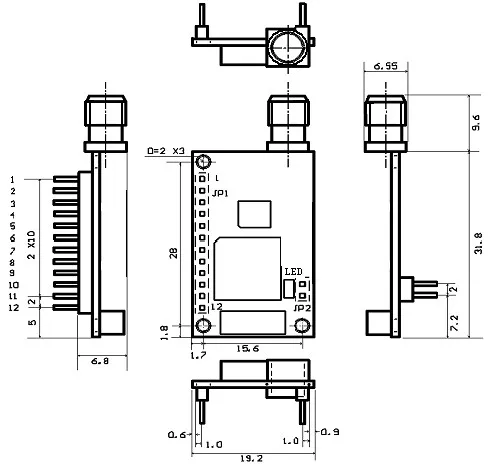

2 размера
3. Определение клеммы для подключения к XZ-DT01X:
XZ-DT014 обеспечивает 12 контактный разъем (JP1)
| Контакты |
Определения |
Описание продукта: |
Уровень |
Подключите к терминальному |
Обратите внимание |
| 1 |
GND |
Основание для источника питания |
|
Основание для источника питания |
|
| 2 |
VCC |
Мощность питания постоянного тока |
+ 3,3 ~ 5,5 V |
|
|
| 3 |
SET_EN |
Набор позволит |
TTL |
|
|
| 4 |
RxD/RS-232 |
Конец приема последовательных данных |
RS-232 |
ТСД |
COM2 |
| 5 |
TxD/RS-232 |
Конец передачи последовательных данных |
RS-232 |
RxD |
COM2 |
| 6 |
Сброс |
Сигнал сброса (вход) |
TTL |
Отрицательный импульс сброса |
|
| 7 |
Сон |
Контроль сна (вход) |
TTL |
Сон сигнала |
Высокий уровень сна |
| 8 |
TxD/TTL |
Конец приема последовательных данных |
TTL |
RxD |
COM1 |
| 9 |
RxD/TTL |
Конец передачи последовательных данных |
TTL |
ТСД |
COM1 |
| 10 |
Sgnd |
Дорожный сигнал |
|
|
Подключен к заземлению источника питания |
| 11 |
A /RS-485 |
Порт 485 сигнала |
RS-485 |
A /RS-485 |
COM3 |
| 12 |
B /RS-485 |
B порт сигнала 485 |
RS-485 |
B /RS-485 |
COM3 |
4.XZ-DT01X Частотная Таблица
| Канал
|
XZ-DT013 (МГц)
|
XZ-DT014 (МГц)
|
XZ-DT018 (МГц)
|
XZ-DT019 (МГц)
|
| 0
|
304,5252
|
430,1618
|
853,0938
|
902,5248
|
| 1
|
305,3250
|
430,8378
|
853,8936
|
903,3246
|
| 2
|
306,1248
|
431,5138
|
854,6934
|
904,1244
|
| 3
|
306,9246
|
432,1898
|
855,4932
|
904,9242
|
| 4
|
307,7244
|
432,8658
|
856,2930
|
905,7240
|
| 5
|
308,5242
|
433,5418
|
857,0928
|
906,5238
|
| 6
|
309,3240
|
434,2178
|
857,8926
|
907,3236
|
| 7
|
310,1238
|
434,8938
|
858,6924
|
908,1234
|
| 8
|
310,9236
|
435,5698
|
859,4922
|
908,9232
|
| 9
|
311,7234
|
436,2458
|
860,2920
|
909,7230
|
| 10
|
312,5232
|
436,9218
|
861,0918
|
910,5228
|
| 11
|
313,3230
|
437,5978
|
861,8916
|
911,3226
|
| 12
|
314,1228
|
438,2738
|
862,6914
|
912,1224
|
| 13
|
314,9226
|
438,9498
|
863,4912
|
912,9222
|
| 14
|
315,7224
|
439,6258
|
864,2910
|
913,7220
|
| 15
|
316,5222
|
440,3018
|
865,0908
|
914,5218
|
| 16
|
317,3220
|
440,9778
|
865,8906
|
915,3216
|
| 17
|
318,1218
|
441,6538
|
866,6904
|
916,1214
|
| 18
|
318,9216
|
442,3298
|
867,4902
|
916,9212
|
| 19
|
319,7214
|
443,0058
|
868,2900
|
917,7210
|
| 20
|
320,5212
|
443,6818
|
869,0898
|
918,5208
|
| 21
|
321,3210
|
444,3578
|
869,8896
|
919,3206
|
| 22
|
322,1208
|
445,0338
|
870,6895
|
920,1204
|
| 23
|
322,9206
|
445,7098
|
871,4893
|
920,9202
|
| 24
|
323,7204
|
446,3858
|
872,2891
|
921,7200
|
| 25
|
324,5202
|
447,0618
|
873,0889
|
922,5198
|
| 26
|
325,3200
|
447,7378
|
873,8887
|
923,3196
|
| 27
|
326,1198
|
448,4138
|
874,6885
|
924,1194
|
| 28
|
326,9196
|
449,0898
|
875,4883
|
924,9192
|
| 29
|
327,7194
|
449,7658
|
876,2881
|
925,7190
|
| 30
|
328,5192
|
450,4418
|
877,0879
|
926,5188
|
| 31
|
329,3190
|
451,1178
|
877,8877
|
927,3186
|
5 параметров функции по:
Когда SET_EN установлен на низком уровне, через 10 мс он входит в состояние настройки. Когда SET_EN установлен высокий уровень, после 100ms он входит в рабочее состояние. Фиксированные 9600, 8N1, настройки программного обеспечения сохраняются, если питание выключено.
Прочитайте текущий параметр. Например, начальный канал-0 каналов, даже паритет, и показывает следующим образом:
Вход команда:
| ASCII |
$ R↙ |
| Шестнадцатеричной |
24 52 0D 0A |
Возврат:
| ASCII |
XZ-DT014 (Д х Ш х В) V10 Канал: 0 (канал: 0 ~ 31) Проверьте: 8e1 (паритет: даже паритет 8e1, четный паритет 8o1, Нет паритета 8n1) Скорость передачи данных: 1200 (скорость передачи данных: 1200 ~ 38400) Сон: закрытый (функция сна: закрытый, открытый) |
| Шестнадцатеричной |
58 5A 2D 44 54 30 32, большие размеры 34-44, 20 56 31 30 W 0D 0A 43 68 61 6E 6E 65 6C 3A 20 30 0D 0A 56 65 72 69 66 79 3A 20 38 65 31 0D 0A 42 61 75 64 20 72 61 74 65 3A 20 31 32 30 30 20 0D 0A 53 6C 65 65 70 3A 20 43 6C 6F 73 65 0D 0A |
● Номер канала записи, параметры:
Входная команда: «$ WC»-это команда канала записи, установленное значение 00 ~ 31
| ASCII |
$ WC07↙ |
| Шестнадцатеричной |
24 57 43 Ультратонкие защитные фильтры MC UV для объектива 30 37 0D 0A |
Возврат:
| ASCII |
Канал: 7 (Номер канала: 0 ~ 31) |
| Шестнадцатеричной |
20 20 43 68 61 6E 6E 65 6C 3A 20 Ультратонкие защитные фильтры MC UV для объектива 30 37 0D 0A |
Примечания: когда номер канала меньше 10 , 0 спереди не может быть опущен.
●Write соотношение параметров
Входная команда: «$ WV»-это команда записи паритета, установленное значение N, O, E,
| ASCII |
$ WVE↙ |
| Шестнадцатеричной |
24 57 56 45 0D 0A |
Возврат:
| ASCII |
Проверка: 8e1 |
| Шестнадцатеричной |
20 20 20 56 65 72 69 66 79 3A 20 38 65 31 0D 0A |
Примечания: означает, что 8 бит являются действительными битами данных, 1 бит запуска, стоп битов, N не является битом проверки паритета, O-это нечетный контрольный бит паритета, и E-это даже контрольный бит паритета.
● Параметры скорости передачи данных:
Входная команда: «$ WB»-это команда записи скорости передачи данных, установленное значение A, B, C, D, E, F,
| ASCII |
$ WBD↙ |
| Шестнадцатеричной |
24 57 42 44 0D |
Возврат:
| ASCII |
Скорость передачи данных: 9600 |
| Шестнадцатеричной |
42 61 75 64 20 72 61 74 65 3A 20 39 36 30 30 20 0D 0A |
Примечания: Установите скорость передачи данных при 9600bps. A, B, C, D, E, F означает 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps.
● Запись параметров сна:
Входная команда: $ WS-это команда записи, параметры, установленное значение: O, C,
| ASCII |
$ Обм↙ |
| Шестнадцатеричной |
24 57 53 4F 0D |
Возврат:
| ASCII |
Режим сна: открытая |
| Шестнадцатеричной |
53 6C 65 65 70 3A 20 4F 70 65 6E 20 0D 0A |
Примечания: O означает, что функция открытого сна (открыть) C означает функцию закрытого сна (Закрыть).
● Запись ошибок:
Когда идентификатор, чтение и запись флагов, команда «error», возврат:
| ASCII |
Ошибка! |
| Шестнадцатеричной |
45 72 72 6F 72 21 20 0D 0A |
Когда идентификатор, чтение и запись флагов, правая команда, ошибка параметров команды, возврат:
| ASCII |
Ошибка! |
| Шестнадцатеричной |
(Команда флаг :) 45 72 72 6F 72 21 20 0D 0A |
Для изучения большего количества продуктов
