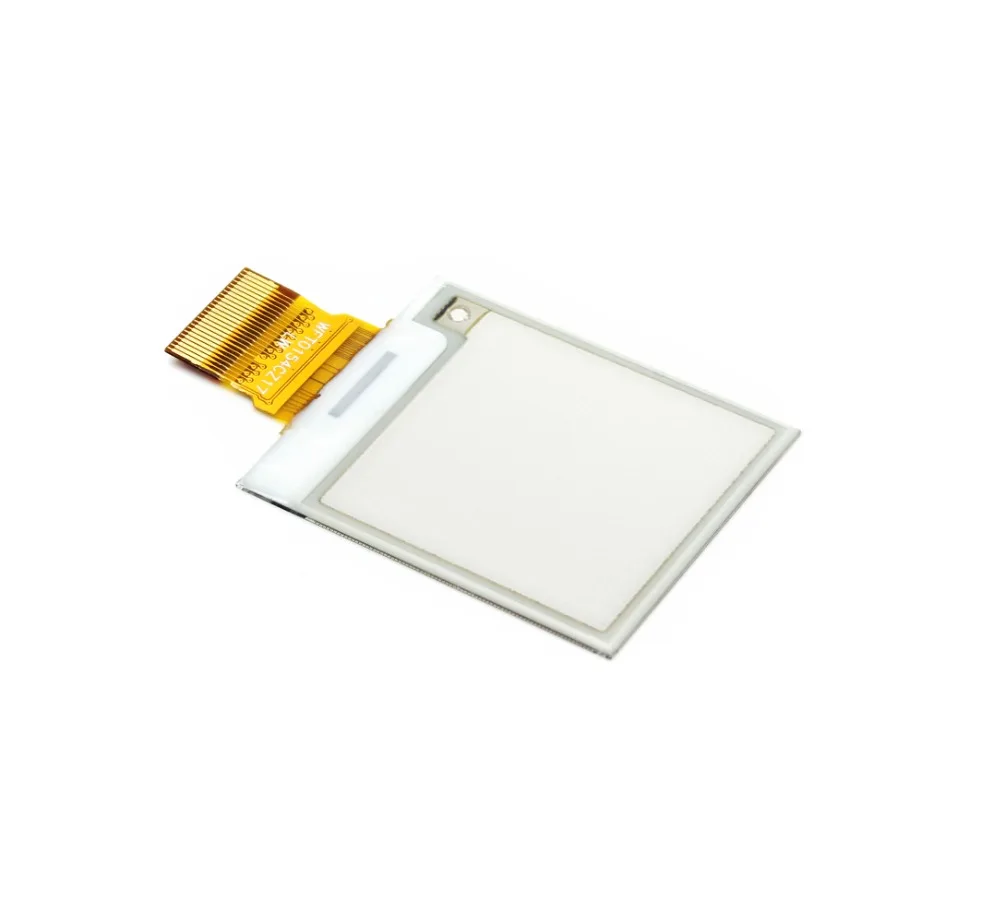

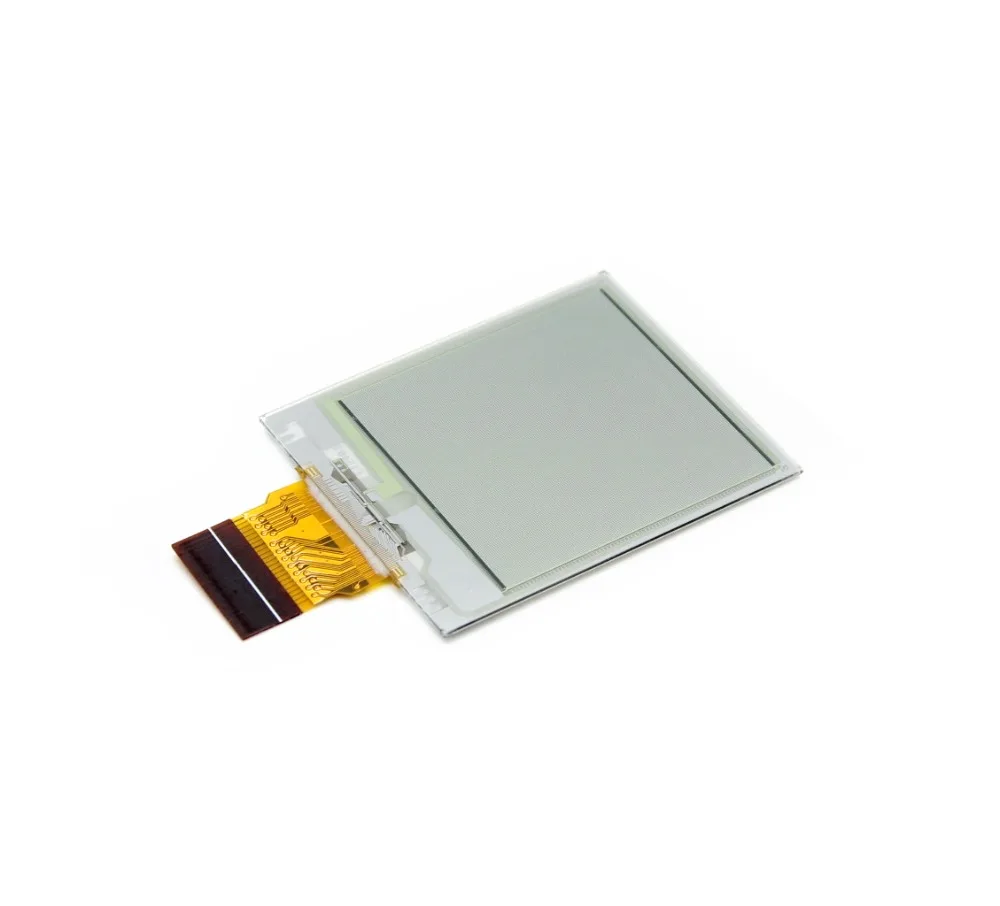

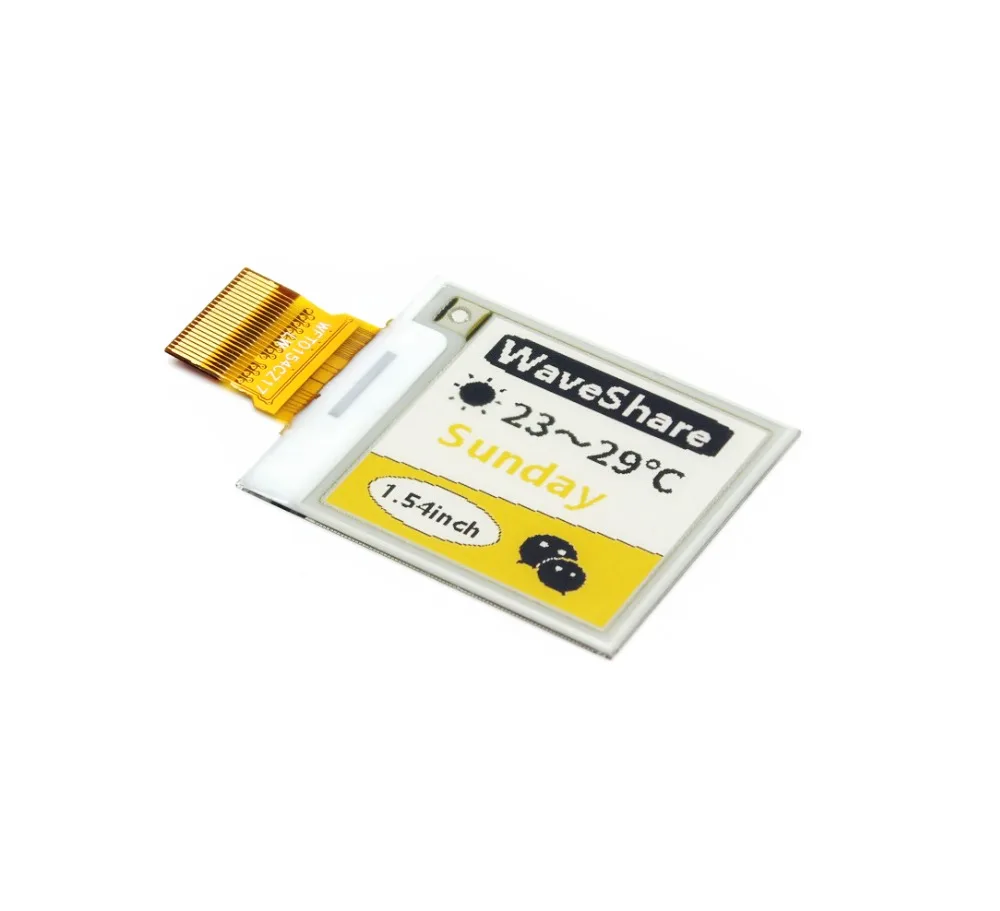

Waveshare 1 54 дюймовый E-Ink сырьевой дисплей модуль e-paper SPI для Raspberry Pi/STM32 желтый черный

152x152, 1,54 дюймов E-Ink сырой дисплей, желтый/черный/белый три цвета, SPI интерфейс, без PCB

Обзор

Это сырой дисплей E-Ink, разрешение 1,54 дюйма, разрешение 152x152, со встроенным контроллером, общаясь через интерфейс SPI, поддерживает желтый, черный и белый трехцветный дисплей.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности

• Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания

• Ультра низкое энергопотребление, в основном мощность требуется только для освежения

• Поставляется с ресурсами разработки и руководством (Схема платы драйвера, примеры для Raspberry Pi/STM32)

Технические характеристики

• Рабочее напряжение: 3,3 V

• Интерфейс: 3-провод SPI, 4-провод SPI

• План измерения: 37,32 мм × 31,8 мм × 0,98 мм

• Размер дисплея: 27,51 мм × 27,51 мм

• Точка шаг: 0,181 × 0,181

• Разрешение: 152 × 152

• Цвет дисплея: желтый, черный, белый

• Серый уровень: 2

• Время полного обновления: 27s

• Мощность обновления: 26,4 МВт (typ.)

• Мощность в режиме ожидания: <0,017 МВт

• Угол обзора: >170 °

Развития ресурсы

Вики:Www.wav WAV (C)

Посылка содержание

Вес:0,003 кг

Примечание: Это необработанный дисплей, вы также можете купить Собранный вариант для легкого тестирования и сравнения:1,54 дюймовый электронный бумажный модуль (C)

1. 1,54 дюймовая электронная бумага (C) x1

Рекомендуется

Чтобы быстро начать работу с этим исходным дисплеем, пожалуйста, рассмотрите следующие платы драйверов:

• Шляпа водителя из электронной бумаги(Универсальный)
• E-Бумага щит(Arduino/NUCLEO)
• Электронная бумага ESP8266 плата драйвера(Wi-Fi)

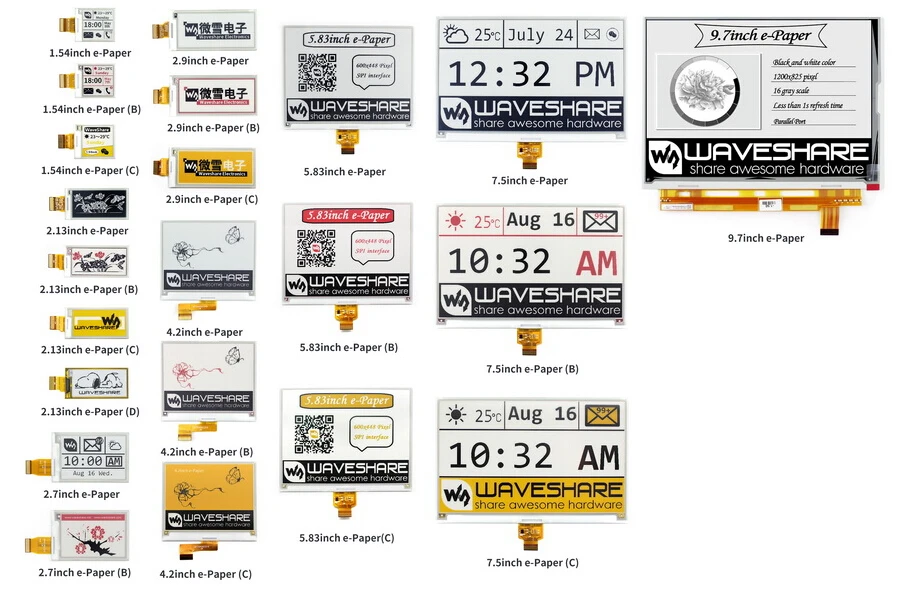

Гид по выбору
