Характеристики
SPI nRF24L01 + PA LNA 2 4 Ghz 100mW 1 km PCB антенна IOT беспроводной приемопередатчик модуль nRF24L01P 4G
История изменения цены
*Текущая стоимость 744,05 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-19-2026 | 885.38 руб. | 929.53 руб. | 907 руб. |
| Feb-19-2026 | 878.32 руб. | 922.9 руб. | 900 руб. |
| Jan-19-2026 | 737.6 руб. | 774.33 руб. | 755.5 руб. |
| Dec-19-2025 | 863.93 руб. | 906.63 руб. | 884.5 руб. |
| Nov-19-2025 | 751.42 руб. | 789.51 руб. | 770 руб. |
| Oct-19-2025 | 848.33 руб. | 890.74 руб. | 869 руб. |
| Sep-19-2025 | 841.91 руб. | 883.56 руб. | 862 руб. |
| Aug-19-2025 | 833.21 руб. | 875.84 руб. | 854 руб. |
| Jul-19-2025 | 826.62 руб. | 867.53 руб. | 846.5 руб. |
Описание товара

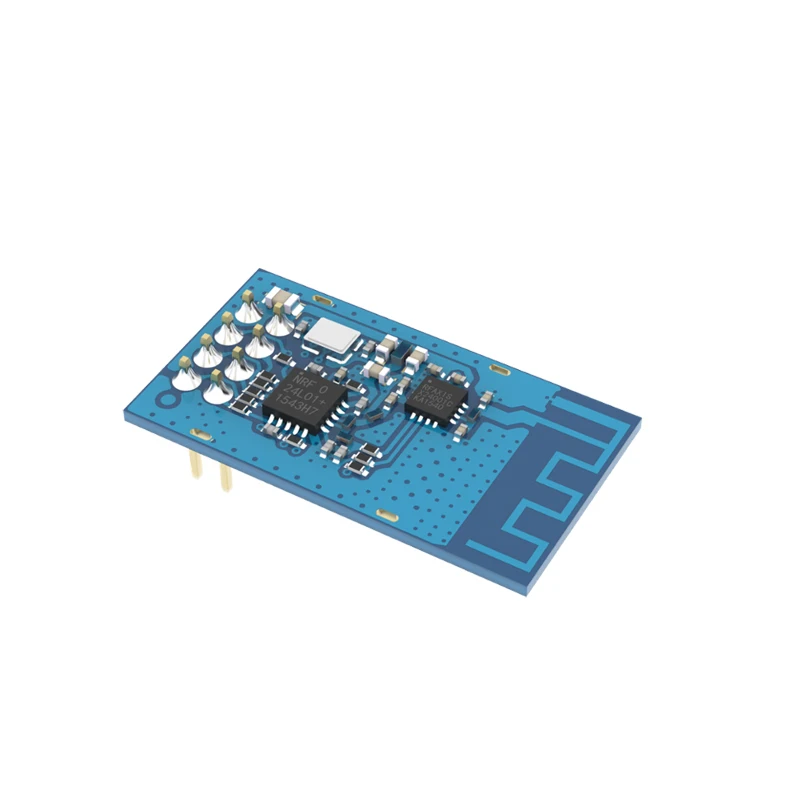

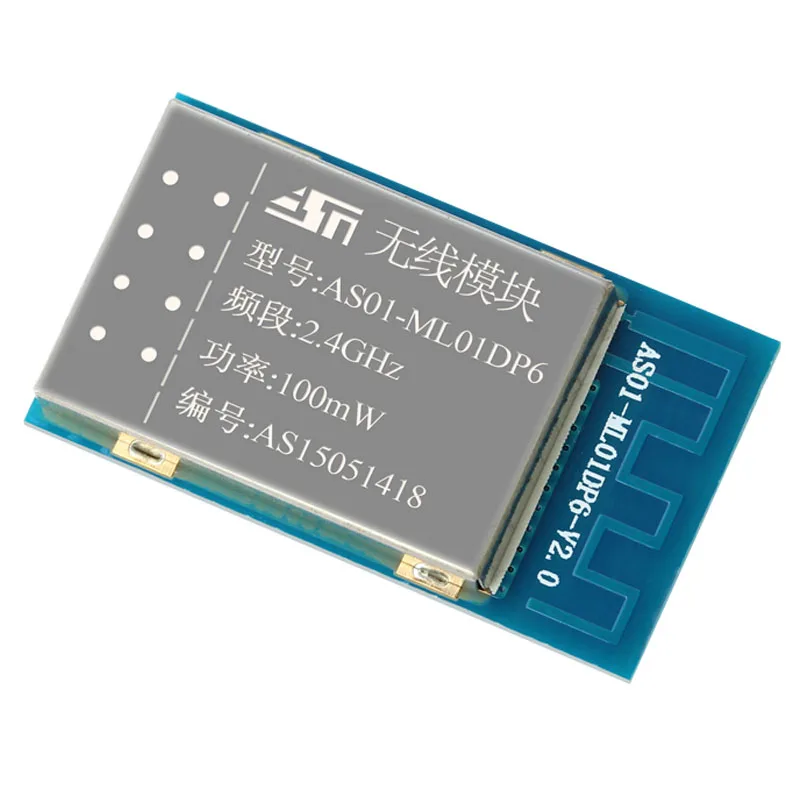

Введение модуля AS01-ML01DP6-это 100 мВт, промышленный беспроводной трансивер, интегрированный модуль передачи данных с высокой скоростью (максимальная скорость воздуха до 2 Мбит/с) и высокой стабильностью работы вЧастота 2,4 ГГц. Модуль поставляется с высокопроизводительной антенной PCB, точным сочетанием сопротивления, с использованием скандинавского оригинального nRF24L01P RF чипа, работающего в диапазоне ISM 2,4 ГГц ~ 2,5 ГГц. Модуль имеет достаточную мощность передачи, хорошие характеристики спектра, небольшие гармоники, небольшие перекрестия, малый размер. Все это оригинальный материал Murata. Это модель промышленного стандарта.
Электрические параметры:
|
Нет. |
Имя параметра |
Значения параметров |
Абстрактный |
|
1. |
Радиочастотный чип |
NRF24L01P |
Скандинавский |
|
2. |

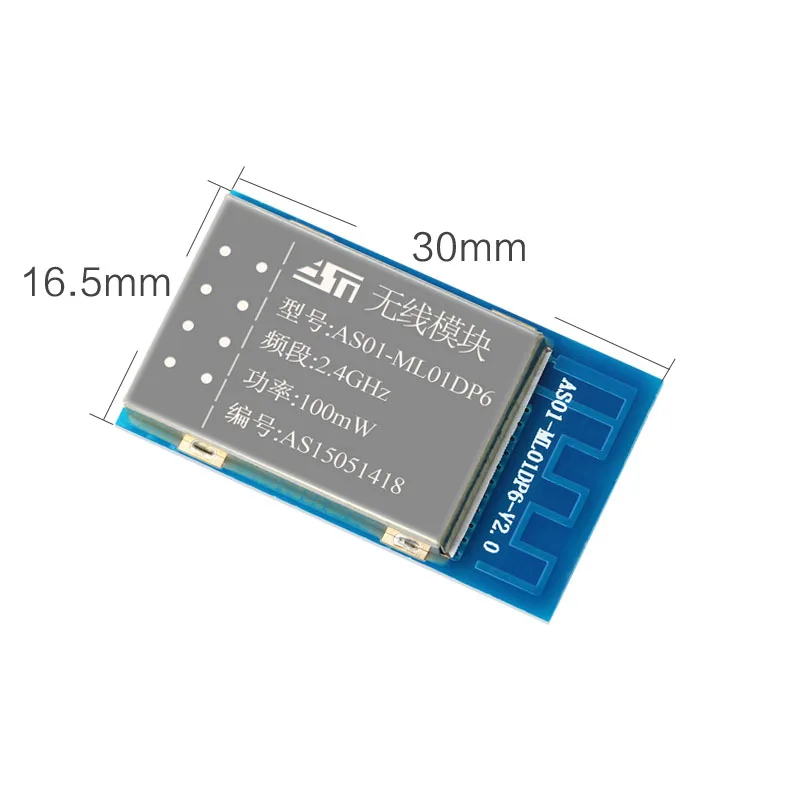

Размер модуля |
16,5*30 мм |
Включая антенну PCB |
|
3. |
Вес модуля |
3,2 г |
Включая антенну PCB |
|
4. |
Управляйте |
2,4 ГГц ~ 2,525 ГГц |
Регулируемый, 1 МГц шаг за шагом |
|
5 |
Производственное ремесло |
Без свинца, наклеивается машиной |
Беспроводные продукты должны быть наклеены машиной для обеспечения последовательности и надежности партии |
|
6 |
Режим интерфейса |
2*4*2,54 мм |
Штепсельная Вилка |
|
7 |
Напряжение питания |
1,8 ~ 3,6 В постоянного тока |
Примечание: напряжение выше 3,6 В навсегда повредит модуль |
|
8 |
Коммуникация |
0.7VCC ~ 5В |
VCC означает поставку модуля |
|
9 |
Измерения |
1200 м |
Чистый и открытый, максимальная мощность, высота 2 м, 250 k скорость воздуха |
|
10 |
Мощность отправки |
Максимум 20 дБм |
Около 100 мВт |
|
11 |
Скорость воздуха |
250 k ~ 2 Мбит/с |
3 уровня регулируется (250 кбит/с, |
|
12 |
Выключите ток |
1.0uA |
NRF24L01P набор как выключение питания, CE как низкий уровень |
|
13 |
Ток отправки |
140mA @ 20dBm |
Источник питания должен быть более |
|
14 |
Получение |
23 мА |
CE = 1 |
|
15 |
Коммуникация |
SPI |
Максимальная ставка до |
|
16 |
Передача |
Каждый пакет данных 1-32 байт |
Уровень 3 FIFO |
|
17 |
Длина приема |
Каждый пакет данных 1-32 байт |
Уровень 3 FIFO |
|
18 |
Поддержка RSSI |
Не поддерживает |
Поддерживает только простую потерю пакетов |
|
19 |
Антенна |
Антенна PCB | 50ΩСопротивление |
|
20 |
Эксплуатация |
-40 ~ + 85 ℃ |
Промышленный Класс |
|
21 |
Эксплуатация |
10%-90% |
Относительная влажность, нет |
|
22 |
Хранение |
-40 ~ + 125 ℃ |
Промышленный Класс |
|
23 |
Получение |
-102dBm @ 250 кбит/с |
Дополнительные сведения см. В руководстве по чипу |

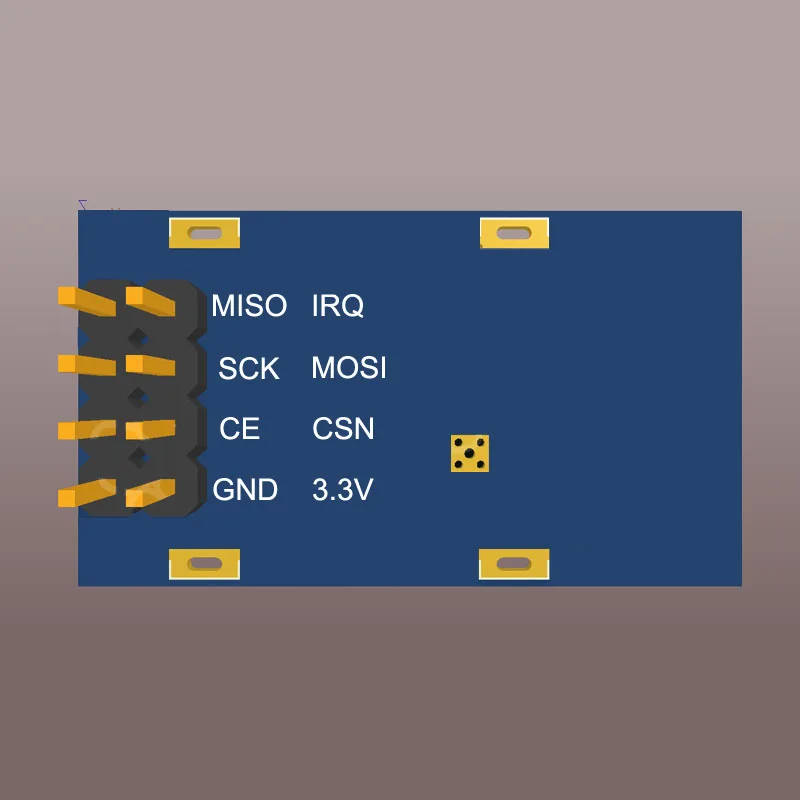

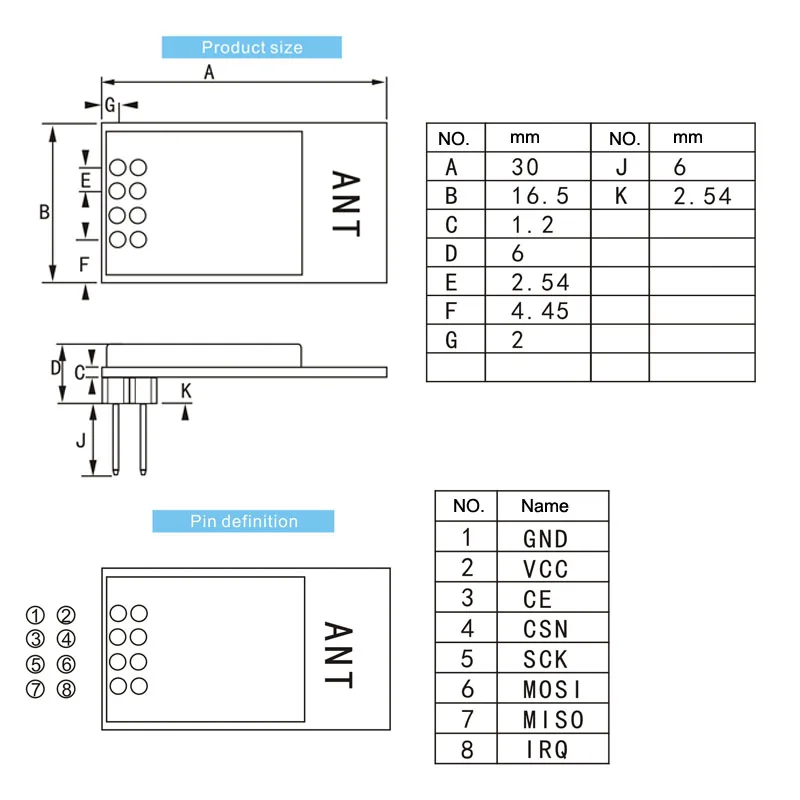

Описание интерфейса:
|
Штырь |
Штырь Название |
Штырь |
Использование штифта |
|
1 |
GND |
|
Наземный, подключен к источнику питания |
|
2 |
VCC |
|
Источник питания, диапазон 1,8-3,6 В, 3,3 В рекомендуется, это |
|
3 |
CE |
Вход |
Модуль контролирует штифт, см. nRF24L01P |
|
4 |
CSN |
Вход |
Pin для выбора чипа модуля используется для запуска SPI |
|
5 |
SCK |
Вход |
Модуль SPI автобусные часы |
|
6 |
MOSI |
Вход |
Модуль SPI ввод данных pin |
|
7 |
MISO |
Выход |
Модуль SPI вывод данных |
|
8 |
IRQ |
Выход |
Выход сигнала прерывания модуля, активный низкий |
Схема:
Объяснение:
1 CE может быть подключен к высокому уровню в течение длительного времени, но сначала необходимо установить режим отключения при записи модуля, рекомендуется подключить CE к порту MCU IO.
2 IRQ не может быть подключен, SPI запрос может быть использован для получения статуса прерывания. Но рекомендуется подключение и использование внешнего прерывания MCU.
3 модуля CE Контактное время работы может использовать метод, что высокий уровень времени больше, чем 10us, который указан в nRF24L01P техническое руководство, но наша компания предлагает, что: Установите CE как высокий, прежде чем SPI работает, до завершения запуска прерывания, а затем поддержания высокого уровня 1 мс, После этого Установите CE Как низко. Цель этого заключается в том, чтобы быть совместимым с нашими модулями серии AS01 с PA и LNA, тот же код может быть смешан с модулями с PA или без PA. Это более гибкий выбор для клиентов и легче заменить.
4 Обратите внимание на хорошее заземление, есть большая площадь пола, небольшая рябь мощности, конденсатор фильтра должен быть увеличен и стараться быть близко к модулю VCC и GND pin.
5 в этом модуле используется скандинавский Оригинал nRF24L01P, пожалуйста, следуйте инструкции по чипу nRF24L01P для чтения и записи записей. Подробнее см. Инструкцию nRF24L01P

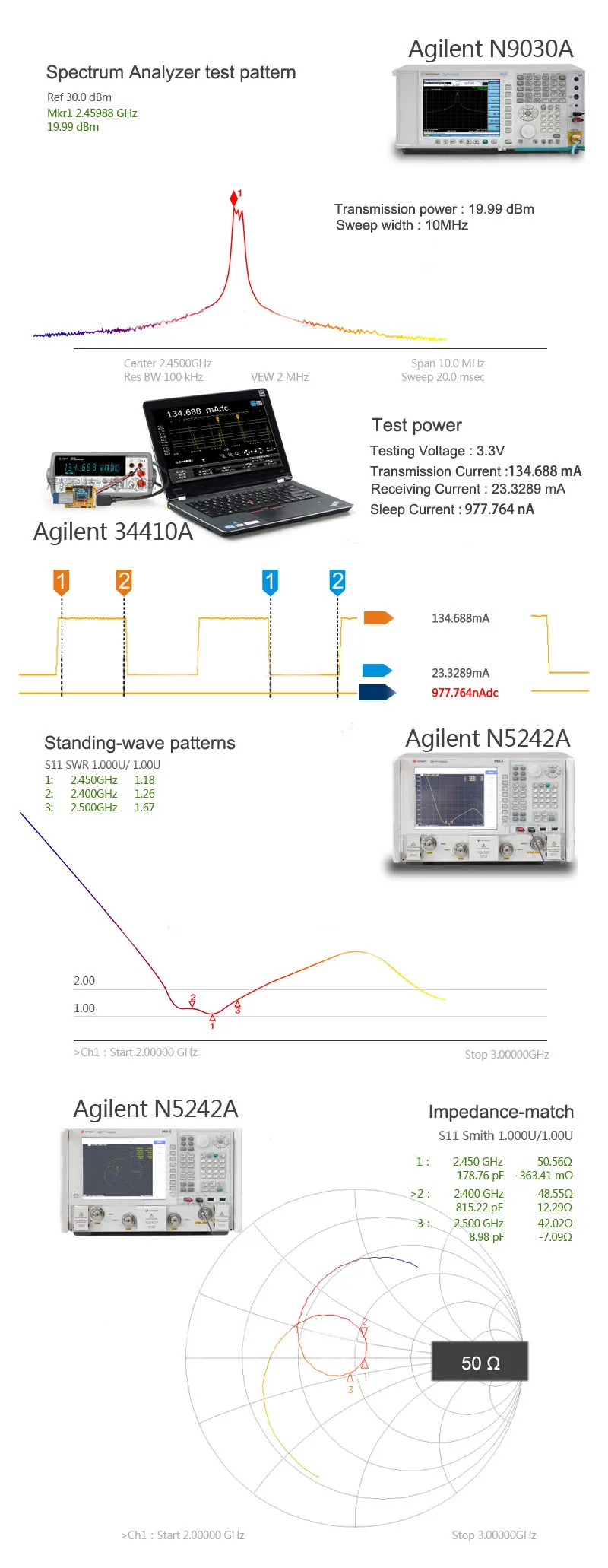

Отчет об испытаниях:
Для вашего удобного теста, мы предоставим таблицу данных, драйвер и демонстрационную программу, пожалуйста, свяжитесь с нами.
