JUNTEK беспроводной двунаправленный измеритель напряжения тока Амперметр Вольтметр Емкость кулоновый счетчик постоянного тока 0,01-100 В 0,01-30A

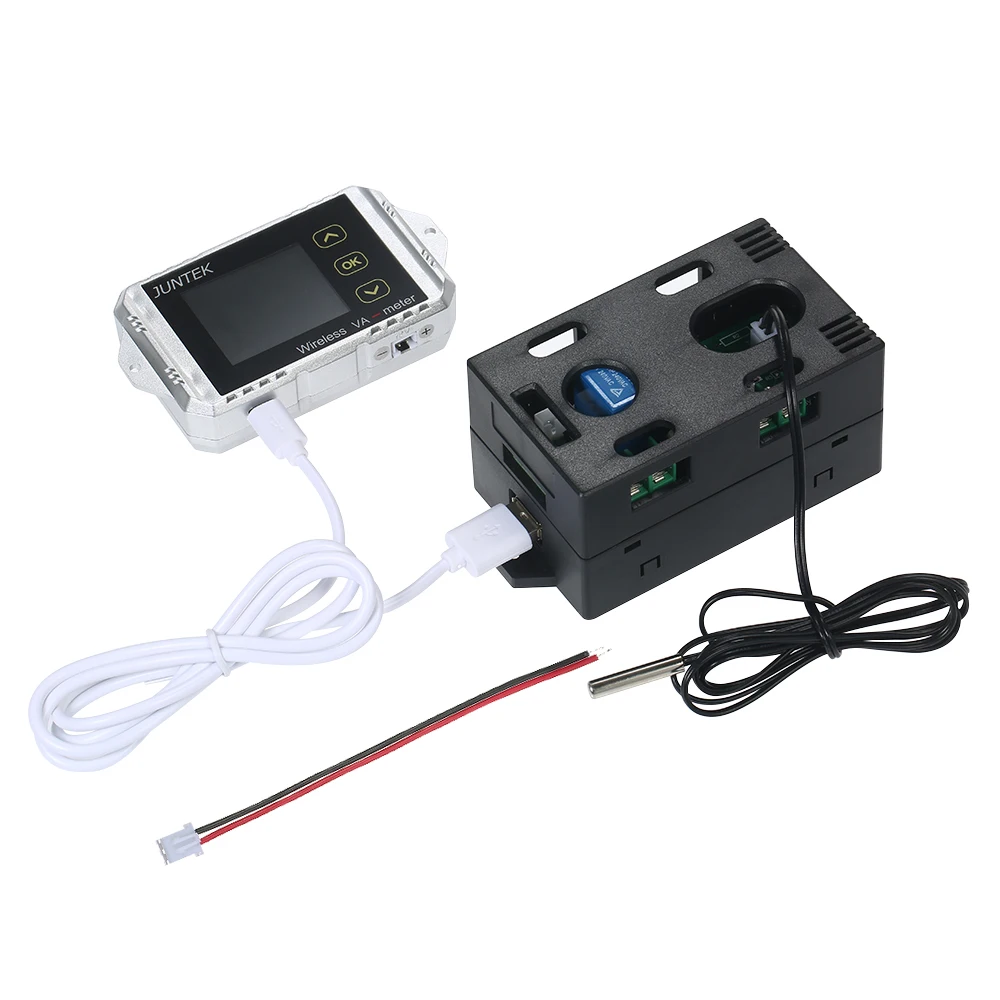

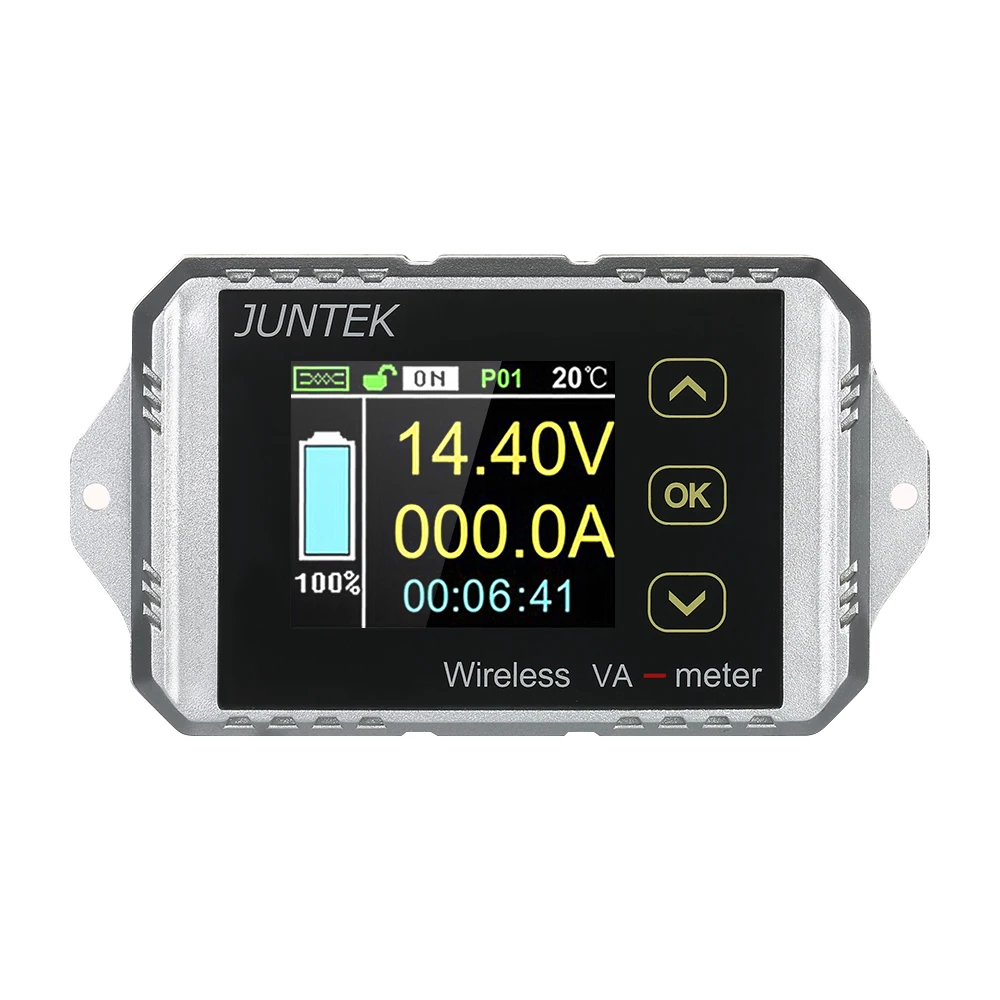

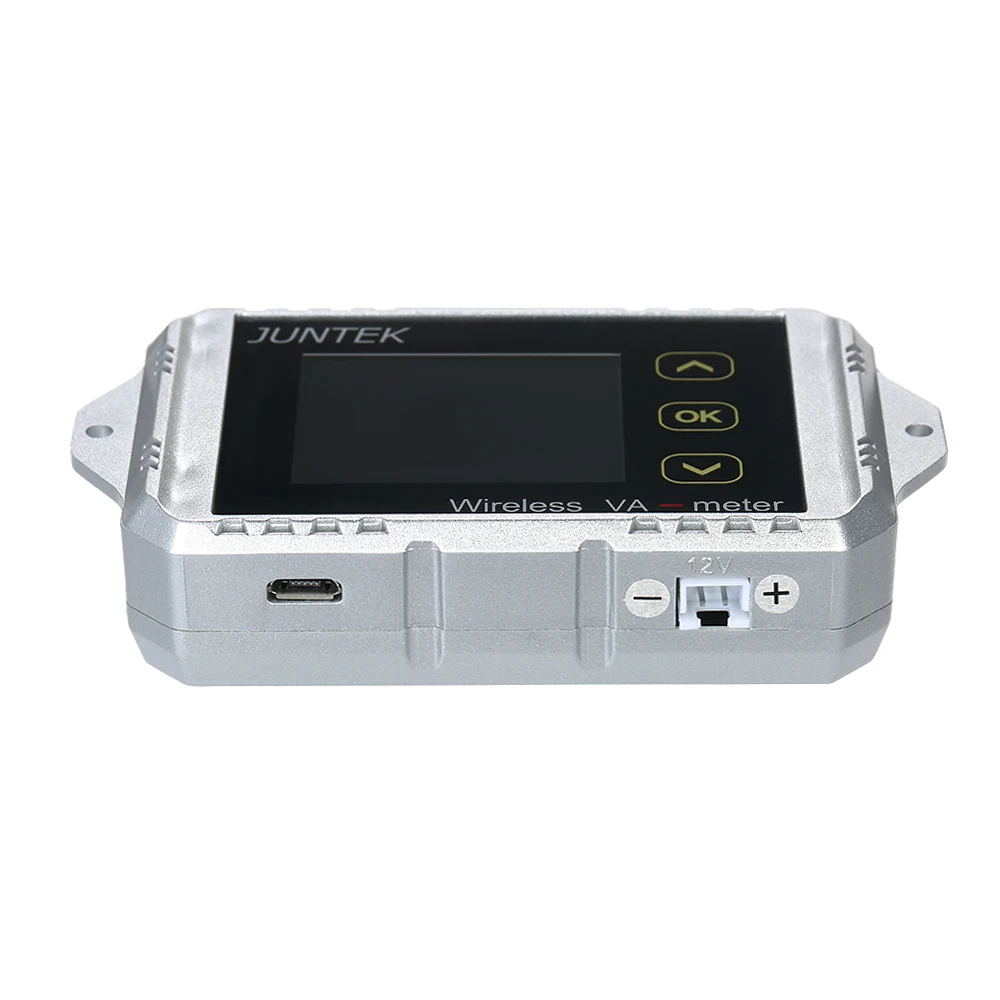

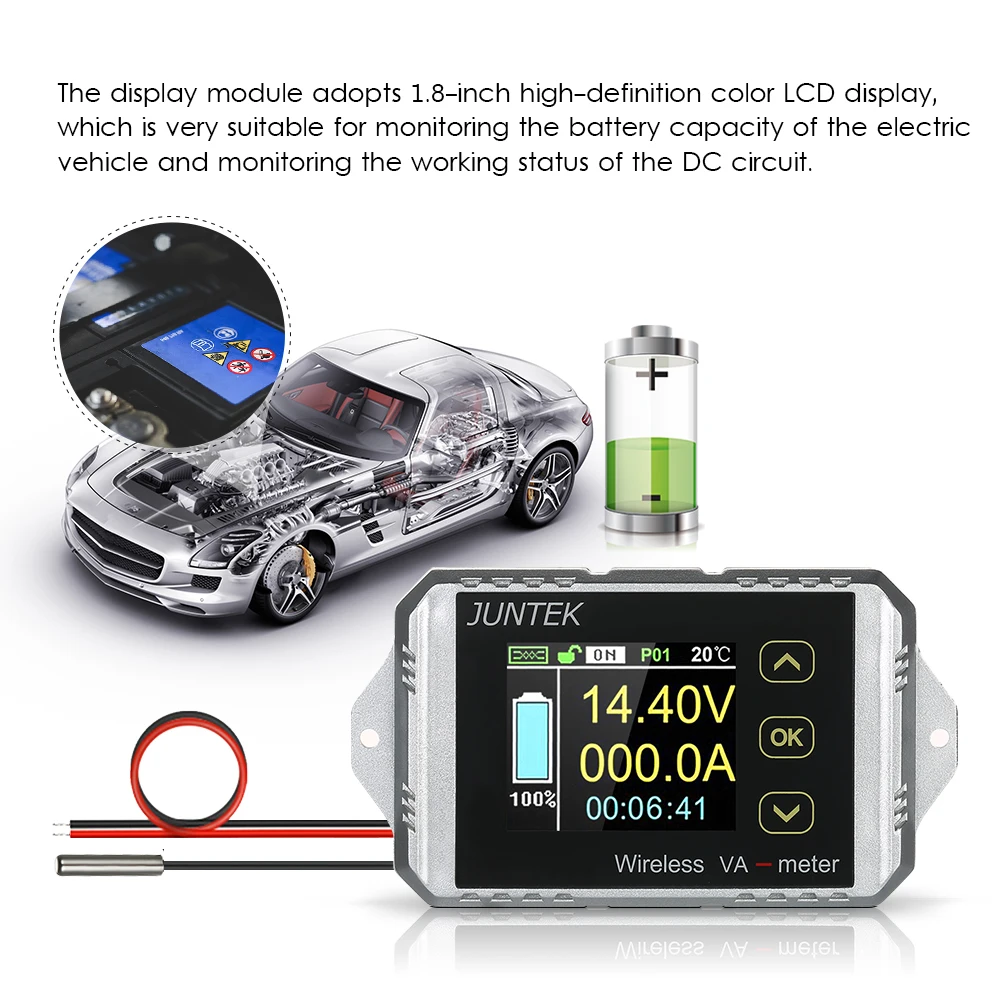

Этот многофункциональный измеритель напряжения и тока может измерять напряжение постоянного тока, ток, мощность, ватт-час, температуру, емкость аккумулятора в режиме реального времени для зарядки и разрядки, время зарядки и разрядки аккумулятора и другие параметры в обоих направлениях. Беспроводной Вольтметр постоянного тока разделен на две части: измерительный модуль и модуль дисплея. Дисплейного модуля принимает 1,8 дисплея высокой четкости цвет ЖК-дисплей дисплей, который очень подходит для контроля заряда батареи электрических транспортных средств и мониторинга рабочего состояния цепи постоянного тока.

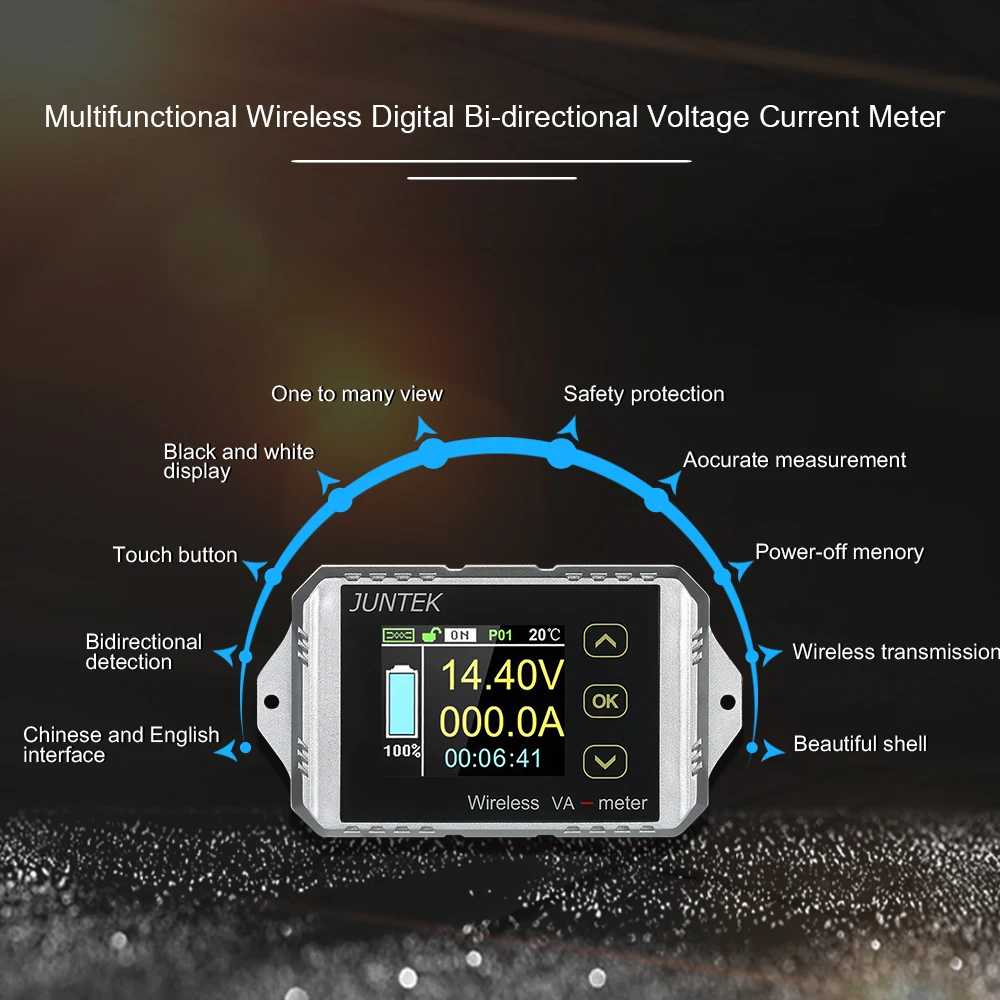

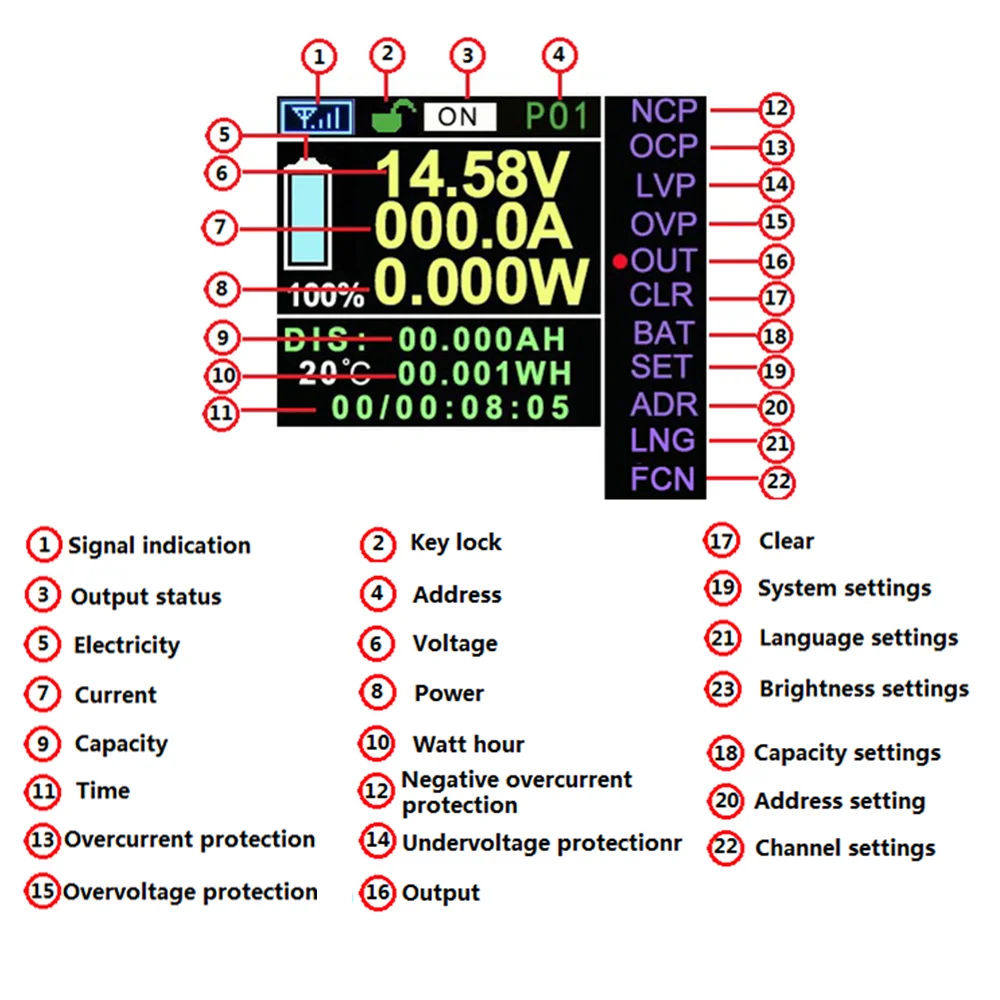

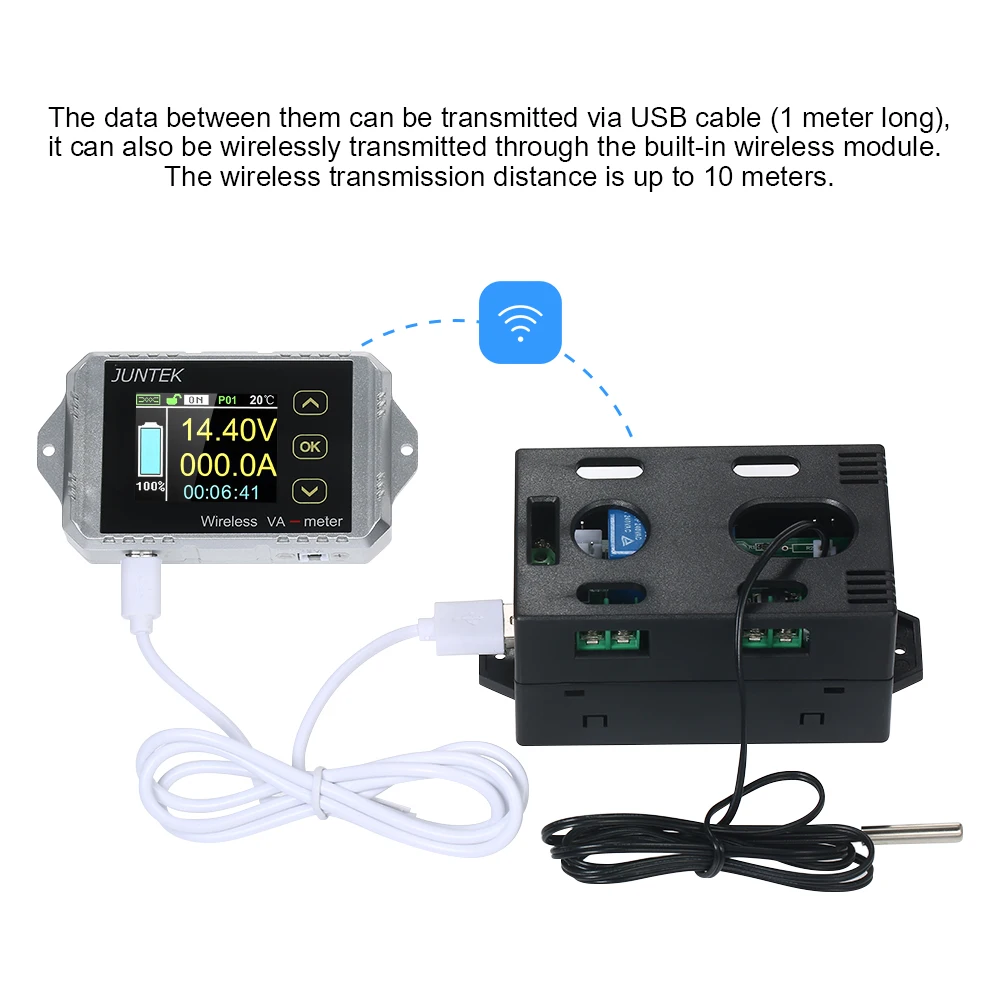

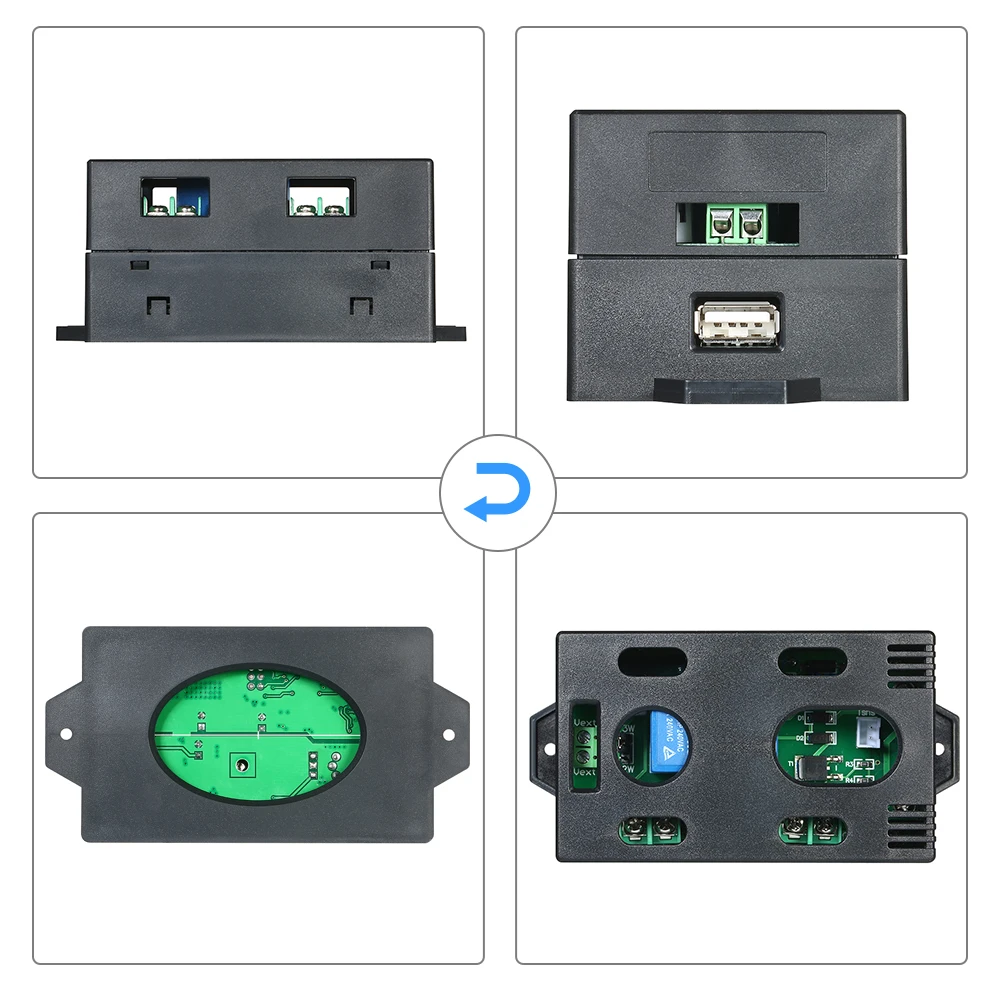

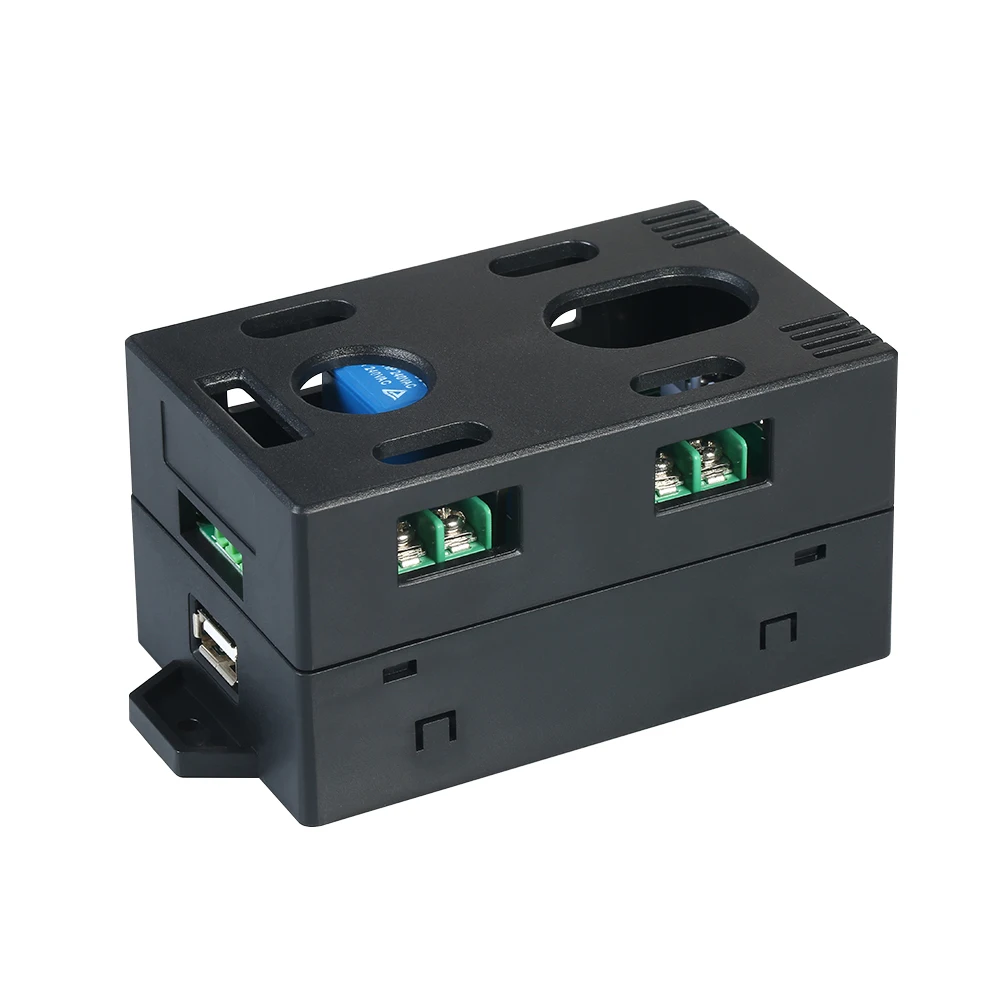

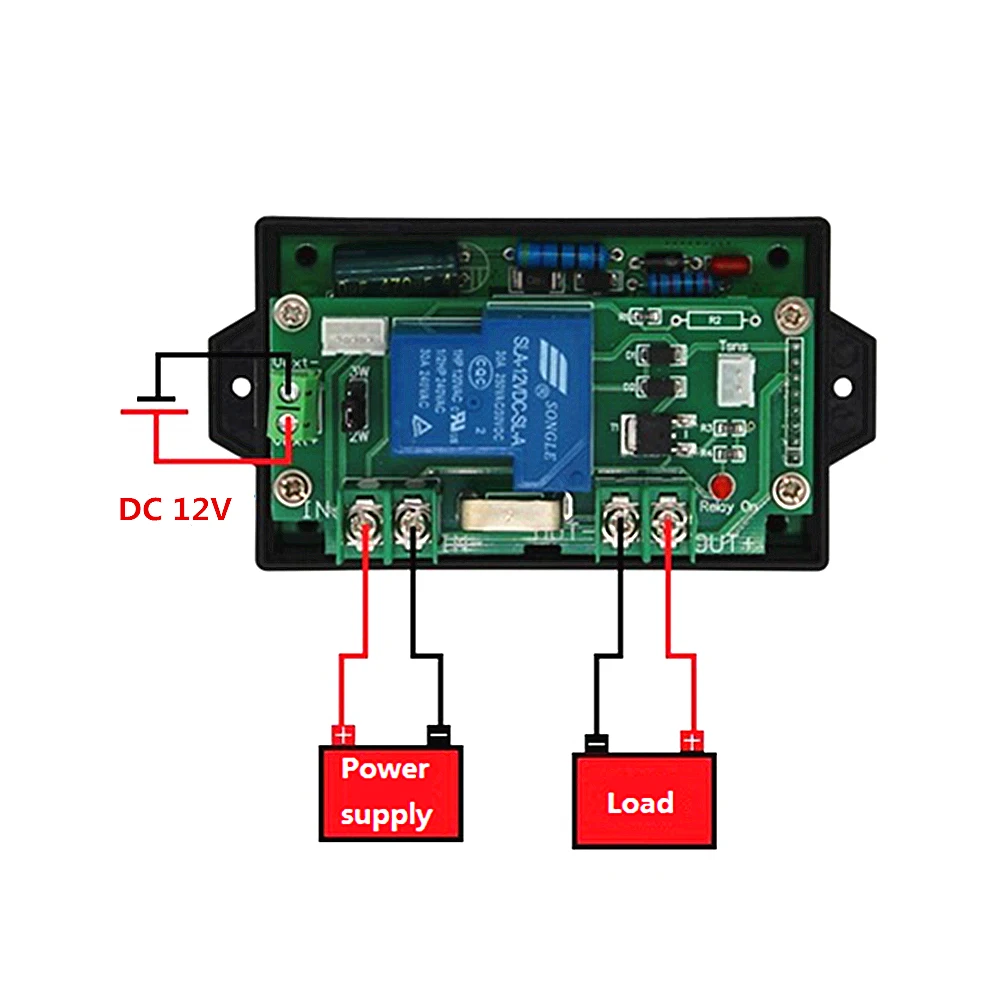

Особенности: Корпус модуля дисплея использует технологию пескоструйного окисления, красивую и элегантную. Сенсорные кнопки управления с высокой чувствительностью и долгим сроком службы. Измерительный модуль должен быть соединен в серии с тестовым контуром и отправлять Измеренные данные в модуль дисплея для отображения. Данные между ними могут передаваться через usb-кабель (длиной 1 метр), он также может быть беспроводной передачи через встроенный беспроводной модуль. Расстояние беспроводной передачи составляет до 10 метров. Измерительный модуль может обнаруживать ток в обоих направлениях. Нет необходимости менять режим проводки во время зарядки и разрядки аккумулятора, и это удобно для проводки. Добавление функции самокалибровки для решения проблемы нулевого дрейфа в старых продуктах. После долгого времени работы, ток и емкость все еще могут поддерживать большую точность. С 3 режимами отображения. По умолчанию отображается большой режим шрифта, отображающий основные параметры напряжения, тока, емкости, температуры и т. д. нажмите любую клавишу, чтобы переключиться в полнофункциональный режим отображения. Под полнофункциональным интерфейсом вы можете задать необходимые параметры, а также установить черный дисплей в белом режиме, и дисплей можно увидеть под солнечным светом. После подключения измерительного модуля к реле он будет иметь функции защиты от перенапряжения, защиты от перегрузки по току и защиты от перенапряжения в цепи. Экран дисплея может быть закрыт, нажмите любую клавишу для пробуждения дисплея, более энергоэффективный. Данные о часах усилителя, ваттах и времени могут быть очищены во время измерения, не влияя на следующее измерение. Различные адреса связи могут быть установлены в беспроводном режиме. Несколько машин могут работать одновременно без помех.
Технические характеристики: Материал: АБС-пластик, Пластик Тип модели: НДС-1030 Напряжение Диапазон измерения: 0,01-100V Напряжение Разрешение: 0,01 V Точность напряжения: ± 2% + 3 слова Диапазон измерения тока: 0,01-30A В настоящее время Разрешение: 0.01A Точность тока: ± 5% + 10 слов Диапазон измерения температуры: -20 ℃-120 ℃ Диапазон измерения мощности: 0-200 кВт Разрешение мощности: 0,001 Вт Диапазон отображения емкости: 0%-100% Ампер-час диапазон измерения: 0-2000kAH Ёмкость Разрешение: 0.001AH Ватт-час диапазон измерения: 0-4000KWH Разрешение ватт-часов: 0.001WH Диапазон измерения времени: 0-99 дней Разрешение времени: 1 секунда Диапазон адресов связи: 01-99 Диапазон настройки беспроводного канала: A-Z(26 каналов) NCP: 0,01-30A (отрицательная защита от перегрузки по току) OCP: 0,01-30A (положительная защита от перегрузки по току) OVP: 0,01-100V (предохранение от перенапряжения установки) LVP: 0,01-100 в (Настройка защиты под напряжением) Дисплей: 1,8 "TFT ЖК-дисплей Дисплей Защита от задержки во времени: 0-10S Модуль измерения Мощность Потребляемая мощность: около 0,4 W Дисплей модуль Мощность Потребляемая мощность: 0,5 W Частота дискретизации: 5 раз/секунду Расстояние связи: до 10 метров Измерительный Источник питания: USB DC 5V или DC 10-30V Источник питания измерительного модуля: 12 В постоянного тока Длина кабеля USB: 1 м Размер метра: 98*54*21 мм/3,9*2,1 * 0.8in Вес счетчика: 54 г/1,90 унций Размер измерительного модуля: 113*57*49 мм/4,4*2,2*1,9 дюймов Вес измерительного модуля: 141 г/4,99 унций Посылка Размеры: 14,5*11,3*8 см/5,7*4,4 * 3.1in Посылка Вес: 319g/11,3 oz

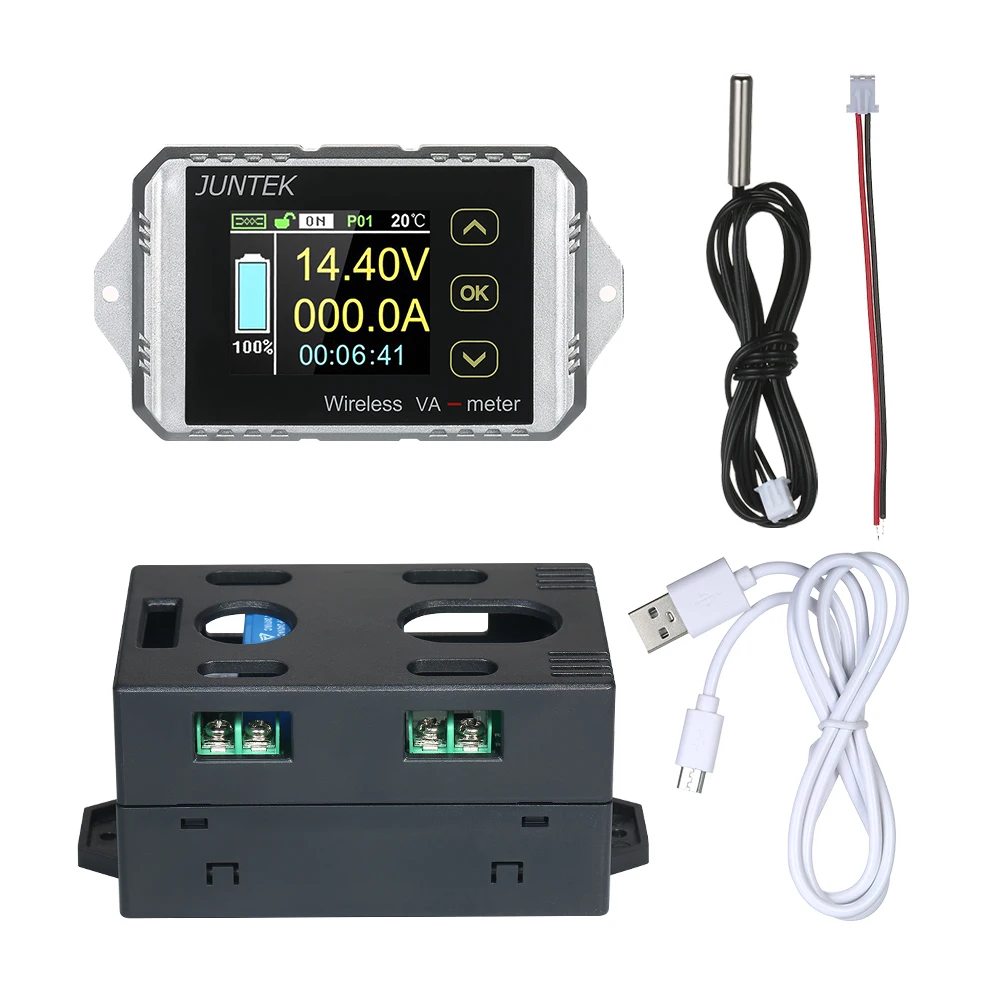

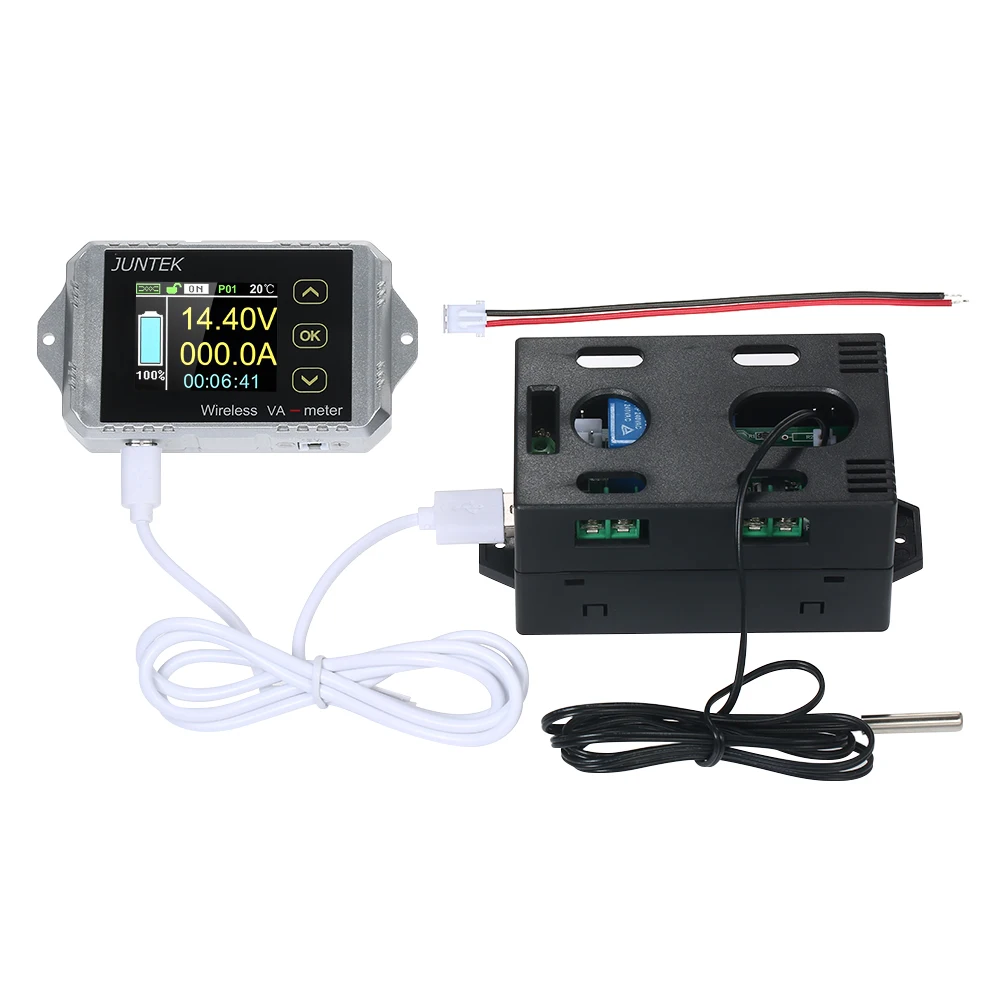

Посылка список: 1 * Беспроводной Вольтметр постоянного тока 1 * плата измерительного модуля 1*1 м USB кабель расширения 1 * Температура Сенсор 1 * Руководство пользователя

Параметры частоты
Диапазон синусоидальной волны (опционально)	0 Гц ~ 15 МГц	0 Гц ~ 30 МГц	0 Гц ~ 60 МГц
Квадратный Диапазон волн	0 Гц ~ 15 МГц
Треугольники Диапазон волн
Пульсовой волны Диапазон	0 Гц ~ 6 МГц
Произвольный Диапазон волн
TTL цифровой сигнал волны
Прямоугольная волна времени нарастания импульсов	≤ 25ns	≤ 20ns	≤ 15ns
Длительность импульса: диапазон регулировки	150nS-4000S	60nS-4000S	30nS-4000S
Мин. Частота Разрешение	0,01 & micro; Гц (0,00000001 Гц)
Точность частоты	± 20ppm
Стабильность частоты	± 1ppm/3 часа
Параметры формы волны
Типы сигналов	Синус/треугольник/квадрат/пульс (регулируемый Рабочий цикл, ширина импульса и время цикла регулируются)/Частичная синусоида/CMOS/уровень постоянного тока/полуволна/полная волна/Pos-лестница/Neg-лестница/шум/геометрической подъем/экспоненциальная осень/тон/Sinc Pulse/Lorentz Pulse, И 60 видов пользовательских сигналов.
Сигналов Длина	2048 точек
Сигналов частота дискретизации	266MSa/s
Сигналов вертикальный Разрешение	14 бит
Синусоида	Гармоническое подавление	≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц)
	Суммарный коэффициент гармонических искажений	<0.8%(20 Гц ~ 20 кГц, 0dBm)
Квадратная и пульсовой волны	Выброс (квадратный)	≤ 5%
	Диапазон рабочего цикла (пульс)	0.1% ~ 99.9%
Пилообразный сигнал	Линейность	≥ 98% (0,01 Гц ~ 10 кГц)
Выход Paramaters
Диапазон амплитуды	Frequency≤ 10 МГц	10 МГц <частота ≤ 30 МГц	Частота> 30 МГц
	2mVpp ~ 20Vpp	2mVpp ~ 10Vpp	2mVpp ~ 5Vpp
Амплитуда Разрешение	1mV
Амплитуда стабильности	± 0.5%/5 часов
Амплитудно-это действительно плоский экран	± 5%(<10 МГц); ± 10%(>10 МГц)
Сигналов Выход
Выход сопротивление	50Ω ± 10% (Типичный)
Защита	Все выходные сигналы сигнала могут работать в течение 60 с при нагрузке короткого замыкания.
DC офсетная печать
Офсетная печать диапазон	Выходная амплитуда> 4 в	0,4 V <Выход amplitude≤ 4V	0 <Выходная амплитуде≤ 0,44 в
	-9,99 V ~ 9,99 V	-2,5 V ~ 2,5 V	-0,25 V ~ 0,25 V
Офсетная печать Разрешение	0,01 V
Фазы параметры
Фазы диапазон	0 ~ 359,9 °
Фазы Разрешение	0,1 °
TTL/COMS Выход
Низкий уровень	<0,3 V
Высокий уровень	1 В ~ 10 в
Повышение уровня/осеннее время	≤ 20ns
Внешние измерения
Частотомер	Частотный диапазон	1 Гц ~ 100 МГц
	Точность	Время ворот непрерывно регулируется между 0,01 s ~ 10s
Счетчик	Диапазон измерений	0 ~ 4294967295
	Муфта режим	2 вида режимов соединения: DC и AC
	Подсчитывая режим	Ручной Управление
Вход сигнала Напряжение диапазон	2Vpp ~ 20Vpp
Импульсный Ширина измерения	Разрешение 0,01ns, Макс. 20s. Измерения времени
Период измерения	Разрешение 0,01ns, Макс. 20s. Измерения времени
Развертки Функция
Развертки канала	CH1 или CH2
Развертки Тип	Линейная развертка, бревенчатая развертка
Время развертки	0,1 s-999,9 s
Диапазон настройки	Произвольно устанавливается между точкой запуска и точкой остановки
Развертки направление	Вперед, назад и круглый ход
Общие параметры
Дисплей	Дисплей Тип	2,4 "TFT цветной ЖК-дисплей
Хранение и загрузка	Количество	100 групп
	Расположение	От 00 до 99 (по умолчанию извлекаются данные 00 в состоянии загрузки)
Произвольная волна	Количество	От 1 до 60, всего 60 групп (по умолчанию 15 групп в состоянии загрузки)
Интерфейс	Тип интерфейса	USB безобрывный Интерфейс
	Расширение Интерфейс	Последовательный Интерфейс режима уровня TTL, удобный для вторичного развития
	Связь скорость	Принять Стандартный 115200bps
	Связь протокол	Использование командной строки, соглашение
Питание	Тип Вилки (опционально)	Штепсельная вилка ЕС/штепсельная вилка США/штепсельная вилка Великобритании
	Напряжение диапазон	DC5V ± 0,5 V
Условия окружающей среды	Температура: 0 °C ~ 40 °C; Влажность: <80%
Размеры	156*96*56 мм/6,14*3,78 * 2.20in
Вес	408g/14,4 oz
Посылка Размеры	24*14*9,5 см/9,4*5,5 * 3.7in
Посылка Вес	779g/27,5 oz
