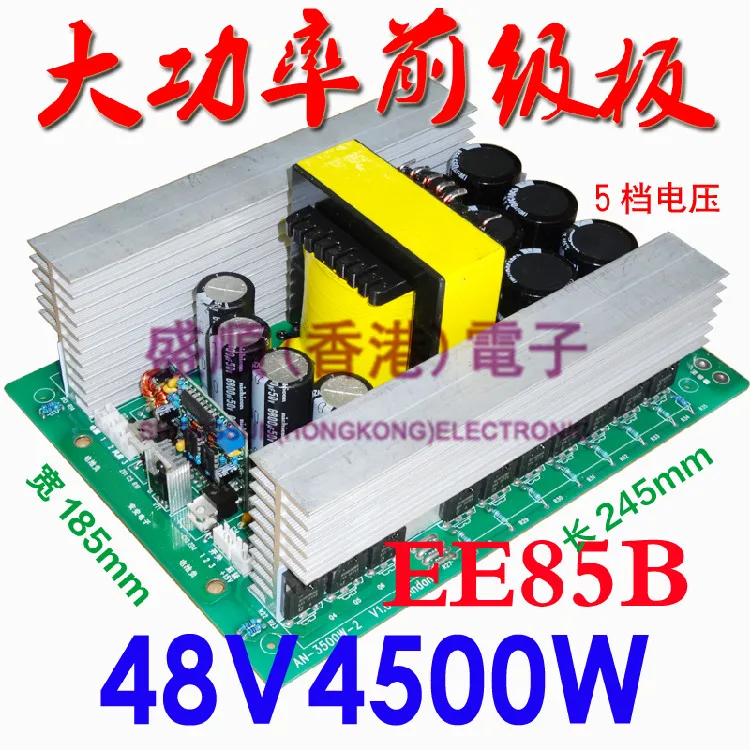

МОП инвертор высокой мощности EE85 магнитный сердечник подъемная пластина

---

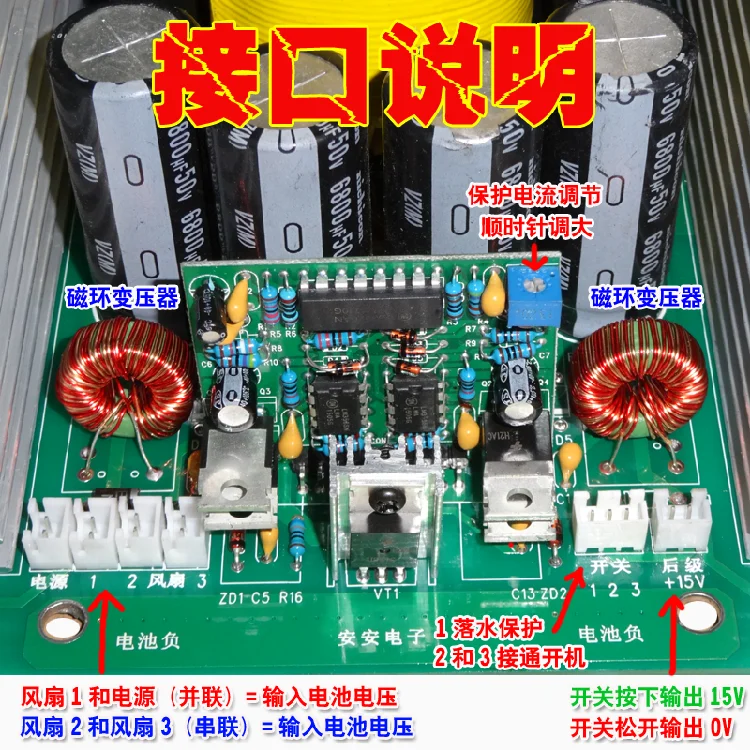

Трансформатор принимает уплотняющий трансформатор EE85B. Основной намотки с утолщенной медной лентой (медная лента с двумя слоями изоляции, первый слой высокотемпературной коричневой ленты, второй слой-желтая лента), вторичная обмотка с 1,2 мм Высокая температура эмалированная проволока. Печатная плата фиксированного трансформатора является вторичной обмоткой источника питания, и она может выводить 2, 3 и 4 круга, чтобы выбрать выходное напряжение. Приводной трансформатор изготовлен из трех слоев изолированного провода. Он отличается высоким сопротивлением напряжению, сильной движущей силой и функцией мягкого запуска, например, контуром прямого привода тотемного двигателя.Драйвер прижимной пластины на передней стадии принимает изоляционный привод трансформатора, который имеет сильную способность анти-помех. Шесть высокомощных и малозащищенных фетов используются для защиты от инверсии входного сигнала, а 14 высокомощных фетов используются в инверторе, чтобы обеспечить выходную мощность. Перегрузки по току всей платы отбираются с помощью традиционного constantan, который может точно защитить от перегрузки по току или перегрузки и предотвратить повреждения, вызванные перегрузкой. Выходная часть имеет несколько кранов, которые могут выводить различные напряжения, чтобы адаптироваться к различным участкам воды. Высоковольтная часть выпрямителя принимает высокочастотный диод высокой мощности с радиатором, непрерывная работа при высоком токе без нагрева, конденсатор высокого напряжения с 6 450V560uF, мощное хранение и Разгрузка энергии.Входное напряжение: 48 В, ток защиты: 110 АДвойное напряжение: 600 в 750 В 900 в 1050 в 1200 вНапряжение на полный мост: 300 В, 375 в, 450 в, 525 в, 600 вРазмер панели: 245*185*100 ммФиксированный размер отверстия: длина 212 мм, ширина 150 ммВес всей доски: 3 кг
