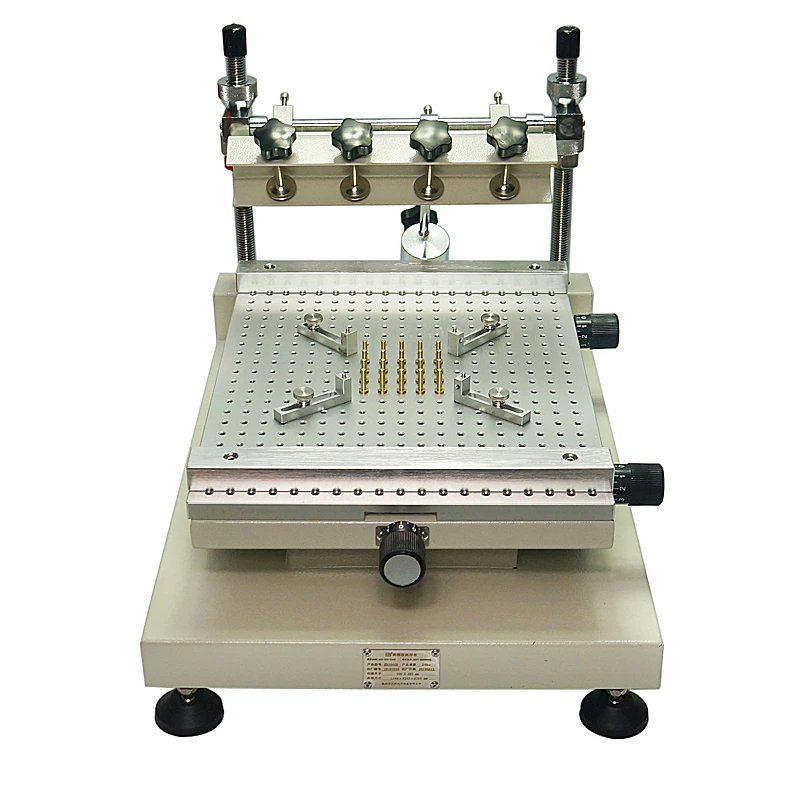

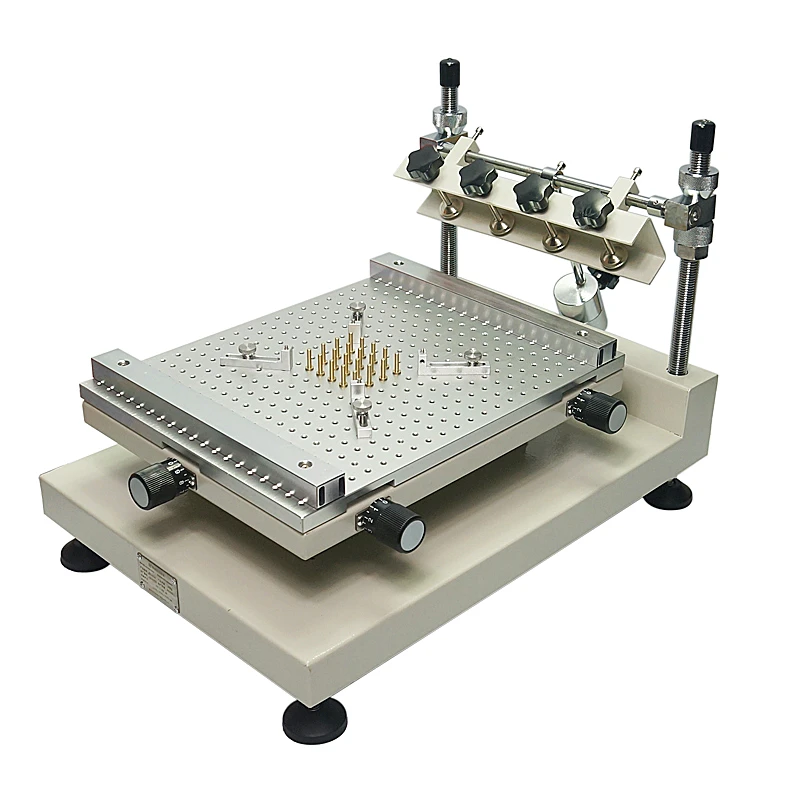

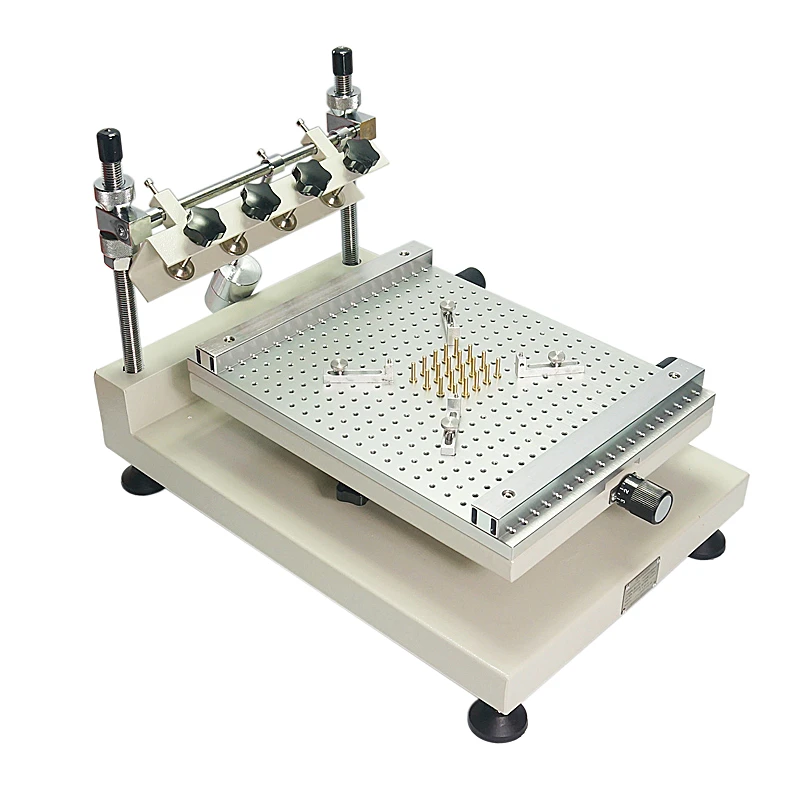

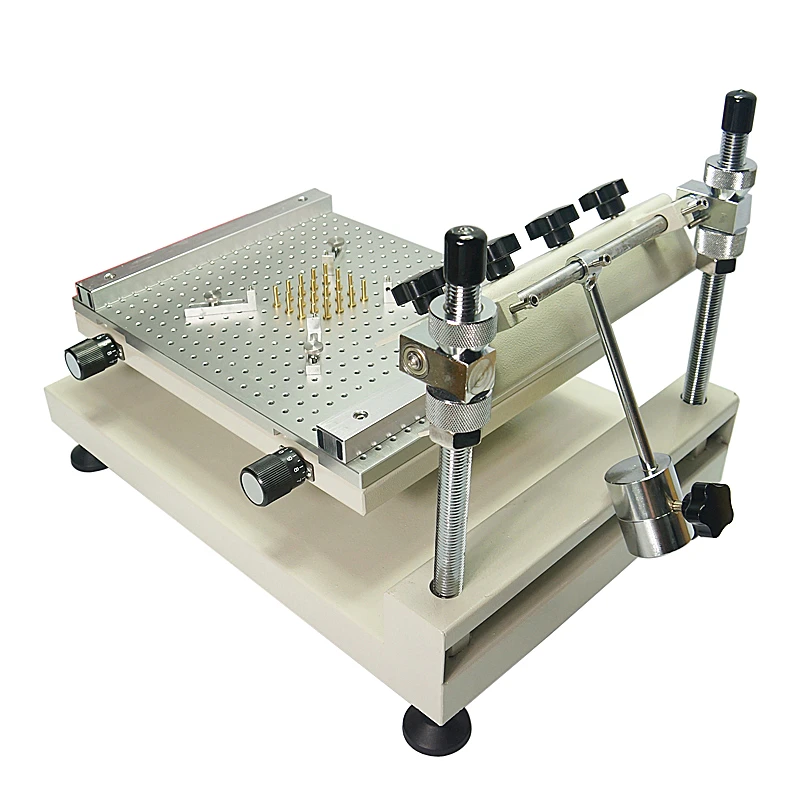

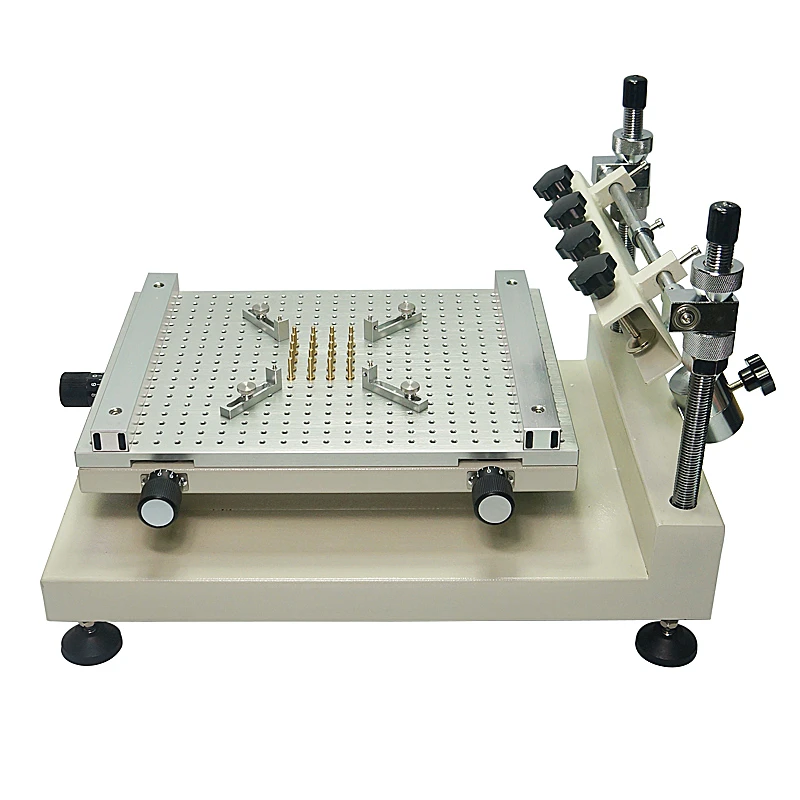

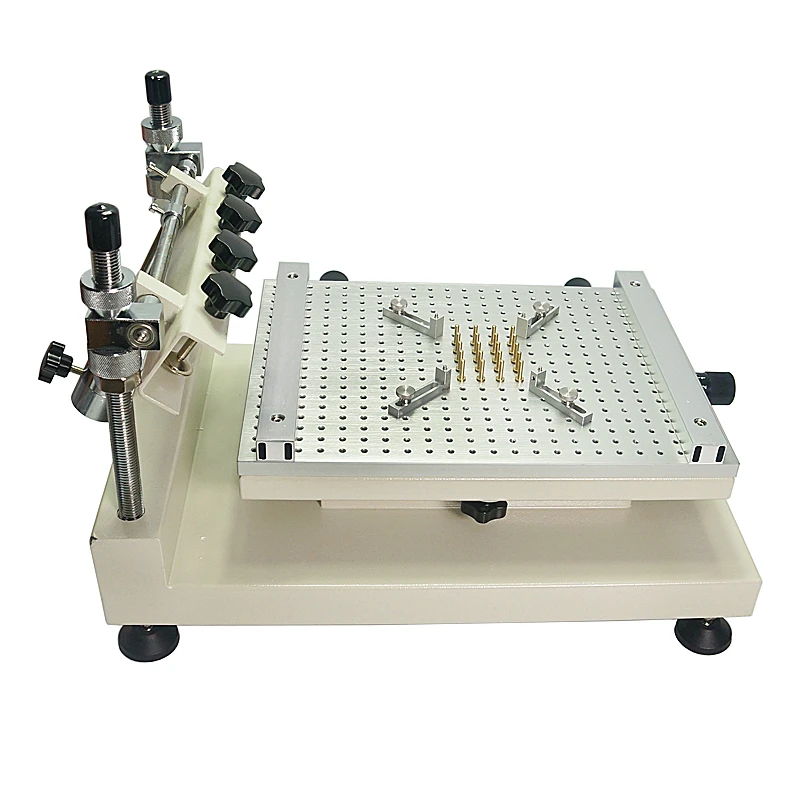

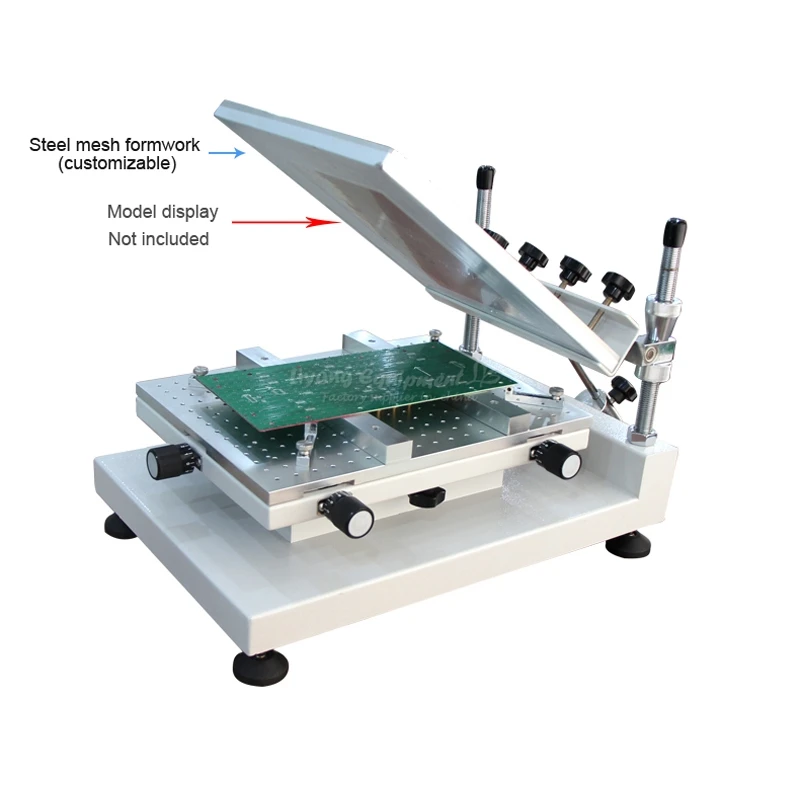

Паяльная паста принтер печатная машина для шелкографии ZB3040H Односторонняя печатная плата паста

Печатная машина для шелкографииВведение продукта:

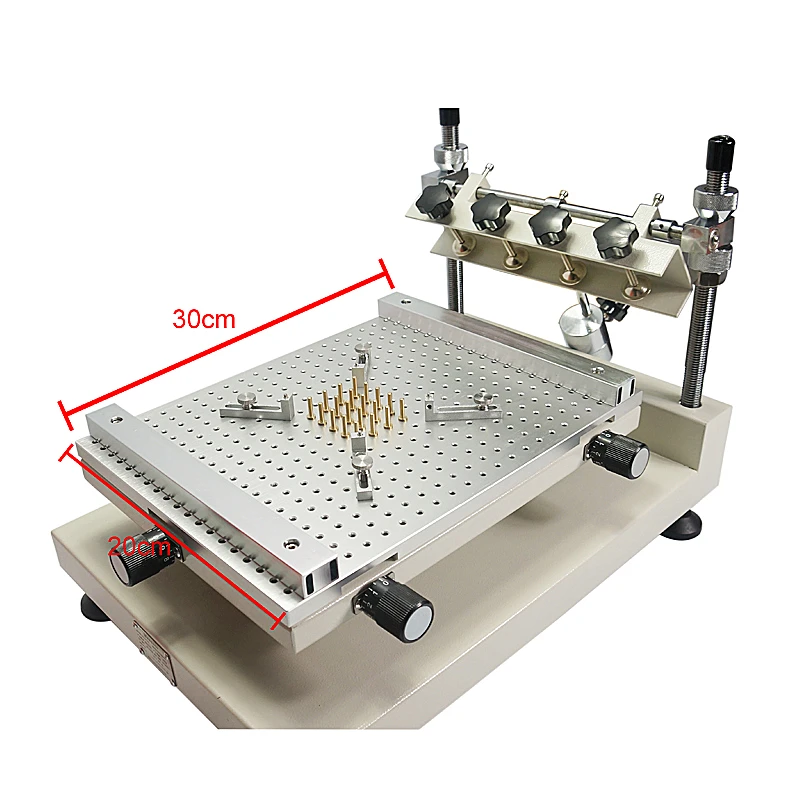

ZB3040H точный шелкография в основном для односторонней пасты для печатной платы или красного клея, Рабочая платформа выбирает высококачественную алюминиевую доску с отверстием для позиционирования сот, плинтус изготовлен из толстой стали, Сварочная форма, прочный, прочный.

Штырь позиционирования используется в печатной плате, фиксированный стержень и фиксированная пластина расположены так, чтобы быть удобным для позиционирования и гарантировать точность повторной работы

Режим коррекции перемещается стальной сеткой и регулируется микро-регулировкой оси X и Y печатной платформы

Стальная проволочная рама принимает спиральную винтовую планку, которая может регулировать высоту вверх и вниз, чтобы контролировать толщину печатной платы и количество печатной пасты

Экран печати фиксируется 4 рукояткой с напорной пластиной, и он быстрый и прочный

Печатная машина для шелкографииУстановка:

Снимите упаковку, внимательно прочитайте инструкции и поддерживайте положение основного шасси обеими руками. Поднимите главный двигатель и поместите хост в правильном направлении. Земля требует твердого и гладкого места

Отрегулируйте основание с четырьмя регулируемыми ножками, чтобы вся машина оставалась горизонтальной и стабильной

Установите печатную пластину, отрегулируйте положение и угол баланса веса и фиксированной ручки, чтобы печатная пластина всегда была в подходящем положении угла

Печатная машина для шелкографииЭксплуатация:

Шаг 1: Снимите печатную плату и поместите на четыре позиционирования, поверните ручку регулировки высоты, чтобы сделать модуль печати и контакт печатной платы, а затем Отрегулируйте игла для позиционирования, сделайте печатное отверстие шаблона печати в соответствии с печатной поверхностью печатной платы, фиксированная четыре игла для позиционирования

Шаг 2: в соответствии с положением размера печатной платы и компонентов платы, установив соответствующую наперсток между четырьмя игла для позиционирования и отрегулируйте ручку регулировки оси X и Y, поверхность печати и отверстие печатной платы шаблон печати точное позиционирование, через фиксируемую ручку.

Шаг 3: в соответствии с печатной платой удалите соответствующую паяльную пасту или Возьмите небольшое количество паяльной пасты, помещенной в шаблон (Примечание: паста должна быть полностью смешана после использования, И рекомендуется использовать автоматический миксер ZB500S температуры), В качестве шаблона используйте скребок с паяльной пастой в соответствующей униформе. Время для завершения операции, не повторная работа

Шаг 4: после печати, если количество паяльной пасты на печатной плате меньше или больше, зазор между шаблоном печати и печатной платой может быть отрегулирован ручкой регулировки высоты шаблона для контроля количества паяльной пасты, напечатанной на печатной плате

Шаг 5: печатная плата завершена, избыточная паяльная паста должна быть помещена в другой контейнер, не может быть возвращена к оригинальной неиспользованной паяльной пасте, чтобы не повредить неиспользованную паяльную пасту и шаблон печати и скребок для очистки, общее использование медицинской спиртовой очистки

Вопрос:

1: каждый раз после завершения работы, своевременная очистка и техническое обслуживание машины, чтобы не повлиять на срок службы машины

2: печать шаблонов вверх и вниз, не слишком сильно, чтобы не повредить машину, что влияет на точность позиционирования

3: Возьмите или Положите печатную плату, мы должны обратить внимание на защиту игла для позиционирования, чтобы не повредить, для разного размера отверстия для позиционирования, вы можете

Также сопоставьте соответствующий штырь позиционирования
