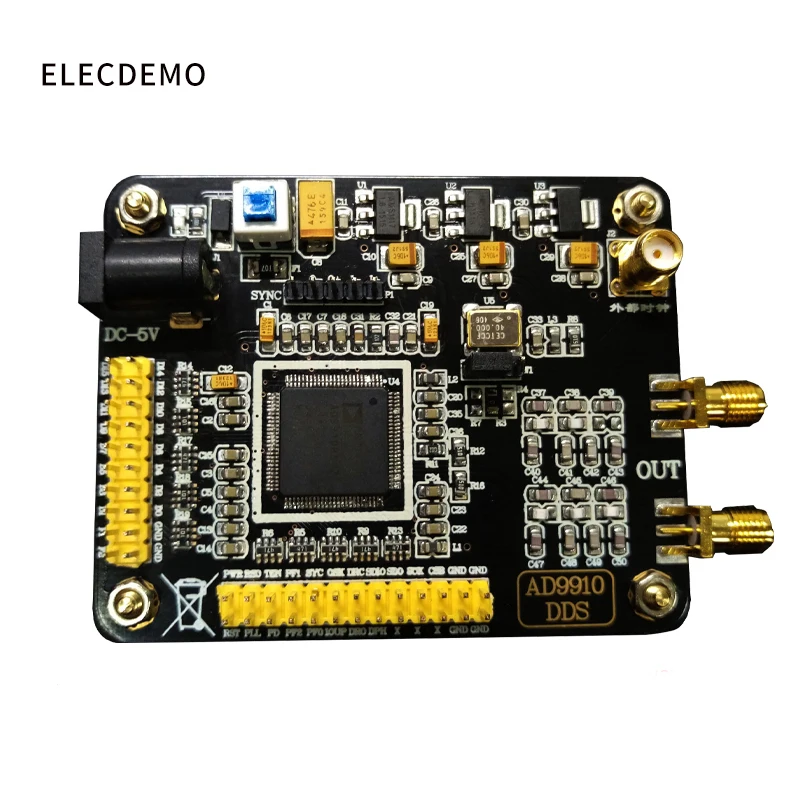

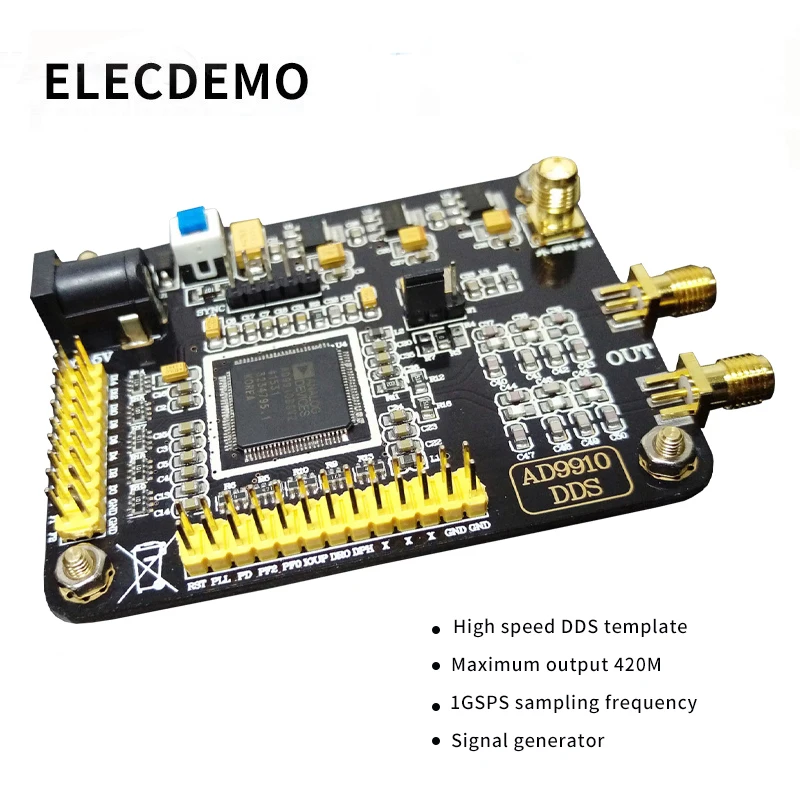

Модуль DDS AD9910 генератор сигналов DAC выход 420 м частота дискретизации 1 ГПС модуль
История изменения цены
*Текущая стоимость 3 956,89 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-20-2026 | 4708.83 руб. | 4943.62 руб. | 4825.5 руб. |
| Feb-20-2026 | 4668.22 руб. | 4901.1 руб. | 4784.5 руб. |
| Jan-20-2026 | 3916.75 руб. | 4112.43 руб. | 4014 руб. |
| Dec-20-2025 | 4589.99 руб. | 4818.58 руб. | 4703.5 руб. |
| Nov-20-2025 | 3996.53 руб. | 4196.25 руб. | 4096 руб. |
| Oct-20-2025 | 4510.30 руб. | 4736.59 руб. | 4623 руб. |
| Sep-20-2025 | 4470.41 руб. | 4694.93 руб. | 4582 руб. |
| Aug-20-2025 | 4431.69 руб. | 4653.0 руб. | 4542 руб. |
| Jul-20-2025 | 4391.55 руб. | 4611.20 руб. | 4501 руб. |
Описание товара
Основные характеристики:
Модуль представляет собой высокоскоростной HDD5 модуль со встроенным 14 бит Елец, поддерживает до 1 G5PS частота дискретизации Выходное соединение до 420 М. На плате используется конденсаторный фильтр тантала для достижения наилучшего эффекта фильтрации. AMS1117 используется в качестве чипа питания, чтобы сделать источник питания более стабильным.
Модуль доставки AD9910
Модуль, схема PDF, стандартный код источника, послепродажная техническая поддержка, Электростатическая упаковка для пакетов, ударопрочная пена
Советы:
(1) интерфейс модуля нашего магазина ясен, и функция проста. Пожалуйста, Комбинируйте схему, предоставленной нашим магазином, для проверки функции в соответствии с экспериментальными условиями.
(2) основные параметры этого модуля находятся на детальной страничке, обеспечивая информацию в формате PDF о модуле и исходном коде рутины; Инженерные файлы не представлены, пожалуйста, будьте внимательны к покупателю, если у вас есть какие-либо проблемы с операцией, пожалуйста, проконсультироваться со службой поддержки клиентов.
(3) покупатели, перед использованием модуля, пожалуйста, прочтите подробную информацию на страничке этого модуля, чтобы понять источник питания и ограничение использования, чтобы избежать повреждения модуля из-за неправильной работы.
(4) Наши модули гарантированно предоставят реальные параметры модуля, функции и изображения, и все модули будут отправлены после обнаружения.
Параметры модуля
- Модель модуля: AD9910
- Тип модуля: источник частоты цифрового синтеза
- Модуль источника питания: DC-5V
- Ток модуля: 400 мА (макс.); Токоотдача 70 мА (TYP), нормальный ток привода 390ма (TYP)
- Протокол связи модуля: серия SPI
- Модуль обеспечивает процедуры: STM32F103RCT6
- Обычные Платформа: STM32F103X-M3 KEIL5 версия исходный код
- Основная частота модульной системы: 1000 МГц (макс.)
- Цифры разрешения DAC: 14 цифр
- Фазовые Аккумуляторы: 32 бит
- Модуль Выходной интерфейс: SMA; 24-часовой солевого тумана высокими антиокислительными свойствами
- Модульный Выходной сигнал: Синусоидальная волна, Синусоидальная волна с фильтром низких частот 420 МГц.
- Выходные каналы модуля: 2 канала; Разница в фазе составляет 180 градусов, высокая частота выхода будет иметь фазный сдвиг из-за фильтра
- Характеристики сигнала модуля: Синусоидальная волна не имеет выхода связи; Выход имеет свой постоянный ток-элемент. Если устройство подключено к радиочастотному оборудованию, добавьте блок постоянного тока, или вы можете напрямую использовать осциллограф для измерения
- Максимальная основная частота выхода синусоидального сигнала: 1 Гц-420 МГц
- Амплитуда выхода: Синусоидальная волна 760mVpp (макс.); Амплитуда синусоидальной волны уменьшаются с увеличением частоты
- Выходное сопротивление: 50 Ом
- Характеристики модуля: несколько; Высокопроизводительный генератор сигналов синусоидальной волны DDS, эллиптический фильтр высокой мощности, Регулятор низкого уровня шума и т. д.
- Применение модуля: несколько; Генерация частотного сигнала, генерация синусоидального сигнала, сенсорное стимулирование
- Модуль Вес: 28,5 г
- Технические характеристики модуля: 75*60*13; Длина * ширина * высота-Размер печатной платы

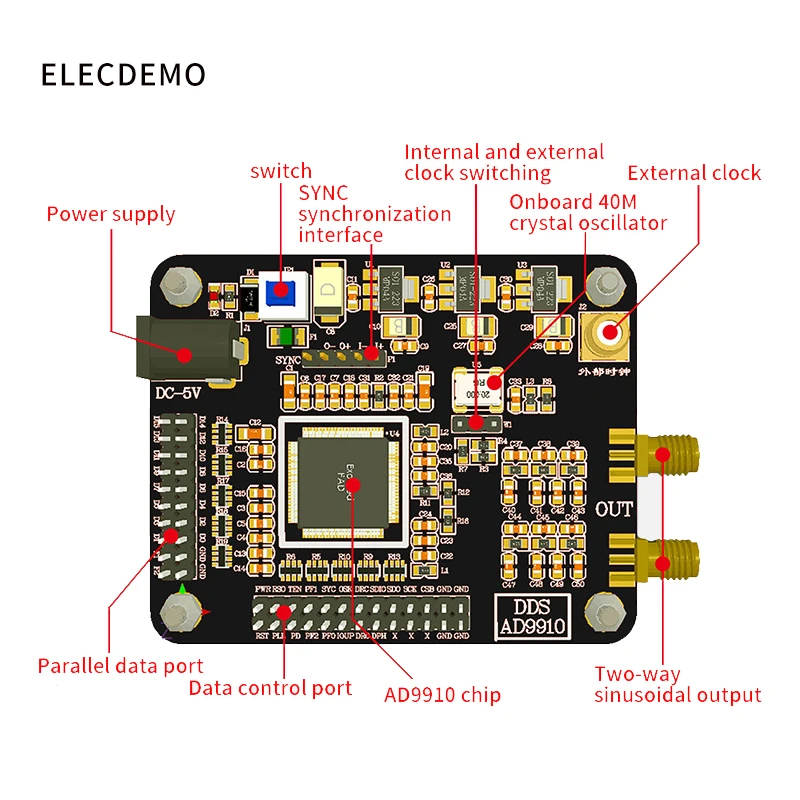

- Модуль Тип интерфейса: SMA выходной сигнал и внешние часы вход переменного тока, DC5.5 разъем питания, XH2.54-26PIN двухрядной контактный интерфейс передачи данных
Описание модуля
В AD9910 является прямым цифровой синтезатор частоты (DDS) со встроенным 14 бит ЦАП, который поддерживает частоту дискретизации, но не более чем на 1 гвыборок/с. AD9910 использует передовую запатентовенную технологию DDS, которая может значительно уменьшить расход энергии без ущерба для производительности. Сочетание формы DDS/DAC, высокочастотный аналоговый Частотный синтезатор, программируемый в цифровой форме, который может генерировать частоты-agile синусоидальные формы на частотах до 400 МГц.
Пользователь может получить доступ к тем же трем настройкам управления сигналом, которые используются для управления DDS, включая: частоту, фазу и амплитуду. В AD9910 использует 32-битный аккумулятор для того чтобы обеспечить быструю псевдослучайного изменения рабочей частоты и частоты настройки разрешения. При частоте дискретизации 1 ГПС, разрешение тюнинга 0,23 Гц. Данный DDS также обеспечивает быстрое переключение фаз и амплитуды.
Меры предостережения при использовании модуля
(1) Потребляемый ток модуль достаточно велик, поэтому она и источника питания должен иметь определенную запасом. Для источника питания рекомендуется использовать 5 в 1 А или более.
(2) с тех пор, как модуль представляет собой Высокоточный прибор, для того, чтобы избежать ненужных помех, рекомендуется использовать Линейный источника питания.
(3) для прямого наблюдения за выходным сигналом, рекомендуется использовать кабель SMA-BNC. Плохой контакт или низкое качество проводов могут привести к затуханию сигнала или чрезмерному шуму. (4) в связи с большим энергопотреблением и производством тепла, обратите внимание на вентиляцию и теплоотвод для длительной работы. (5) Если вам нужно просто проверить удобный емкостный Мини-стилус, служащий также в модуля, рекомендуется использовать с панелью управления нашего магазина. Сначала питание подается к модулю DDS, а затем Питание поступает на контрольную плату для создания формы волны. Нажмите и удерживайте среднюю кнопку, чтобы переключить функцию.
Ниже представлены некоторые результаты тестирования AD9910 только для справки.
Часто задаваемые вопросы
Вопрос: Можно ли регулировать частоту и выходную амплитуду модуля?
A: основная частота модуля определяется вход часы и программы. Модуль может вводить часы снаружи. Встроенные часы по умолчанию-40 МГц, а частота управления программой-25 раз, то есть основная частота по умолчанию-1000 МГц. Основная частота может быть изменен путем изменения вход часы и множителя частоты; Амплитуда выходного сигнала может быть контролируется изменения 14-bit амплитуда заказной почтой. Вам нужно модифицировать Программа самостоятельно. В: Можно ли использовать модуль для подметания частоты? Можно ли генерировать какой-либо сигнал? Ответ: модуль может воплотить в жизнь частоту подметания, код, предоставленный нашим магазином, может поддерживать частоту подметания. Чип AD9910 имеет статическую ОЗУ для поддержки генерации произвольных волновых сигналов, но его необходимо использовать сами по себе; В этом магазине нет произвольной формы волн. В: почему разность фаз волны между каналами не на 180 градусов после увеличения частоты, а амплитуда также снижена? О: из-за эффектов толерантного и задержки фильтра, увеличение частоты производит различные фазовые сдвиги, поэтому это строго обратное, только когда частота ниже, И DDS имеет частота уменьшения амплитуды; Таков принцип возникшую проблему.
