52Pi UPS и UPS Plus (Удаленная прошивка OTA upgrade & RTC & colometer)

Описание

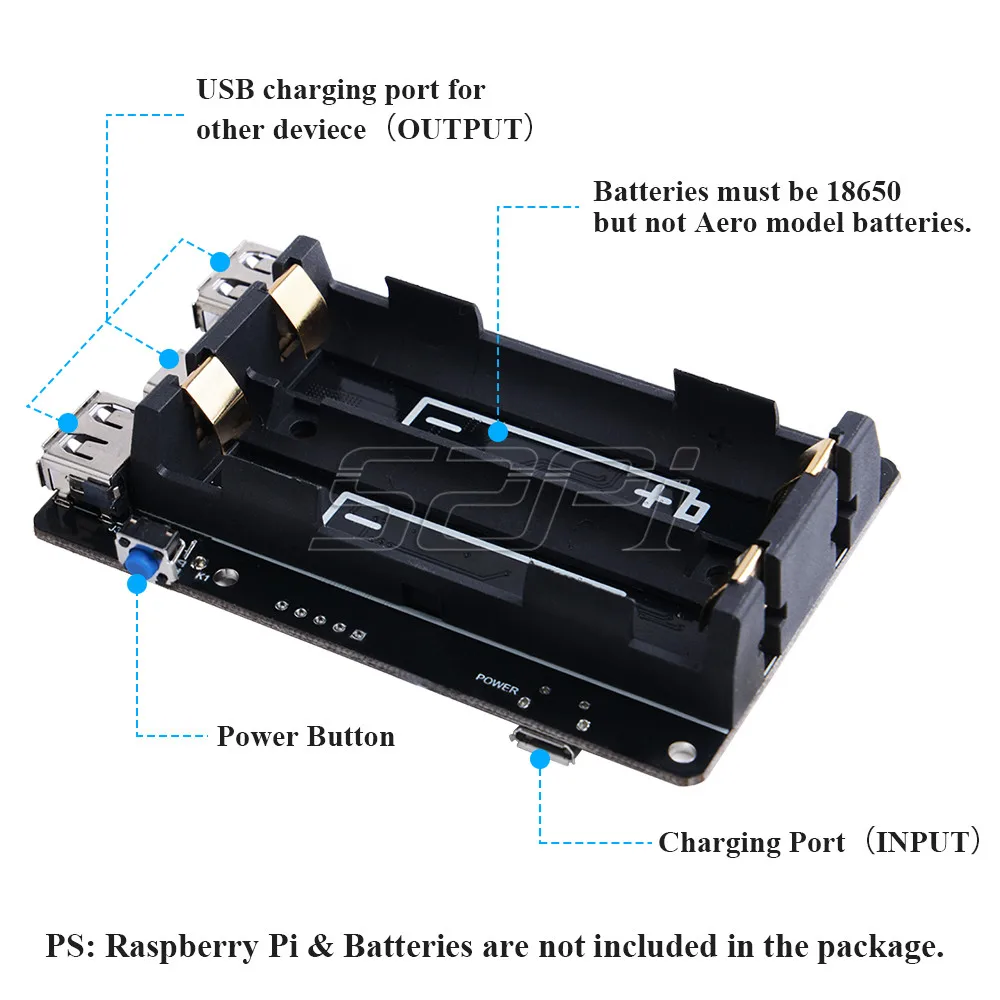

UPS плата поддерживает Raspberry Pi 4B, но также добавляет выход типа C. Он обеспечивает достаточно мощности для Raspberry Pi, чтобы сделать Raspberry Pi еще работать во время движения, и его дизайн настолько умный, что вы можете избавиться от беспокойства массового провода. Этот UPS может обеспечить вам работу по замене аккумулятора самостоятельно. Этот новый UPS не только поддерживает Независимый модуль RTC, но и предоставляет счетчик colomb.
Вы можете получить информацию о напряжении аккумулятора и токе через I2C в системе. В сочетании с различными методами программирования, вы можете наследовать информацию о питании в системе. Также удобно обнаруживать состояние аккумулятора, которое может быть обнаружено и предупреждено через программу. Он может использовать большинство стандартных батарей 18650 и полностью соответствовать характеристикам батареи с точки зрения срока службы батареи. Кроме того, дисплей питания, предоставленный на печатной плате, также очень удобен для пользователя. Светодиодный светильник с подсветкой может быстро отображать оставшуюся мощность и поддерживать разрядку во время зарядки. Вы можете напрямую подключиться к внешнему источнику питания для зарядки. В то же время Raspberry Pi не будет выключен.

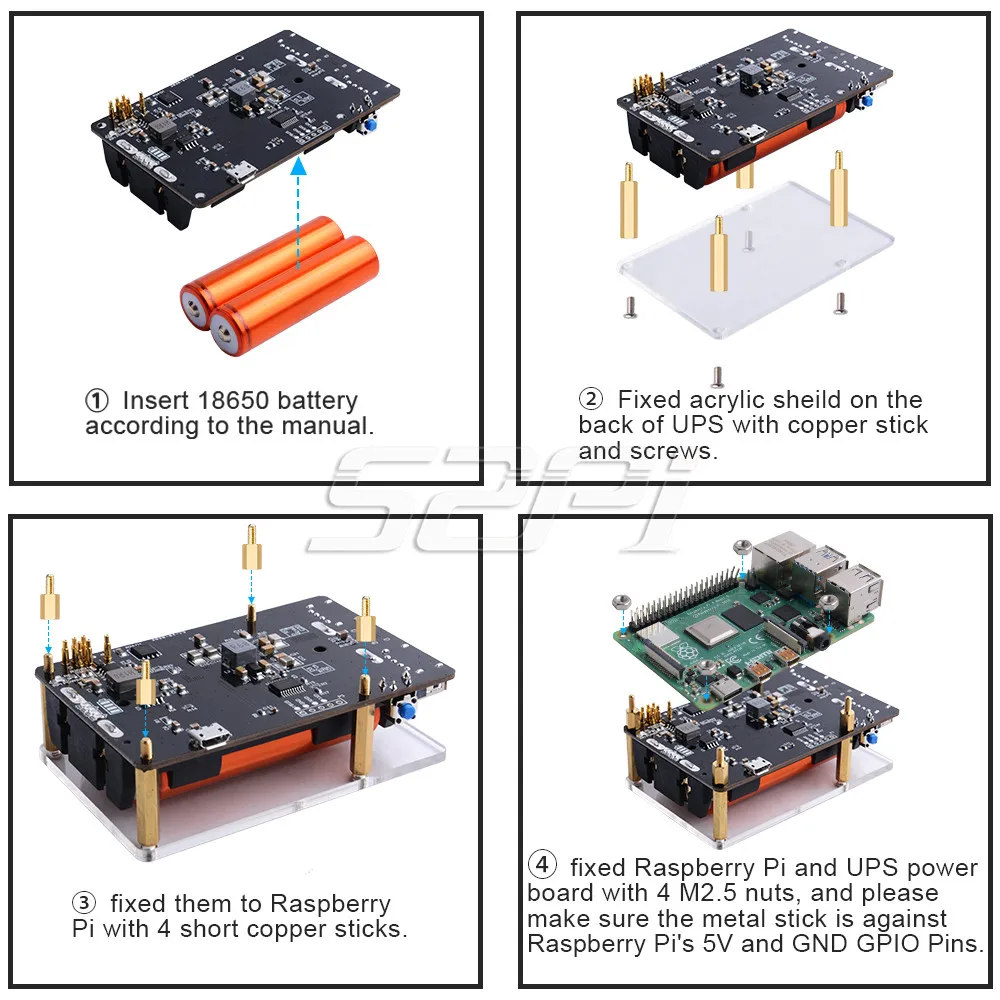

Сначала установите аккумулятор, затем подключите UPS к Raspberry Pi.
Подключение слишком большого количества мощных периферийных устройств приведет к недостаточному источнику питания. Пожалуйста, обратите внимание на требования к питанию периферийных устройств.

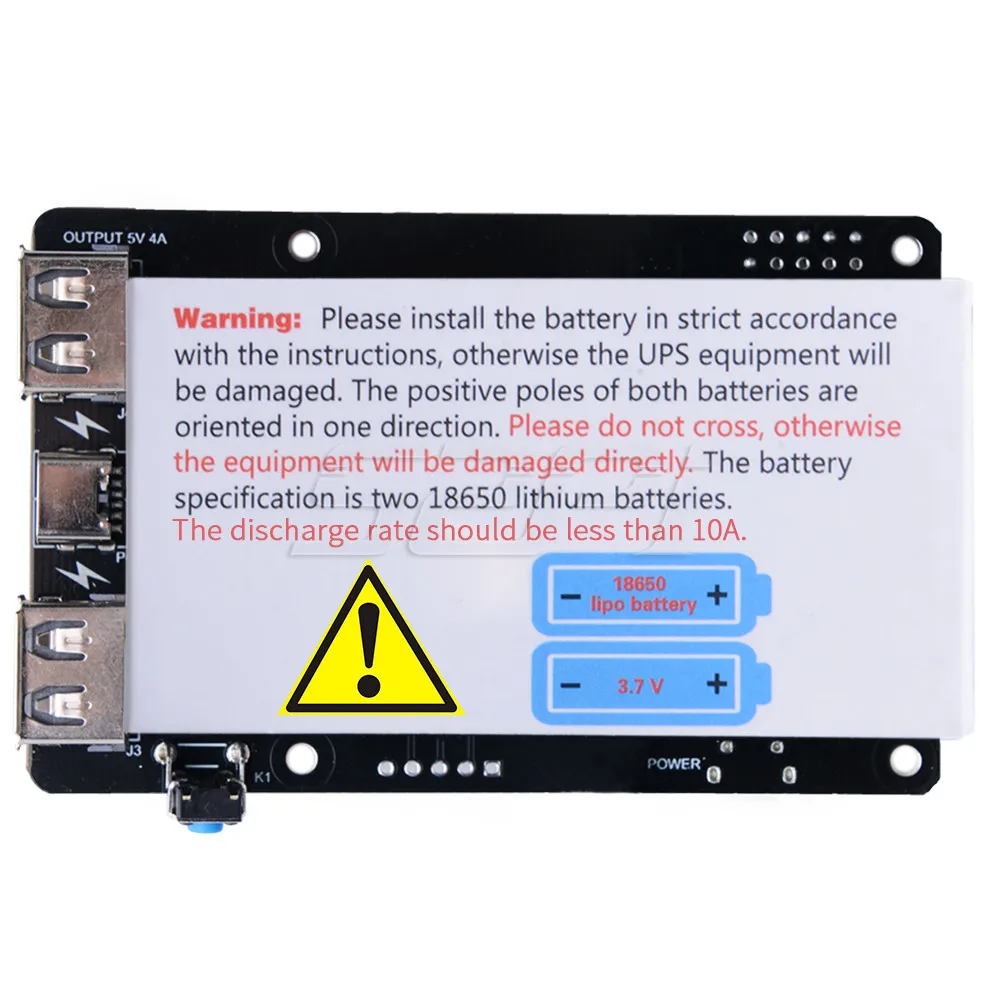

[Предупреждение]

Предупреждение!
Пожалуйста, не меняйте аккумулятор!

Этот продукт относится к устройству питания.

Пожалуйста, держите его в недоступном для детей месте. Пожалуйста, строго ознакомьтесь с инструкциями по UPS продукции. Если полярность батареи изменится, она будет непосредственно сжигать чип управления питанием устройства и даже вызвать пожар или травмы. Не добавляйте любые компоненты самостоятельно, все случайные повреждения, вызванные причиной, на свой собственный риск.

Предупреждение предупреждение ESD]

При подключении аккумулятора, пожалуйста, не прикасайтесь к области, где находится желтая рамка. ОУР может привести к повреждению вашего устройства, поэтому, пожалуйста, избегайте его.

Чанелог

Обновление: 2020-4-30

Исправлены некоторые ошибки.
Обновите функции модуля, добавьте RTC moudle и функцию coulometer voltameter.
Добавление большего количества pogo-pin для поддержки новых функций.
Обновите версию прошивки.
Изменен Новый проводник для поддержки новых функций.

Особенности

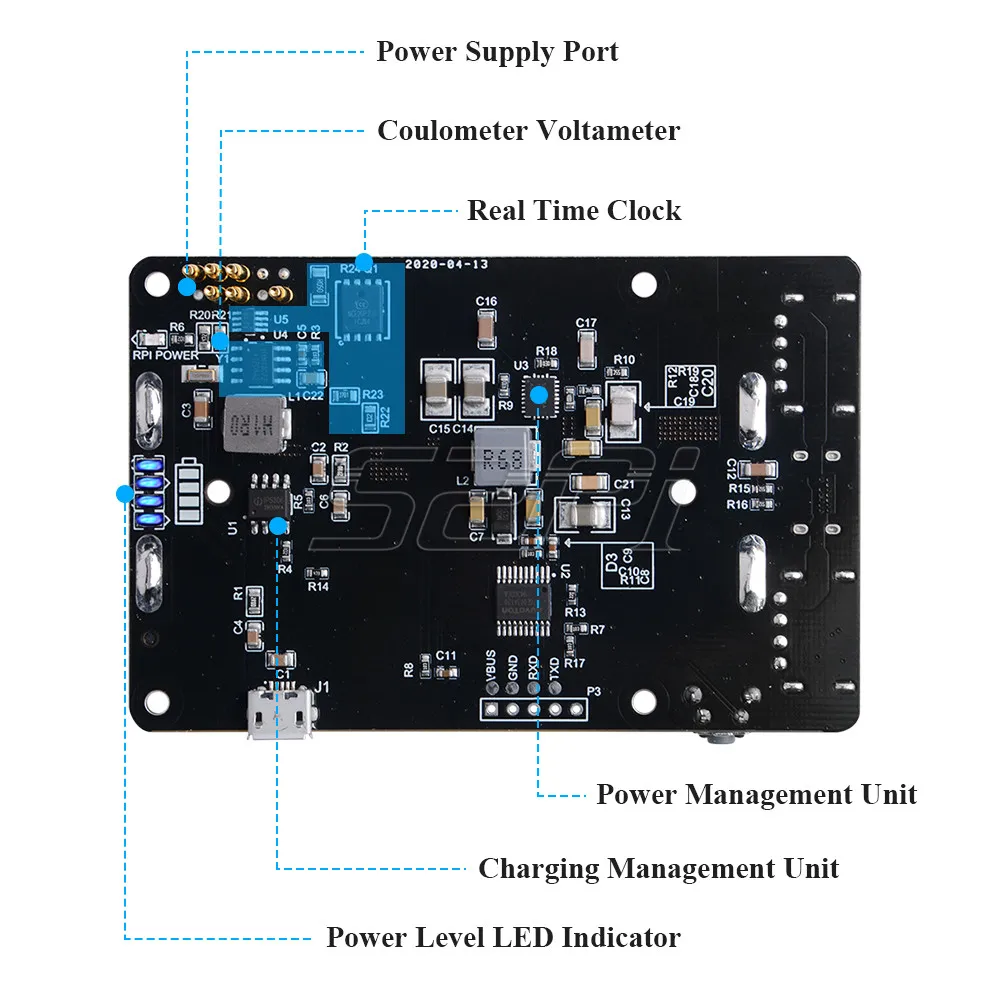

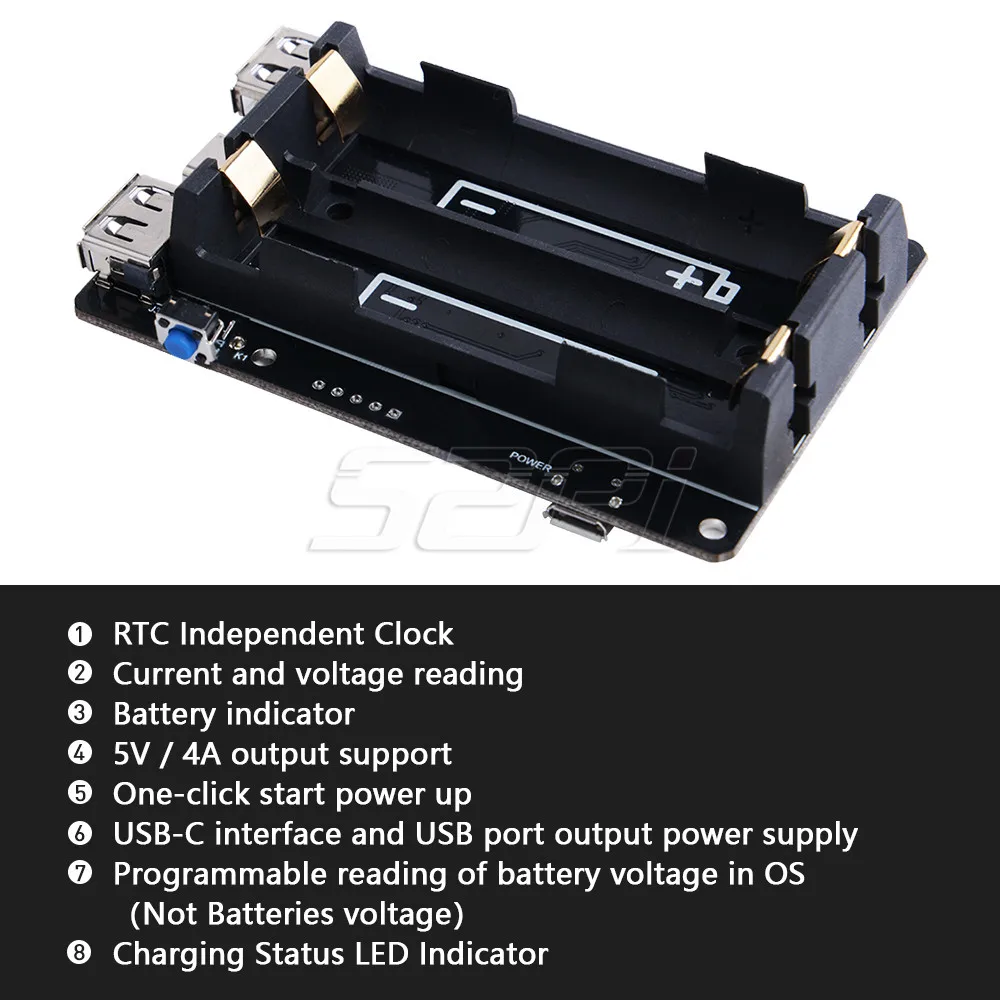

UPS новые функции

• RTC независимые часы

• Считывание тока и напряжения

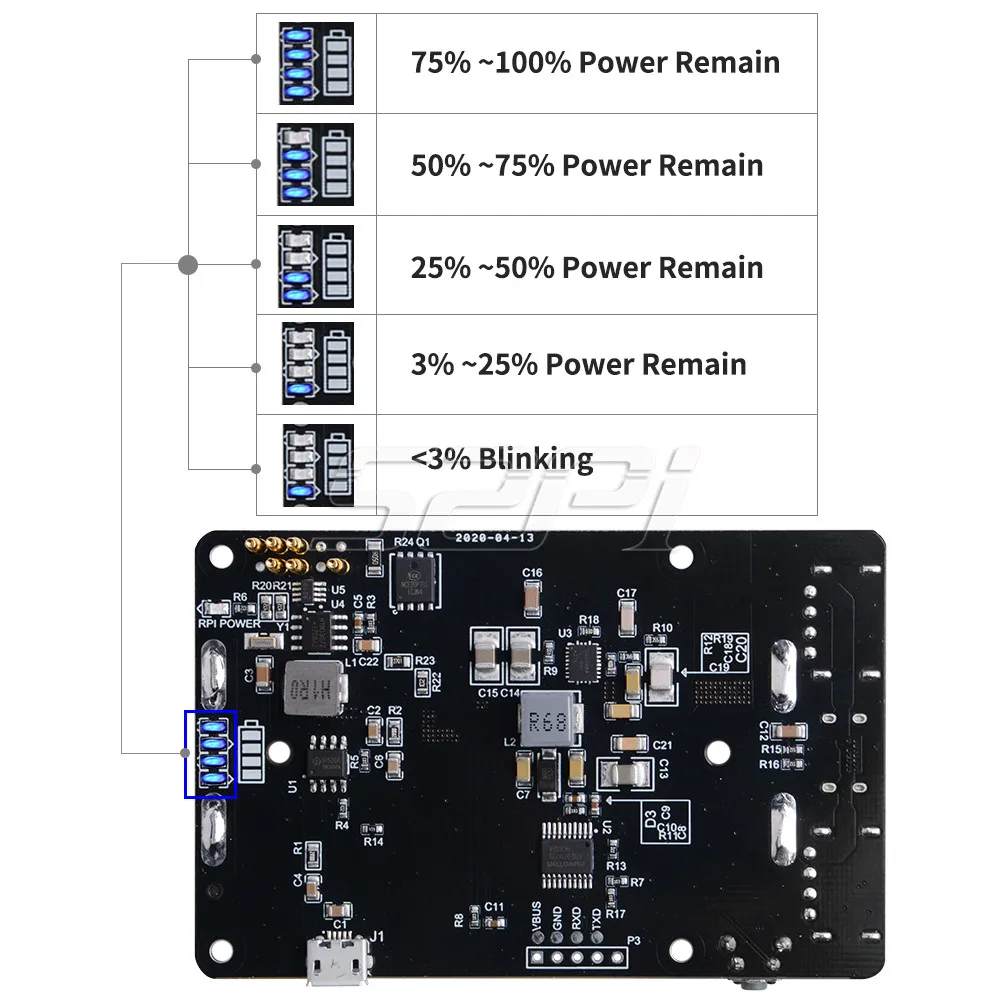

• Индикатор заряда батареи

• Программируемое считывание напряжения батареи в ОС (не напряжение батареи)

• Светодиодный индикатор состояния зарядки

UPS Plus новые функции

• Улучшенное управление питанием

• Удаленная прошивка OTA upgrade

• Программируемый BACK-TO-AC автоматического включения

• Программируемый период образца

• Связь I2C

• Автономный RTC

• Поддержка дизайна аккумуляторной батареи

Старые Особенности

Светодиодный запасной аккумулятор

Сменный аккумулятор

Поддержка Raspberry Pi 4B/3B +/3B

Зарядка до 2,1 А

Номинальная мощность разряда 15 Вт

Расширенный два порта USBA выходная мощность

Расширенная Выходная мощность порта типа C

Выход защита от избыточной силы тока

Нажмите для загрузки, нажмите, чтобы закрыть

Поддержка дисплея заряда и разрядки

Держатель аккумулятора можно быстро заменить

Синхронный переключатель зарядки и разрядки

Встроенный блок управления питанием, поддержка боковой загрузки

Функция компенсации высокой текущей нагрузки

Адаптивное регулирование тока зарядки для всех адаптеров

Светодиодный дисплей с поддержкой питания

Кнопка загрузки:UPS запустится при нажатии кнопки ed, длительное нажатие, чтобы выключить

Низкое энергопотребление

Многократная защита, высокая надежность

Выход перегрузки по току, перенапряжения, защита от короткого замыкания

Входное перенапряжение, перезарядка, переразрядка, защита от перегрузки по току

Машина защита от перегрева

Техническая поддержка

//wiki.52pi.com/index.php/UPS_ (With_RTC _ % 26_colometer) _ For_Raspberry_Pi_SKU:_ EP-0118
//wiki.52pi.com/index.php/UPS_Plus_SKU:_EP-0136

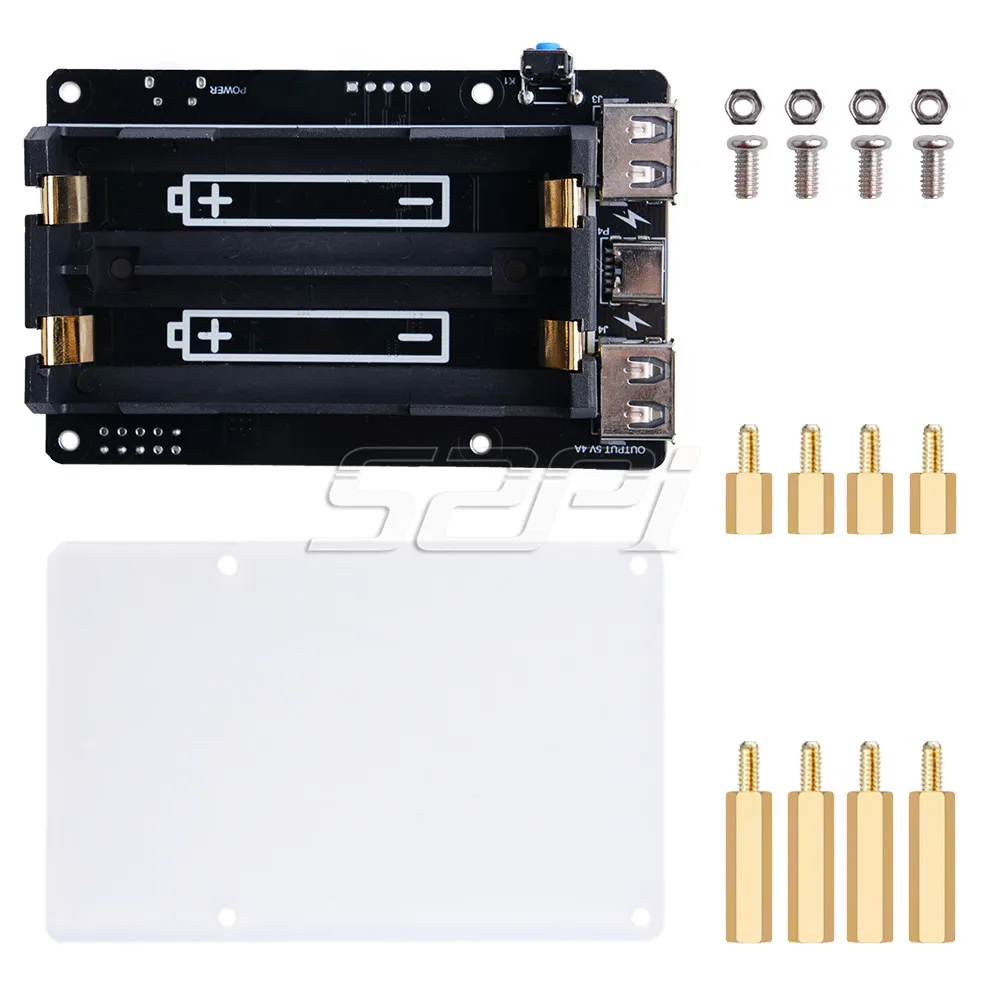

Посылка включает в себя

Комплект 1

• 1 * UPS(С RTC и кулометром)Для Raspberry Pi 4B/3B +/3B

• 4 * M2.5 * Медная палка

• Винты 4 * M2.5

• 4 * M2.5 * Длинная медная палка

• 4 * M2.5 гайки

• 1 * акриловый щит

• 1 * инструкции

Комплект 2

• 1 * UPS (с удаленным прошивка OTA upgrade &RTC и кулометр) Для Raspberry Pi4B/3B +/3B

• 4 * M2.5 медная палка

• Винты 4 * M2.5

• 4 * M2.5 длинная медная палка

• 4 * M2.5 гайки

• 1 * акриловый щит

• 1 * инструкции
  Примечание: аккумулятор 18650/плата Raspberry Pi в комплект не входят

Галерея
