Светочувствительный сенсорный модуль обнаружения света светочувствительный

Светочувствительный сенсорный модуль обнаружения света светочувствительный

Http://pan.baidu.com/share/link?Shareid = 3536115081 и Великобритания = 2164862926Фоточувствительный

Область применения:
Светильник обнаружения интенсивность, светильник датчик яркости, умный автомобиль, светильник Модуль
Модуль Особенности:
1, с использованием чувствительного типа фоточувствительного датчика сопротивления
2, компаратор на выходе, сигнал чистый, хорошая форма волны, способность вождения сильна, для более чем 15 мА.
3, с регулируемым потенциометром может обнаруживать светильник с регулировкой яркости
4, диапазон рабочего напряжения 3,3 V 5 V
5. Форма вывода: выход цифрового переключателя (0 и 1)
6, имеет фиксированное отверстие для болтов, удобная установка
7, небольшая плата PCB Размер: 3,2 см x 1,4 см
8. С использованием компаратора широкого напряжения LM393
Инструкции по модулю
1. Фоточувствительный модуль сопротивления наиболее чувствителен к окружающему светильник, обычно используется для обнаружения окружающей среды вокруг яркости светильник, или модуль триггерного реле MCU и т. Д.;
2, модуль в среде, светильник, интенсивность, короткий порог установки, выход высокого уровня, когда светильник окружающей среды интенсивность больше, чем установленный порог, выход сделать низкий уровень;
3, DO выход может быть прикреплен непосредственно к микрокомпьютеру с одним чипом, через микрокомпьютер с одним чипом для обнаружения высокого и низкого уровня, таким образом, чтобы обнаружить изменение интенсивности окружающей среды светильник;
4, выход DO может быть непосредственно управляется нашим релейным модулем, который может образовывать выключатель, работающий на светильник.

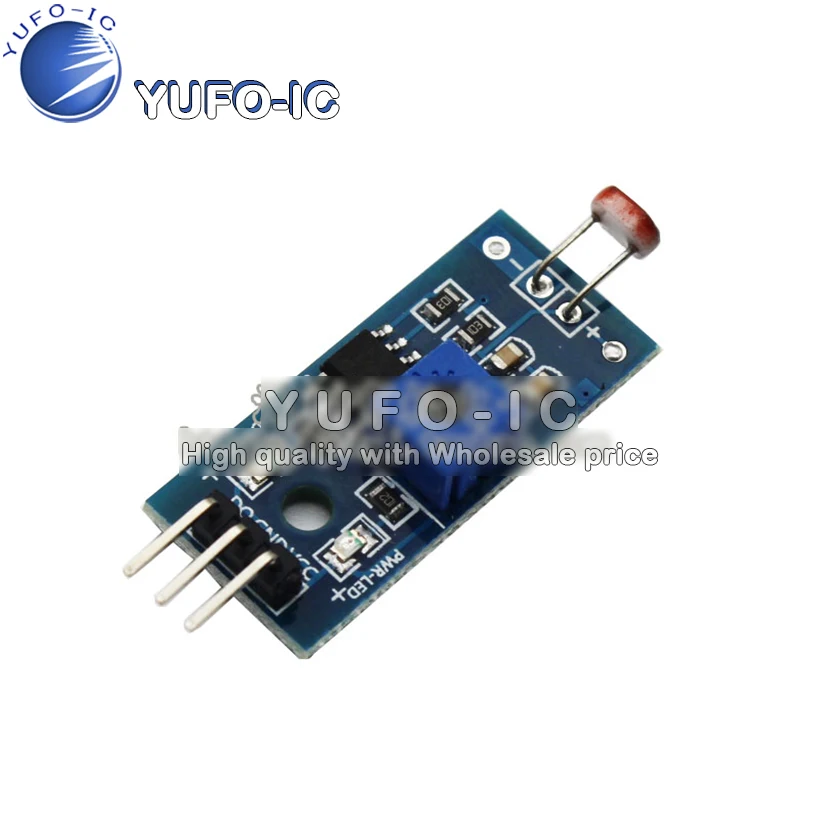

Эта серия продукта внешний вид переднего модуля

Структура продукта и схема проводки

Схема открытия цепи, друзья могут обратиться к ниже

SCM процедуры испытания

/* ***
Шэньчжэнь toyokawa electronic co., LTD
Сенсор триггер тест
SCM: STC89C52
Скорость передачи данных: 9600
Использование продукта: светильник.
* */
# Включают в себя
Unsigned char дата;
# Define uchar unsigned char
# Define uint unsigned int
Sbit key1 = P0 ^ 1;

/* Функциональная декларация -- -- */
Задержка пустоты (uint z);
Void Initial_com (void);

/* * *

/*
* *
Название: * Функция задержки (uint z)
* Функция функции: функция задержки
* *
*/
Задержка пустоты (uint z)
{
Uint I, j;
Для (I = z;I > 0;I -)
Для (j = 110;J > 0;J -);
}

/*

/Функция инициализации последовательного порта *

/*
Void Initial_com (void)
{
EA = 1;/всегда прерывает
ES = 1;/разрешить прерывание последовательного порта
ET1 = 1;/разрешить прерывание таймера T1
TMOD = 0x20;/таймер T1, 2 перерыва в пути скорость передачи данных
PCON = 0x00;/SMOD = 0
SCON = 0x50;/1 управляется таймером
TH1 = 0 XFD;/скорость передачи данных устанавливается на 9600
TL1 = 0 XFD;
TR1 = 1;/таймер T1 управление

}

/*
/* Основная функция *
/*
Основная ()
{
Initial_com ();
В то время как (1)
{

If (key1 = 0)
{
Задержка ();/дрожание
Если (key1 = 0) /подтвердите триггер
{
SBUF = 0x01;
Задержка (200);


}

}

Если (Р)
{
Дата = SBUF;/микроконтроллер
SBUF = Дата;/микроконтроллер
RI = 0;
}


}
}
