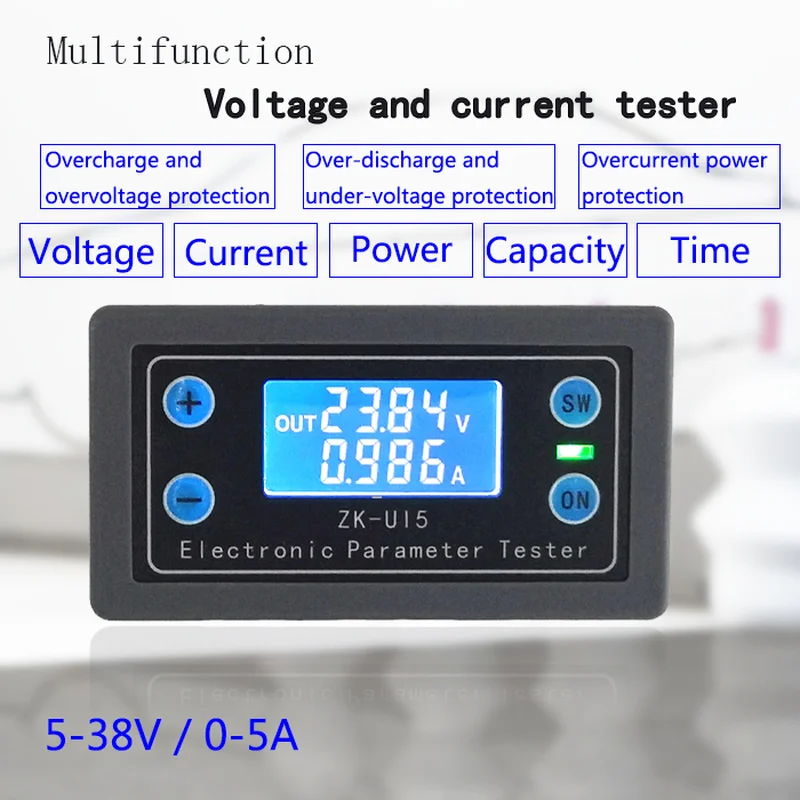

Цифровой вольтметр Амперметр с ЖК дисплеем 5 38 В постоянного тока|Интегральные

Цифровой вольтметр Амперметр с ЖК дисплеем 5 38 В постоянного тока|Интегральные

1. Основные характеристики продукта

•Схема измерения затягивает Питание от порта ввода питания и не требует дополнительного шнура питания.

•ЖК-дисплей, который может отображать напряжение, ток, мощность, разряд мАч, время разряда и рабочую температуру.

•Полный механизм защиты с различными средствами защиты, такими как защита от пониженного напряжения, защита от перенапряжения, защита от перегрузки по току, защита от перенапряжения, защита от перегрева, сверхурочная защита и превышение емкости.

•Контроль над избыточным зарядом и переразрядом аккумулятора может быть достигнут путем установки соответствующих порогов защиты от пониженного напряжения и защиты от перенапряжения.

•Время и количество зарядки и разрядки аккумулятора можно достичь, установив соответствующую защиту от задержки и пороговые значения защиты от превышения емкости.

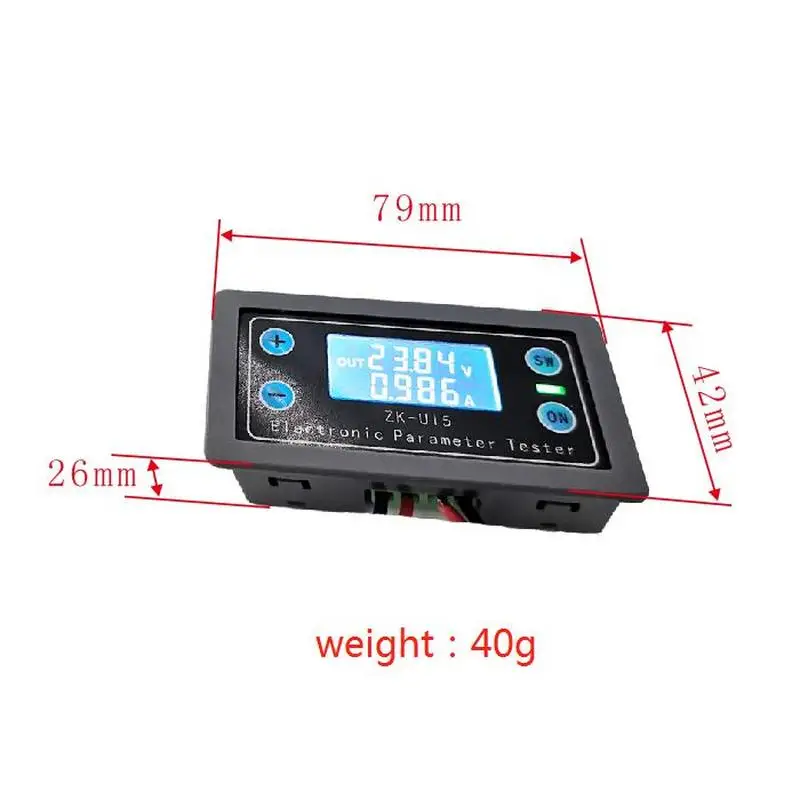

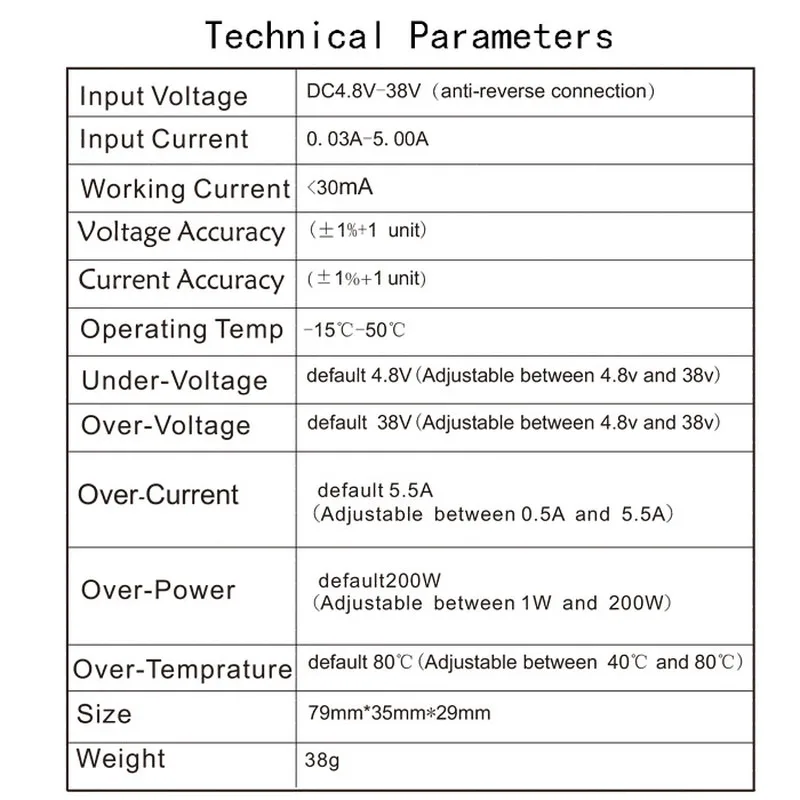

2. Параметры изделия

3. Описание товара

3,1 характеристики продукта

1, ЖК-дисплей

В обычном режиме ЖК-дисплей отображает входное напряжение и рабочую температуру вверх ногами; Нисходящее соединение показывает ток в реальном времени, мощность, емкость и время разряда.

В защищенном режиме ЖК-дисплей отображает код защиты.

В режиме настройки ЖК-дисплей отображает различные коды параметров настройки и пороги параметров.

2, звуковая и светильник вая сигнализация

При включении выходного напряжения амперметра индикатор запуска всегда горит и не звонит зуммер; Когда он выключен, индикатор запуска выключен и не звонит зуммер. После входа в режим защиты зуммер отключит сигнал и индикатор запуска начнет мигать.

3, автоматическая статистика заряда и разряда и времени, если Выход включен (индикатор запуска всегда включен), чтобы начать статистику, выключить выход (индикатор запуска не горит), остановить статистику, статистика отключения питания автоматически очищается, В емкости дисплея и времени при нажатии интерфейса нажмите и удерживайте кнопку-можно очистить соответствующие данные. Очистите статистику перед началом работы. Максимальная емкость разряда (OAH) и максимальное время разряда (OHP) можно установить в режиме включения или выключения (по умолчанию off). После вскрытия можно установить пороговое значение. Когда порог превышен, выход автоматически выключается и сигнал будильника. Аккумулятор заряжается и разряжается.

4. Установив соответствующий порог защиты от перенапряжения и порог защиты от пониженного напряжения, можно реализовать контроль перезаряда и переразряда батареи. Подробные сведения об операции см. В примере приложения к 4,4 году.

5. Идеальный механизм защиты программного и аппаратного обеспечения, а также порог защиты программного обеспечения можно отрегулировать. После защиты программного обеспечения выход отключается.

Защита оборудования:

Входной порт модуля имеет защиту от обратного хода, а обратное соединение не горит.

Защита программного обеспечения:

Защита от перенапряжения OVP (по умолчанию 38 в, можно установить самостоятельно, после защиты от перенапряжения индикатор запуска мигает, ЖК-интерфейс отображает OVP. В зарядке аккумулятора установка соответствующего порога может эффективно предотвратить перезаряд аккумулятора);

Защита от перегрузки по току OCP (по умолчанию 5,5а, можно установить самостоятельно, после защиты от перегрузки по току мигает индикатор запуска, ЖК-дисплеи OCP);

Защита от превышения мощности (по умолчанию 200 Вт, можно установить самостоятельно, после защиты от превышения мощности, индикатор запуска мигает, ЖК-дисплеи OPP);

Защита от перегрева (по умолчанию 80 °C, можно установить самостоятельно, после защиты от перегрева индикатор запуска мигает, LCD показывает OTP);

LVP защита от пониженного напряжения (по умолчанию 4,8 В, можно установить самостоятельно, после защиты от пониженного напряжения индикатор запуска мигает, LCD показывает LVP, при тесте разряда батареи и других применениях, установить соответствующий LVP, может эффективно предотвратить переразряд батареи, чтобы не повредить батарею)

6. Выход измерителя напряжения и тока включен по умолчанию.

7. Все настраиваемые параметры поддерживают хранилище с отключением питания.

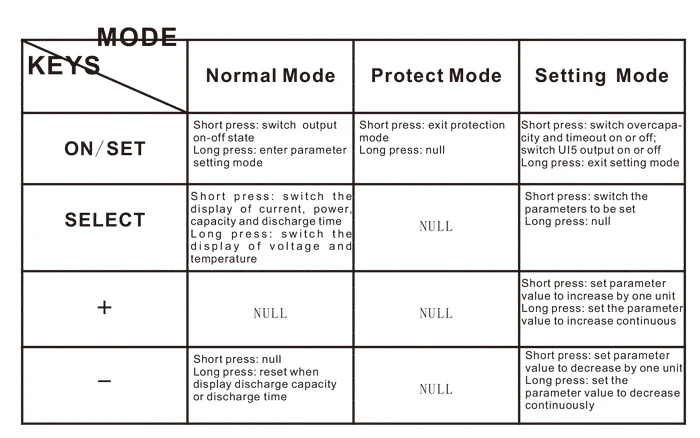

3,3 сведения об интерфейсе продукта

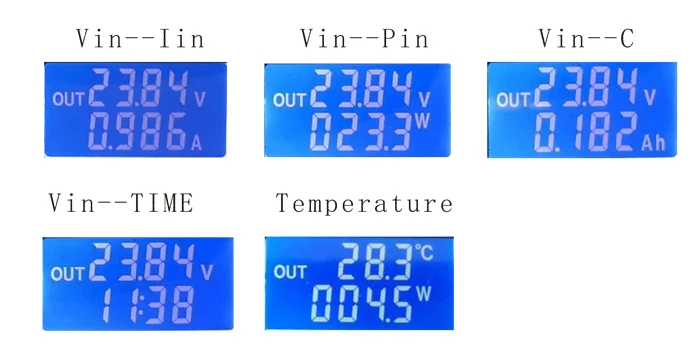

1, интерфейс нормального режима

Примечание: Коротко нажмите кнопку SW, чтобы переключить отображение силы тока, мощности, емкости разряда и времени разряда дисплея. Нажмите и удерживайте кнопку SW, чтобы переключить отображение напряжения и температуры дисплея. Выход отображается при включении вывода, а выход не отображается при выключении вывода.

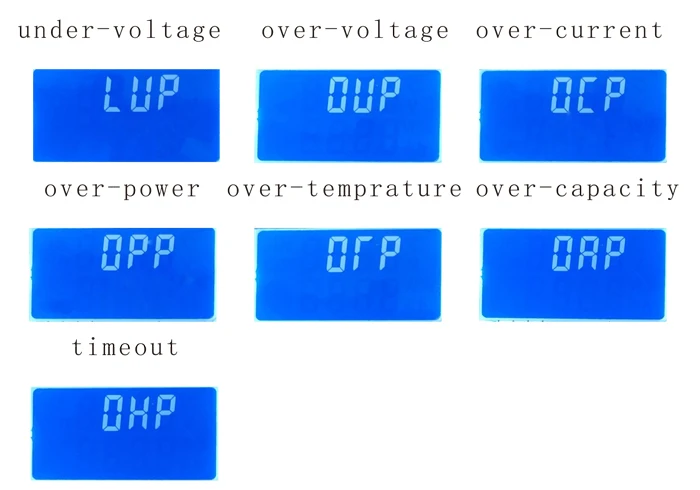

2, Интерфейс режима защиты

Примечание: Когда параметр, измеренный амперметром напряжения, превышает установленный порог параметров, войдите в режим защиты, Отобразите код защиты, выход отключен, светодиодный индисветильник мигает, И звуковой сигнал. В защищенном режиме нажмите кнопку ON, чтобы выйти из режима защиты.

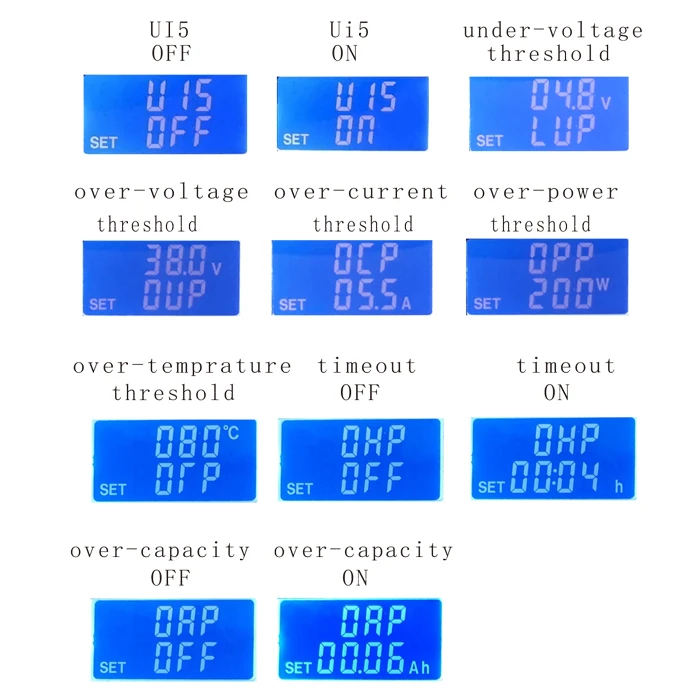

3, Интерфейс режима настройки

Примечание: в обычном режиме нажмите и удерживайте кнопку, чтобы войти в режим настройки. В режиме настройки нажмите и удерживайте кнопку ON, чтобы войти в обычный режим.

В интерфейсе настройки Коротко нажмите кнопку SW, чтобы переключить параметры, которые необходимо задать. Коротко нажмите кнопку + или-для регулировки размера параметра. В интерфейсе отображения времени ожидания или большой емкости Коротко нажмите кнопку ON, чтобы выбрать, чтобы включить или выключить защиту от времени ожидания или защиту от превышения емкости. По умолчанию они выключены.

3,4 информация о применении продукта

1. В качестве вольтметра, амперметра и измерителя мощности используйте его последовательно.

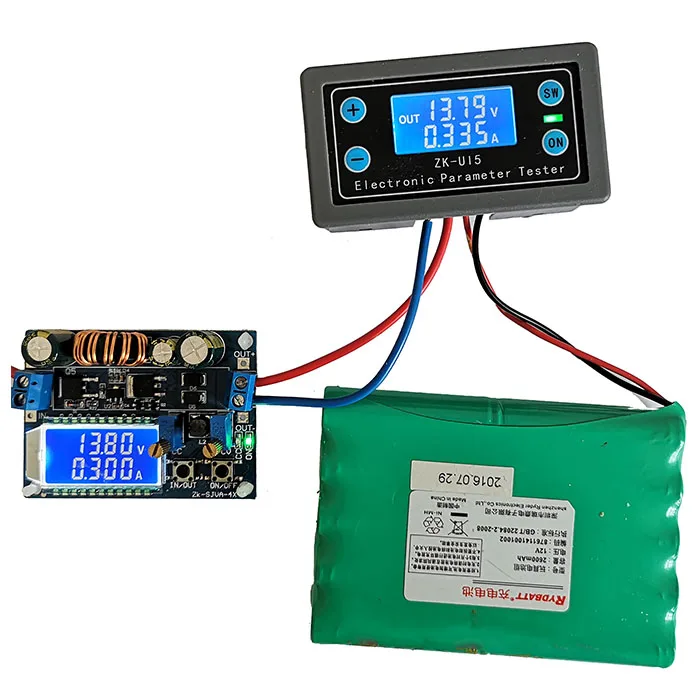

2. Приложение для зарядки аккумулятора:

Шаги по использованию:

2,1. Подключите модуль питания и аккумулятор в соответствии с приведенной выше схемой и проверьте правильность проводки.

2,2, включите питание, введите обычный интерфейс, как показано выше.

2,3. Нажмите и удерживайте кнопку ON, чтобы войти в интерфейс настройки. Набор отображается в нижнем левом углу ЖК-экрана.

2,4. Коротко нажмите кнопку SW, чтобы переключиться на интерфейс параметров, который должен быть установлен. Короткое нажатие + или-кнопка для регулировки.

В приложениях для зарядки аккумуляторов LVP необходимо настроить ниже минимального напряжения аккумулятора, минимальное-4,8 В. Настройте OVP на самое высокое напряжение, которое разрешено для полной зарядки аккумулятора (это напряжение нужно сослаться с параметрами в руководстве по аккумулятору). Как правило, максимальное напряжение зарядки литиевой батареи 12 В составляет 14 в. Максимальное напряжение зарядки обычного литиевого аккумулятора 24 В составляет 28 В.

2,5. Нажмите и удерживайте кнопку ON, чтобы выйти из режима настройки.

2,6. Коротко нажмите кнопку ON, светильник катор всегда горит, выход включен, и аккумулятор начинает заряжаться.

2,7. Если напряжение аккумулятора повышается до значения, установленного OVP, выход отключается, батарея прекращает зарядку, на ЖК-экране отображается OVP, мигает светильник индикатор, и сигнал будильника.

2,8. Если вам нужна синхронизированная Зарядка или постоянная зарядка, вы можете задать параметры OHP (синхронизация) или OAP (фиксированная емкость) в режиме настройки. Шаги настройки: Под интерфейсом настройки Коротко нажмите кнопку SW для переключения на интерфейс OHP или OAH. Коротко нажмите кнопку ON, чтобы включить функцию таймера или постоянной емкости. ЖК-интерфейс переходит от выключенного к цифровому. Нажмите + или-, чтобы отрегулировать размер параметра. После установки параметров,

Нажмите и удерживайте кнопку ON, чтобы выйти из интерфейса настройки. Когда время или емкость достигают заданного значения, выход отключается и прекращает зарядку. ЖК-дисплей отображает код OHP или OAP, светосветильник индикатор мигает и звуковой сигнал.

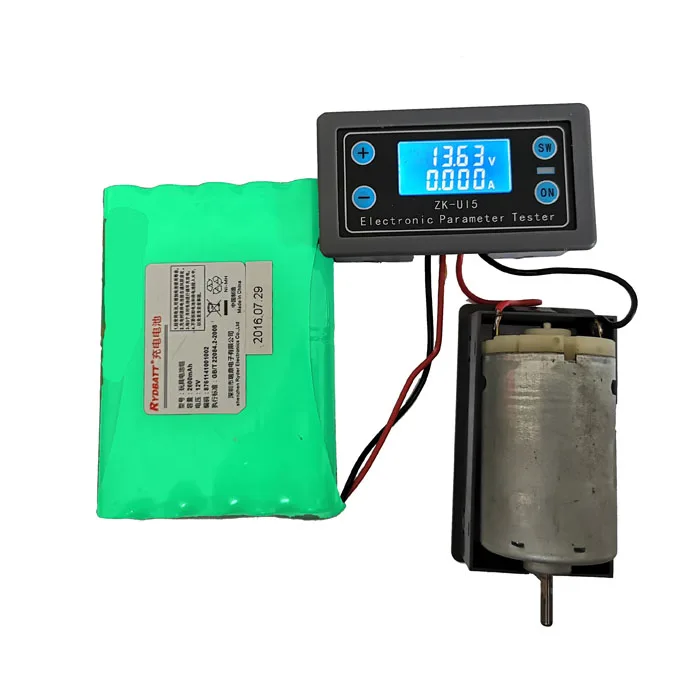

3. Применение разряда батареи, как показано ниже

Шаги по использованию:

1. Подключите батарею и загрузите в соответствии с приведенной выше схемой и проверьте правильность проводки.

2. Амперметр напряжения поступает в обычный интерфейс.

3. Нажмите и удерживайте кнопку ON, чтобы войти в интерфейс настройки. Набор отображается в нижнем левом углу ЖК-экрана.

4. Коротко нажмите кнопку SW, чтобы переключиться на интерфейс параметров, который должен быть установлен. Короткое нажатие + или-кнопка для настройки параметра, длительное нажатие + или-кнопка для увеличения параметра непрерывно или непрерывно. В приложениях для разрядки аккумулятора OVP должен быть установлен выше максимального напряжения аккумулятора, до 38 В. Настройте LVP на самое низкое напряжение, допустимое батареей (это напряжение необходимо сослаться с параметрами в руководстве по батарее). Как правило, минимальное напряжение разряда литиевой батареи 12 В составляет 9,2 В. 24 В. Минимальное напряжение разряда литиевой батареи-18,5 в.

5. Нажмите и удерживайте кнопку ON, чтобы выйти из режима настройки.

6. Коротко нажмите кнопку ON, светильник катор всегда горит, Выход включен, и аккумулятор начинает разряжаться.

7. Если напряжение батареи падает до значения, установленного LVP, выход отключается, батарея перестает разряжаться, ЖК-экран отображает LVP, индикатор мигает и звуковой сигнал.

8. Если вам нужен синхронизированный разряд или фиксированный разряд, вы можете задать параметры OHP (синхронизация) или OAP (фиксированная емкость) в режиме настройки. Шаги настройки: Под интерфейсом настройки Коротко нажмите кнопку SW для переключения на интерфейс OHP или OAH. Коротко нажмите кнопку ON, чтобы включить функцию таймера или постоянной емкости. ЖК-интерфейс переходит от выключенного к цифровому. Нажмите + или-, чтобы отрегулировать размер параметра. После установки параметров нажмите и удерживайте кнопку ON, чтобы выйти из интерфейса настройки. Когда время или емкость достигают заданного значения, выход отключается и прекращает разрядку. ЖК-дисплей отображает код OHP или OAP, светосветильник индикатор мигает и звуковой сигнал.
