GSM/GPRS/GNSS/Bluetooth 3 0 шляпа для 2B/3B/3B +/Zero W поддержка SMS телефон электронная почта

GSM/GPRS/GNSS/Bluetooth шляпа для Raspberry Pi

Обзор

Это удобная, низкая мощность Raspberry Pi шляпа, которая имеет многофункциональные функции связи: GSM, GPRS, GNSS и Bluetooth.

Это позволяет вашему Pi легко совершать телефонный звонок, отправлять сообщения, подключаться к беспроводному интернету, в глобальной позиции, передавать данные через Bluetooth и так далее.

Особенности

Общий

• Raspberry Pi подключение, совместимо с 2B/3B/3B +/Zero W
• Поддержка SMS, телефонных звонков, GPRS, DTMF, HTTP, FTP, MMS, электронной почты и т. д.
• Поддержка GPS, компас, ГЛОНАСС, LBS позиционирование базовой станции, omni-позиционирование
• Bluetooth 3,0, поддерживает передачу данных через Bluetooth
• Встроенный USB в UART конвертер CP2102 для UART отладки
• 6х светодиодов для указания рабочего состояния модуля
• Слот для sim-карты 1,8 В/3 в
• RTC с запасным держателем батареи
• Автоматическое обнаружение Baudrate (1200bps ~ 115200bps)
• Управление через команды AT (3GPP TS 27,007, 27,005 и SIMCOM, улучшенные команды AT)
• Поддержка набора sim-приложений: GSM 11,14 выпуск 99
• Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)

GSM/GPRS

• Ремешок
  • GSM 850/EGSM 900/DCS 1800/шт 1900 МГц
  • Четырехдиапазонный автоматический поиск
  • Совместим с gsm-фазой 2/2 +
• Излучающая мощность
  • Класс 4 (2 Вт @ GSM 850/EGSM 900 МГц)
  • Класс 1 (1 Вт @ DCS 1800/шт 1900 МГц)
• Подключение GPRS
  • GPRS мульти-слот класса 12 (по умолчанию)
  • GPRS мульти-слот класс 1 ~ 12 (настраиваемый)
• Функция передачи данных GPRS
  • Скорость нисходящего канала: максимум 85,6 кбит/с
  • Скорость соединения: максимум 85,6 кбит/с
  • Схемы кодирования: CS-1 \ CS-2 \ CS-3 \ CS-4
  • Поддержка PAP (протокол аутентификации паролем) для PPP подключения
  • Поддерживает PBCCH
  • Поддержка USSD
• SMS
  • Поддержка: режим MT/MO/CB/Text/PDU
  • Хранение SMS: sim-карта
• Аудио
  • Режим кодирования голоса/декодирования: Половина скорости \ полная скорость \ Улучшенная полная скорость \ Адаптивная скорость передачи данных
  • Поддерживает Подавление эха
  • Поддерживает шумоподавление

GNSS

• Тип приемника
  • 33 канала отслеживания
  • 99 каналов сбора
  • GPS L1 C/A код
• Чувствительность
  • Отслеживание:-165 дБм
  • Холодный запуск:-148 дБм
• Время на первое исправление
  • Холодный запуск: 28 s (typ.)
  • Горячие старты: <1 s
  • Теплый старт: 26 s
• Точность
  • Горизонтальное положение: <2,5 м CEP

Bluetooth

• Интегрирует команды
• Совместимость с Bluetooth specification3.0 + EDR
• Поддержка SPP, OPP, HFP/HSP и т. д.

Misc

• Рабочее напряжение: 5 В
• Рабочая температура:-40 °C ~ 85 °C
• Температура хранения:-45 °C ~ 90 °C
• Размеры: 30,2 мм x 65 мм

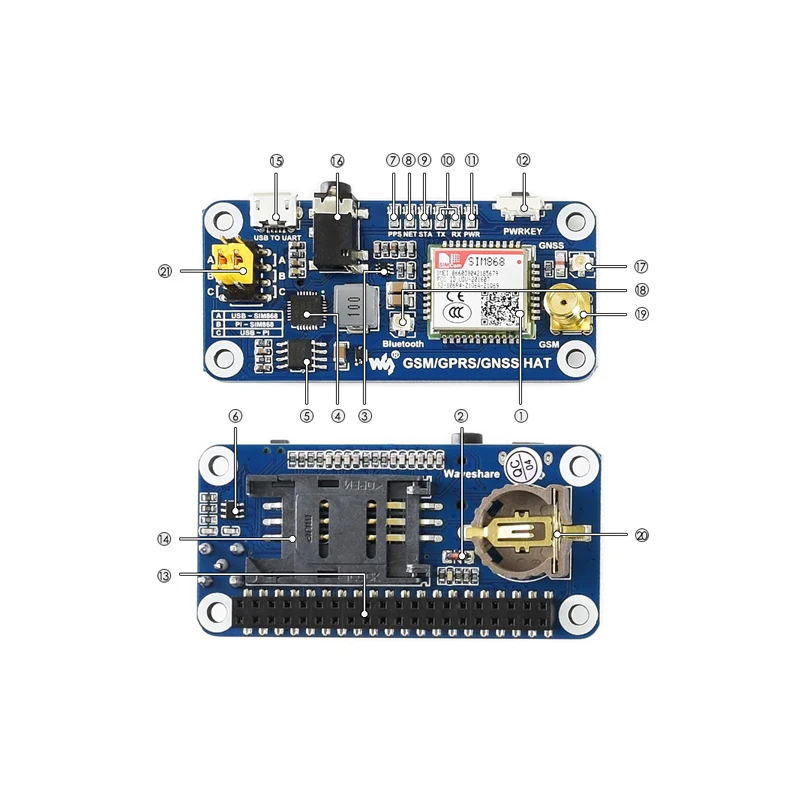

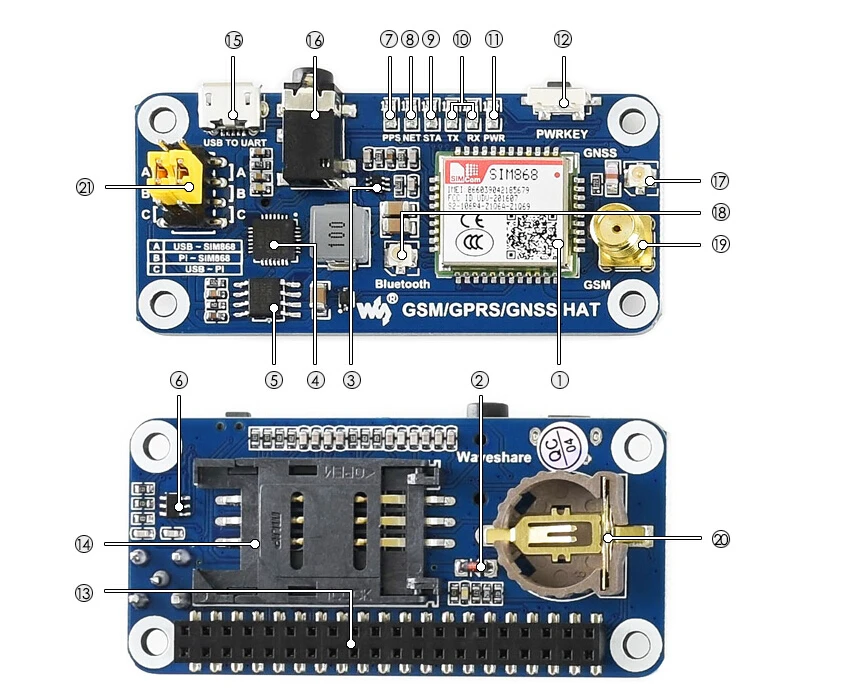

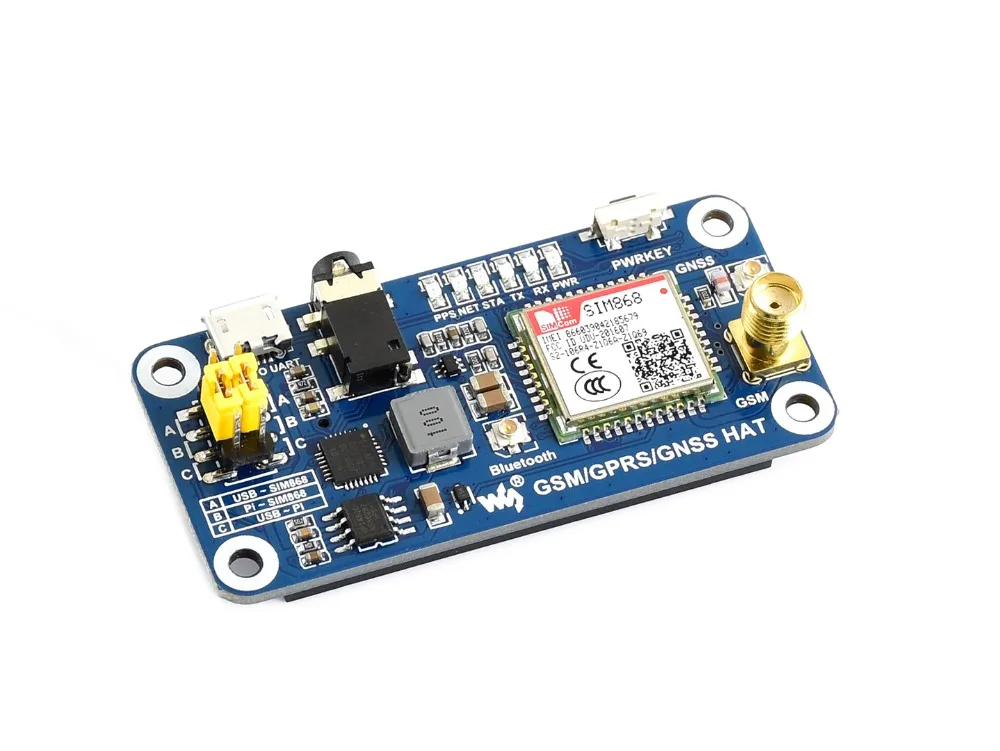

Что на борту

1. Модуль SIM868
2. ZMM5V1:Регулятор диода
3. SMF05C:Tvs-диод
4. CP2102:Конвертер USB в UART
5. MP1482:Чип питания
6. NDC7002N:Переводчик уровня напряжения
7. Индикатор состояния GPS
8. Чистый индикатор:
   • Быстро мигает при запуске модуля
   • Мигает медленно после того, как GSM регистр преуспевает
9. Индикатор рабочего состояния модуля STA
10. Индикатор SIM868 UART Tx/Rx
11. Индикатор питания
12. Кнопка управления SIM868:Нажмите кнопку и удерживайте в течение 1 s для запуска/выключения SIM868
13. Raspberry Pi разъем GPIO
14. Слот для sim-карты
15. Интерфейс USB в UART
16. 3,5 мм разъем для наушников/микрофона
17. Разъем антенны GNSS
18. Разъем антенны Bluetooth
19. Разъем GSM антенны
20. Запасной Держатель батареи RTC
21. Переключатель выбора UART
    • О: Управляйте SIM868 через USB к UART
    • B: Управляйте SIM868 через Raspberry Pi
    • C: доступ к Raspberry Pi через USB к UART

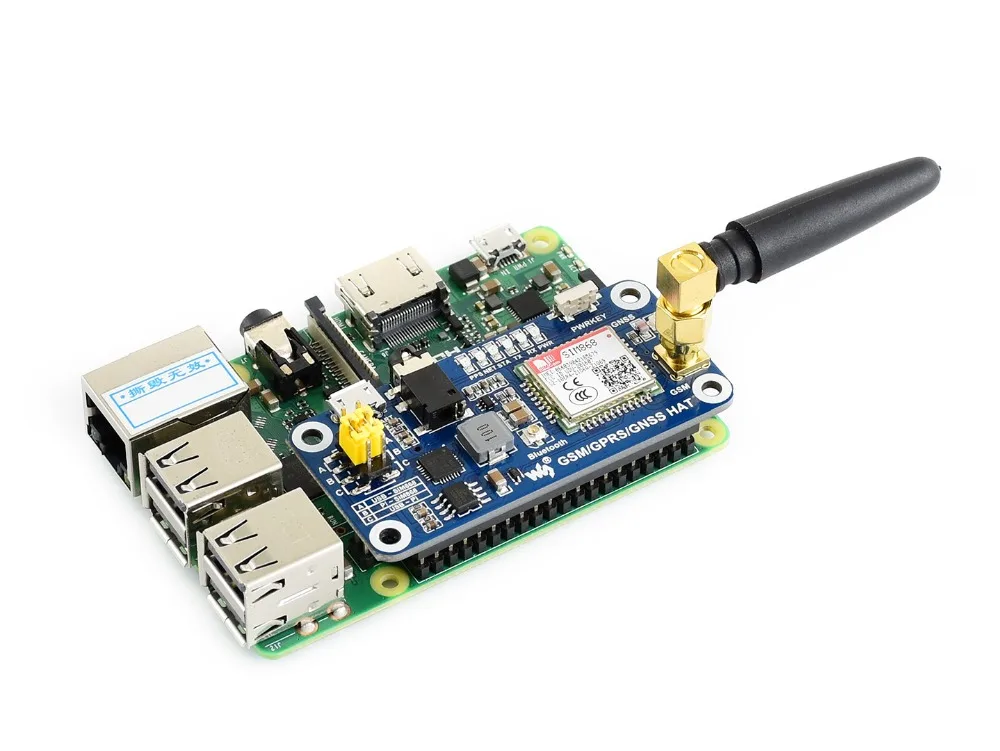

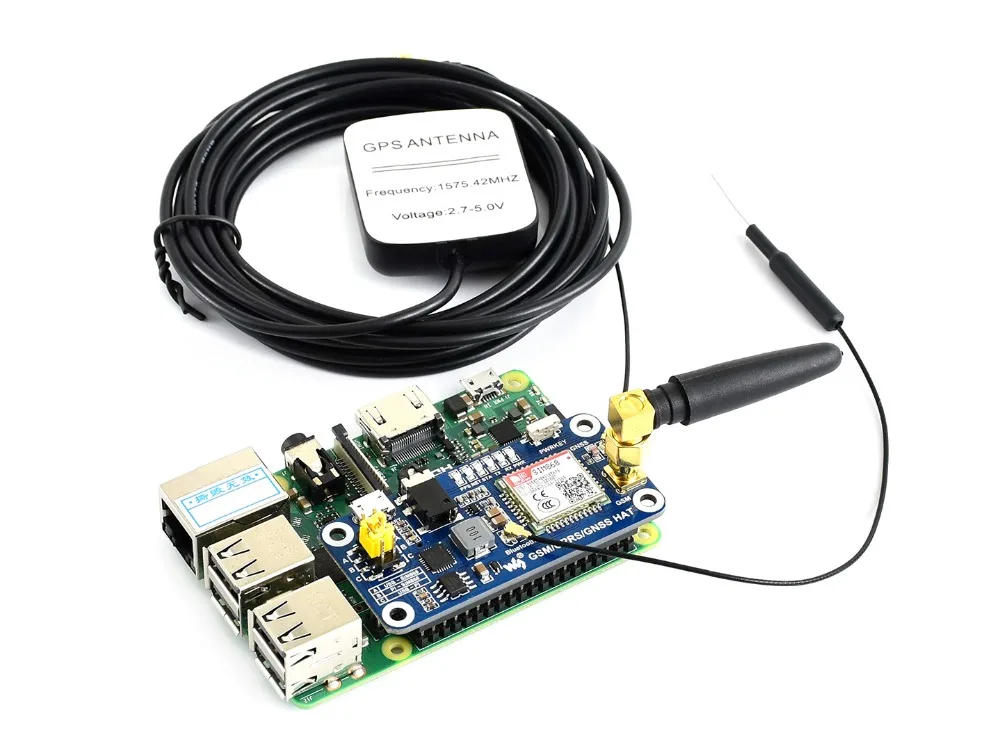

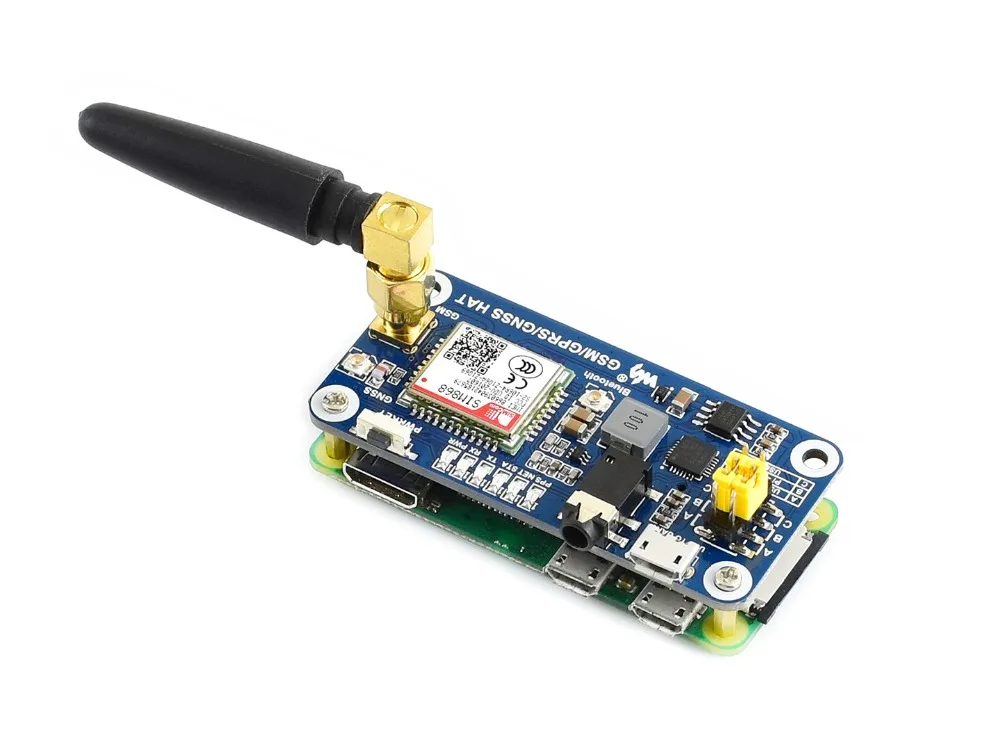

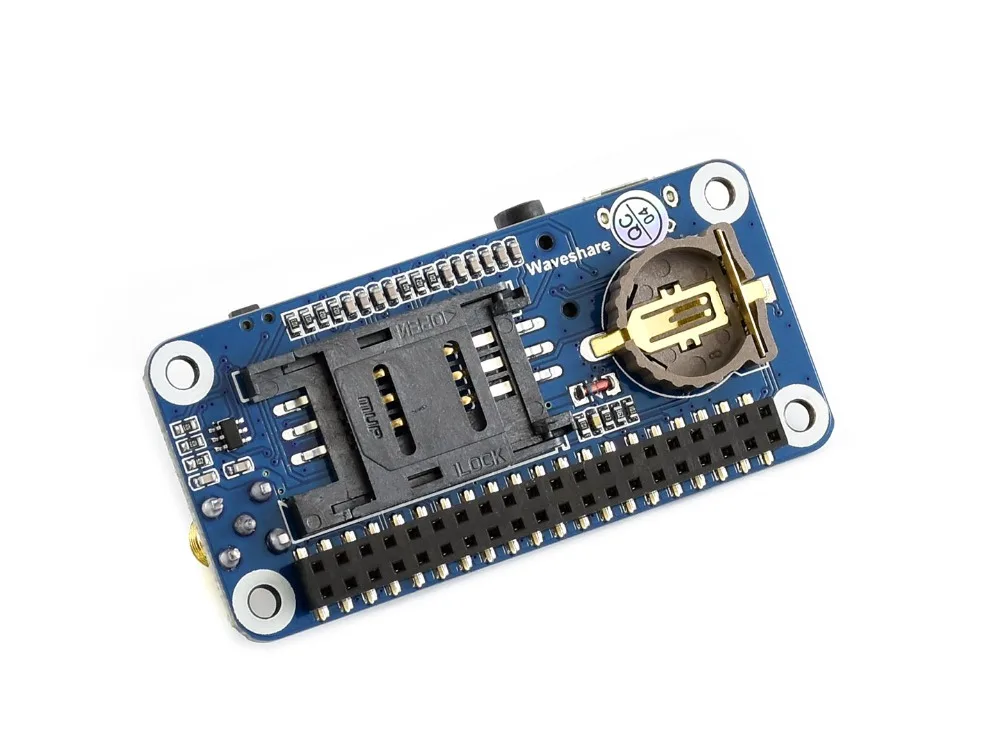

Фотографии

Примечание: Raspberry Pi на фото не входит в комплект.

Размеры

Ресурсы для развития

Вики:Www.wav

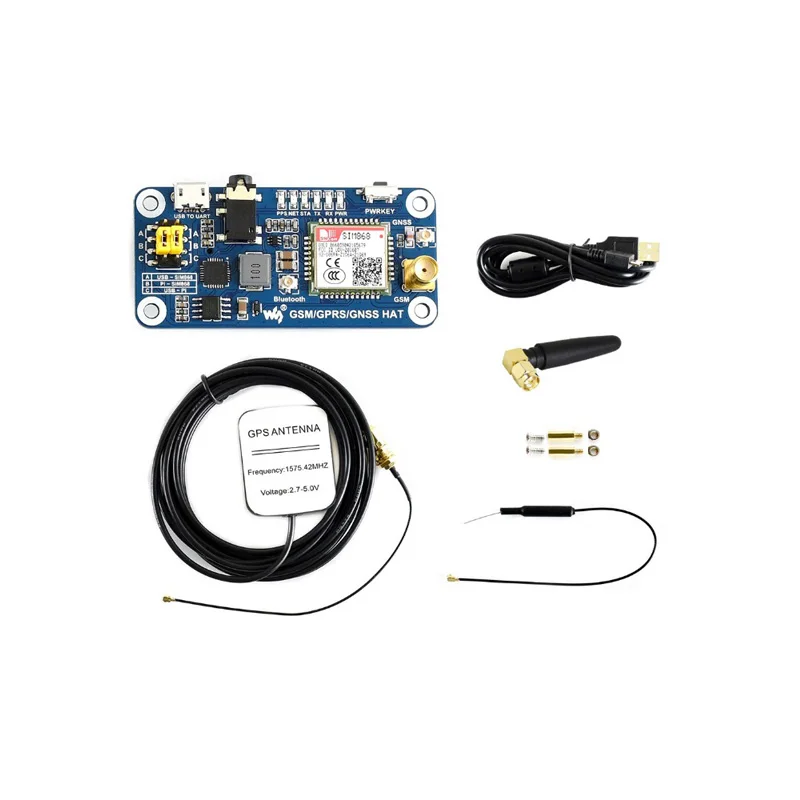

Содержимое упаковки

• GSM/GPRS/GNSS HAT x1
• GSM антенна x1
• Внешняя антенна GPS (B) x1
• Антенна Bluetooth x1
• Разъем USB типа A для кабеля micro-plug x1
• Набор винтов RPi (2 шт.) x1
