RS485 в Ethernet конвертер, простой в использовании, высокая скорость, низкая мощность, высокая стабильность, обновляемый

Обзор

ВRS485 в ETHМодуль обеспечивает простой способ общения между RS485 и RJ45 портом Ethernet, его можно настроить через веб-страницу.

Особенности

• M0 серии 32-битный процессор ARM, высокая скорость, высокая эффективность
• 10/100 м авто-MDI/MDIX ethernet интерфейс, независимо от того, кросс-или прямого кабеля
• Настраиваемый RS485 baudrate (600bps ~ 230,4 кбит/с), поддерживает пять вариантов проверки четности: нет, нечетный, четный, четный, маркированный, пробел
• Доступные Режимы работы: TCP сервер, TCP клиент, UDP сервер, UDP клиент, HTTPD клиент (поддержка GET и POST)
• Настраивается через веб-страницу, команды, последовательный протокол и сетевой протокол, предоставляет протокол конфигурации, который может быть интегрирован в ваше программное обеспечение
• Поддерживает индивидуальные пакеты сердцебиения, убедитесь, что соединение является правдивым, а также для активного извлечения данных датчика
• Поддерживает индивидуальные пакеты регистрации, автоматически Передавая зарегистрированный пакет в качестве идентификатора после подключения, так что различные устройства могут быть различны
• Поддерживает пользовательскую веб-страницу, позволяет пользователю настроить страницу конфигурации модуля
• Поддерживает протокол RFC2217-like, возможность общения с устройствами, серийные настройки которых (baudrate, бит данных и т. Д.) могут меняться
• Механизм KeepAlive, обнаруживает сломанное соединение, автоматическое повторное подключение
• Поддерживает перезагрузку времени (Перезагрузка без данных), обеспечивает долгосрочное стабильное соединение, настраиваемое время перезагрузки
• Поддерживает разрешение доменного имени DNS, настраиваемый DNS сервер
• Поддерживает DHCP, автоматически полученный IP или статический IP
• Прошивка обновляется через сеть
• Восстановление заводских настроек с помощью программного обеспечения и/или оборудования
• Поставляется с MAC-адресом по умолчанию, который настраивается
• Предоставленное программное обеспечение: Программное обеспечение конфигурации модуля, TCP/UDP инструмент тестирования, VCOM виртуальный последовательный порт программного обеспечения
• Пример кода: хост-компьютер (розетка), VB, C + +, Delphi, Android, iOS и т. Д.

Технические характеристики

• Ethernet:
  • Разъем: 4-контактный RJ45
  • Скорость передачи: 10/100 Мбит/с
  • Защита интерфейса: Электромагнитная изоляция 1,5 кв
  • Протоколы: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client
  • Кэш TX: 6 Кбайт
  • Кэш RX: 4Kbyte
• RS485:

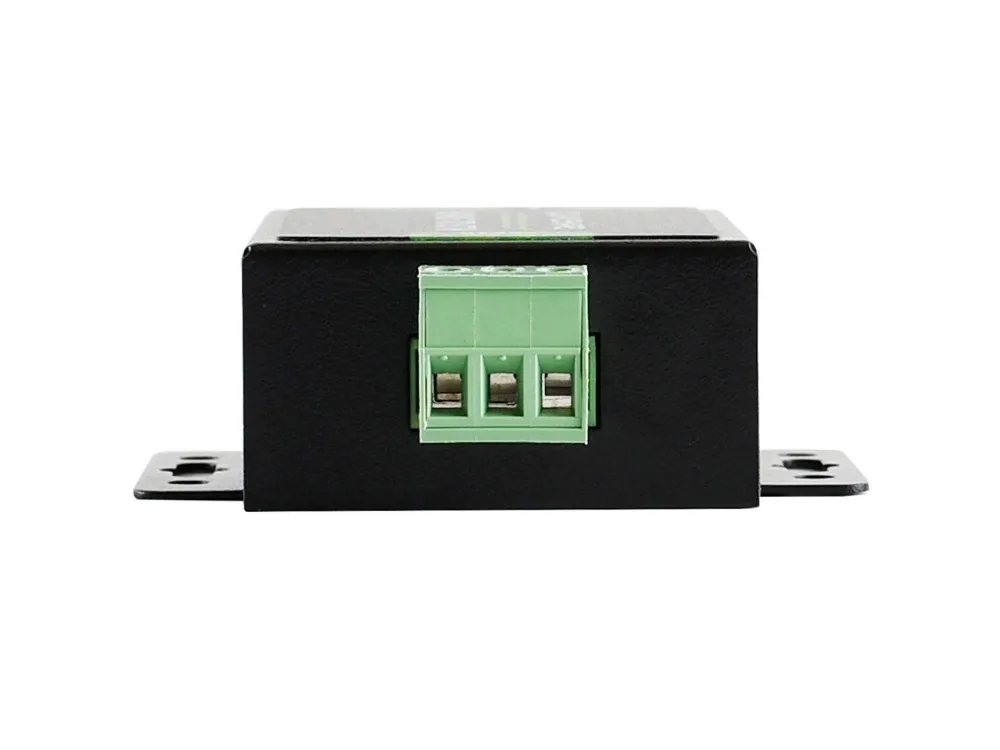

  • Разъем: винтовой терминал (A +, B-, GND)
  • Бит данных: 5 бит, 6 бит, 7 бит, 8 бит
  • Стоп-бит: 1, 2
  • Паритет: нет, нечетный, ровный, отметьте, пространство
  • Baudrate: 600bps ~ 230,4 Kbps
  • Кэш RX: 800 байт
  • Аппаратное управление потоком: нет
  • Защита интерфейса:
    • 2KV защита от статического электричества
    • RS485 pull up/down Register: 2.2KΩ
• Мощность:
  • Блок питания: 5,0 ~ 7,0 V (5V рекомендуется)
  • Рабочий ток: 150 мА (@ 5 В)
  • Потребляемая мощность: <1 Вт
  • Защита интерфейса: защита от реверса, защита от ЭСР, защита от перенапряжения
• Окружающая среда:
  • Рабочая температура: -25 ~ 75 °C
  • Температура хранения: -40 ~ 105 °C

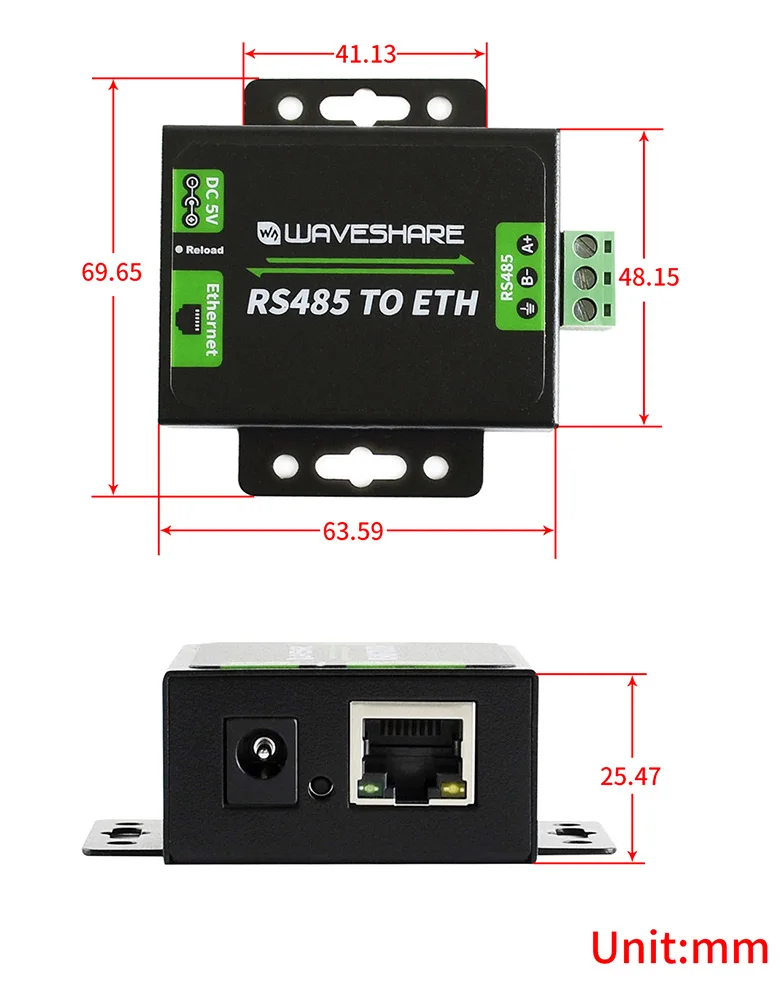

Размеры

Развития ресурсы

Вики:Www.wav eshare.com/wiki/RS485_TO_ETH

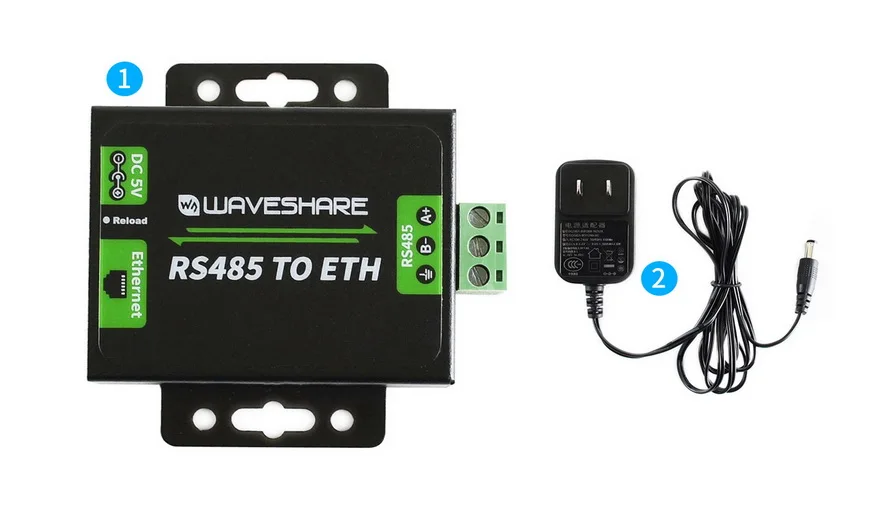

Содержимое упаковки

Стандарт США:

Вес упаковки:0,212 кг

1. RS485 в ETH x1
2. 5V адаптер питания x1

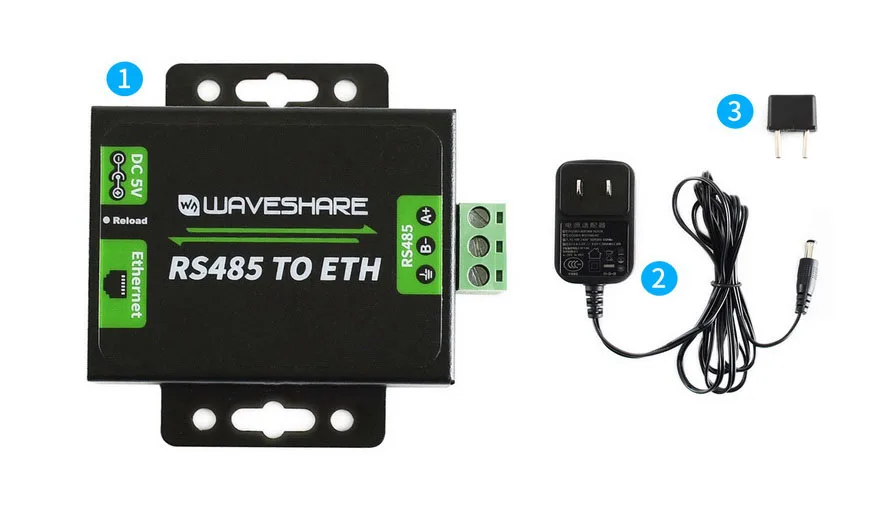

Европейский стандарт:

Вес упаковки:0,225 кг

1. RS485 в ETH x1
2. 5V адаптер питания x1
3. Адаптер питания головка ЕС x1
