Описание товара
EPM1270T144C5N EPM1270 ALTERA, ПЛИС MAX II CPLD Совет по развитию + 10 аксессуары Наборы = OpenEPM1270 посылка B
Плата разработки CPLD предназначена для серии ALTERA MAX II, имеет встроенную EPM1270 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Обзор
OpenEPM1270-это плата разработки CPLD, которая оснащена устройством EPM1270 на борту. Он поддерживает дальнейшее расширение с различными отдельно приобретаемый аксессуар доски для специфического применения. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами серии ALTERA MAX II CPLD.

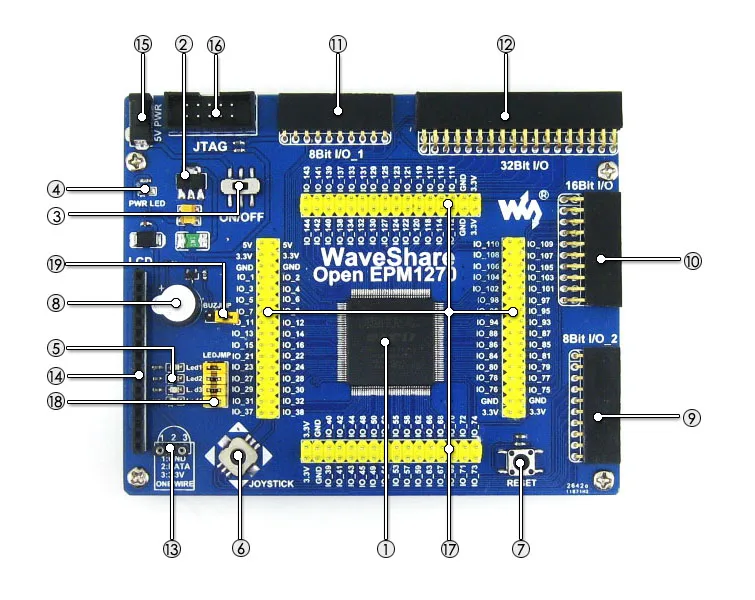

Что на борту
- EPM1270:Встроенное CPLD устройство, которое имеет характеристики:
- Рабочая частота:50 МГц
- Операционной Напряжение:1,5-3,3 V
- Посылка:QFP144
- Ввода/вывода:116
- LEs:1270, эквивалентно 4000 логические элементы
- Отладки/программирования:Джтаг
- AMS1117-3.3:3,3 V регулятор напряжения
- Мощность переключатель
- Индикатор питания
- Светодиоды:Удобно для указания статуса I/O и/или программу Бег государства
- Джойстик:Пять положений
- Кнопка сброса
- Зуммер
- 8 I/Os интерфейс:Для подключения комплектующих досок
- 16 I/Os интерфейс:Для подключения комплектующих досок
- 8 I/Os интерфейс:Для подключения комплектующих досок
- 32 I/Os интерфейс:Для подключения комплектующих досок
Для интерфейса 9-12:Возможно эмулировать интерфейсы как один провод, USART, I2C, SPI, PS/2 и т. Д.
- 1-проводной интерфейс:Для подключения 1-проводной устройств (TO-92 посылка), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д.
- Персонаж ЖК-дисплей интерфейс:Для подключения ЖК-дисплея, например LCD 1602 (5 В Синяя подсветка) в посылка B
- 5V DC jack
- JTAG интерфейс:Для программирования/отладки
- MCU контактный разъем:Все булавки MCU доступны для расширения разъемов для дальнейшего расширения
- Светодиоды джемпер
- Зуммер джемпер
Для jumper 18-19:
- Короткий Джемпер для подключения к I/O используется в примере код
- Откройте джемпер подключаться к другим пользовательских булавки через перемычек
Фото

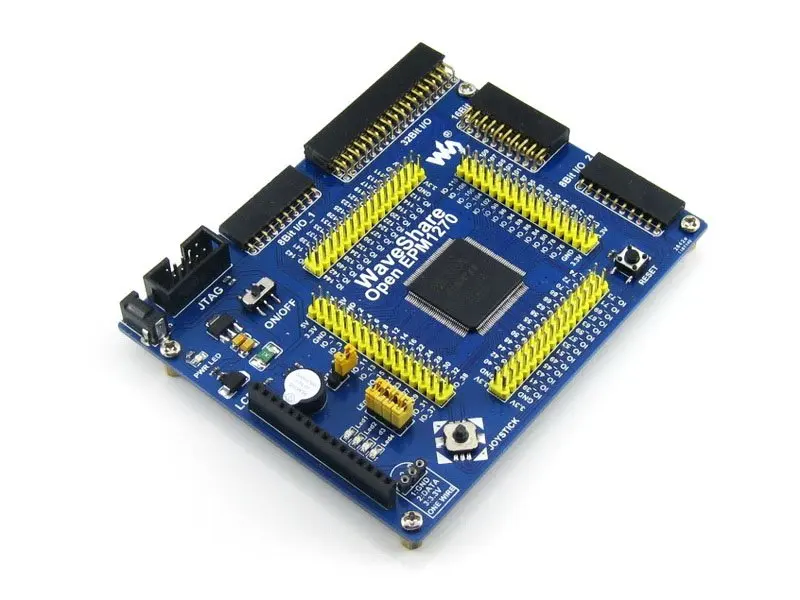

OpenEPM1270 макетная плата

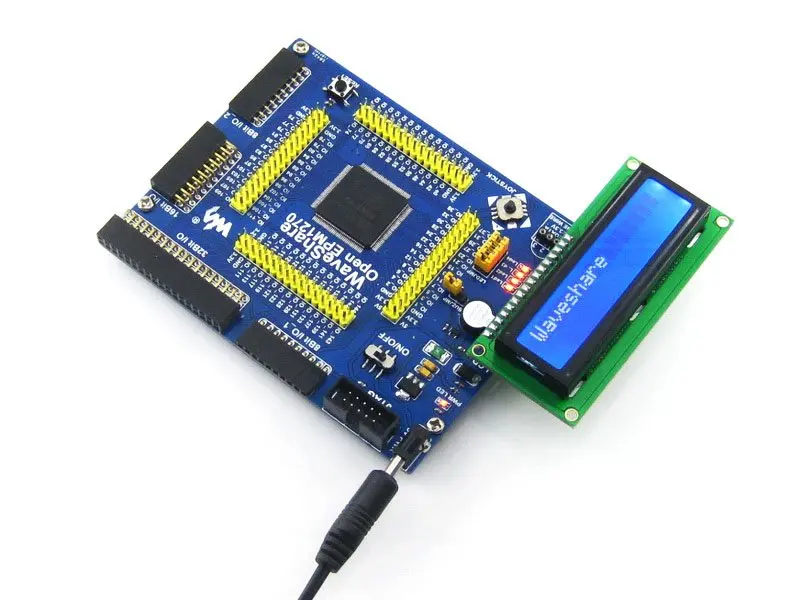

Подключение к LCD1602

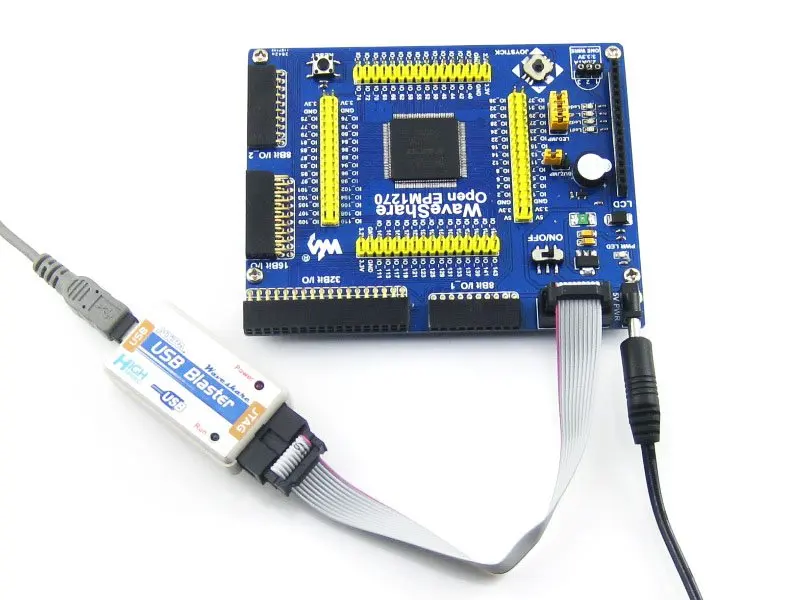

Подключение к USB Blaster

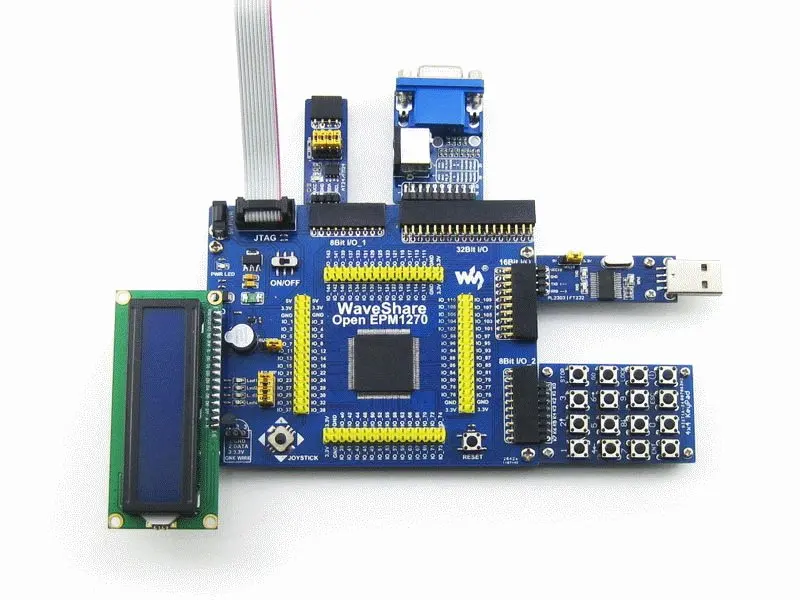

Подключение к различные периферийные устройства
Подключение к USB UART доска через UART
Подключение к 8 SEG светодиодный плате через 16I/Os
8 кнопок на 8 I/Os интерфейс

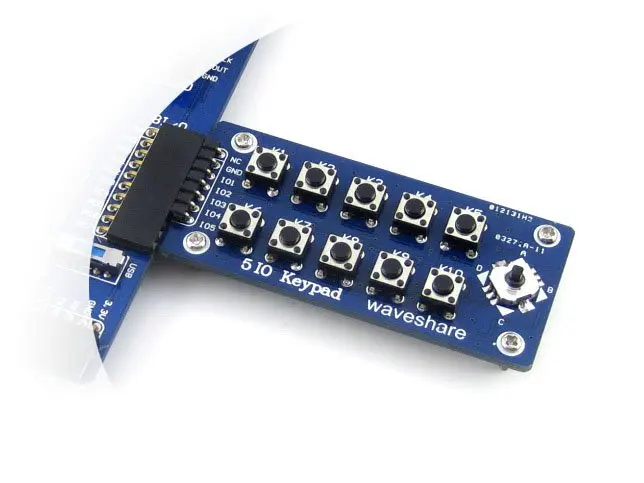

Подключение к 5 ввода-вывода клавиатуры
4x4 клавиатуры на интерфейсе 8 I/Os
Подключение к плата EEPROM через I2C
Подключение к VGA PS2 доска
Подключение к любому Аксессуар доска, который вам нужен
Примечание: OpenEPM1270 не интегрирует любые функции программирования/отладки, требуется программист/отладчик.
Примеры
OpenEPM1270 поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.
| Периферийное устройство | Описание продукта: | Интерфейс | Verilog | VHDL |
|---|---|---|---|---|
| AT24CXX | EEPROM | I2C | Y | Y |
| FM24CXX | Фрам | I2C | Y | Y |
| DS18B20 | Температура датчик | 1-проводной | Y | Y |
| SP3232 | Последовательной связи | UART | Y | Y |
| SP3485 | Последовательной связи | UART | Y | Y |
| PL2303 | USB UART | UART | Y | Y |
| CY7C68013A | USB устройство | USB | Y | |
| Зуммер | Звуковое устройство | 1I вход/выход (ШИМ) | Y | Y |
| PS/2 клавиатуры | Вход устройства | PS/2 | Y | Y |
| Одной кнопки | Вход устройства | ---- | Y | Y |
| 4x4 клавиатуры | Вход устройства | 8I/Os | Y | Y |
| Джойстик | Вход устройства | 5I/Os | Y | Y |
| Светодиодный | Дисплей устройства | ---- | Y | Y |
| 8 SEG светодиодный | Дисплей устройства | 13I/Os | Y | Y |
| Монитор с видеографической матрицей | Дисплей устройства | VGA | Y | Y |
| Жидкокристаллический характерный | Дисплей устройства | 11I/Os | Y | Y |
Интерфейсы отладки/программирования
OpenEPM1270 интегрирует интерфейс JTAG для программирования/отладки.
JTAG сигнала названия и описание
| Pin-код | Название сигнала | Описание продукта: |
|---|---|---|
| 1 | TCK | Часы сигнала |
| 2 | GND | Заземления сигнала |
| 3 | TDO | Данных от устройства |
| 4 | VCC (многоцел) | Цель блок питания |
| 5 | TMS | Джтаг государственного управления машиной |
| 6 | NC | Без подключения |
| 7 | NC | Без подключения |
| 8 | NC | Без подключения |
| 9 | TDI | Данные устройства |
| 10 | GND | Заземления сигнала |
Джтаг заголовок
Развития ресурсы
- Сопутствующее программное обеспечение (Quaters II и т. Д.)
- Демонстрационный код (Verilog и VHDL)
- Схема (PDF)
- CPLD разработка документов (спецификации и т. Д.)
- Вики:Www.wav eshare.com/wiki/OpenEPM1270
Посылка содержит
В"Стандартный посылка"И"Аксессуар Панели посылка"Ниже представлены в комплекте.
Стандартный посылка
- OpenEPM1270 макетная плата x 1
- 4-контактный провод х 2
- 2-контактный провод х 2
- USB кабель для зарядки-1 шт.
2
3
4

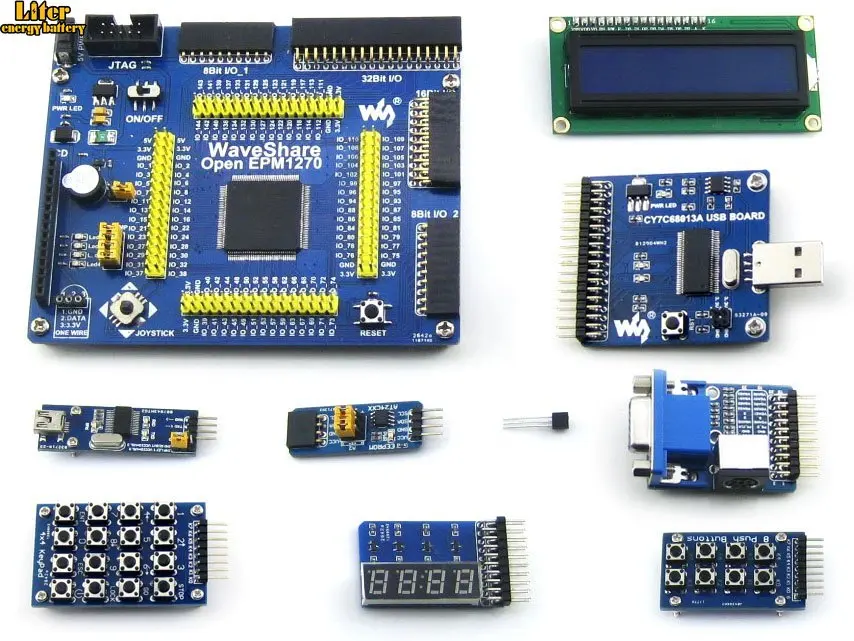

Аксессуар Панели посылка
- Кабель с разъемом USB типа A мини-b кабель х 1
- PL2303 USB UART доска (мини) х 1
- LCD1602 (5 В Синяя подсветка) x 1
- AT24CXX плата EEPROM x 1
- DS18B20 x 1
- VGA PS2 доска х 1
- CY7C68013A Плата USB (мини) х 1
- 8 SEG светодиодный доска х 1
- 8 кнопок x 1
- 4x4 клавиатуры x 1
2
3
4
5
6
7
8
9
10
