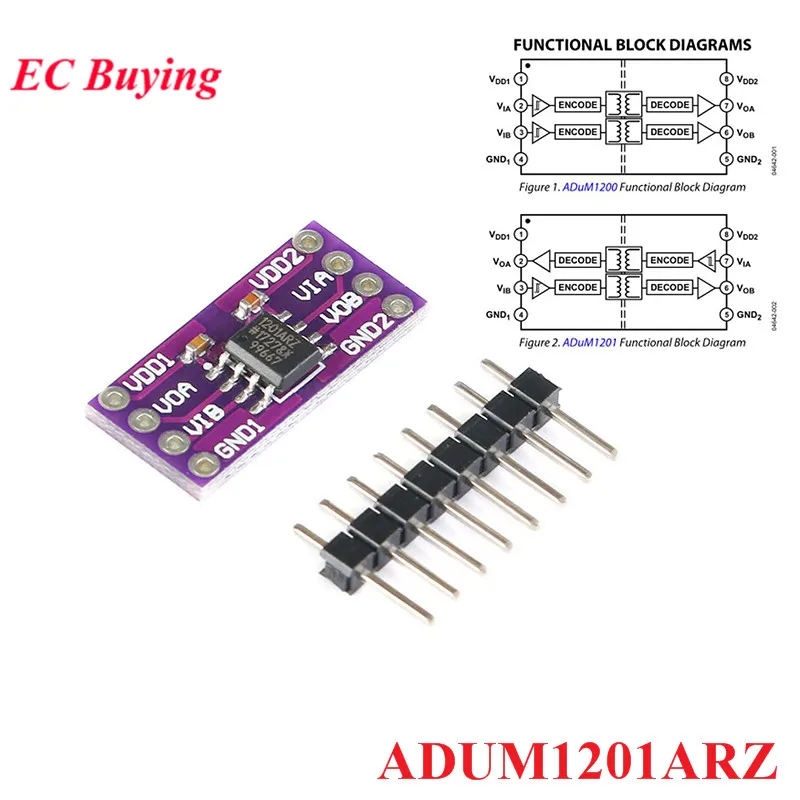

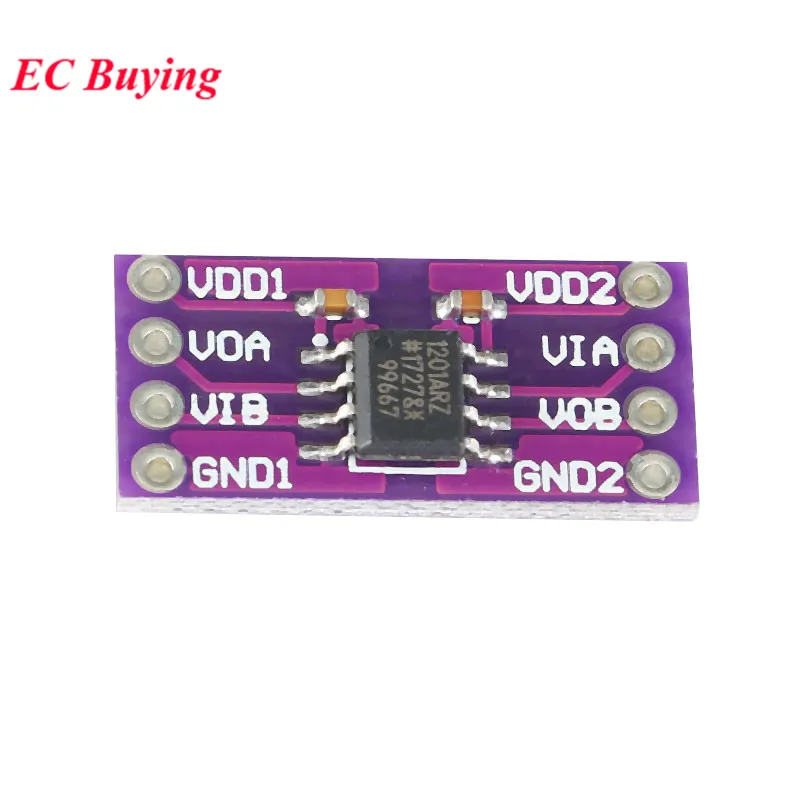

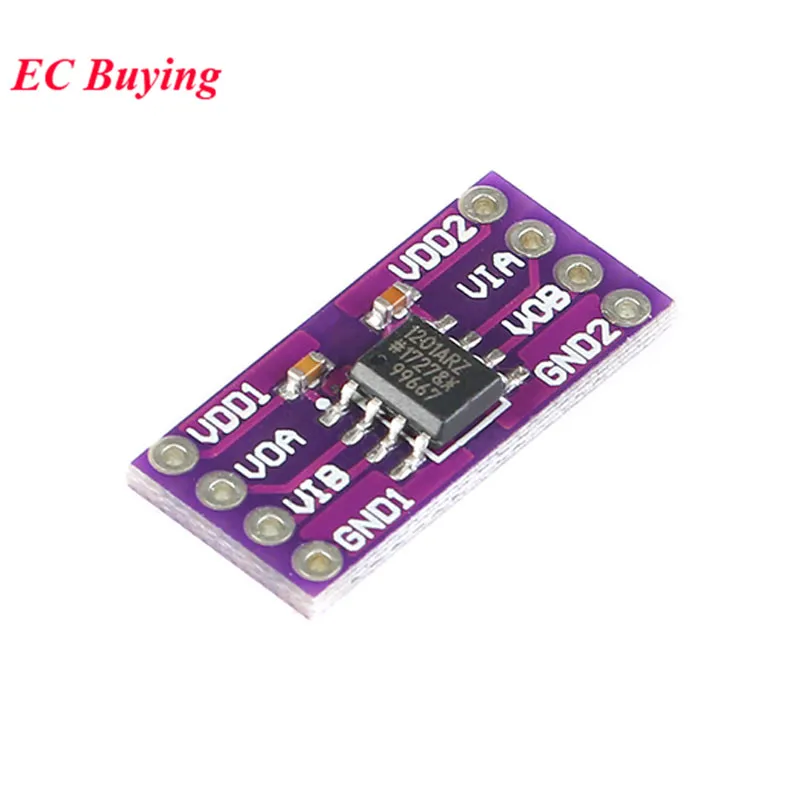

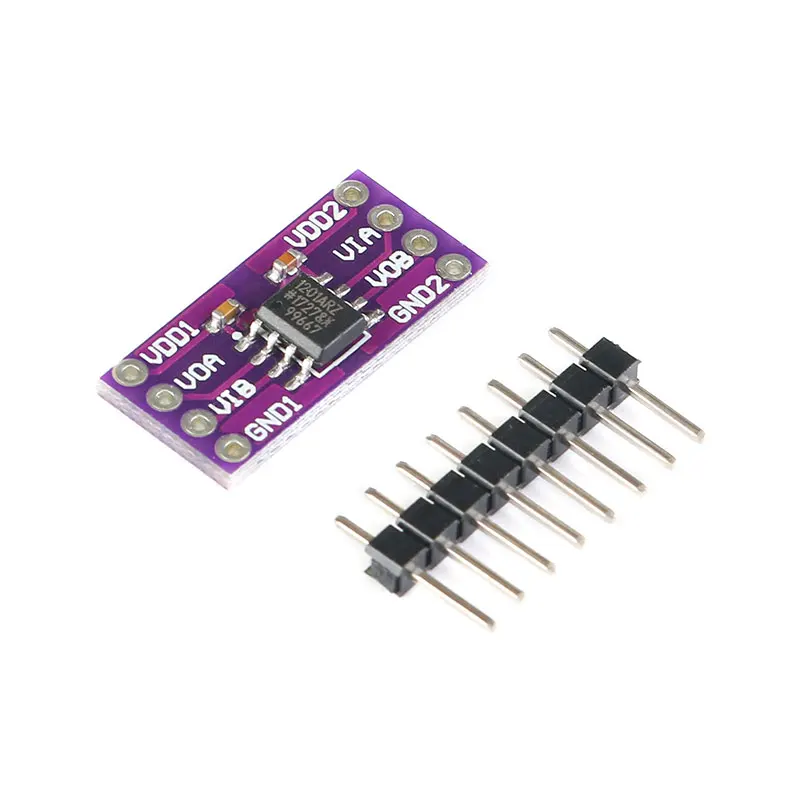

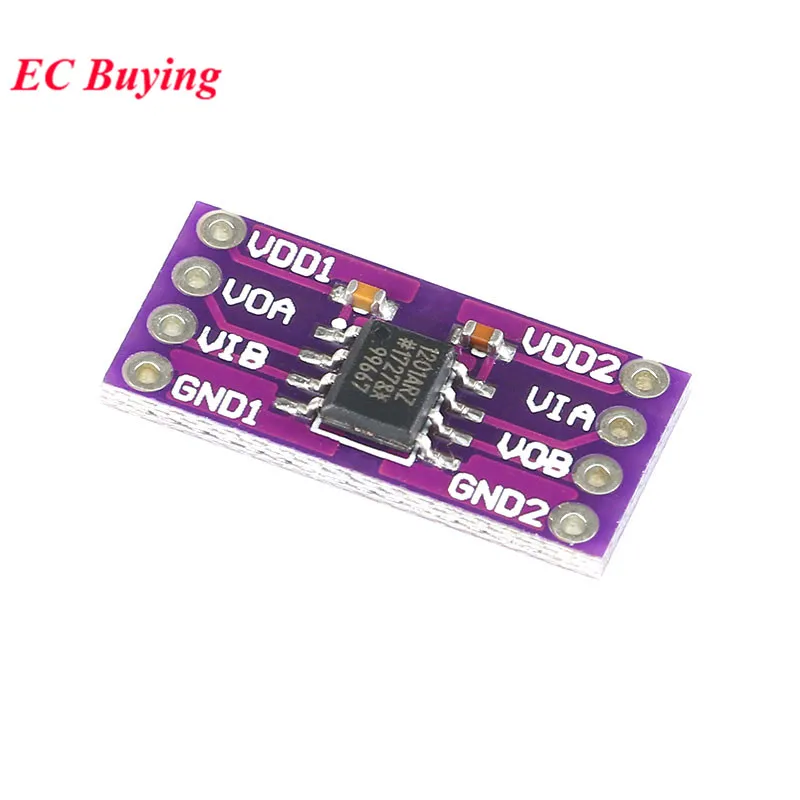

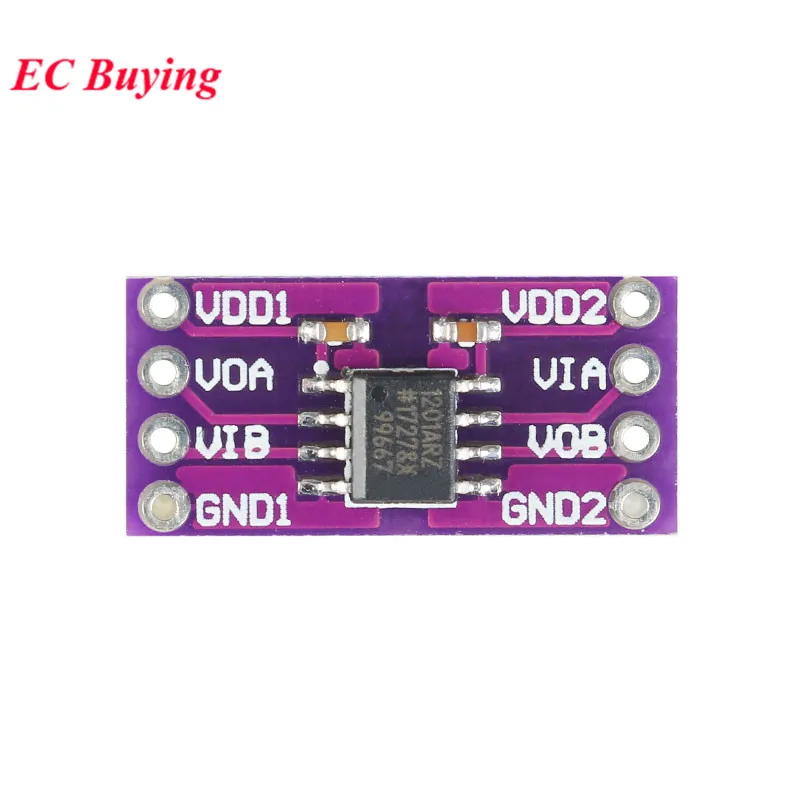

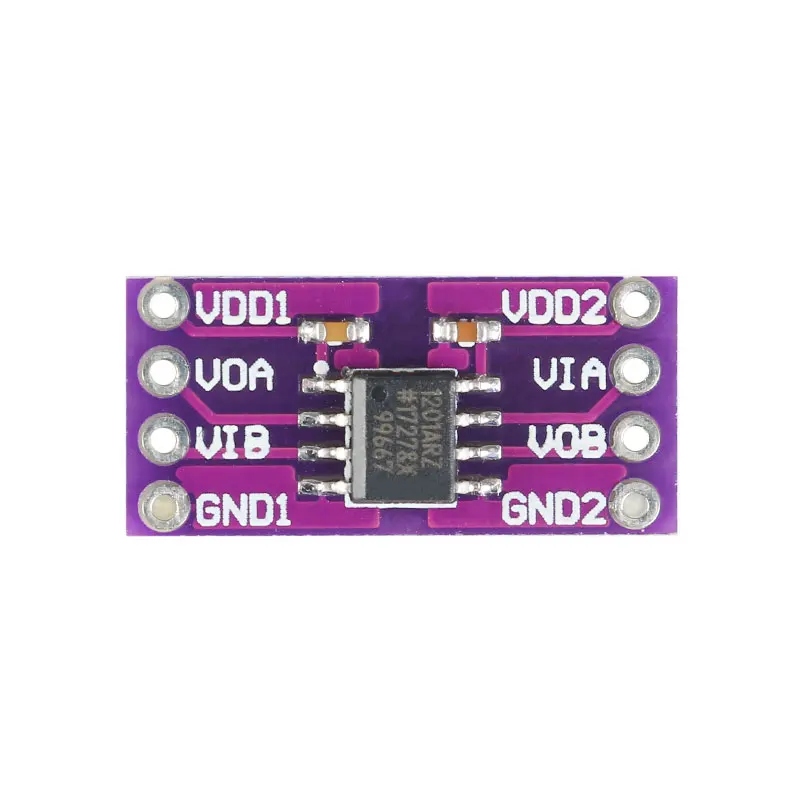

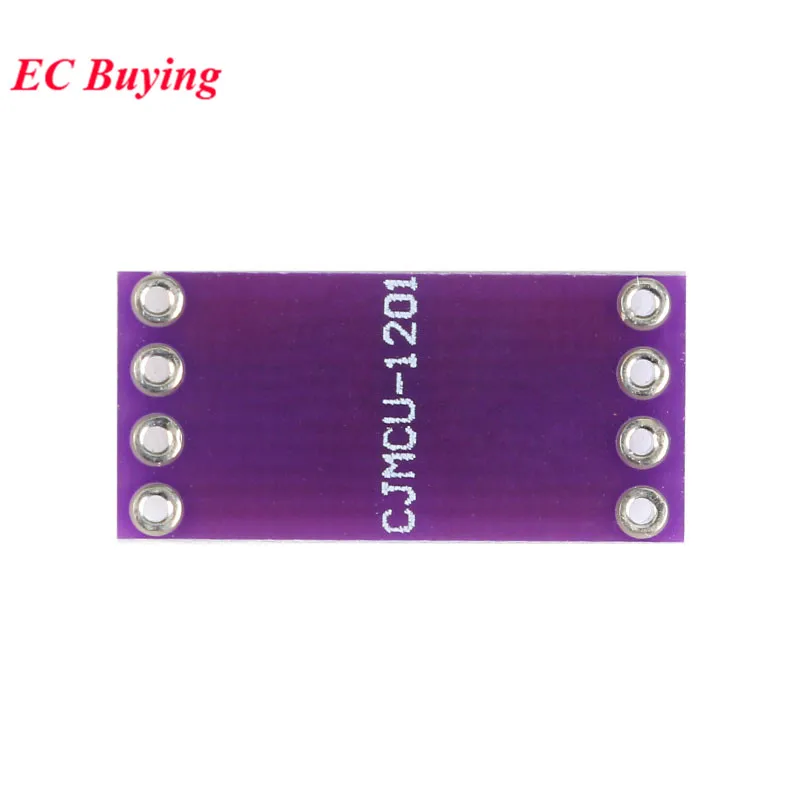

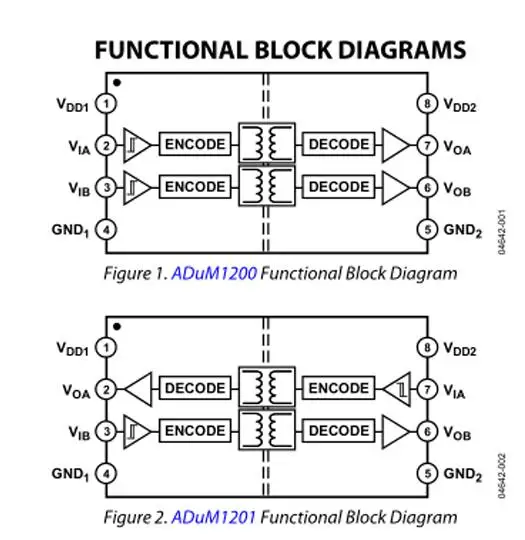

Информация о продукте: CJMCU-1201 ADUM1201 двухканальный цифровой магнитный изолятор вместо фотомуфты CJMCU-ADUM1201 основан на ADI запатентованном икоуплеровском цифровом изоляторе с запатентованной технологией изоляции плоского магнитного поля. Технология iCoupler-это запатентованная технология изоляции, которая основана на трансформаторах размера чипа и не основана на комбинации светодиодов и фотодиодов, используемых в оптомуфтах. Технология iCoupler устраняет процесс фотоэлектрического преобразования в оптомуфте и использует запатентованную технологию трансформатора iCoupler для интеграции привода трансформатора и получения цепей, тем самым достигая преимущества производительности, непревзойденные оптоизолятором. Так как трансформатор icople изготовлен непосредственно на чипе с помощью процесса изготовления вафельных уровней, канал iCoupler эффективно достигает интеграции между каналами и более легко реализует другие полупроводниковые функции, чем фотомуфта.   Поскольку в оптомуфте нет фотоэлектрического преобразователя, который влияет на эффективность, цифровой изолятор iCoupler не должен управлять внешним контуром светодиодный, И его энергопотребление составляет всего от 1/10 до 1/50 оптопары. Этот новый метод электромагнитной изоляции намного превосходит оптопары с точки зрения высокой термостойкости. Икоуплеровские цифровые изоляторы не снижают производительность и надежность при высокой температуре 125 ° C, поэтому низкая стоимость и малый объем? SOIC посылка, которая не только снижает стоимость, но и уменьшает размер чипа. Кроме того, изолирующий канал икоуплеровских цифровых изоляторов имеет более высокую скорость передачи данных, Точность синхронизации и переходное отклонение от общего режима, чем оптопары. Номинальное напряжение изоляции в два раза выше, чем у высокоизоляционных оптомуфтов, а скорость передачи данных и Точность синхронизации-в 10 раз. Кроме того, в отличие от оптопары, многоканальный изолятор iCoupler digital word может обеспечить каналы прямой и обратной связи на одном чипе, что делает Направление передачи сигнала более гибким и упрощает интерчип. Линия подключения оборудования.   Особенности:

• Скорость выше и максимальная скорость может достигать 125 Мбит/с.
• Нижний потребеление энергии ниже, чем 1/10 традиционного оптико-изолятор с одной и той же передача данных, и Минимальный рабочий ток составляет 0.8mA.
• Высокая Точность синхронизации производительности, переходное отклонение от общего режима и соответствие каналов к каналу превосходят обычные Оптоизоляторы.
• Меньший и более интегрированный, площадь печатной платы (PCB) составляет 40% от традиционного опто-изолятора.
• Более гибкие приложения, в отличие от традиционных оптопары, многоканальные икоуплеровские цифровые изоляторы обеспечивают вперед и назад каналы связи в том же чипе.

ADUM1201 изолирован от собственного источника питания и опорной площадки. Напряжение источника питания колеблется от 2,7 V до 5,5 V, который позволяет низкого напряжения питания, система уменьшения уровня потребеление энергии. Между источника питания и ссылка на земле, необходимо подключить 0.01μF для 0.1μF этому штекеру конденсатор на отфильтровать высокочастотных помех. Расстояние между конденсатором и источником питания должно быть в пределах 20 мм, что может достичь лучшего эффекта фильтрации. Так как Два Изолированных канала хорошо сочетаются, перекрестный переход между каналами небольшой, а двухканальный входной и выходной обратный дизайн очень подходит для двухнаправленного трансивера RS232 шины, что значительно упрощает аппаратное соединение между изоляторами и изолированными клеммами. Следует отметить, что GND1 и GND2 являются двумя различными основаниями, в противном случае эффект изоляции не будет достигнут.

        Кроме того, необходимо отметить, что в тех случаях, когда ADUM1201 работает нормально, источника питания на обоих концах должен быть включен в одно и то же время. Убедитесь, что оба канала ADUM1201 могут работать нормально. Если один не работает, весь основной чип не будет работать должным образом.
