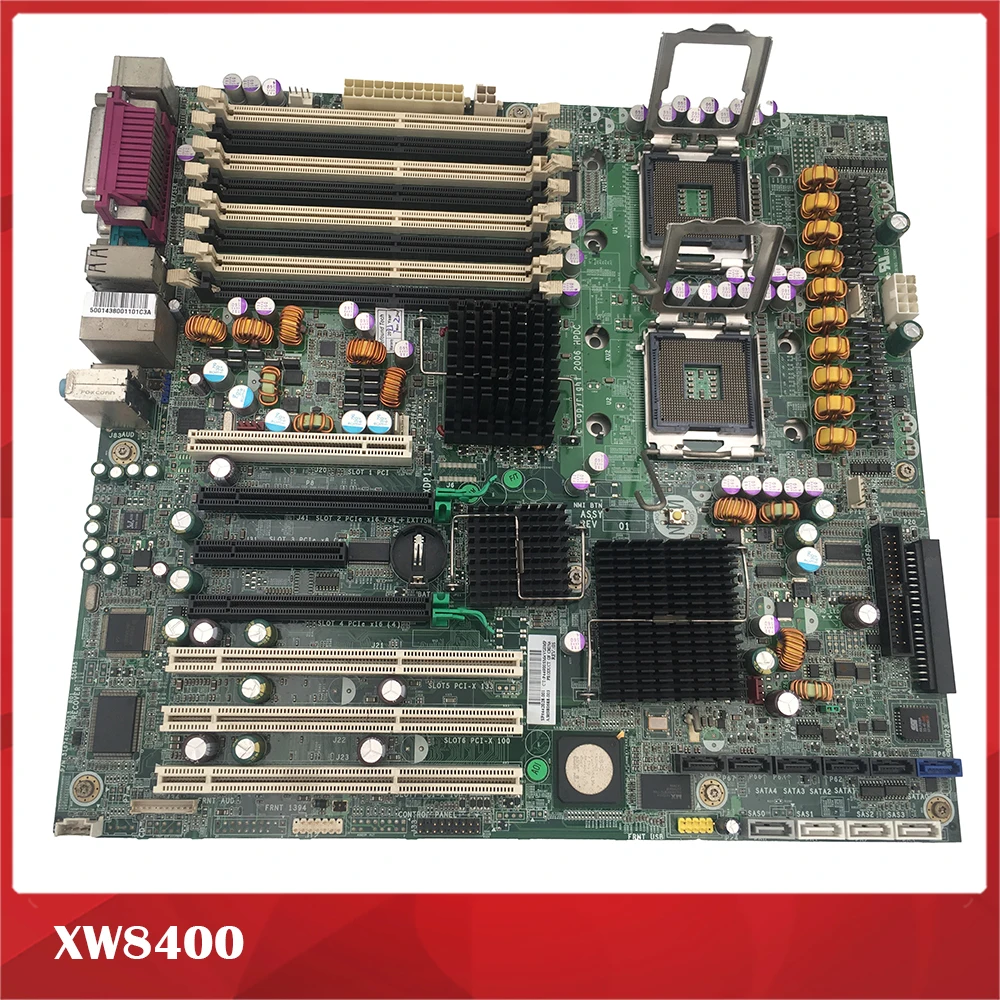

Материнская плата рабочей станции для HP XW8400 442028-001 380688-003 437313-001 380688-002 полностью

Материнская плата рабочей станции для HP XW8400 442028-001 380688-003 437313-001 380688-002 полностью

17 657,50 руб.
Платформа для программирования автомобиля паровой робот Banana PI BPI TriodeCar |

Платформа для программирования автомобиля паровой робот Banana PI BPI TriodeCar |

1 133,80 руб.
Одноплатный компьютер Smartfly Firefly AIO-3399ProC RK3399Pro для Aiot Cortex-A72 Cortex-A53 LPDDR3 Linux + QT/Android/Ubuntu

Одноплатный компьютер Smartfly Firefly AIO-3399ProC RK3399Pro для Aiot Cortex-A72 Cortex-A53 LPDDR3 Linux + QT/Android/Ubuntu

US $255.69 - 356.56
Waveshare макетная плата B STM32 комплект из 11 модулей STM32F429IGT6 STM32F429 Cortex M4 + 7 "емкостный

Waveshare макетная плата B STM32 комплект из 11 модулей STM32F429IGT6 STM32F429 Cortex M4 + 7 "емкостный

Плата контроллера HDMI VGA 2AV LVDS + инвертор подсветки 30-контактный кабель Lvds ДЛЯ LP154W01 -

Плата контроллера HDMI VGA 2AV LVDS + инвертор подсветки 30-контактный кабель Lvds ДЛЯ LP154W01 -

ROCK PI X B MODELB Win10 Intel Atom x5-Z8300 board 4G 32G eMMC flash Разъем для карты MicroSD | Компьютеры и офис

ROCK PI X B MODELB Win10 Intel Atom x5-Z8300 board 4G 32G eMMC flash Разъем для карты MicroSD | Компьютеры и офис

10 708,46 - 14 874,33 руб.
Используется оригинальный FX1N-40MR-001 ПЛК Модуль |

Используется оригинальный FX1N-40MR-001 ПЛК Модуль |

9 708,54 руб.
Than walt technology co., LTD

Than walt technology co., LTD

Магазина Than walt technology co., LTD работает с 08.02.2013. его рейтинг составлет 93.12 баллов из 100. В избранное добавили 1571 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 2473 наименований товаров, успешно доставлено 24582 заказов. 1846 покупателей оставили отзывы о продавце.

Характеристики

Altera Cyclone Board EP4CE6 EP4CE6E22C8N ALTERA IV FPGA макетная плата все I/Os = стандартные детали |

История изменения цены

*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Mar-19-2026 0.64 руб. 0.80 руб. 0 руб.
Feb-19-2026 0.99 руб. 0.35 руб. 0 руб.
Jan-19-2026 0.68 руб. 0.77 руб. 0 руб.
Dec-19-2025 0.83 руб. 0.42 руб. 0 руб.
Nov-19-2025 0.78 руб. 0.83 руб. 0 руб.
Oct-19-2025 0.31 руб. 0.51 руб. 0 руб.
Sep-19-2025 0.52 руб. 0.75 руб. 0 руб.
Aug-19-2025 0.4 руб. 0.91 руб. 0 руб.
Jul-19-2025 0.26 руб. 0.33 руб. 0 руб.

Описание товара

Altera Cyclone Board EP4CE6 EP4CE6E22C8N ALTERA IV FPGA макетная плата все I/Os = стандартные детали |Altera Cyclone Board EP4CE6 EP4CE6E22C8N ALTERA IV FPGA макетная плата все I/Os = стандартные детали |Altera Cyclone Board EP4CE6 EP4CE6E22C8N ALTERA IV FPGA макетная плата все I/Os = стандартные детали |Altera Cyclone Board EP4CE6 EP4CE6E22C8N ALTERA IV FPGA макетная плата все I/Os = стандартные детали |Altera Cyclone Board EP4CE6 EP4CE6E22C8N ALTERA IV FPGA макетная плата все I/Os = стандартные детали |Altera Cyclone Board EP4CE6 EP4CE6E22C8N ALTERA IV FPGA макетная плата все I/Os = стандартные детали |Altera Cyclone Board EP4CE6 EP4CE6E22C8N ALTERA IV FPGA макетная плата все I/Os = стандартные детали |



Altera Cyclone Board EP4CE6 EP4CE6E22C8N ALTERA Cyclone IV FPGA Development Board Kit All I/Os = OpenEP4CE6-C Standard



Плата разработки FPGA предназначена для серии ALTERA Cyclone IV, имеет встроенную EP4CE6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

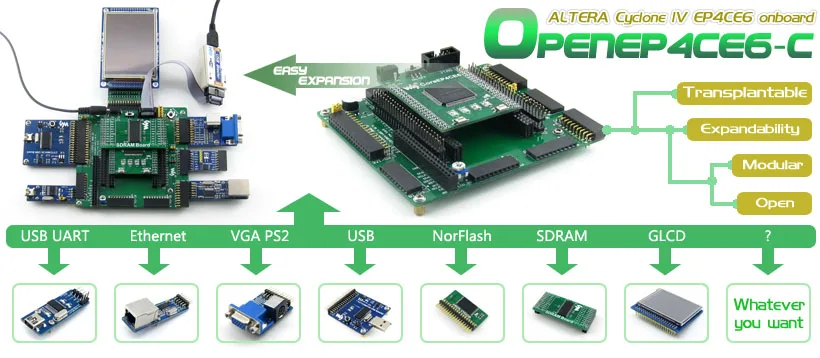

EP4CE6 development board

Обзор

OpenEP4CE6-CЭто Плата развития FPGA, которая состоит из материнской платыDVK601И основная плата FPGACoreEP4CE6.

OpenEP4CE6-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone IV серии FPGA. OpenEP4CE6-C позволяет легко и быстро начать дизайн с процессором Nios II.

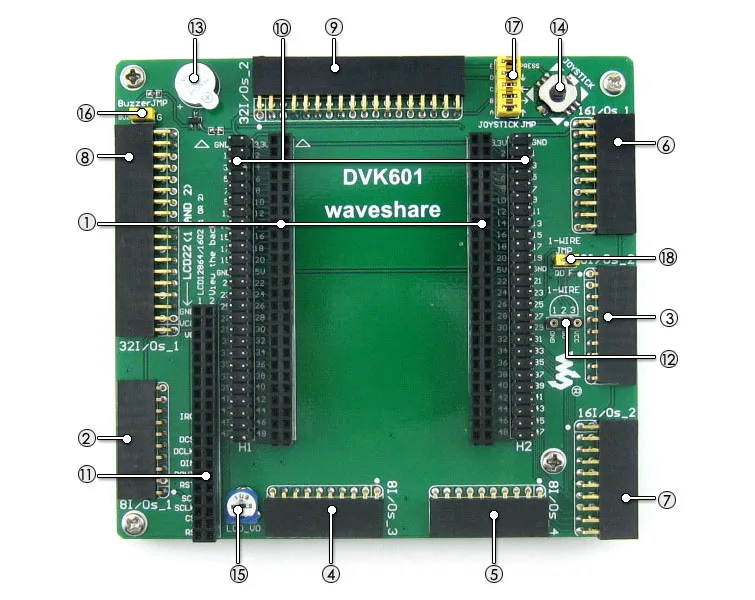

Что на материнском доске

FPGA CPLD development board on board resource

  1. FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
  2. Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
  3. Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
  4. Интерфейс 8I/Os_3,Для подключения комплектующих досок/модулей
  5. Интерфейс 8I/Os_4,Для подключения комплектующих досок/модулей
  6. Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
  7. Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
  8. Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
  9. Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

  • Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
  • Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
  1. FPGA для расширения разъемов
    • Контакты FPGA доступны на разъемах расширения
    • Для подключения платы аксессуаров SDRAM
  2. ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602
  3. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
  4. Зуммер
  5. Джойстик:Пять положений
  6. Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
  7. Зуммер джемпер
  8. Джойстик джемпер
  9. Одно-провода соединительные

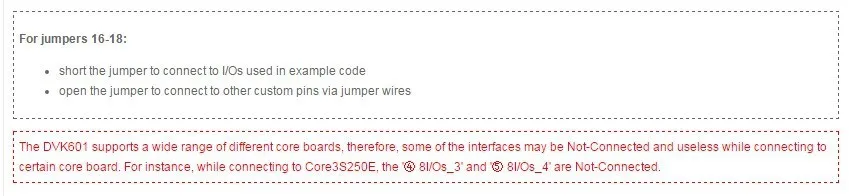

a

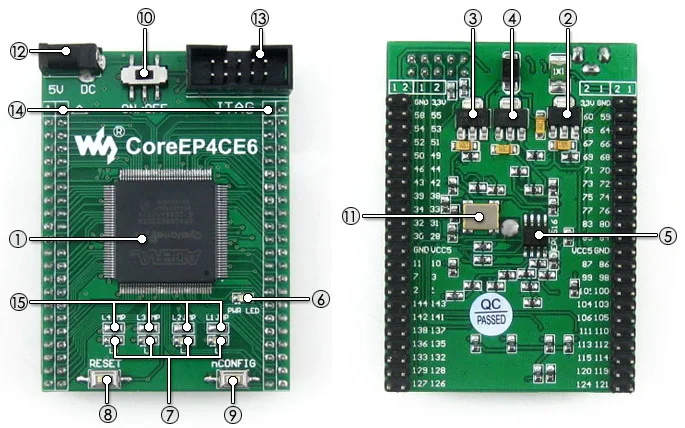

Что на CoreEP4CE6

EP4CE6E22C8N core board on board resource

  1. EP4CE6E22C8N:Устройство ALTERA Cyclone IV FPGA с функциями:
    • Рабочая частота:50 МГц
    • Операционной Напряжение:1,15 V-3,465 V
    • Посылка:QFP144
    • Ввода/вывода:80
    • LEs:6K
    • Оперативная память:270kb
    • PLLs: 2
    • Отладки/программирования:Поддержка jtag
  2. AMS1117-3.3,3,3 V регулятор напряжения
  3. AMS1117-2.5,2,5 V регулятор напряжения
  4. AMS1117-1.2,1,2 V регулятор напряжения
  5. EPCS16,Встроенная последовательная флэш-память, для хранения кода
  6. Мощность индикатор
  7. Светодиоды
  8. Кнопка сброса
  9. Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  10. Мощность переключатель
  11. 50 м активный кристаллический осциллятор
  12. 5V DC jack
  13. JTAG интерфейс:Для отладки/программирования
  14. FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
  15. Светодиодный джемперы

Фото

FPGA Development Board
OpenEP4CE6-C макетная плата FPGA Development Board
OpenEP4CE6-C макетная плата FPGA Development Board
OpenEP4CE6-C панель для разработки FPGA Development Board
Материнская плата печатная плата для DVK601 FPGA Core Board
FPGA основной плате CoreEP4CE6 FPGA Core Board
FPGA основной плате CoreEP4CE6
Подключение к различные периферийные устройства touch screen LCD
Подключение к 3,2 дюймов сенсорный экран ЖК-дисплей LCD12864
Подключение к LCD12864 LCD1602
Подключение к LCD1602 RS232 Board
Подключение к RS232 доска RS485 Board
Подключение к RS485 доска PL2303 USB UART Board mini
Подключение к USB UART Board 8 SEG LED Board
Подключение к 8 SEG светодиодный плате 8 Push Buttons
Подключение к 8 кнопкам 5 IO Keypad
Подключение к 5 клавиатуре IO 4x4 Keypad
Подключение к 4x4 клавиатуре AT24CXX EEPROM Board
Подключение к плата EEPROM Multi peripherals cascading
Несколько периферийных устройств, подключенных к одному интерфейсу DataFlash Board
Подключение к DataFlash доска Ethernet Board
Подключение к сети Ethernet CY7C68013A USB Board
Подключение к USB плате CY7C68013A NRF24L01 RF Board
Подключение к NRF24L01 RF плате Micro SD Storage Board
Подключение к плате для хранения Micro SD VGA PS2 Board
Подключение к плате VGA PS2 SDRAM Board
Подключение к SDRAM доска SDRAM Board
Подключение к SDRAM доска Connecting to any accessory board
Подключение к любой вспомогательной плате, которая вам нужна

Примечание: OpenEP4CE6-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

Примеры

OpenEP4CE6-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание продукта: Интерфейс Verilog VHDL NIOS II C
S29GL128P NorFLASH 32I/Os     Y
AT24CXX EEPROM I2C √ √ √
FM24CXX Фрам I2C √ √ √
AT45DBXX DATAFLASH SPI     √
SD карта Флэш-память SPI     √
H57V1262GTR SDRAM (синхронное динамическое ОЗУ) Параллельный     √
PCF8563 РТК I2C     √
DS18B20 Температура датчик 1-проводной √ √ √
SP3232 Последовательной связи UART √ √ √
SP3485 Последовательной связи UART √ √ √
PL2303 USB UART UART √ √ √
FT245 Usb-fifo Параллельный     √
CY7C68013A USB устройство Ввода/вывода   √
ENC28J60 Ethernet controller SPI     √
Зуммер Звуковое устройство 1I/O (ШИМ) √ √ √
PS/2 клавиатуры Вход устройства PS/2 √   √
Одной кнопки Вход устройства ---- √ √ √
4x4 клавиатуры Вход устройства 8I/Os √ √ √
Джойстик Вход устройства 5I/Os √ √ √
Светодиодный Дисплей устройства ---- √ √ √
8 SEG светодиодный Дисплей устройства 13I/Os √ √ √
Монитор с видеографической матрицей Дисплей устройства VGA √ √
Персонаж ЖК-дисплей Дисплей устройства 11I/Os √ √
Графический ЖК-дисплей Дисплей устройства 11I/Os √
3,2 дюймовый Мульти-Цвет ЖК-дисплей + сенсорный экран Устройство отображения + устройство ввода 32I/Os     √

Отладки/программирования Интерфейс

Плата разработки OpenEP4CE6-C FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Pin-код Название сигнала Описание продукта:
1 TCK Часы сигнала
2 GND Заземления сигнала
3 TDO Данных от устройства
4 VCC (многоцел) Цель источника питания
5 TMS Джтаг государственного управления машиной
6 NC Без подключения
7 NC Без подключения
8 NC Без подключения
9 TDI Данные устройства
10 GND Заземления сигнала

Джтаг заголовок

10-pin JTAG header pinout

Развития ресурсы

  • Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
  • Демонстрационный код (Verilog, VHDL и NIOS II C)
  • Схема (PDF)
  • FPGA разработка документов (спецификации и т. Д.)
  • Вики:Www.wav eshare.com/wiki/OpenEP4CE6-C

Посылка содержит

  1. OpenEP4CE6-C макетная плата x 1
  2. 4-контактный провод х 2
  3. 2-контактный провод x 2
  4. Кабель питания USB x 116
