Описание товара
STM32 NUCLEO XNUCLEO-F103RB STM32 STM32F103RBT6 макетная плата совместима с оригинальной NUCLEO-F103RB
STM32 плата разработки, поддерживает Arduino, совместим с NUCLEO-F103RB
Особенности XNUCLEO-F103RB
- Совместим с NUCLEO-F103RB, встроенный Cortex-M3 микроконтроллер STM32F103RBT6
- Поддержка подключения Arduino, простое подключение к различным экранам Arduino и доступ к массивным ресурсам Arduino
- Заголовки ST Morpho обеспечивают полный доступ ко всем STM32 I/Os, легко для периферийного расширения
- Поддержка mbed, создание прототипа быстро с помощью mbed SDK и онлайн-инструментов
- Комплексное бесплатное программное обеспечение HAL library, включая различные примеры программного обеспечения
- Поставляется с разделенным модулем ST-LINK/V2
Преимущества
| Сравнить | XNUCLEO | Ядро | Примечания |
|---|---|---|---|
| Совместимость с Arduino | UNO, Leonardo | UNO | XNUCLEO может быть настроен перемычкой для совместимости с UNO (по умолчанию) или Leonardo |
| Интерфейс Arduino ICSP | Да | Нет | ICSP требуется для определенных видов щитов |
| Подключение USB | Да | Нет | Разъем USB NUCLEO предназначен только для отладки, не доступен для подключения USB |
| Usb-разъем | Микро-usb | Мини USB | Micro USB является передовым стандартом USB |
| Знак заголовков Morpho | Большинство | Нет | Теперь вы можете проверить отметку PCB вместо таблицы данных |
| Общие интерфейсы подключаются через | Джемперы | Резисторы 0Ω | Перемычки гораздо проще в использовании, не нужно паять |
| UART отладка | Доступна во время отладки в цепи | Не доступен во время отладки в цепи | Функциональный чип NUCLEO integrated ST-LINK/V2 может моделироваться как последовательный порт, однако он недоступен во время отладки в цепи, в то время как XNUCLEO оснащен автономным USB для UART чипом. |
| Кристалл 8 МГц | Да | Нет | Таймер более точный при использовании внешнего кристалла 8 МГц |
| Кристалл 32,768 кГц | Да | Нет | Требуется для RTC |
| Usb-предохранитель | Да (500 мА) | Нет | Интерфейс USB компьютера может быть поврежден без предохранителя |
| Светодиоды | 4 | 1 | Чем больше светодиодов, тем легче отслеживать состояние работы программы |
| Индикатор UART | Да | Нет | Теперь доступна передача данных |
| Вход постоянного тока | Да | Нет | Удобство |
| Положение кнопки | Близко к кромке PCB | Близко к разъему Arduino | Кнопка не будет неприкасаема при подключении к Arduino shield, если она была близка к кромке PCB |
| ST-LINK | Раздельный | Интегрированный | ST-LINK можно использовать где угодно |
| Поставляется с usb-кабелем | Да | Нет |

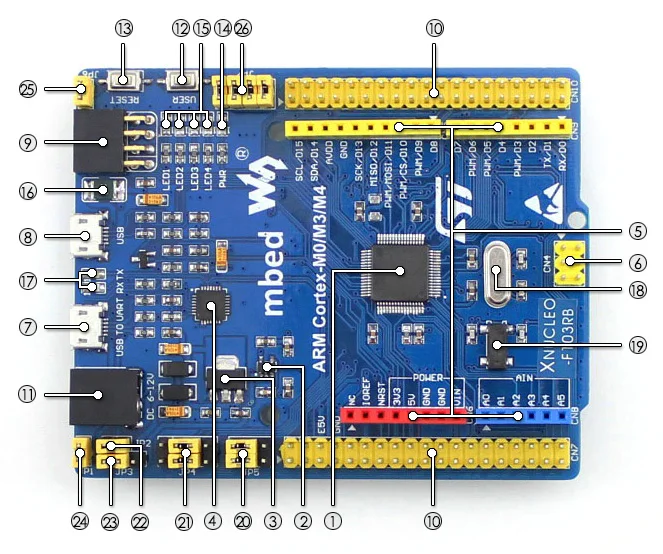

Что на XNUCLEO-F103RB
- STM32F103RBT6
- Ядро: рука®32-битная кора™-М3
- Рабочая частота: 72 МГц
- Рабочее напряжение: 2,0-3,6 В
- Упаковка: LQFP64
- Память: 128 Кб Flash, 20 КБ SRAM
- Интерфейсы: 2 x SPI, 3 x USART, 2 x I2C, 1 x CAN, 1 x USB
- AD/DA: 2 x AD (12 бит, 16 каналов)
- SPX3819M5:3,3 В регулятор напряжения
- AMS1117-5.0:5,0 V регулятор напряжения
- CP2102:Конвертер USB в UART
- Разъем Arduino:Для подключения щитов Arduino
- Интерфейс ICSP:Arduino ICSP
- USB для UART: Для отладки
- Usb-разъем: Интерфейс связи USB
- SWD интерфейс:Для программирования и отладки
- ST Морфо заголовки:Доступ к VCC, GND и всем I/Os, легкий для расширения
- 6-12 В DC вход
- Кнопка пользователя
- Кнопка сброса
- Индикатор питания
- Пользовательский светодиод
- 500 мА Быстрый Самовосстанавливающийся Предохранитель
- Серийный порт Rx/Tx индикатор
- Кристалл 8 МГц
- Кристалл 32,768 кГц
- Джемпер ADC/I2C
- Короткий A и B: Arduino A4, A5 используется в качестве I2C
- Короткий B и C: Arduino A4, A5 используется в качестве ADC
- Джемпер UART
- MCU тестовый джемпер:Для испытаний на низкую мощность
- Перемычка для выбора мощности
- Короткий 5 В и 5 В: питание от USB подключения
- Короткий 5 В и 5 В: питание от внешнего источника питания
- Usb-адаптер
- Короткий Джемпер для включения
- Откройте перемычку, чтобы отключить
- Перемычка кнопки пользователя
- Короткая перемычка для подключения к I/Os, используемая в коде примера
- Откройте перемычку для подключения к другим пользовательским контактам через перемычки
- Пользовательский светодиодный джемпер
- Короткая перемычка для подключения к I/Os, используемая в коде примера
- Откройте перемычку для подключения к другим пользовательским контактам через перемычки

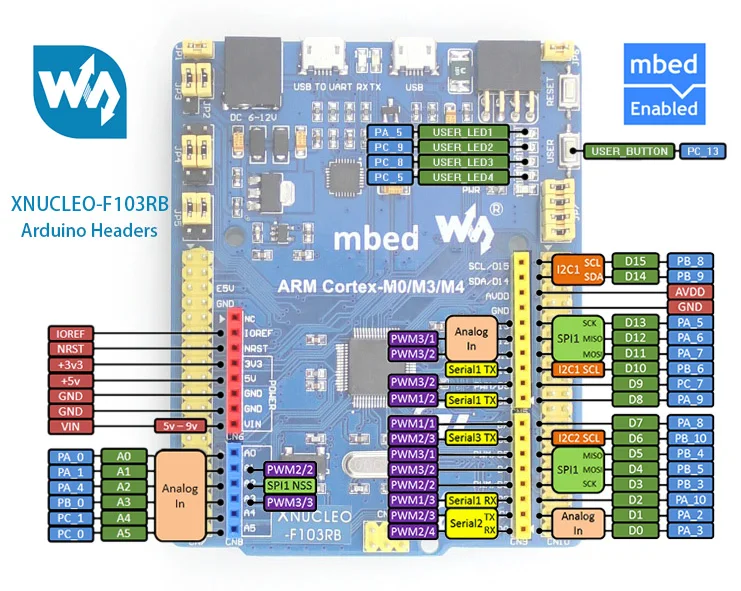

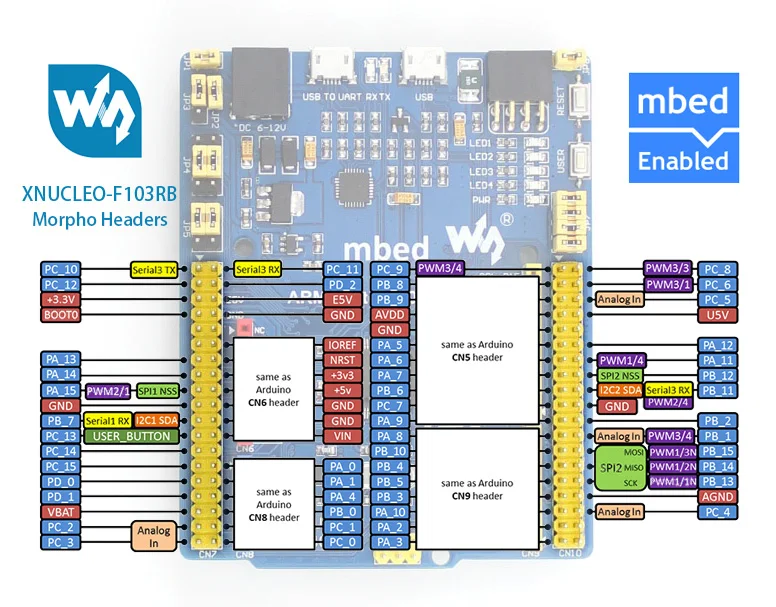

XNUCLEO-F103RB расширительные заголовки

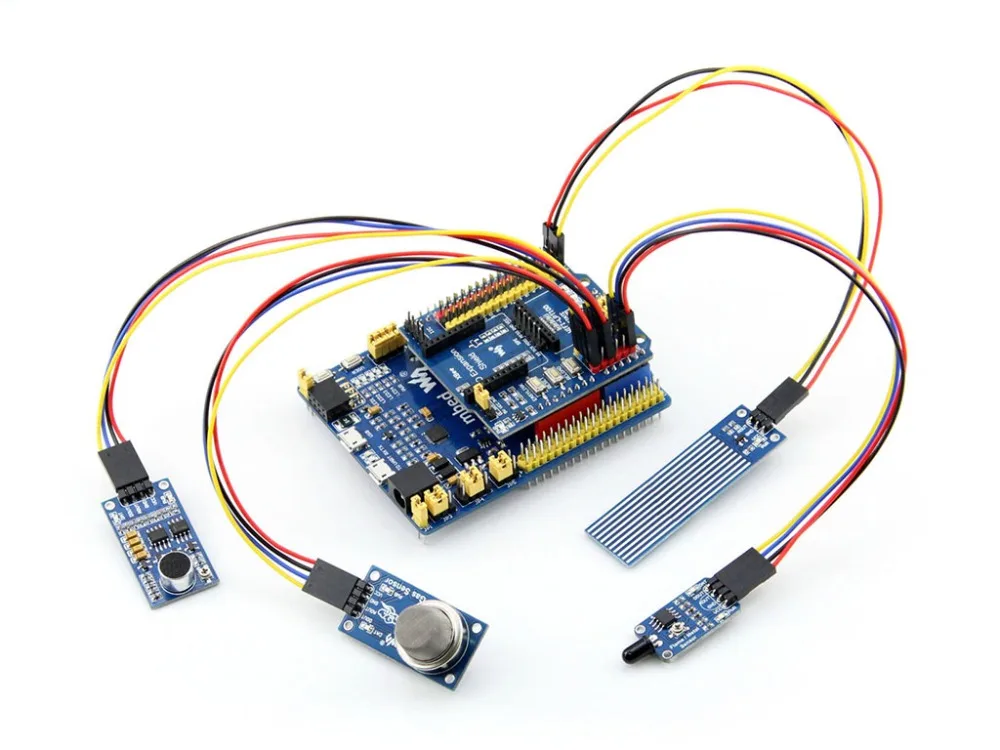

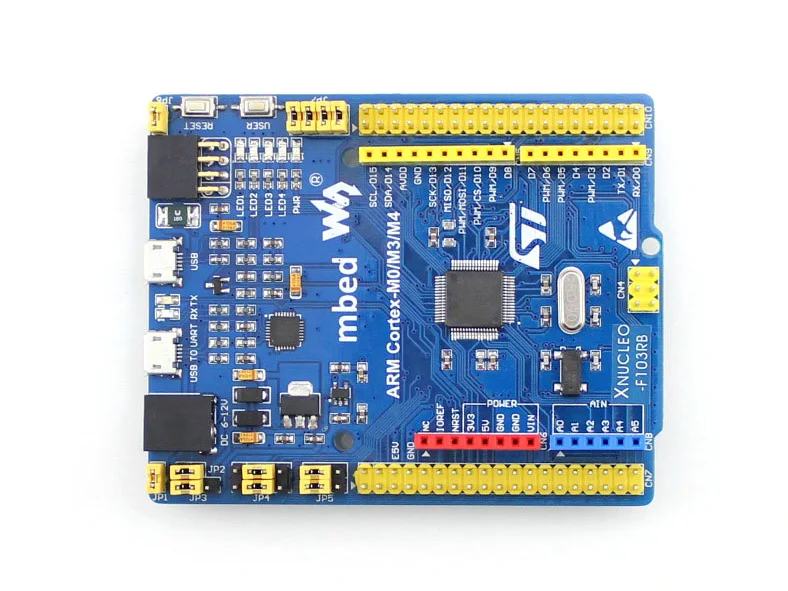

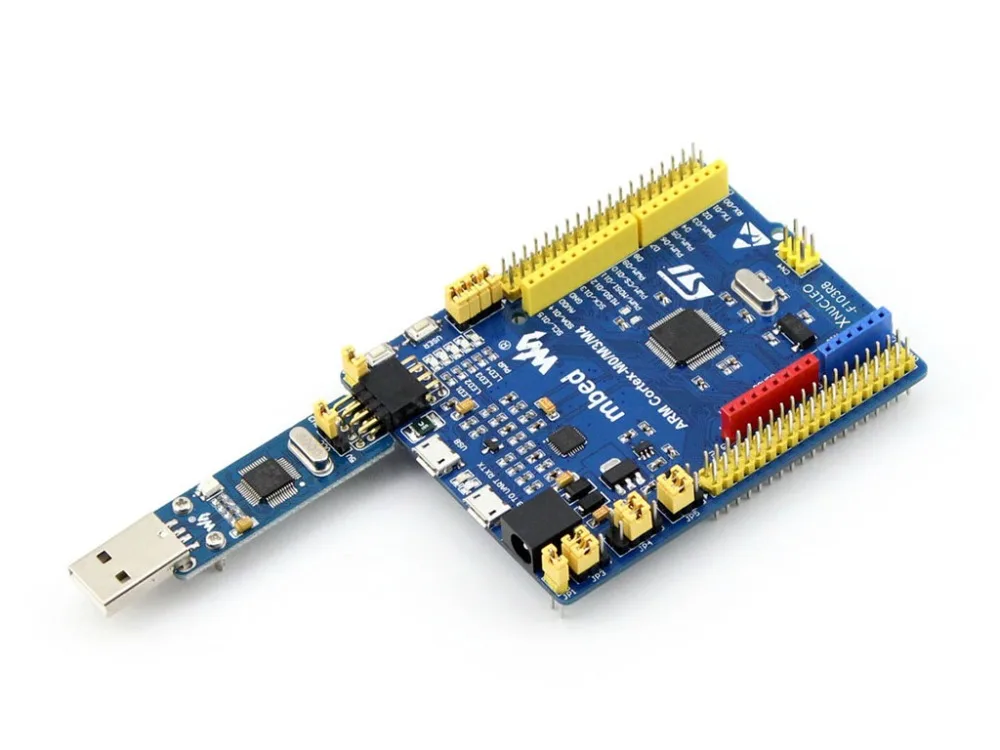

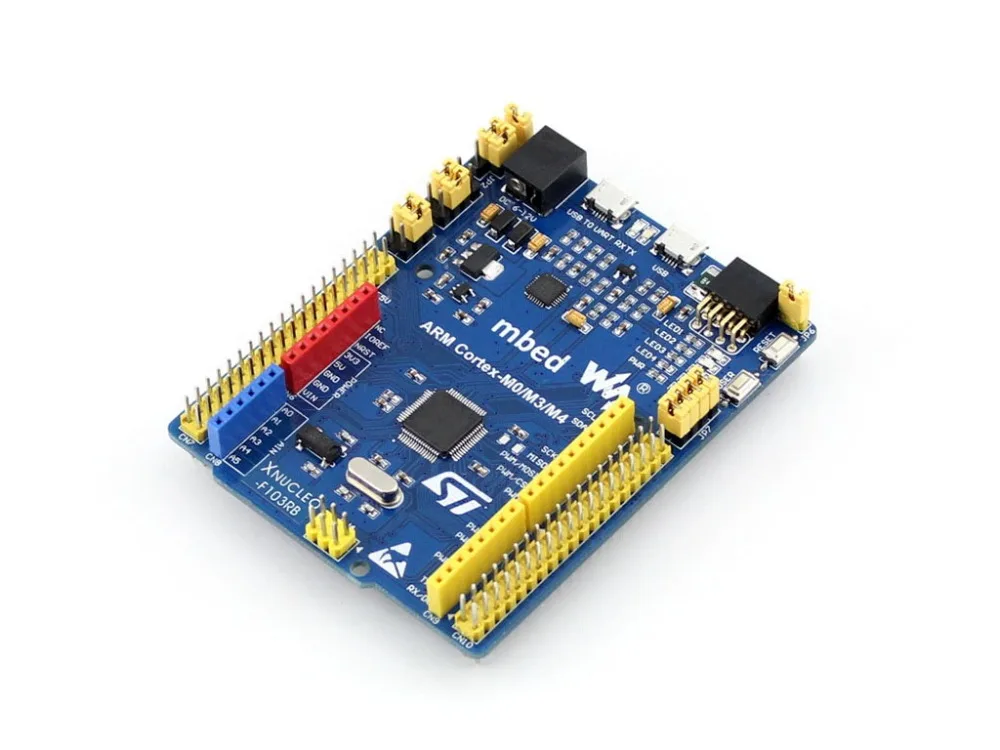

XNUCLEO-F103RB фотографии
Ресурсы для развития
Вики: Www.wav eshare.com/wiki/XNUCLEO-F103RB
Содержимое упаковки
Вес:0,154 Кг
- XNUCLEO-F103RB x 1
- ST-LINK/V2 (mini) x 1
- Разъем USB типа A для Micro B кабель x 1
- Штепсельная Вилка USB типа A для штепсельного разъема x 1
