Оригинальный Ai-Thinker ESP32-CAM модуль камеры на базе ESP32 OV2640 камера в комплекте

Оригинальный Ai-Thinker ESP32-CAM модуль камеры на базе ESP32 OV2640 камера в комплекте

ESP32-CAM, модуль камеры на основе ESP32, OV2640 камера в комплекте

Обзор

ESP32-CAM-это небольшой размер, модуль камеры с низким энергопотреблением на основе ESP32. Поставляется с камерой OV2640 и обеспечивает встроенный разъем для TF-карты.

Камера ESP32 может широко использоваться в интеллектуальных приложениях Интернета вещей, таких как беспроводной мониторинг видео, Загрузка изображений по WiFi, определение QR и т. д.

Особенности

• Встроенный модуль ESP32-S, поддерживает WiFi + Bluetooth
• OV2640 камера со вспышкой
• Встроенный слот для карт TF, поддерживает TF-карту до 4G для хранения данных
• Поддерживает мониторинг видео по WiFi и загрузку изображений по WiFi
• Поддерживает несколько режимов сна, глубокий ток в спящем режиме всего 6 мА
• Интерфейс управления доступен через контактный разъем, легко интегрируется и встраивается в пользовательские продукты

Технические характеристики

• Модуль WIFI: ESP-32S
  • Процессор: ESP32-D0WD
• Встроенная вспышка: 32 Мбит
• Оперативная память: внутренняя 512KB + Внешняя 4M PS RAM
• Антенна: встроенная антенна PCB
• Протокол WiFi: IEEE 802,11 b/g/n/e/i
• Bluetooth: Bluetooth 4,2 BR/EDR и BLE
• Режим WIFI: станция/SoftAP + станция
• Безопасность: WPA/WPA2/WPA2-Enterprise/WPS
• Формат выходного изображения: JPEG (только поддержка OV2640), BMP, шкала серого
• Поддерживаемая TF-карта: до 4G
• Периферийный интерфейс: UART/SPI/I2C/PWM
• Порт ввода-вывода: 9
• Скорость передачи данных UART: по умолчанию 115200BPS
• Питание: 5 В
• Передающая Мощность:
  • 802.11b: 17 ± 2 дБм (@ 11 Мбит/с)
  • 802,11g: 14 ± 2 дБм (@ 54 Мбит/с)
  • 802.11n: 13 ± 2 дБм (@ HT20,MCS7)
• Чувствительность приема:
  • CCK,1 Мбит/с: -90 дБм
  • CCK,11 Мбит/с: -85 дБм
  • 6 Мбит/с (1/2 BPSK): -88 дБм
  • 54 Мбит/с (3/4 64-QAM): -70 дБм
  • HT20,MCS7(65 Мбит/с, 72,2 Мбит/с): -67 дБм
• Потребляемая мощность:
  • Вспышка выключена:180 мА @ 5 В
  • Вспышка включена и яркость макс.:310 мА @ 5 В
  • Глубокий сон: всего лишь6 мА @ 5 В
  • Современный-сон: всего лишь20 мА @ 5 В
  • Светильник-сон: всего лишь6,7 мА @ 5 В
• Рабочая температура: -20 ℃ ~ 85 ℃
• Условия хранения: -40 ℃ ~ 90 ℃, <90% RH
• Размеры: 40,5 мм x 27 мм x 4,5 мм

Приложения

ESP32-CAM подходит для приложений IOT, таких как:

• Загрузка изображений устройств умного дома
• Беспроводной мониторинг
• Интеллектуальное сельское хозяйство
• QR Беспроводная идентификация
• Распознавание лиц

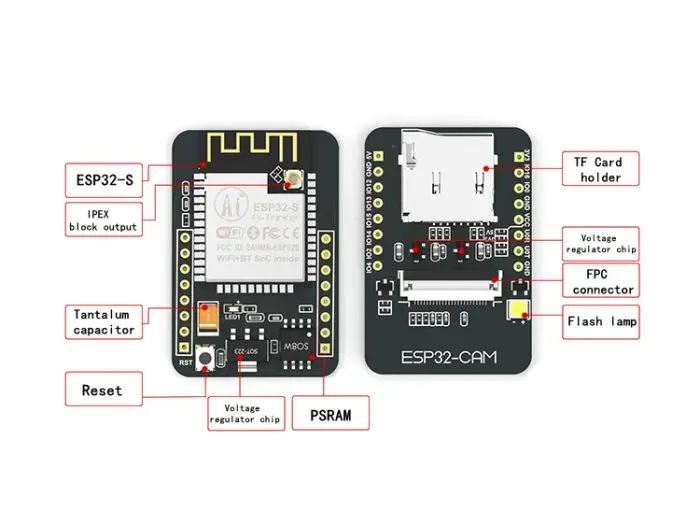

Что на борту

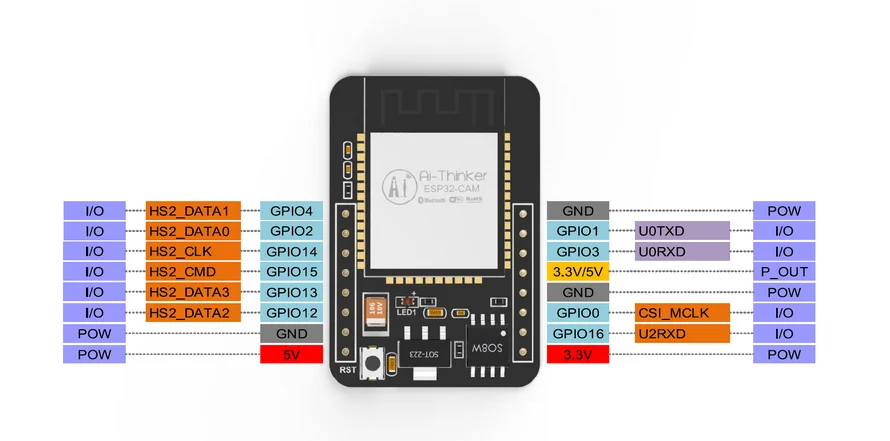

Расщепки

Ресурсы разработки

Вики:Www.waveshare.com/wiki/ esp32-cam

Вес:0,008 кг

1. ESP32-CAM Х1
2. Камера OV2640 x1
