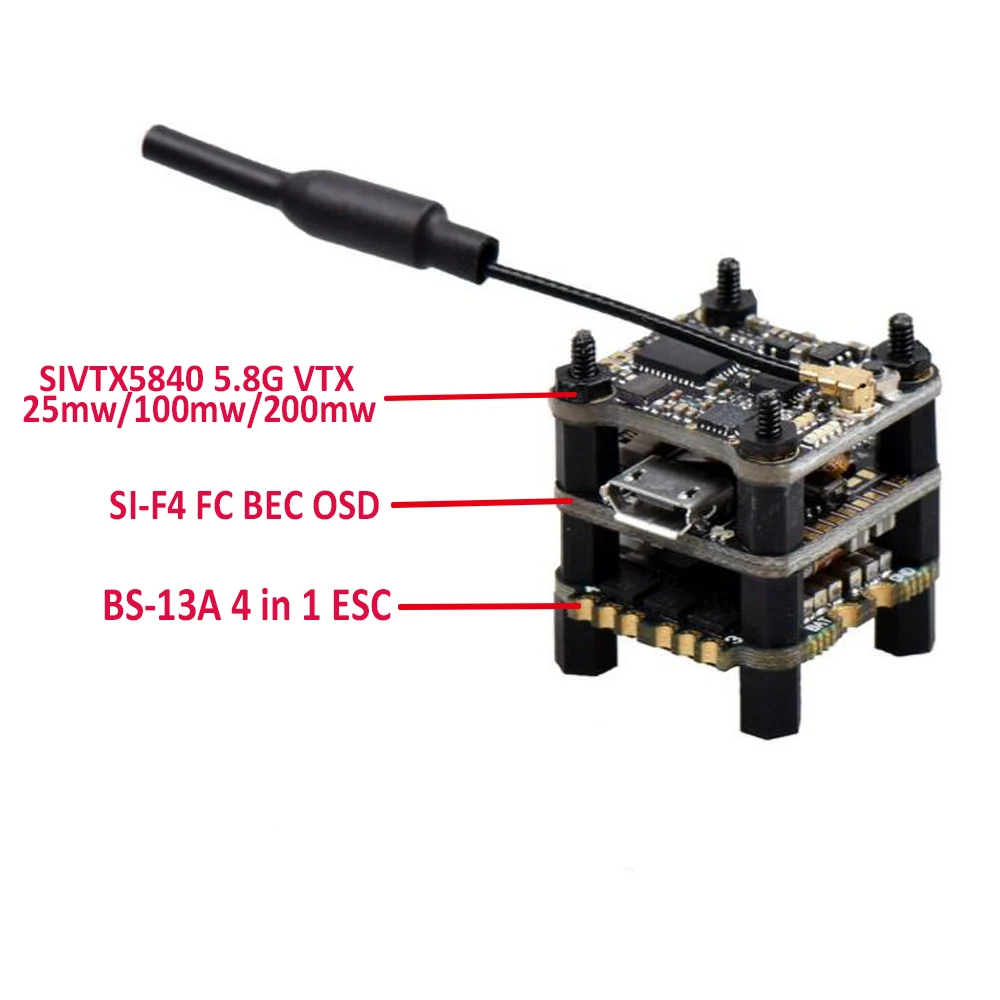

Управление полетом F4 flyбашня SIF4 w/ BEC 2A ESC с регулировкой передатчика OSD 2-4S 4 в 1 +

---

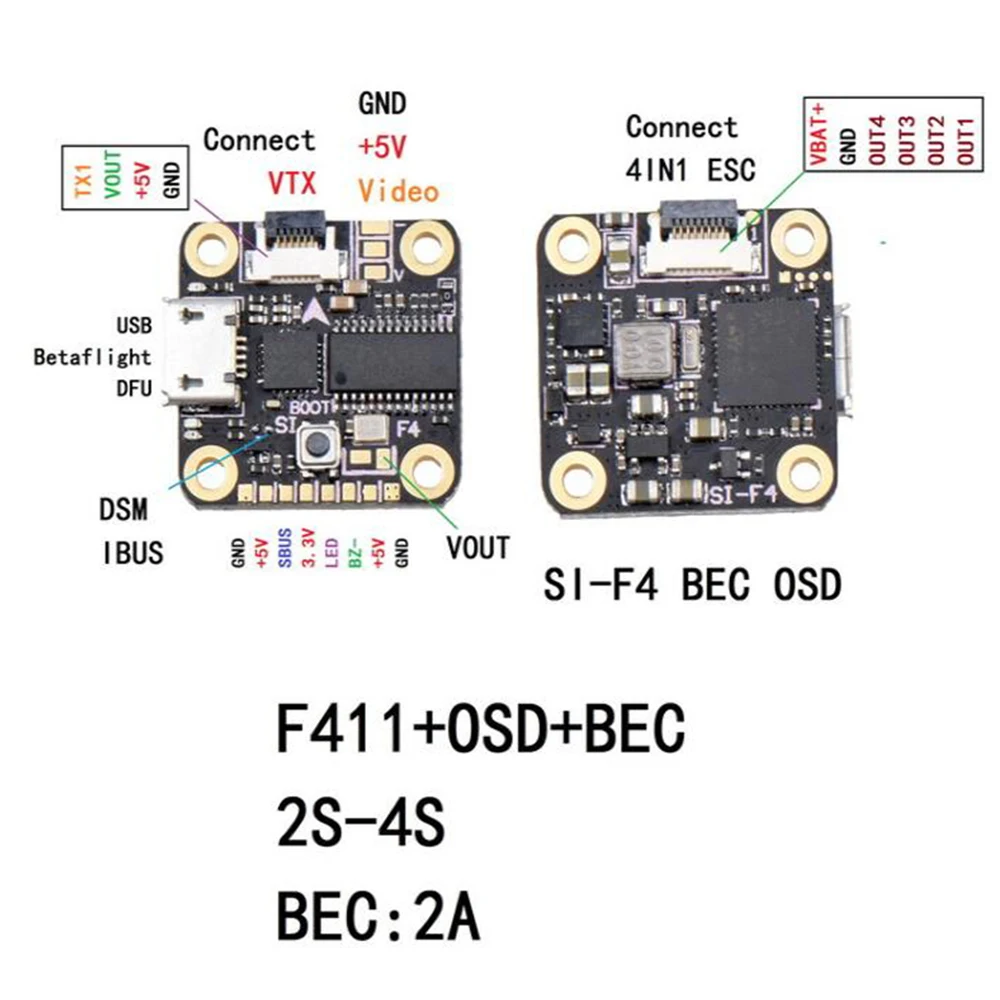

SI-F4 управления полетом

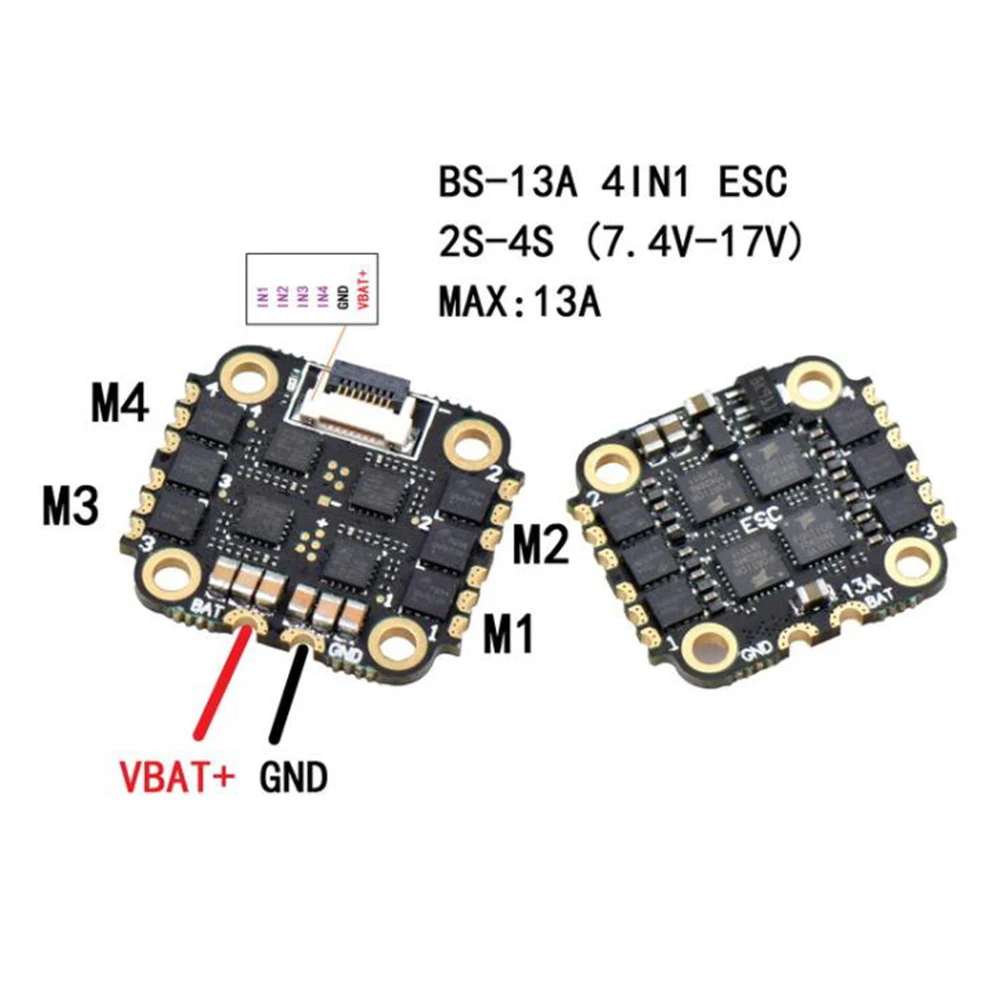

F4 управление полетом с MPU6000 имеет более быструю реакцию ускорения; он интегрирует 5 V/2A BEC и интегрирует OSD. Входное напряжение 2 S-4 S, с BEC-5V выходной ток 2 A, Поддержка основных SBUS, DSM2/DSMX, IBUS и других приемников на рынке. Есть интерфейс LED_STRIP, активный интерфейс buzzer. Конфигурация приемника: Когда SBUS/IBUS, приемник на входе DSM, пожалуйста, настройте RX2 как входной интерфейс. Заводская Прошивка: fcc Особенности: ЦП: STM32F411CEU6 Сенсор: MPU6000 трехосевой акселерометр/трехосевой гироскоп Источник питания: 2-4 S вход батареи BEC: встроенный 5 В/2 А Приемник: Поддержка Sbus или последовательного RX интерфейса, Spektrum 1024/2048, SBUS, IBUS и т. Д. Интерфейс зуммера Поддержка программируемых LED_Strip Встроенное Обнаружение напряжения, сигнализация Встроенная функция OSD, онлайн-Настройка BF Размеры: 20*20 мм, расстояние отверстия винта 16*16 мм, M2 Вес 2,9 г BS-13A 4-в-1 ESC 13A 4 в 1 через машину BLHELI_S ESC использует высокий TGPCB лист, шестислойный дизайн платы, открытое глухое отверстие, внутренняя и внешняя толщина меди достигает 2 унций, сверхтоковая способность очень сильна, поддержка полета напряжения 2 S-4 S, одиночный ток ESC длится до 13А (пиковая 15А 3 секунды), процессор использует EFM8BB2F16G, Независимый чип привода двигателя, высокая интеграция и стабильная производительность. Технические параметры: 1. Входное напряжение: 2-4 S LiPo/2-4 S HV LiPo 2, BEC выход: нет 3, один непрерывный рабочий ток ESC: 13A * 4 (Максимальный ток: 15A 3 секунды) 4, форма ESC Размер: 21*24 мм (включая максимальный размер колодки и выступающих точек) 5, расстояние отверстия винта 16*16 мм, диафрагма 2 мм 6, вес: 2,9 г 7, Прошивка: BLHELI_S G_H_30_REV16_7.HEX 8, поддержка Dshot600, Dshot300, Dshot150, Oneshot125, Multishot, PWM контрольный сигнал SIVTX-5840 25-100-200MW мощность регулируемая ОСД тюнинг 40CH 5,8G пропускания Серия SIVTX-5840 передается как аналоговая передача изображения в диапазоне ISM 5,8G. Он имеет стабильную выходную мощность, дальнюю передачу и сильную фильтрацию источника питания. Он может гарантировать, что изображение не имеет снежинки и никаких горизонтальных полос под максимальной дроссельной заслонкой. При установке в штабелируемом корпусе управления полетом M2 с 16*16 мм используются винтовые отверстия, а передача изображения и такое же фиксированное отверстие идеально подходят для верхней части управления полетом, улучшение использования пространства стойки и более высокая безопасность. Конструкция башни может быть собрана произвольно. Изображение принимает сигнал управления полетом OSD (TXD) для управления частотой передачи (IRC Tramp), и нужно только подключить любой TXD (передача последовательного порта) управления полетом к RXD (приему последовательного порта) передачи изображения, а также функция ручного переключения кнопок сохраняется. Поддержка настройки режима Пита. Особенности: 1. Выходная мощность стабильна и расстояние передачи длинное. 2. Быстрое переключение мощности с 3 скоростями, независимые два красных индикатора, указывающие мощность передачи тока 25/100/200 МВт. 3. Точка частоты использует 4*3 светодиода для отображения 40 значений канала. 4, поддержка дистанционного настройки OSD (IRC Tramp), поддержка настройки режима Пита, может быть открыт только в OSD. 5, малый размер, антенна использует интерфейс IPEX, уменьшая площадь печатной платы. 6, малый размер: 20 мм * 20 мм, Монтажные отверстия 16 мм * 16 мм. 7, легкий вес: 1,7 г Производительность: 1. Входное напряжение: 4,5-5,2 В постоянного тока 2. Входной ток: 200 мВт = 400 мА 3. Переключение мощности: Третья передача 25 МВт, 100 мВт, 200 мВт 4. Сигнальный канал: 40 5. Переключение частоты: ручная кнопка/OSD (IRC Tramp) (одновременная поддержка) 6. Интерфейс антенны: IPEX 7, Размеры: 20 мм * 20 мм шаг: 16*16 мм, M2 Общее введение: GND отрицательный источник питания + 5 В блок питания положительный Видеовход для видеокамеры RXD управление полетом серийная передача
