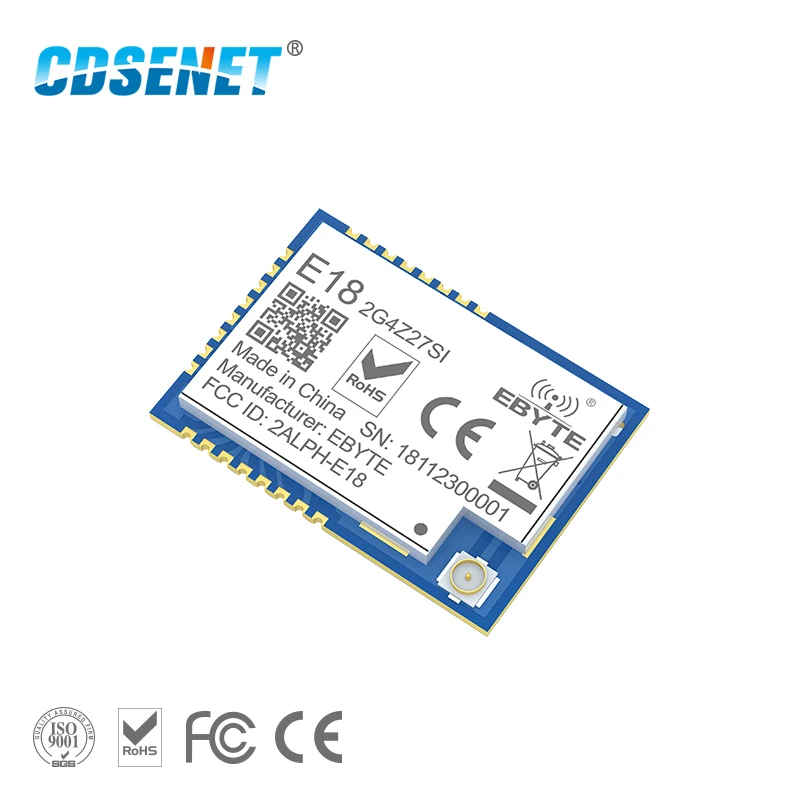

Сеть Zigbee CC2530 27dBm PA CC2592 разъем IPEX SMD IO 500 МВт дальний передатчик|Фиксированные
632,03 руб.

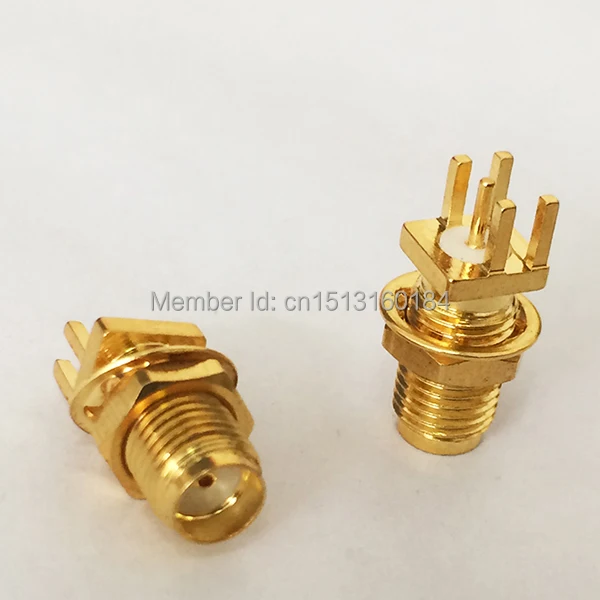

1 шт. гнездовая гайка SMA RF коаксиальный модем преобразователь концевой Запуск
73,79 руб.
C320 GPON EPON OLT с 2 шт. 10GE SMXA/3 карты OLT|Фиксированные беспроводные терминалы| |
114 033,50 руб.

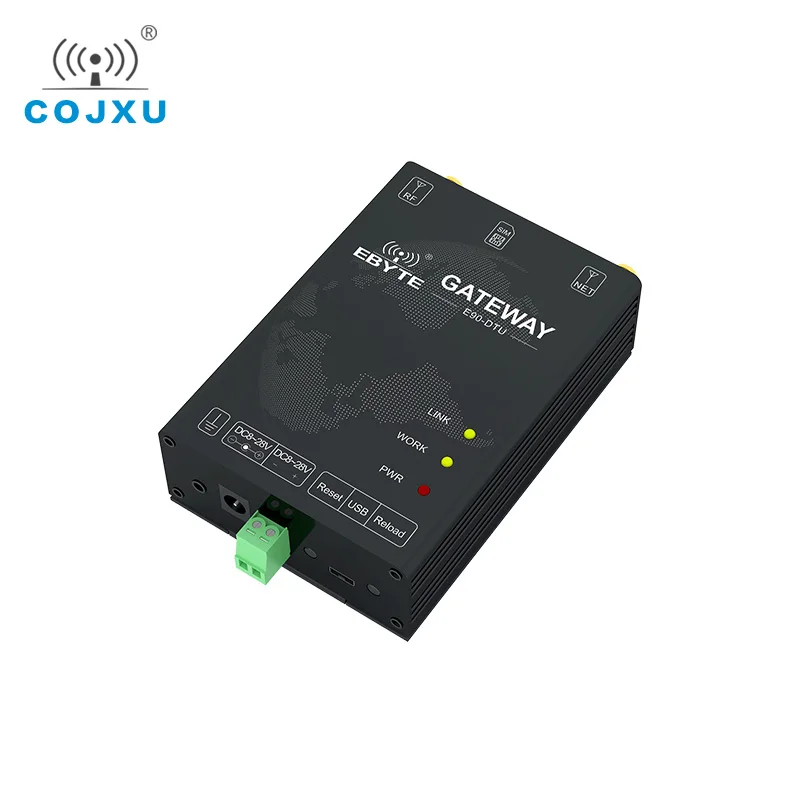

SX1262 433 МГц 30dBm LoRa модуль TCXO RF GPRS сети E90 DTU(400SL30 GPRS) Беспроводной передатчик приемник
6 633,32 руб.

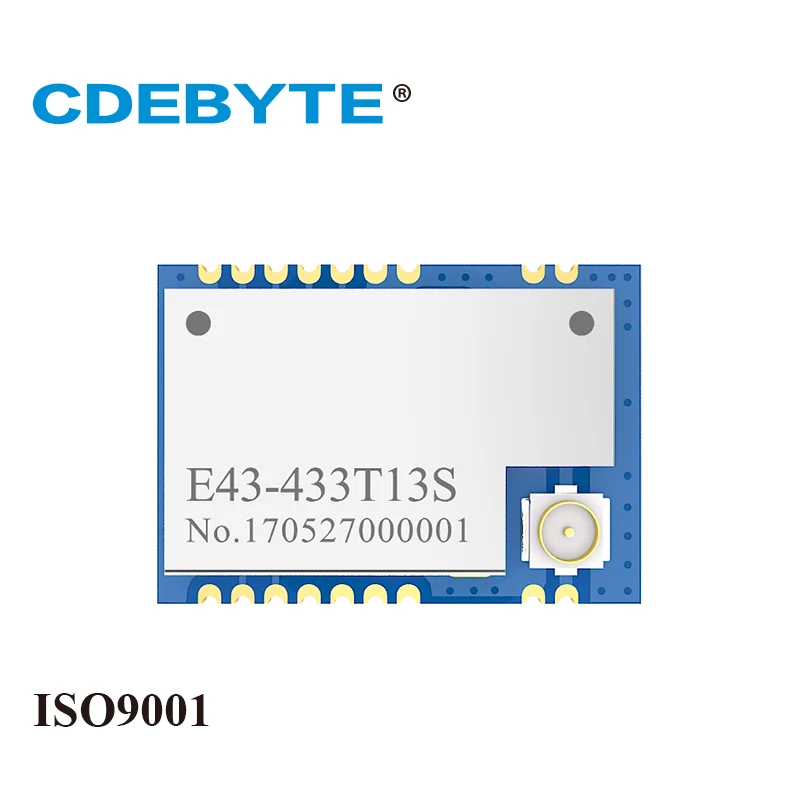

Беспроводной передатчик и приемник UART E43 433T13S МГц 20 МВт IPX Stamp 433 IoT uhf SMD|uart wireless|ipx
272,79 руб.
E90 DTU 433C30 беспроводной приемопередатчик RS232 RS485 433 МГц 1 Вт дальний Modbus и приемник
2 496,81 руб.
Разблокированный 2 3 ГГц 6 полоса 40/41 4G LTE Открытый CPE IP67 чипсет SQNS3220 усиление
16 396,97 руб.
Характеристики
433 МГц беспроводной радиочастотный модуль SPI CC1101 приемопередатчик данных 10 мВт 700
История изменения цены
*Текущая стоимость 653,64 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-19-2026 | 829.9 руб. | 846.87 руб. | 837.5 руб. |
| Jan-19-2026 | 673.58 руб. | 686.83 руб. | 679.5 руб. |
| Dec-19-2025 | 816.54 руб. | 832.83 руб. | 824 руб. |
| Nov-19-2025 | 810.47 руб. | 826.61 руб. | 818 руб. |
| Oct-19-2025 | 646.51 руб. | 659.97 руб. | 652.5 руб. |
| Sep-19-2025 | 797.50 руб. | 813.58 руб. | 805 руб. |
| Aug-19-2025 | 790.80 руб. | 806.30 руб. | 798 руб. |
| Jul-19-2025 | 784.41 руб. | 800.33 руб. | 792 руб. |
Описание товара

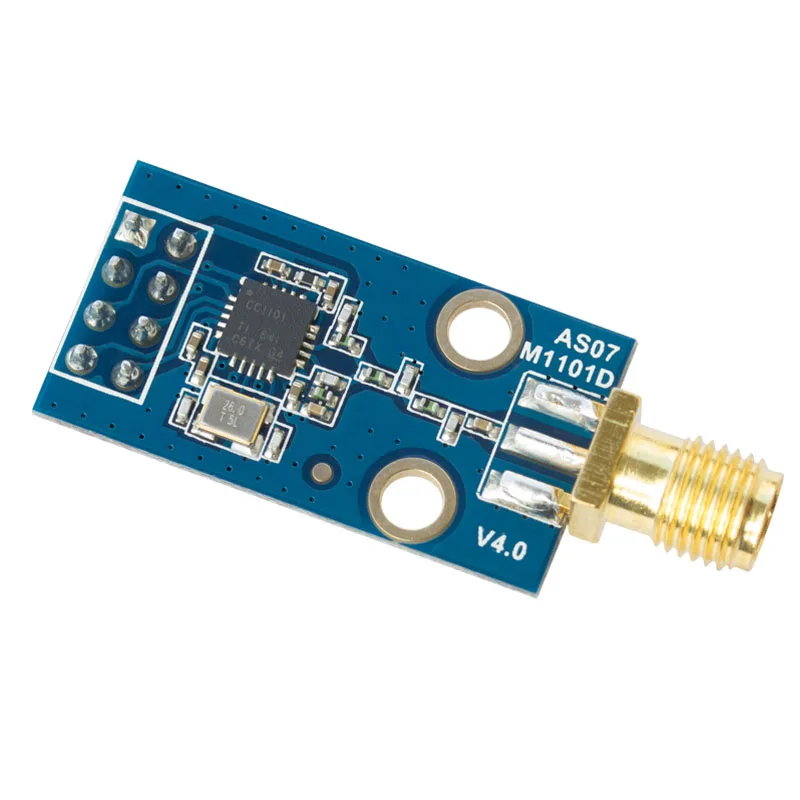

Модуль Введение:
AS07-M1101D-TH-это 10 мВт беспроводной трансивер, интегрированный модуль передачи данных с высокой стабильностью, высокой дифракционной производительностью, отличной стеной благодаря способности работать на 433 МГц. Он разработан и разработан с использованием оригинального РЧ-чипа CC1101, импортированного из техасских инструментов в Соединенных Штатах с FEC и переплетенным кодированием, хорошая способность анти-помех. Модуль имеет достаточную мощность передачи, хорошие Спектральные характеристики, небольшие гармоники, небольшие поперечные переходники и небольшие размеры с использованием высокоточного кристалла. Индуктивность все используют материал уровня Мурата B.
Электрические параметры:
|
Нет. |
Имя параметра |
Значения параметров |
Абстрактная живопись |
|
-1 шт. |
ВЧ-микросхемы |
CC1101 |
TI |
|
2 |

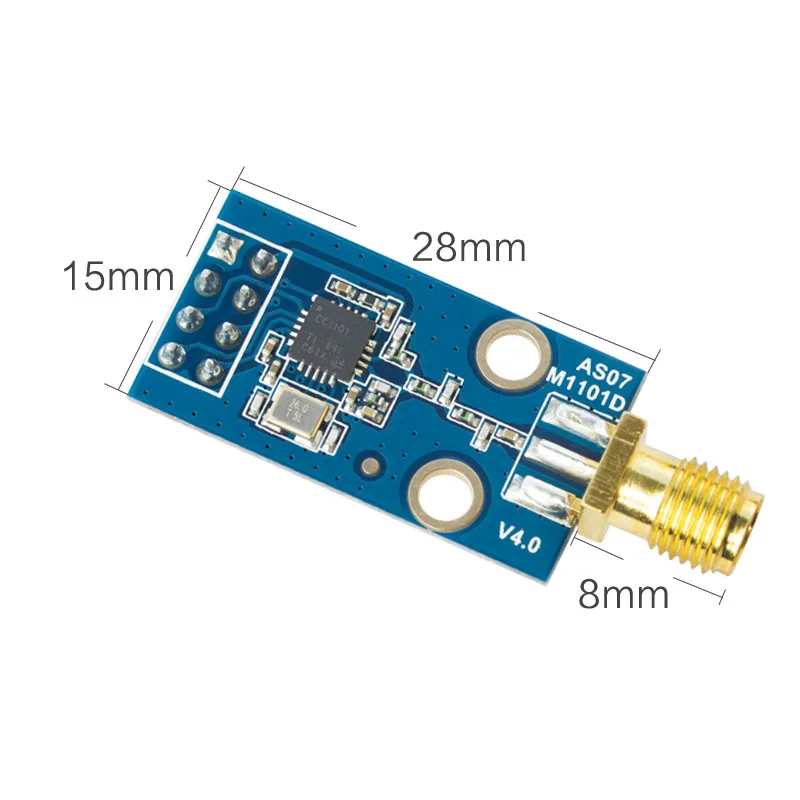

Размер модуля |
28*15 мм |
Не включая антенны |
|
3 |
Вес модуля |
3,15 г |
Включая антенны |
|
4 |
Для работы |
400 м ~ 470 МГц |
Может быть отрегулирован программным обеспечением, рекомендуется 433 м ± 10 МГц |
|
5 |
Производство ремесло |
Без примесей свинца и окружающей среды |
|
|
6 |
Интерфейс режим |
2*4*2,54 мм |
Подключаемый модуль |
|
7 |
Напряжение питания |
1,8 ~ 3,6 В переменного тока |
Напряжение выше, чем 3,6 V может привести к повреждению модуль постоянно |
|
8 |
Связь |
0.7VCC ~ 3,6 V |
VCC относится к модульному напряжению питания |
|
9 |
Измерение |
700 м |
Четкий и открытого типа, максимальная мощность, Высота 1,5 м, 1k указатель скорости набегающего потока воздуха |
|
10 |
Отправка мощность |
Максимальная 10dBm |
Около 10 мВт |
|
11 |
Расход воздуха |
0,6 k ~ 500 кбит/с |
Он регулируется программным обеспечением, рекомендуется использовать низкую скорость, насколько это возможно |
|
12 |
Отключить ток |
0.5uA |
В режиме отключения питания |
|
13 |
Отправка в настоящее время |
29mA@10dBm |
Источник питания должен быть более |
|
14 |
Получение |
16mA |
В принимающего государства |
|
15 |
Связь |
SPI |
Максимальная ставка до |
|
16 |
Передача |
Один пакет от 1 до 64 байт |
|
|
17 |
Получения длины |
Один пакет от 1 до 64 байт |
|
|
18 |
RSSI поддержка |
Поддержка |
Подробнее см. Руководство по чипу |
|
19 |
Антенна |
SMA-K |
50Ω сопротивление |
|
20 |
Управление |
-40 ~ + 85 ℃ |
Промышленного класса |
|
21 |
Управление |
10%-90% |
Относительная влажность, нет |
|
22 |
Коробка для хранения |
-40 ~ + 125 ℃ |
Промышленного класса |
|
23 |
Получение |
-116dBm @ 0,6 кбит/с |
Дополнительные сведения см. В руководстве по чипу |

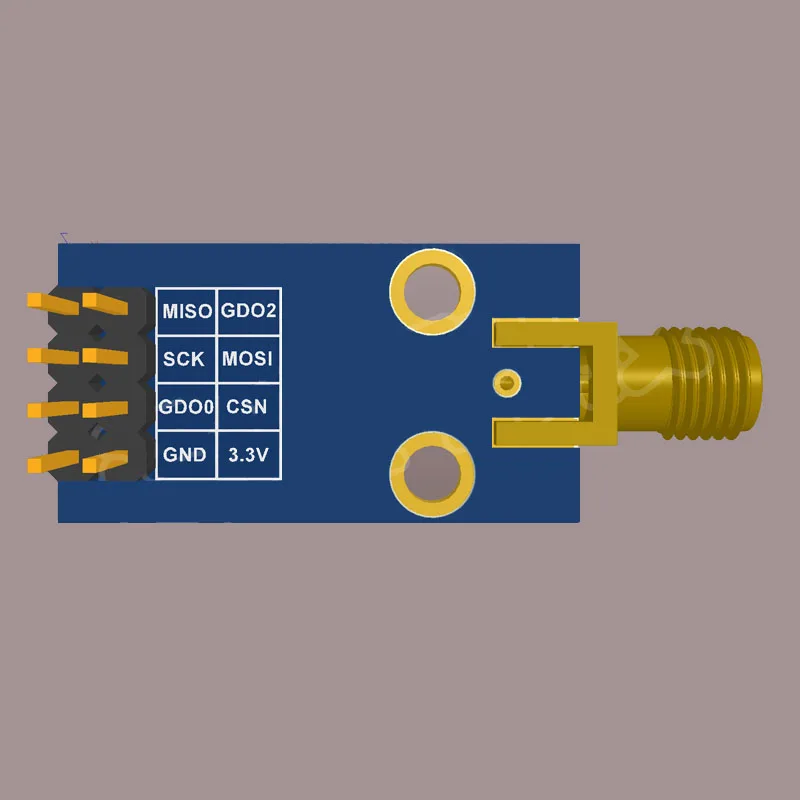

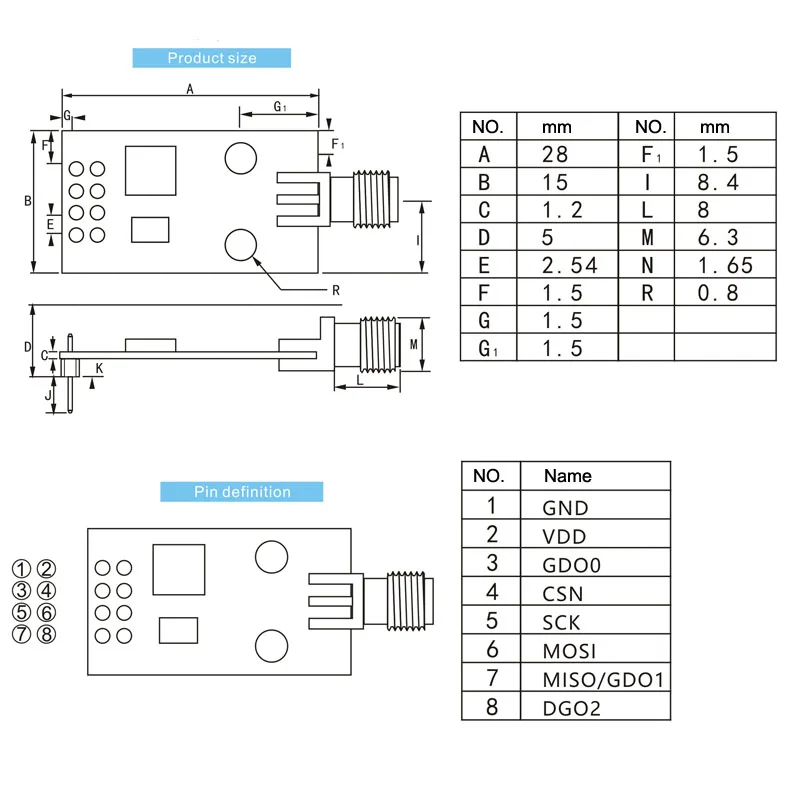

Интерфейс Разрешение:
|
Pin-код |
Pin-код Название |
Pin-код |
ПИН |
|
1 |
GND |
|
Наземный, подключен к источнику питания |
|
2 |
VCC |
|
Мощность питания, должно быть в пределах 1,8 ~ 3,6 V |
|
3 |
GDO0 |
Вход |
Модуль вывода информации pin-код |
|
4 |
ДНС |
Вход |
Чип модуля выберите pin для запуска связи SPI |
|
5 |
SCK |
Вход |
Модуль SPI часы |
|
6 |
MOSI |
Вход |
Модуль SPI ввод данных pin |
|
7 |
Мисо/GDO1 |
Выход |
Модуль SPI вывод данных |
|
8 |
GDO2 |
Выход |
Модуль вывода информации pin-код |

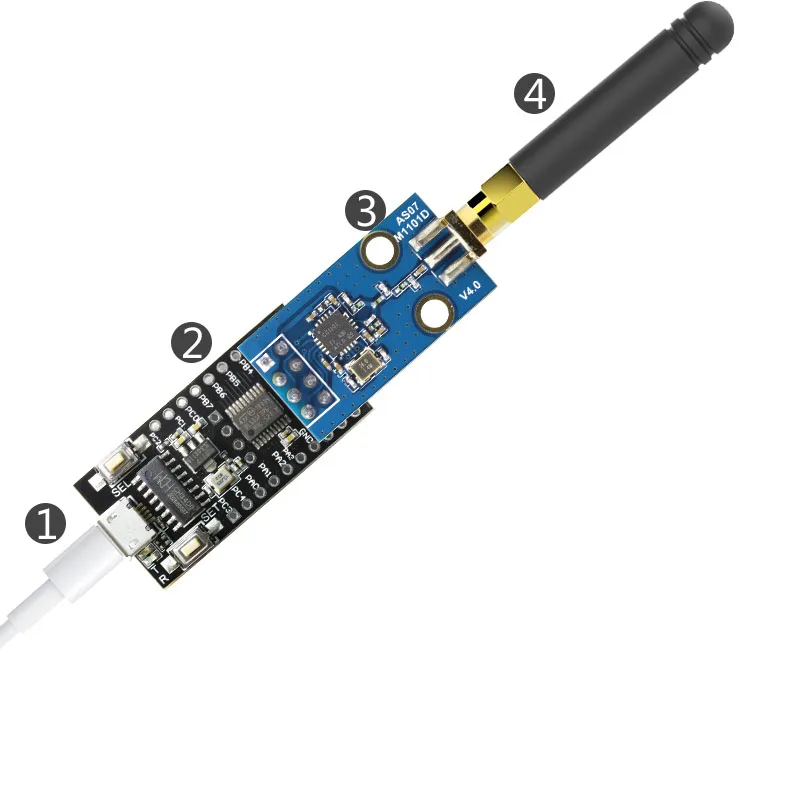

Схема:
|
Нет. |
Инструкции по подключению модуля и MCU (пример приведен выше STM8L MCU) |
|
1 |
GDO0-это общий ввод/вывод, подробности см. В руководстве CC1101. |
|
2 |
GDO2 обычно настраивается как функция, аналогичная IRQ. Это может не быть подключено, вы можете использовать запрос SPI для получения состояния. Но соединение и использование MCU является |
|
3 |
Обратите внимание, что соединение с землей хорошее, есть большая площадь пола, Пульсация питания мала, необходимо рассмотреть возможность увеличения фильтрующего конденсатора и попытаться приблизиться к модулю VCC и GND pin |

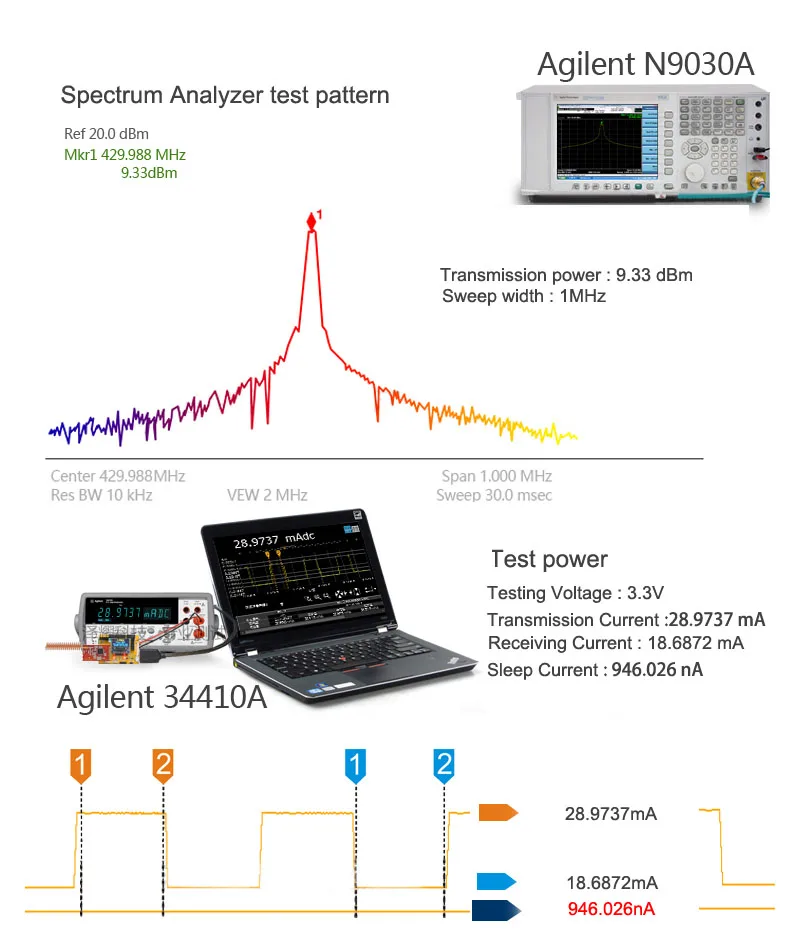

Тесты отчет:
Для вашего удобного теста, мы предоставим таблицу данных, драйвер и демонстрационную программу, пожалуйста, свяжитесь с нами.
