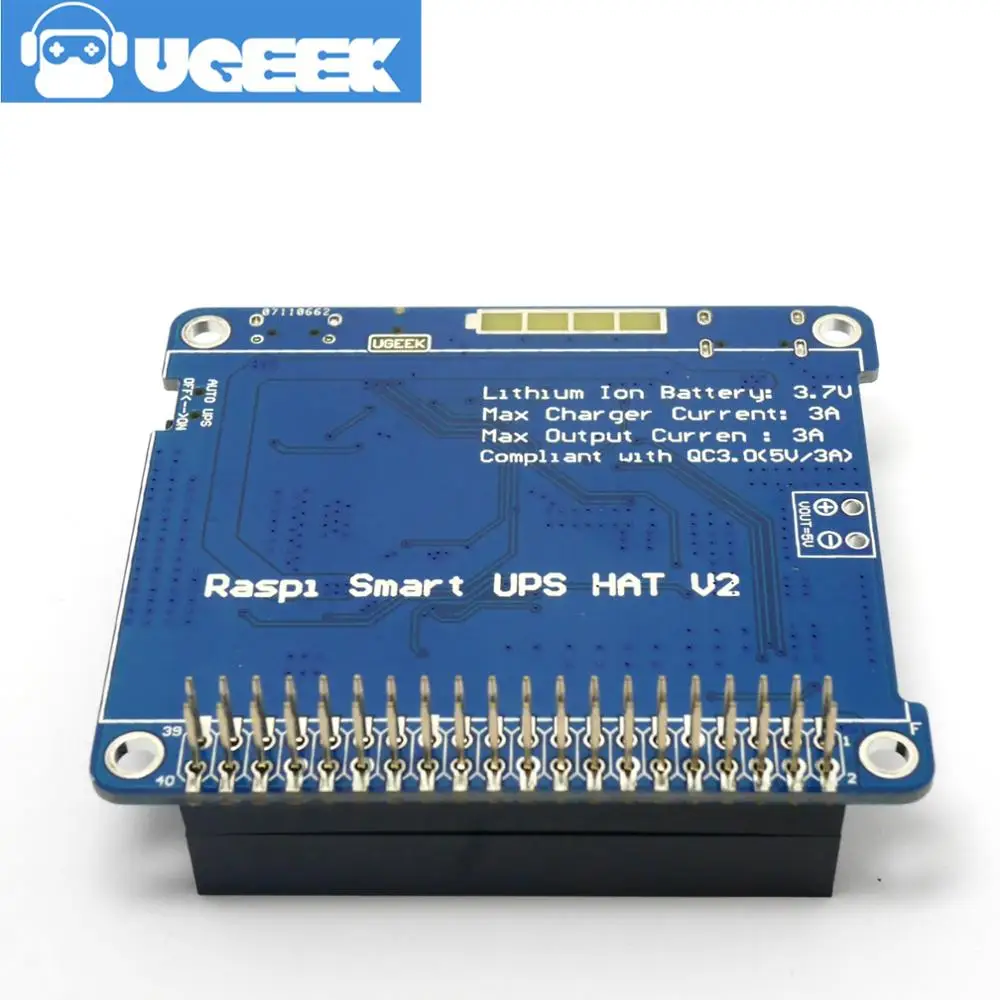

Шапка UGEEK с аккумулятором для Raspberry 4B/3B +/3B поддержкой зарядного устройства 3A/тока

Примечание: ввиду того, что в UPS шляпа + Батарея комплект содержимого Батарея, он не может быть доставлен в Австралию, Италия, Германия, Лаос, Иран, Вьетнам, Египет, Израиль, Южная Африка. С данным допуском просьба рассмотреть возможность приобрести UPS шляпа только без Батарея.

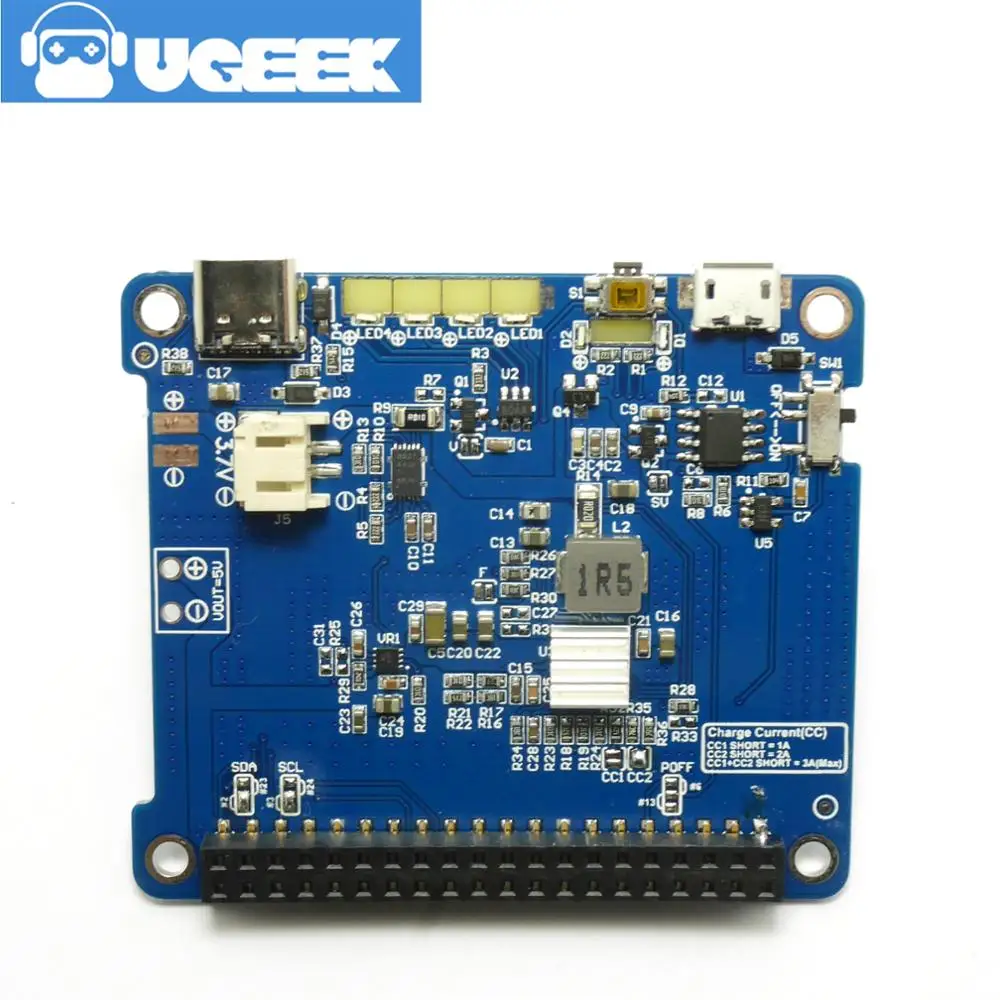

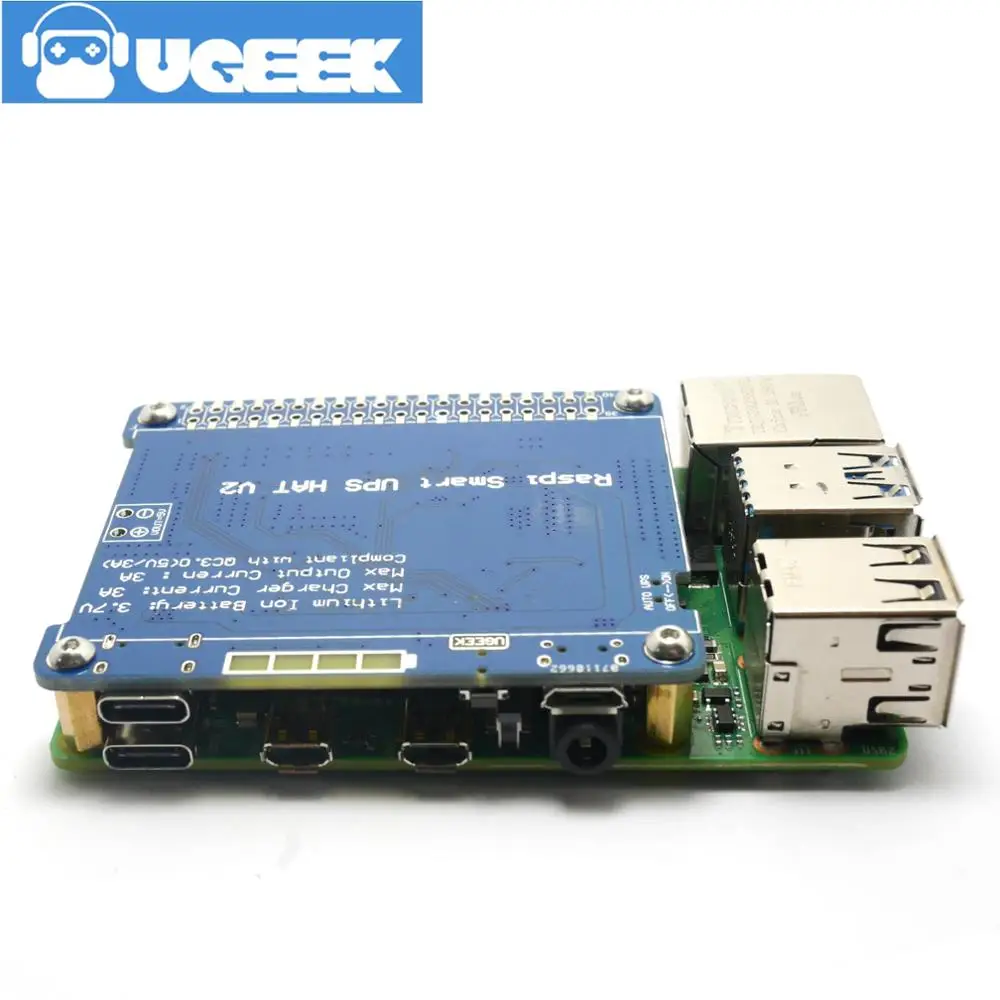

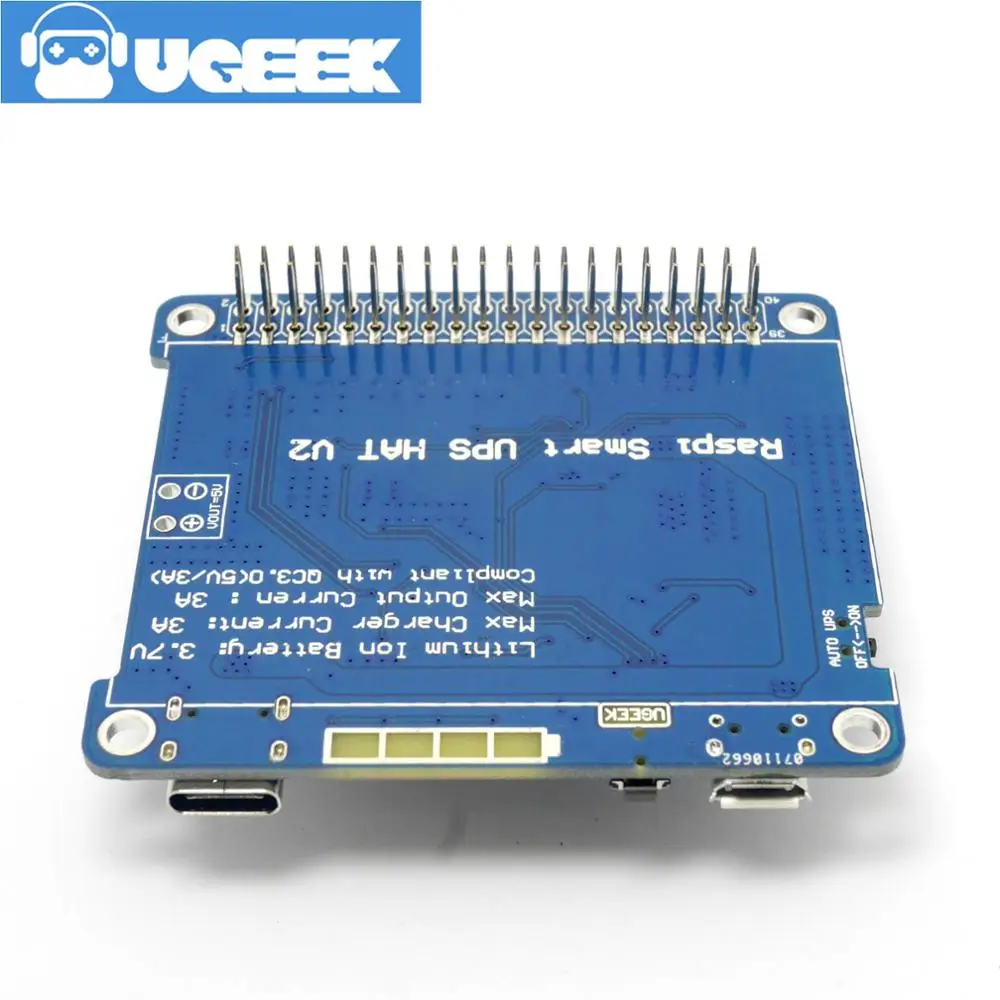

UPS 2 шапка для Raspberry Pi 4 (Поддержка 3B +, 3B, 3A +, 2B, B +)

• Raspberry Pi стандартный размер шапки, все компоненты под печатной платой, и использование 5 мм высокой гнездовой розетки, может уменьшить толщину платы расширения, легко помещается в оболочку. Вы можете использовать насадку, чтобы увеличить высоту, иРаботает с другими шапками.

• Оснащен длинными рукавами Заголовок (это дополнительные аксессуары)

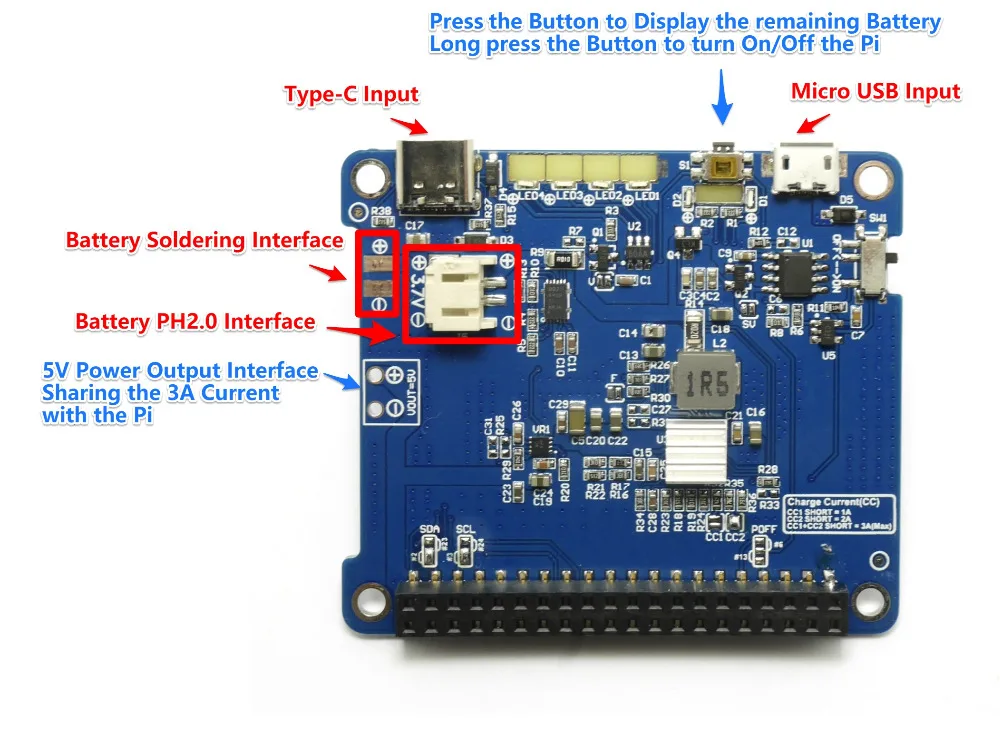

• Поддерживает два источника питания из TYPE-C и Mirco-USB.

• Интерфейс электропитания Type-C совместим с различными стандартами быстрой зарядки DP2.0/QC3.0/QC2.0 (5 В/3 а), настраиваемый ток зарядки-1 а ~ 3 А (по умолчанию 2 А, короткое паяльное соединение до 3 а)

• Максимальный ток на 3 А;

• Нажмите и удерживайте кнопку питания 2 секунды, чтобы включить/выключить устройство

• С 4 светодиодный индикатор питания (кратковременно нажмите кнопку питания, чтобы посмотреть емкость батареи)

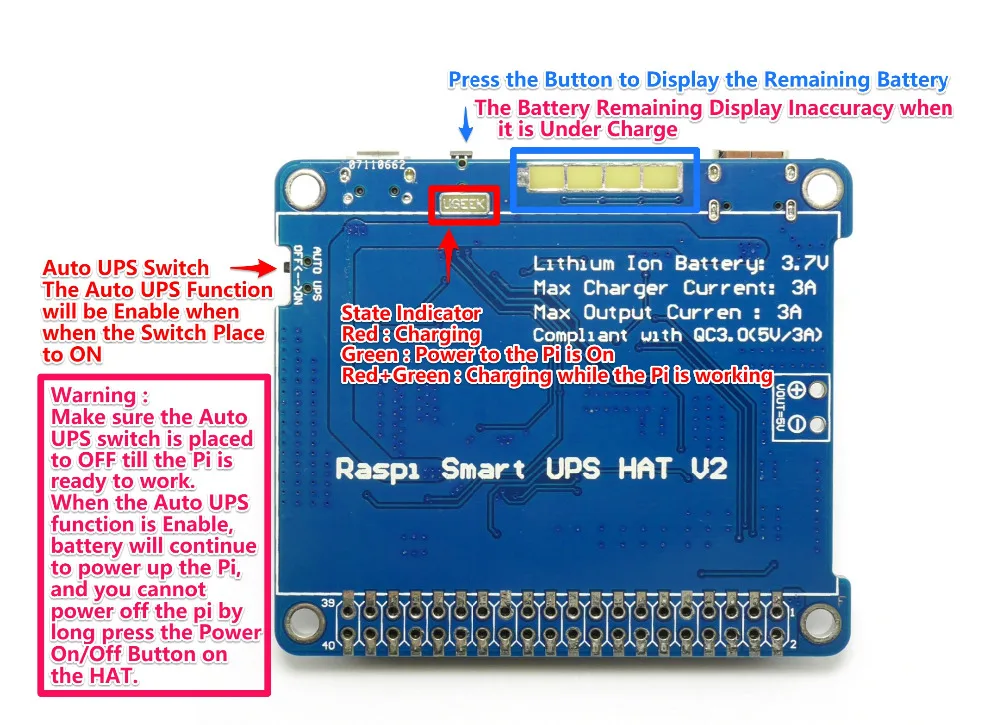

• Поддерживается функция автоматического включения (необходимо выбрать Авто UPS переключатель в положение ВКЛ)

• Используйте ИС контроля аккумулятора TI с запатентованным импедансом

• Поддерживает связь с I2C, чтобы считывать емкость аккумулятора, напряжение, состояние зарядки и срок службы батареи (пожалуйста, обратитесь к viewinfo.py)
• С защитой от заряда, разряда и перегрева

Упаковочный лист

UPS2HATforPi4

• 1 x UPS костюм с шапочкой 2 доска
• Изготовленные на заказ Длинные заголовка

UPS2HATkitforPi4

• 1 x UPS костюм с шапочкой 2 доска
• Изготовленные на заказ Длинные заголовка

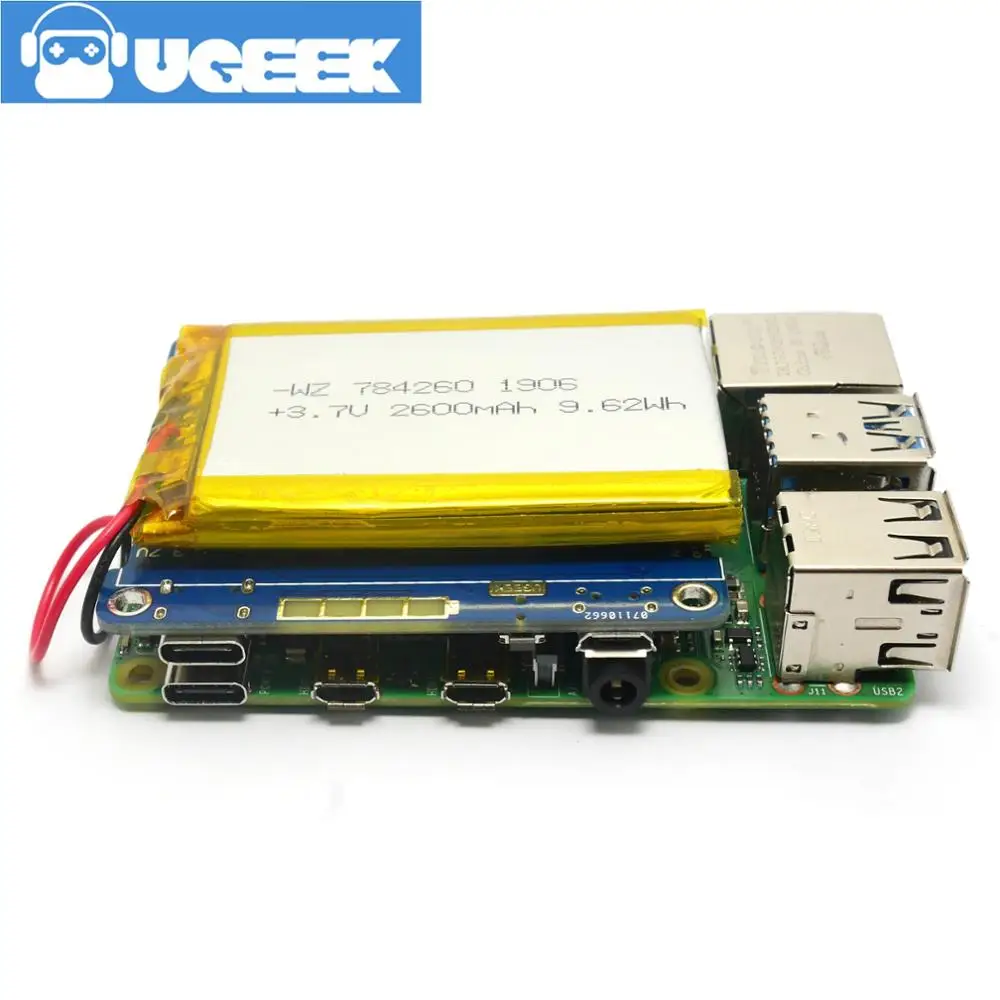

• 3,7 V 2500mA батарея

1. Включите I2C в raspi-config
Sudo raspi-config
-Интерфейс варианты
-I2C
-Включение
-Да

2. Запуск установки
Wget //sourceforge.net/projects/u-geek/files/HATs/Raspi_UPS2/ups2_setup.sh
Chmod + x ./ups2_setup.sh
Sudo./ups2_setup.sh
UGEEK WORKSHOP UPS2 X2 X2
│ Выбрать подходящие варианты: │
│
Select 1 выберите Poweroff GPIO(#6 или #13)
│ 2 Включите функцию Poweroff
Disable 3 функция отключения питания
│ 4 выхода │
│
│
│
│
│ <Ok> │
│
└ ──────────────────────────────────────────────────────────┘

Опция 1: Выберите poweroff GPIO
Опция 2: Включение функции Poweroff
Опция 3: отключение функции Poweroff
Вариант 4: выход

3. Просмотреть информацию о батарее
Wget //sourceforge.net/projects/u-geek/files/HATs/Raspi_UPS2/viewinfo.py
Изменить viewinfo.py и модифицировать емкость аккумулятора
Nano viewinfo.py
#2500 для того, чтобы ваш емкость аккумулятора (mAh)
MY_BATTERY_CAP = 2500
