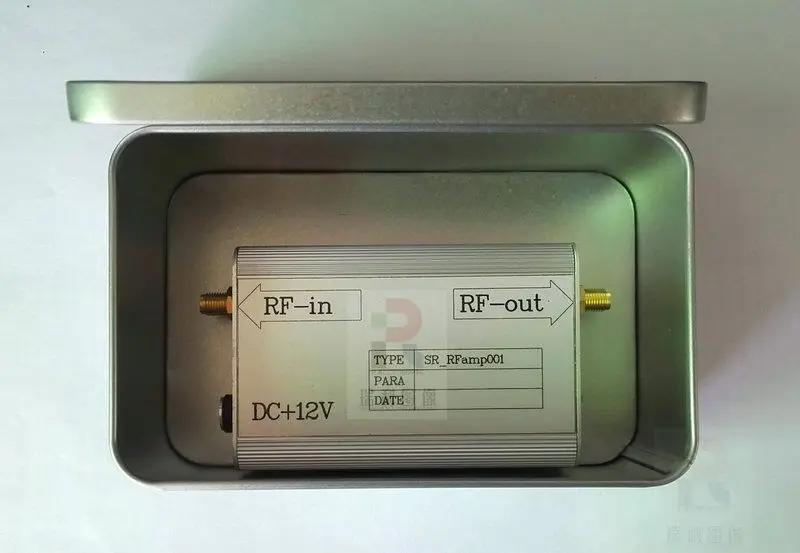

Один 、 технический индекс



1 、 long88mmwide58mmhigh25mm 。



2. Напряжение источника питания: 12VDirect, ток меньше than50mA.



3. Усиление: 30mhz-1ghzmore, чем в частоте band29dB.

\
\

4. Входное Выходное сопротивление: 50 Ом



5. Максимальная выходная мощность: 10 дБм



6. Входной сигнал:<=-20dBm

\
\

7. Пропускная способность: 9KHzreach3GHz (различный коэффициент усиления на разных частотах)



8. Измеренное усиление:



F = Усиление 8 кГц = 21 дБ



F = 9 кГц усиление = 24 дБ



F = 50 кГц усиление = 30 дБ



F = 1 МГц усиление = 30 дБ



F = коэффициент усиления 5 МГц = 31 дБ



F = 20 МГц усиление = 33 дБ



F = коэффициент усиления 35,0 МГц = 34,03 дБ



F = 1 ГГц усиление = 33,08дб



F = 1,5 ГГц усиление = 25.62dB



F = 2,5 ГГц усиление = 13.00dB



F = 3 ГГц усиление = 9,21 дБ

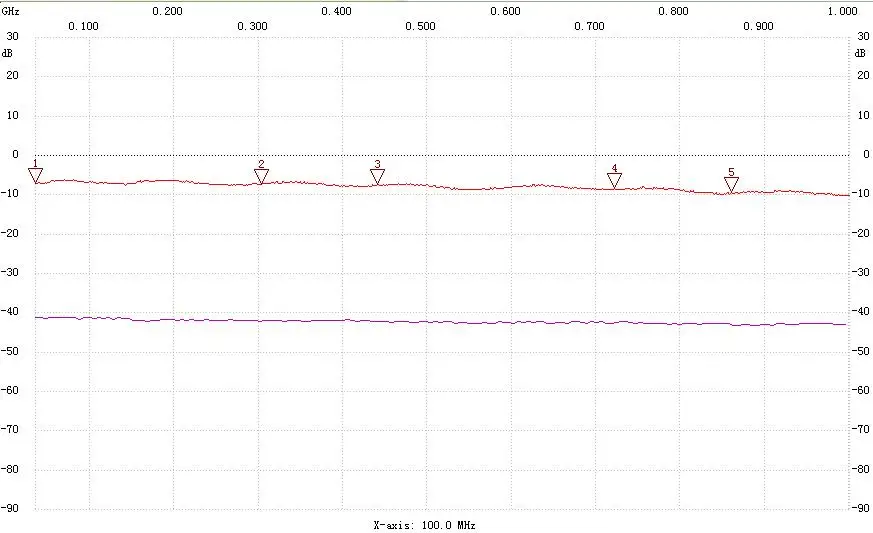

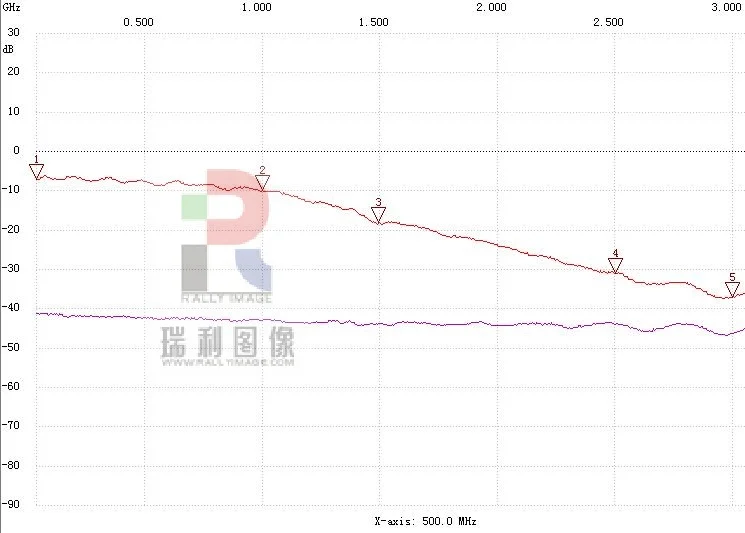

Источник сигнала string40dBAfter аттенюатор, полученный от входного сигнала spectrometer30MHz-1GHzSpectrogram, может компенсировать небольшие колебания усиления, менее ± 2 дБ.

\
\



\
\

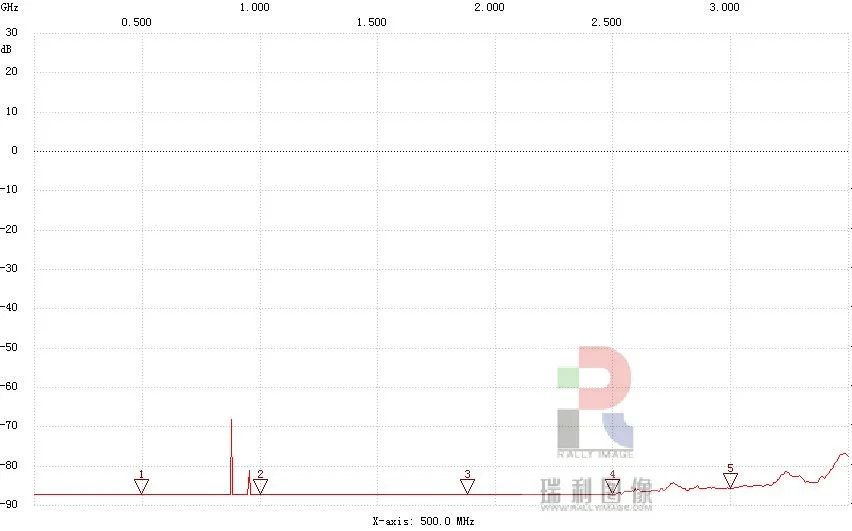

Источник сигнала string40dBAfter аттенюатор, полученный от входа spectrometer30MHz-3GHzSpectrogram.

\
\



Входной полевой зонд, фактический рабочий эффект усилителя.



\
\

\ \ 8. Уровень шума (теоретическое значение) \
\ 300mhztime, NFabout1.8dB \
\ 1ghztime, NFabout2.3dB \
\ 2ghztime, NFabout3.0dB \
\ 3ghztime, NFabout3.6dB \
\ \   \
\   \
\ Два 、 AndSR_RFamp002Contrast \
\ 1. SR_RFamp002Gain ratioSR_RFamp001low 。 \
\ 2. Sr_rfamp002коэффициент шума лучше thanSR_RFamp001. \
\ 3. Мое предложение: \
\ Когда самоусиление датчика высокое или динамический диапазон спектрометра широкий, Выберите один с малыми коэффициентами шума _ rfamp002. \
\ Например: при использовании зонда ближнего поля, useSR_RFamp001Good результаты; При использовании антенны, SR_RFamp002Good результаты. \ \ \
\   \
\   \
\ Три 、 сравнение производительности \
\ Потому что нет специального инструмента для измерения усилителя, поэтому мы используем аналогичный метод. \
\ 1. Сравнение фонового шума (Поплавковый ввод усилителя, измерение) \
\ На сокровище «малошумный усилитель LNA (усиление 32 дБ)» фоновая карта шума: \

\
\

\
\



\
\

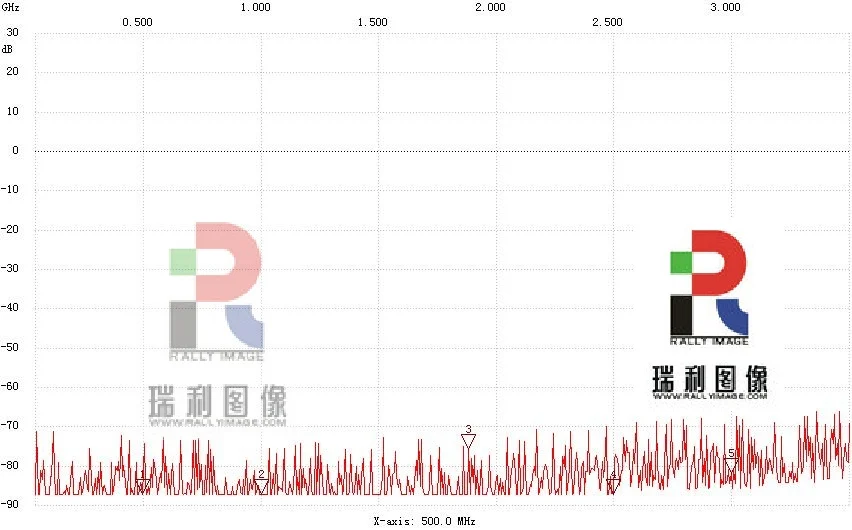

SR-Rfamp001 (этот LNA) фоновая карта шума:

\
\

\
\

\ Это видно четко, лучше, чем некоторые сокровища «малошумный усилитель LNA (усиление 32 дБ)» его фоновый шум намного ниже, сравните два вышеуказанных изображения, минимальный фон noise10dBAbove. \
\ Я лично думаю, yesemcretification, собственный уровень шума усилителя очень важен, потому что беспорядок, как правило, погружен в шум. Уменьшите собственный уровень шума усилителя, на самом деле, он улучшает соотношение сигнал/шум. sendDUTThe clutter легче наблюдать. 。 \
\   \
\ \ 2. Фактическое сравнение спектра приобретения (входное соединение спектрометра 22cmвозле поля магнитного поля зонда) \

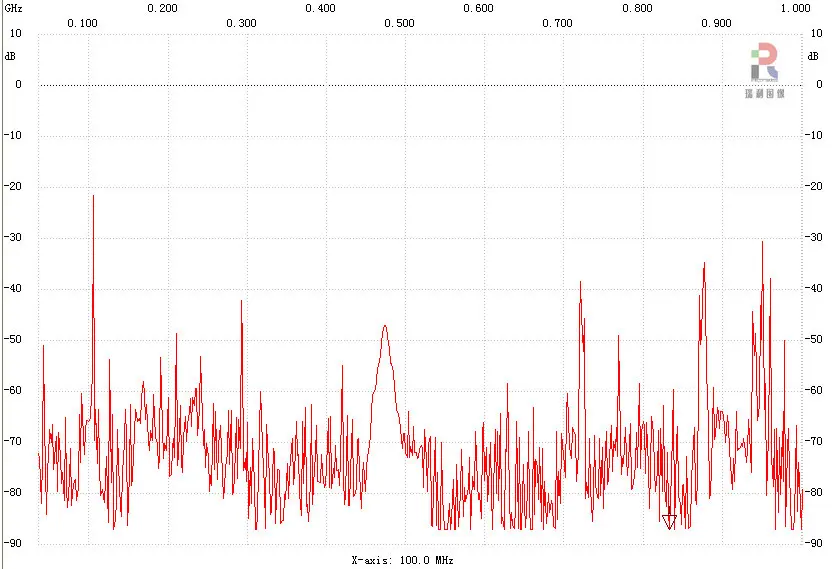

\ На сокровище “малошумный усилитель LNA (усиление 32 дБ)” измеренный спектр: \
\ \ \

\
\



\
\

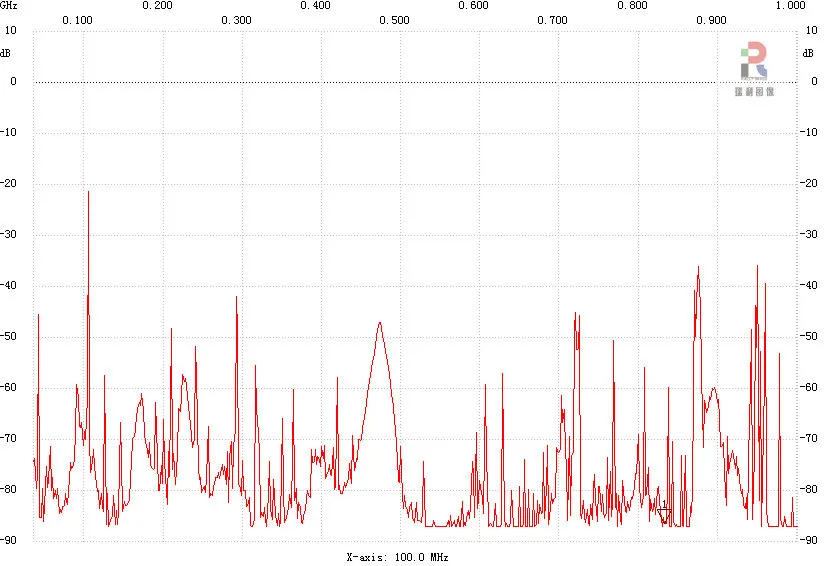

SR-Rfamp001 (этот LNA) измеренный спектр:

\
\

\
\

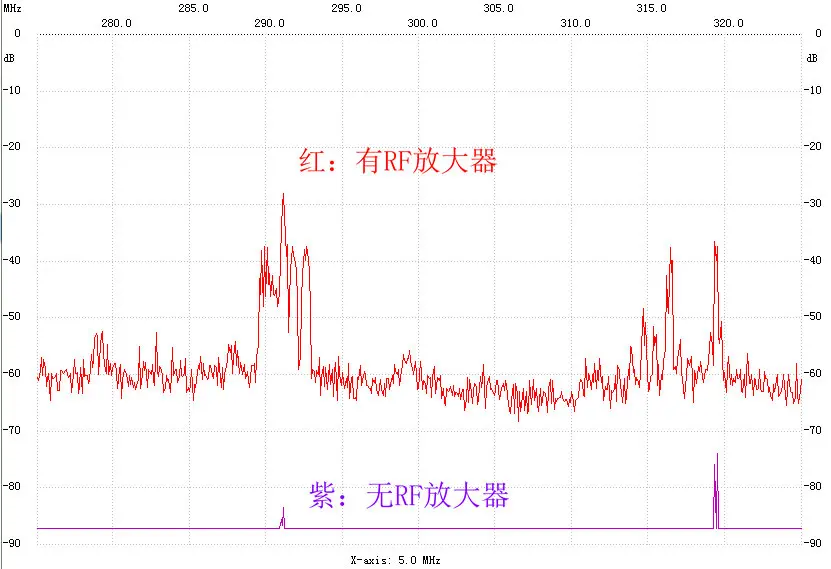

Это видно четко, По низким уровнем шума усилитель Измеренный спектр намного чище.

\
\



\
\

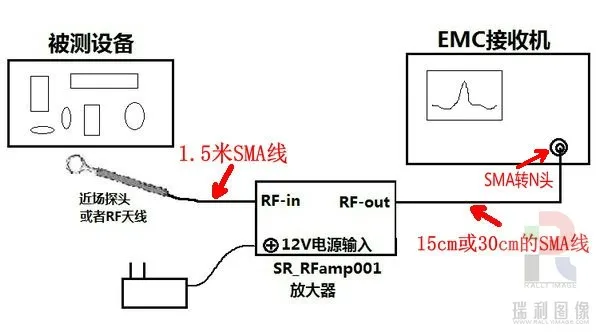

Четыре 、 Применение схема

\
\

Особое напоминание:

\
\

1. Подключите все сигнальные провода, сначала Включите спектрометр, снова включите усилитель.

\
\

2. Усилитель не поддерживает горячую вилку, пожалуйста, не подключайте сигнальный кабель к электричеству, предотвращая повреждение усилителя статическим электричеством или утечкой.

\
\

\



Будьте осторожны: Этот усилитель полностью ручной работы, пожалуйста, не снимайте, если у вас есть высокие требования, отказ от комментариев, отрицательный комментарий.
