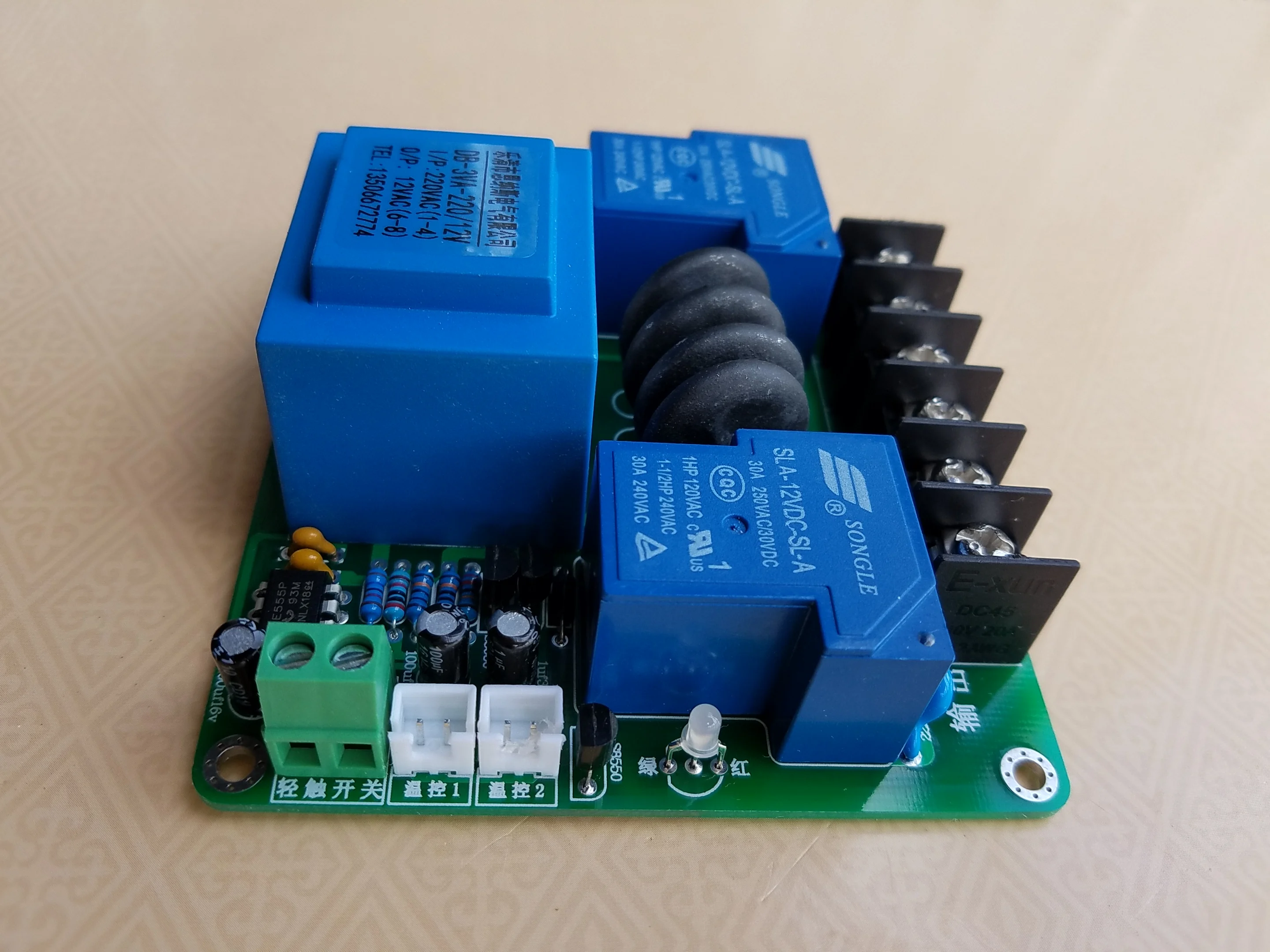

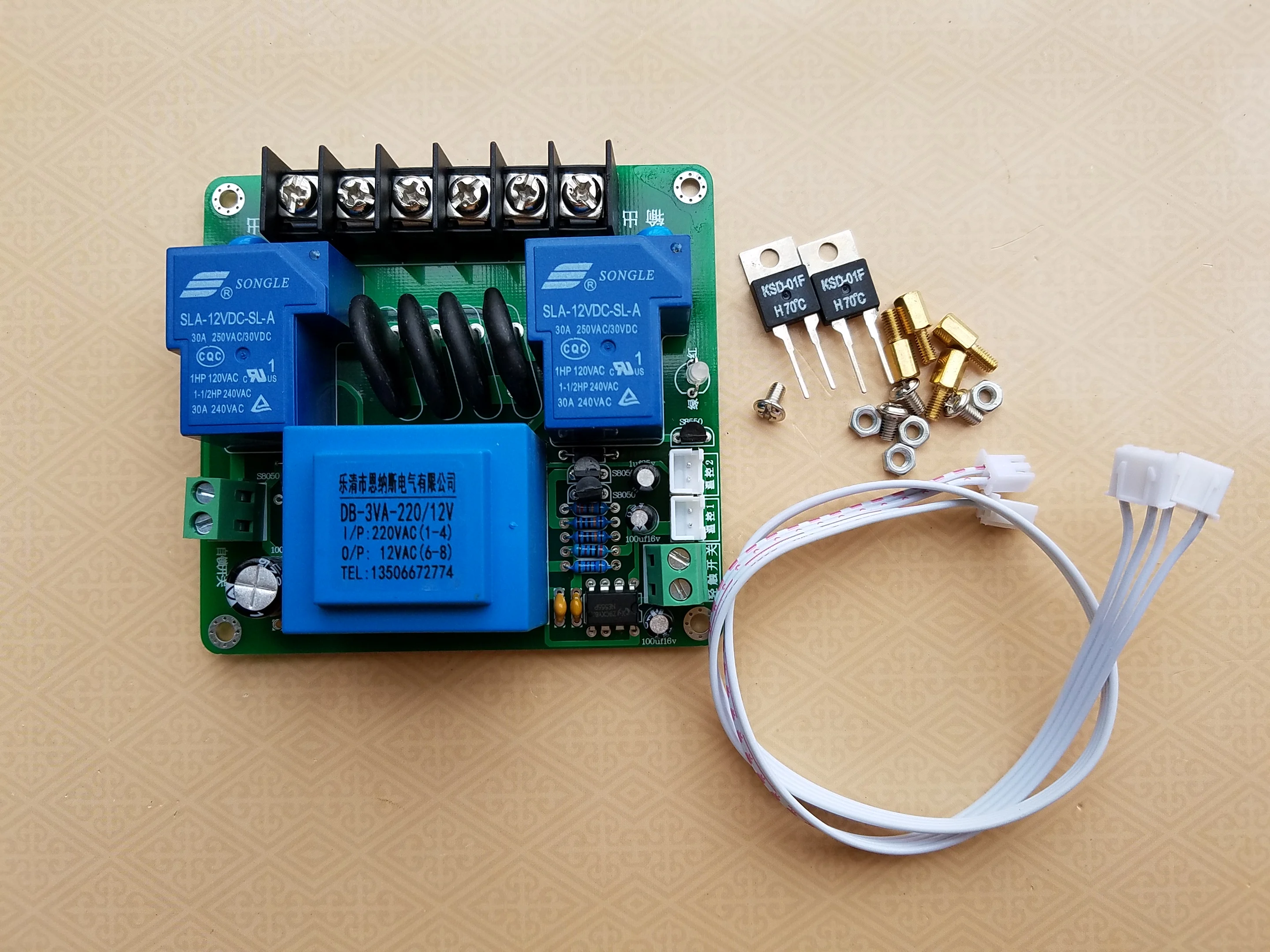

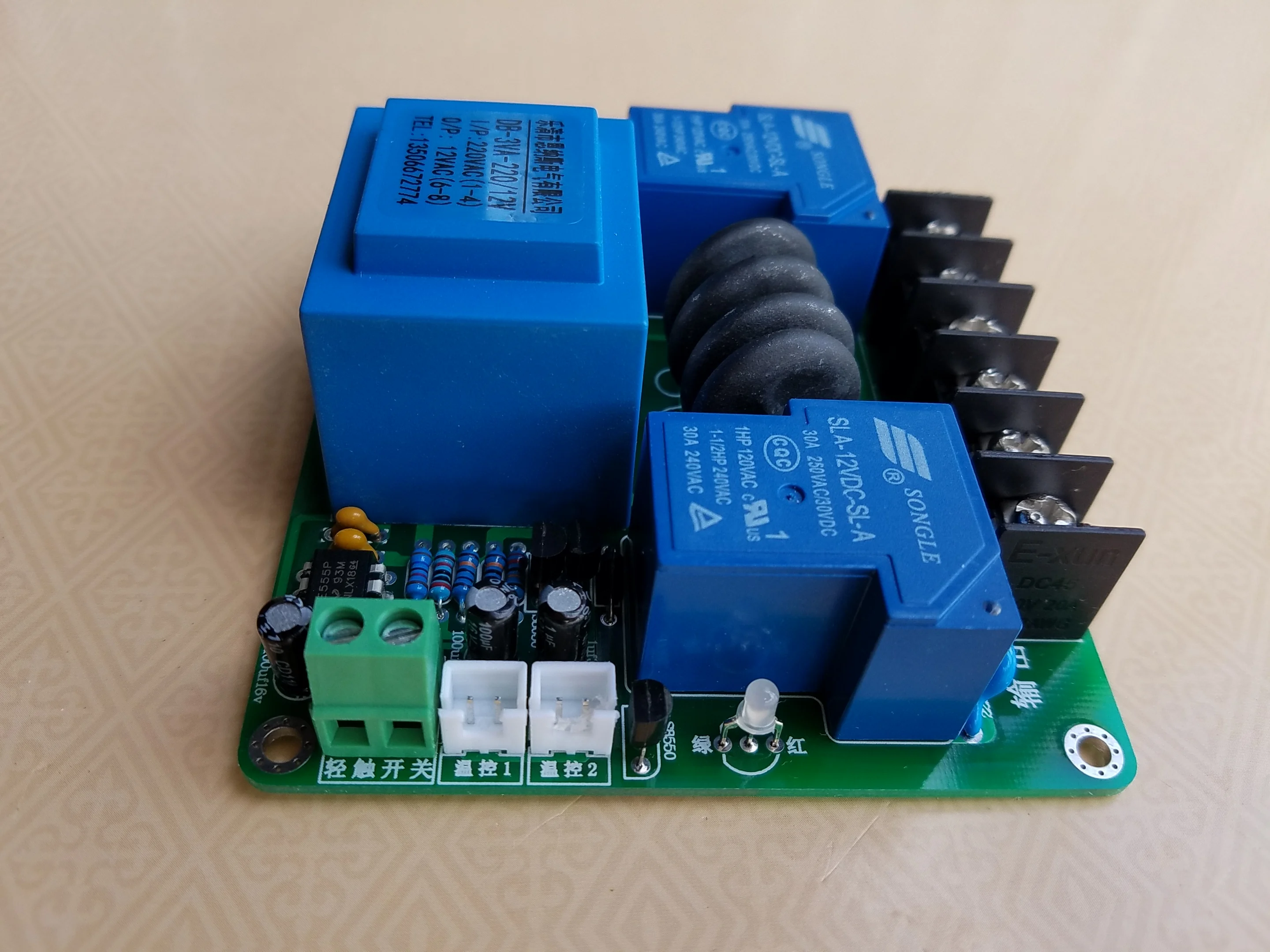

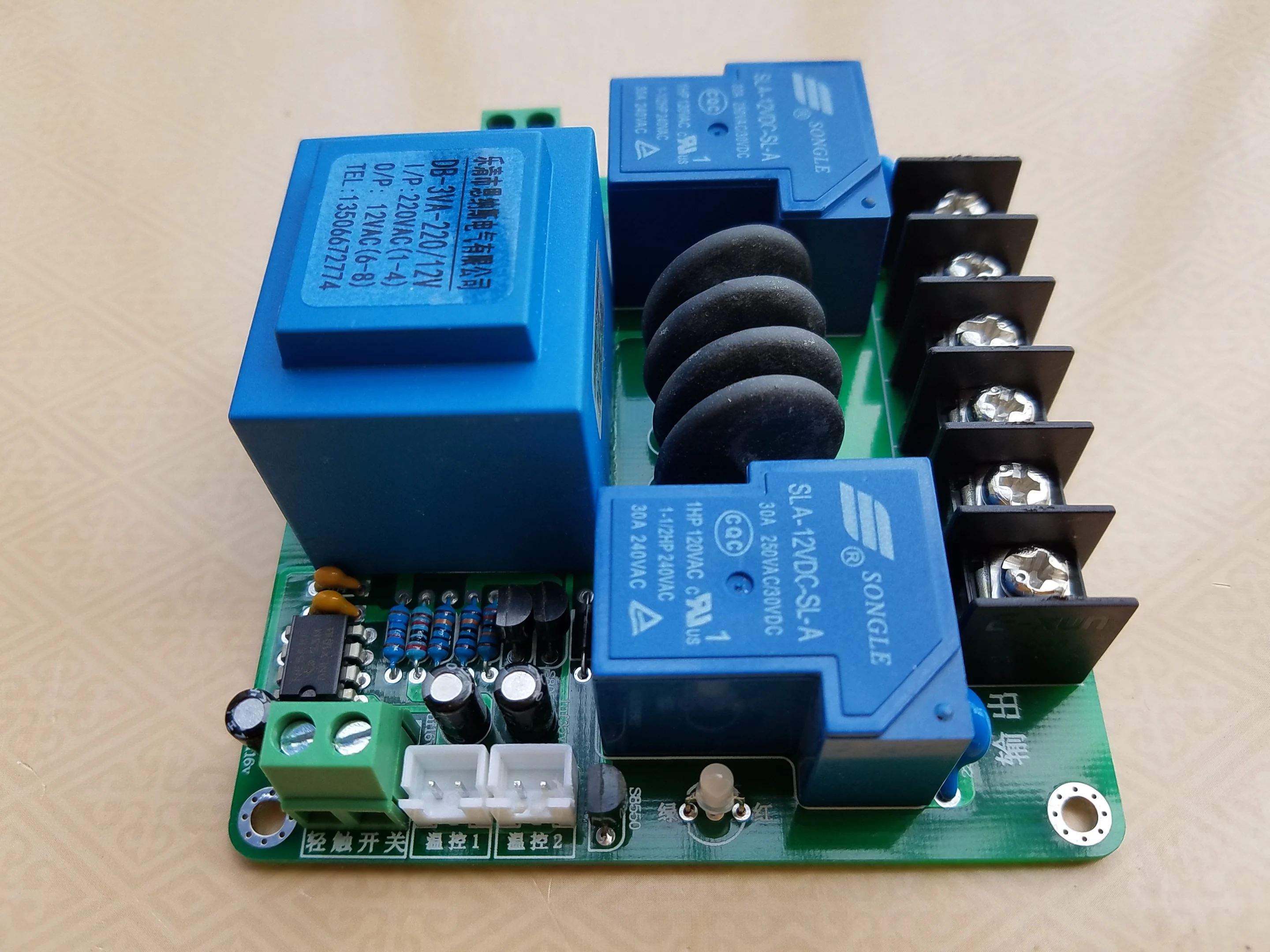

Плата мягкого пуска усилителя мощности класса А (с функцией защиты от

Плата мягкого пуска усилителя мощности класса А (с функцией защиты от

Размер печатной платы: 9,3*8,7 см   Набор использует NE555 временной базы микросхеме, а также в он-лайн резисторы все используйте в течение 5-ring precision резисторы и высокой мощности термисторы для того, чтобы обеспечить хорошее качество мягкого старта со доска.   Основная функция: 1: подавляет поток напряжения усилителя мощности при запуске, потому что мощность трансформатора усилителя класса А и высокой мощности велика, сопротивление нагрузки чрезвычайно низкое, И Емкость фильтрующего конденсатора источника питания слишком большая, В результате чрезмерного тока усилителя мощности, когда мощность включена, что легко повредит мост выпрямителя и конденсатор фильтра повреждения.   2: этот комплект не требует выключателей высокой мощности для управления, требуется только управление переключателем малой мощности (можно использовать самоблокирующийся Выключатель малой мощности и переключатель такта)       Этот комплект используется для запуска антиударной задержки усилителя мощности. Его можно включить после установки этого набора перед трансформатором!   Замедленная защита от ударов принцип пуска питания: включение (ac220в) питания, после короткого замыкания, один из реле 30A закрыт, так что термистор соединен в серии, и основное реле 30A включено через 2-3 секунды! Вся (ac220в) мощность включена!   Этот комплект устанавливает время задержки до 2-3 секунд!       Номинальный ток реле 30A   Высокий ток-это верхняя и нижняя линии.   Источник питания один вход, два выхода   2 набора терминалов переключателя контроля температуры,   1 Набор терминалов переключателей такт   1 комплект из бистабильным самоблокирующимся переключателем терминалы   Основная функция: Подавляет поток напряжения усилителя мощности, потому что мощность трансформатора класса А и высокой мощности велика, сопротивление нагрузки чрезвычайно низкое, И Емкость фильтрующего конденсатора источника питания слишком велика, что приводит к чрезмерному току усилителя мощности при включении питания, Который легко повреждает мост выпрямителя и конденсатор фильтра повреждения.       Мягкая доска стартера для установки необходимо выбрать Тип переключателя:   1: эта Мягкая пусковая плата совместима с самоблокирующимся переключателем и переключателем такта. Если используется самоблокирующийся переключатель (терминал такта должен быть коротко замыкаемым проводным соединением), если тактовая кнопка используется (с бистабильным самоблокирующимся переключателем терминал требуется использовать провода) защита от короткого замыкания соединения)   2: Тип переключателя контроля температуры (нормально открытый), нет необходимости подключать гнездо термостата короткого замыкания без использования термостата       (0,022 мкФ) конденсатор двигатель с искровым зажиганием сжатие конденсатор с алюминиевой крышкой (то есть конденсатор с алюминиевой крышкой находится на обоих концах реле. Когда реле заряжено, генерируется искра. В это время конденсатор действует для устранения искры.) Некоторые друзья говорят, что плата не подключена. Нагрузка измеряется мультиметром. Если внутреннее сопротивление мультиметра достигает нескольких десятков м, внутреннее сопротивление мультиметра составляет до нескольких десятков М. Измеренное напряжение-это индуцированное напряжение. Это в сочетании с помощью 0,022 мкФ конденсатор с алюминиевой крышкой, и нагрузка не связана.. Принцип зарядки такой же, как если хост-компьютер в вашем доме не подключен к наземному кабелю.   Ваш домашний светильник-это самоблокирующийся переключатель. Ваш мобильный телефон выключатель питания и кнопка дистанционного управления для домашнего телевизора-это светильник.       Панель запуска power soft использует Светодиоды красного цвета для отображения красного цвета в режиме ожидания и отображает зеленый цвет после задержки работы.
