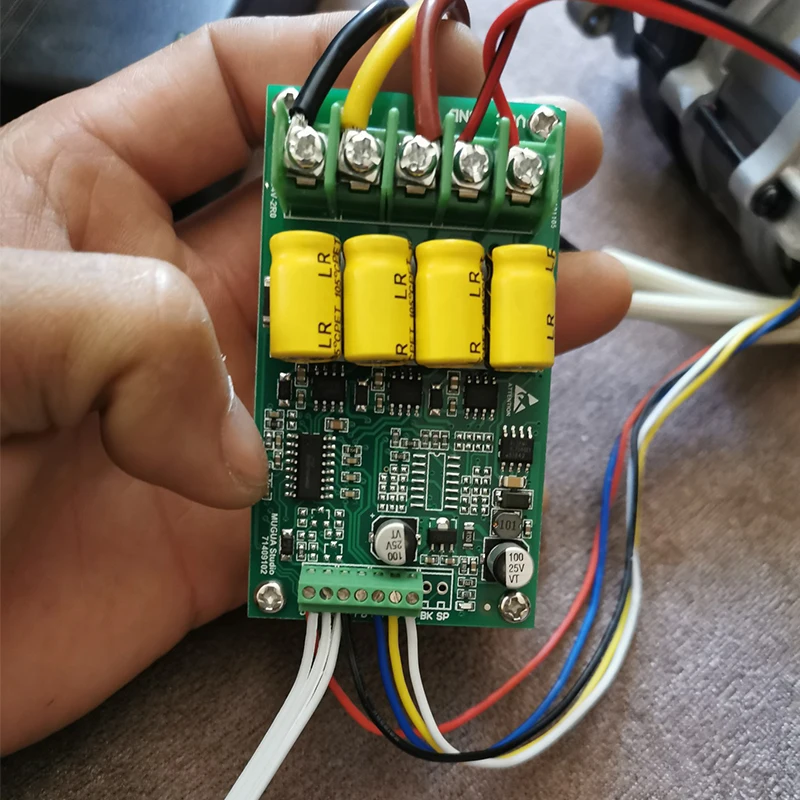

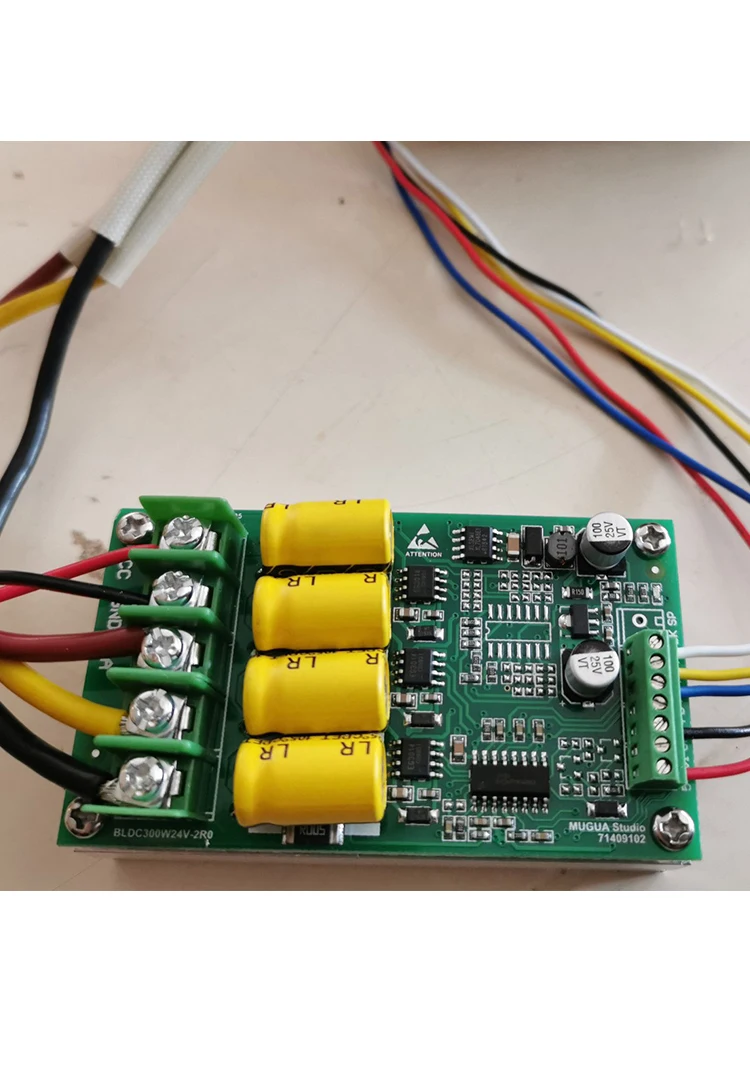

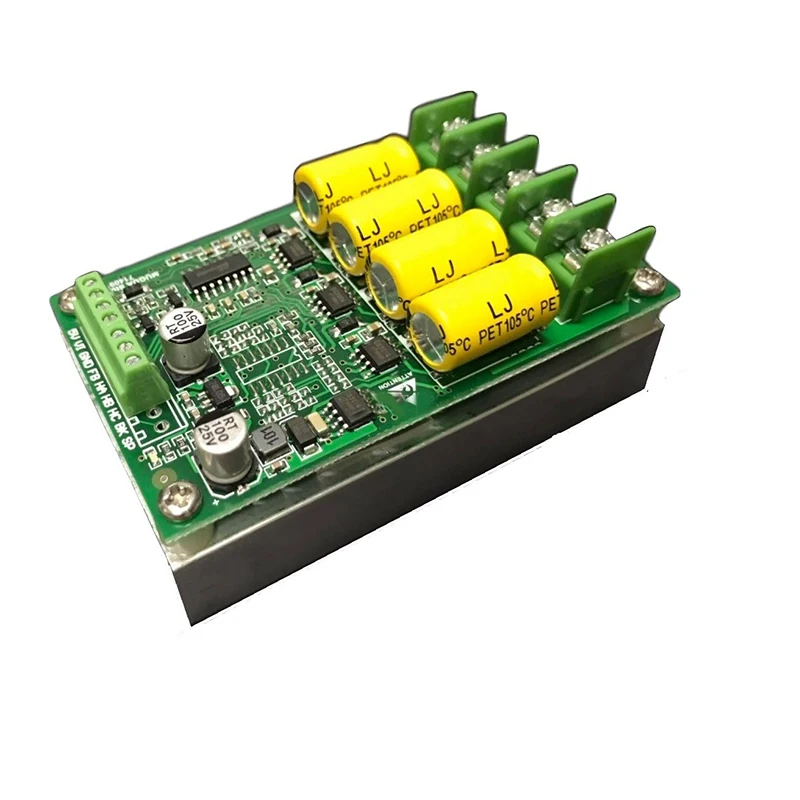

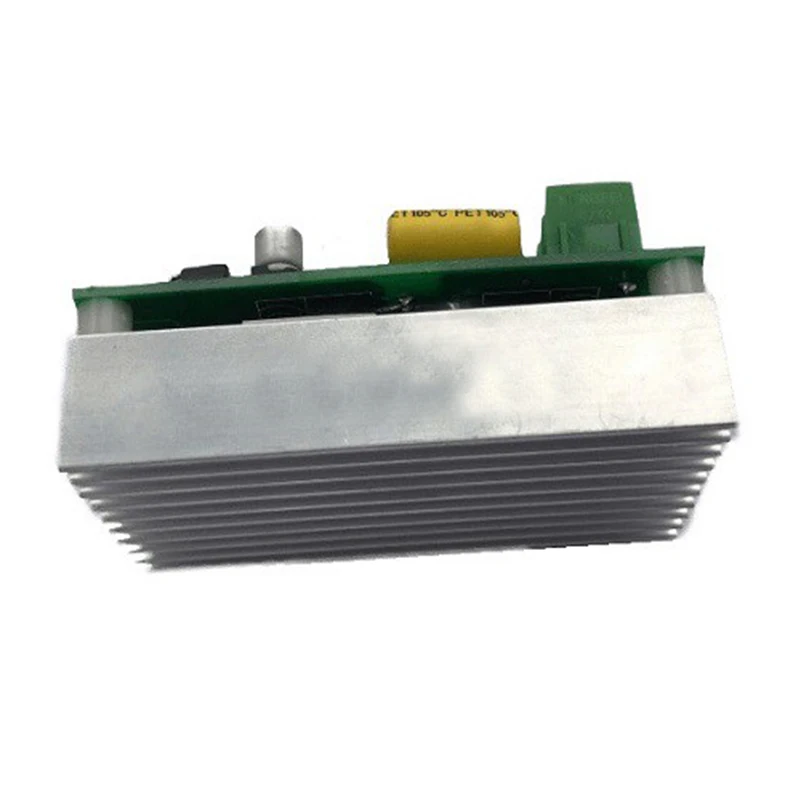

BLDC 300 Вт двигатель постоянного тока трехфазный бесщеточный с датчиком холла

BLDC 300 Вт двигатель постоянного тока трехфазный бесщеточный с датчиком холла

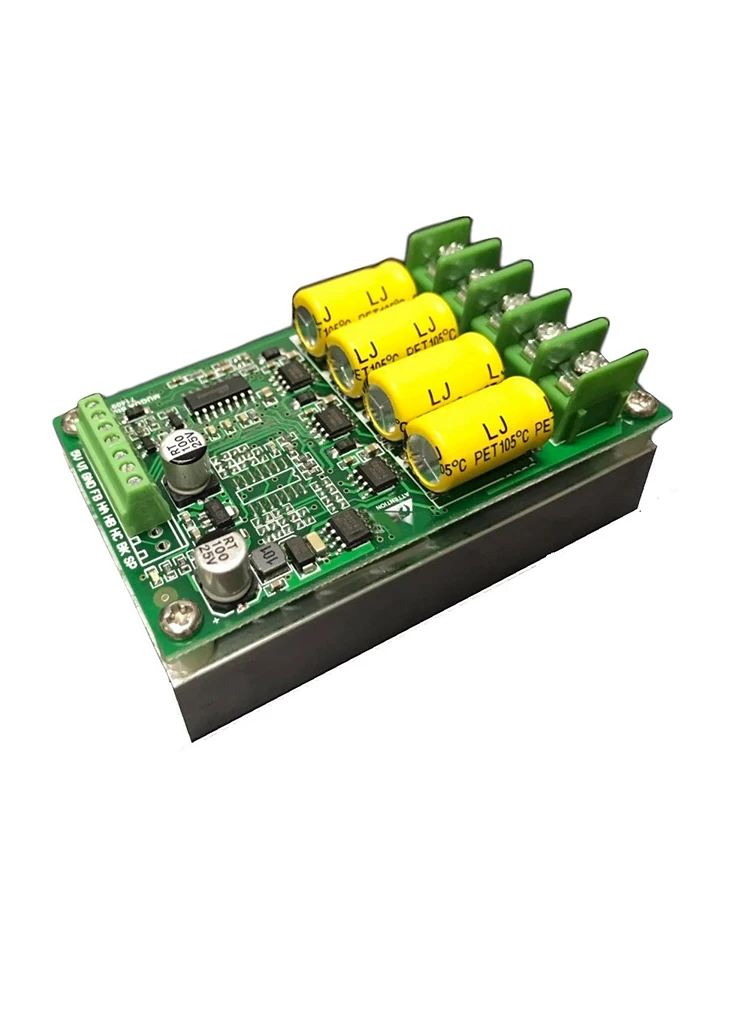

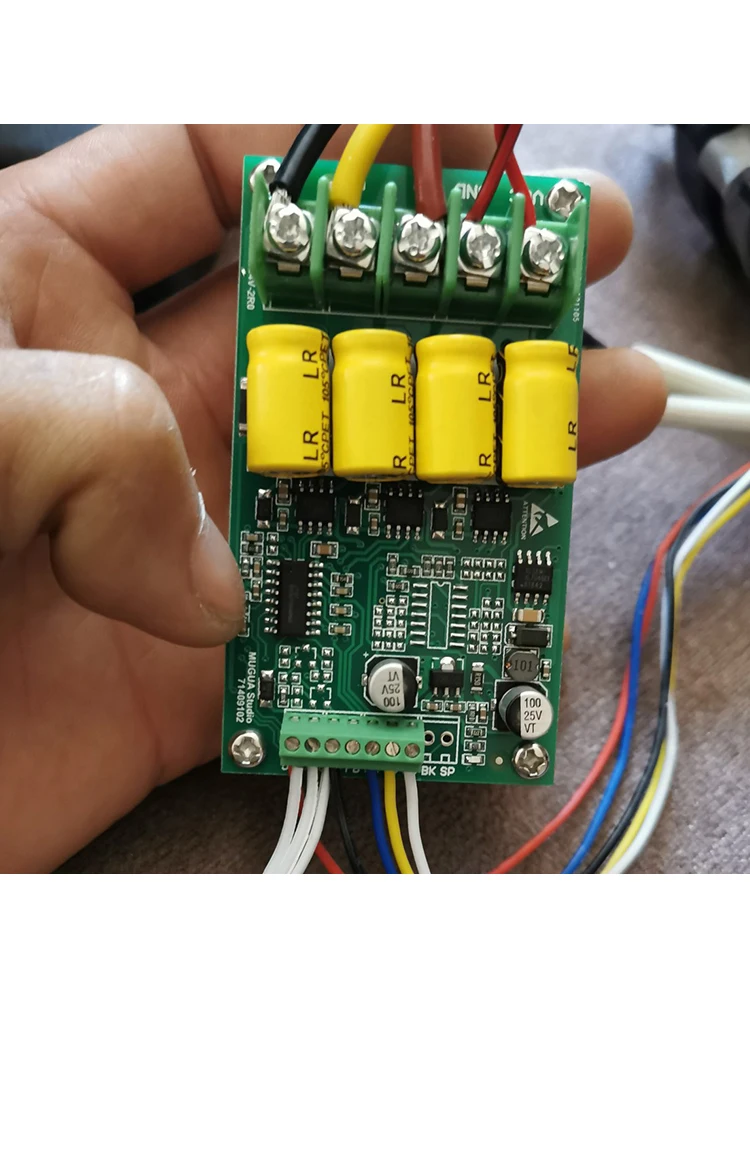

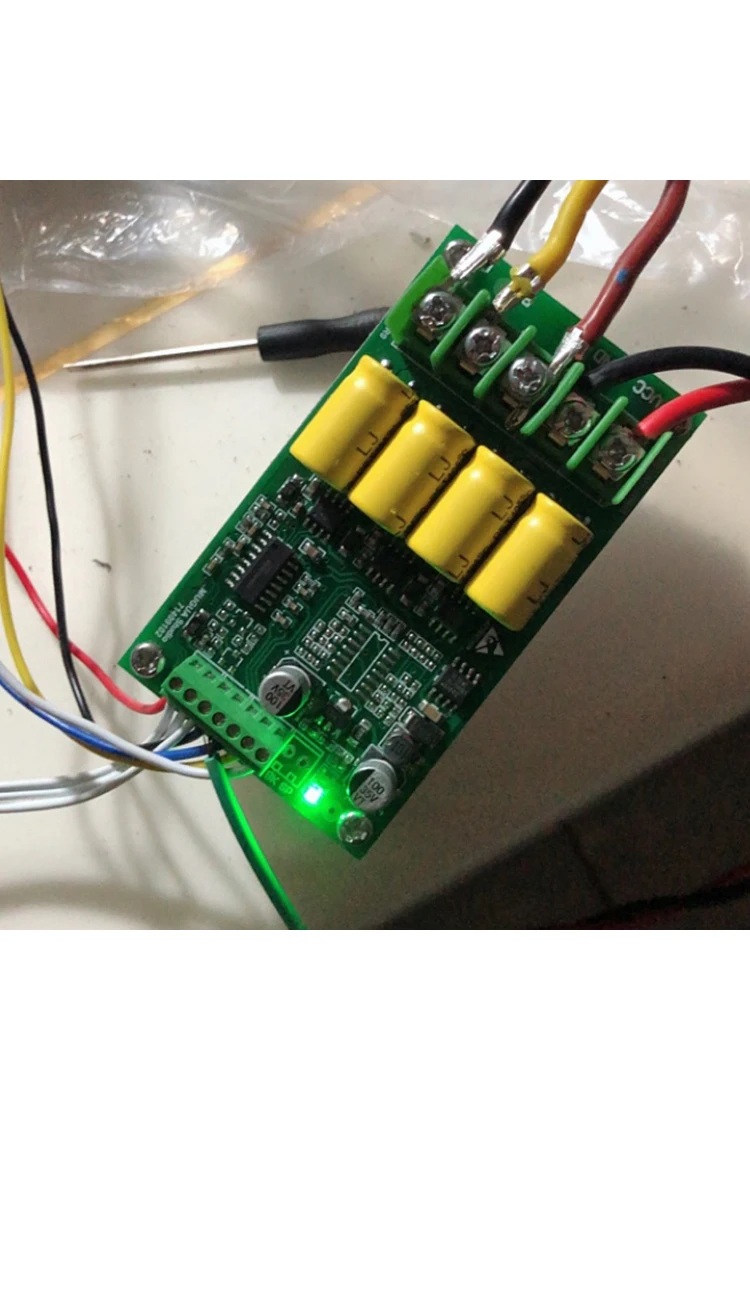

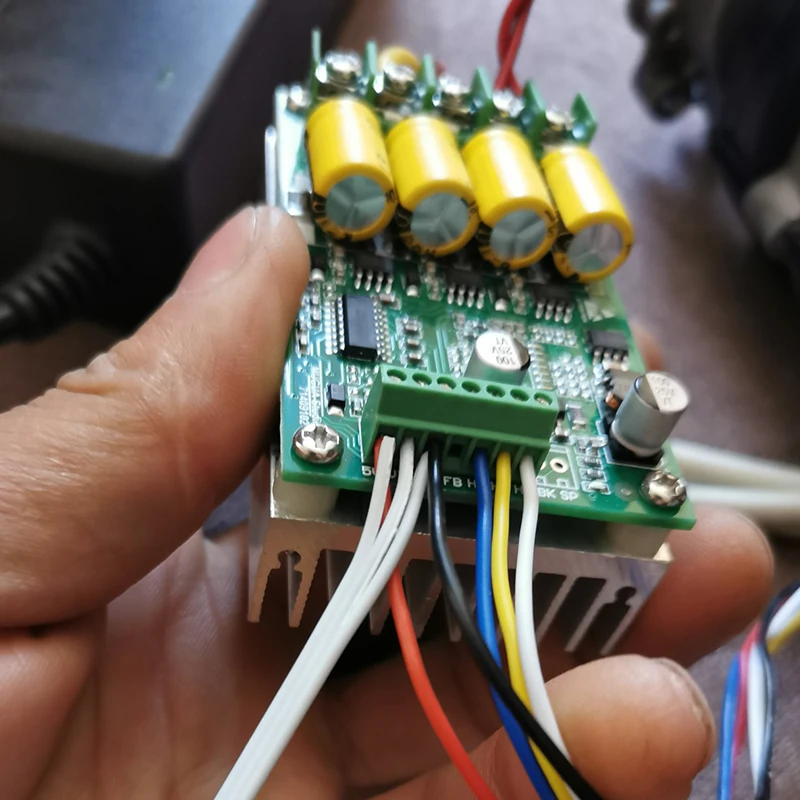

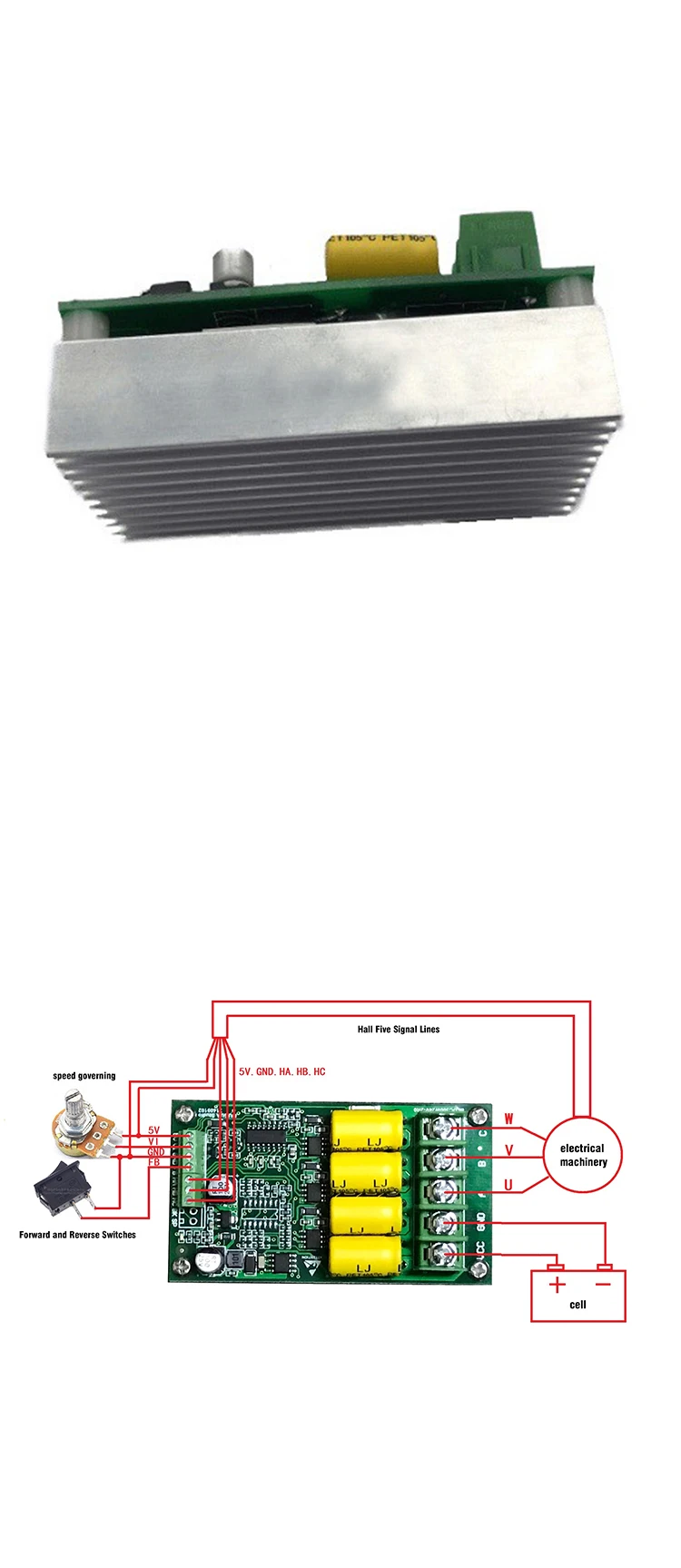

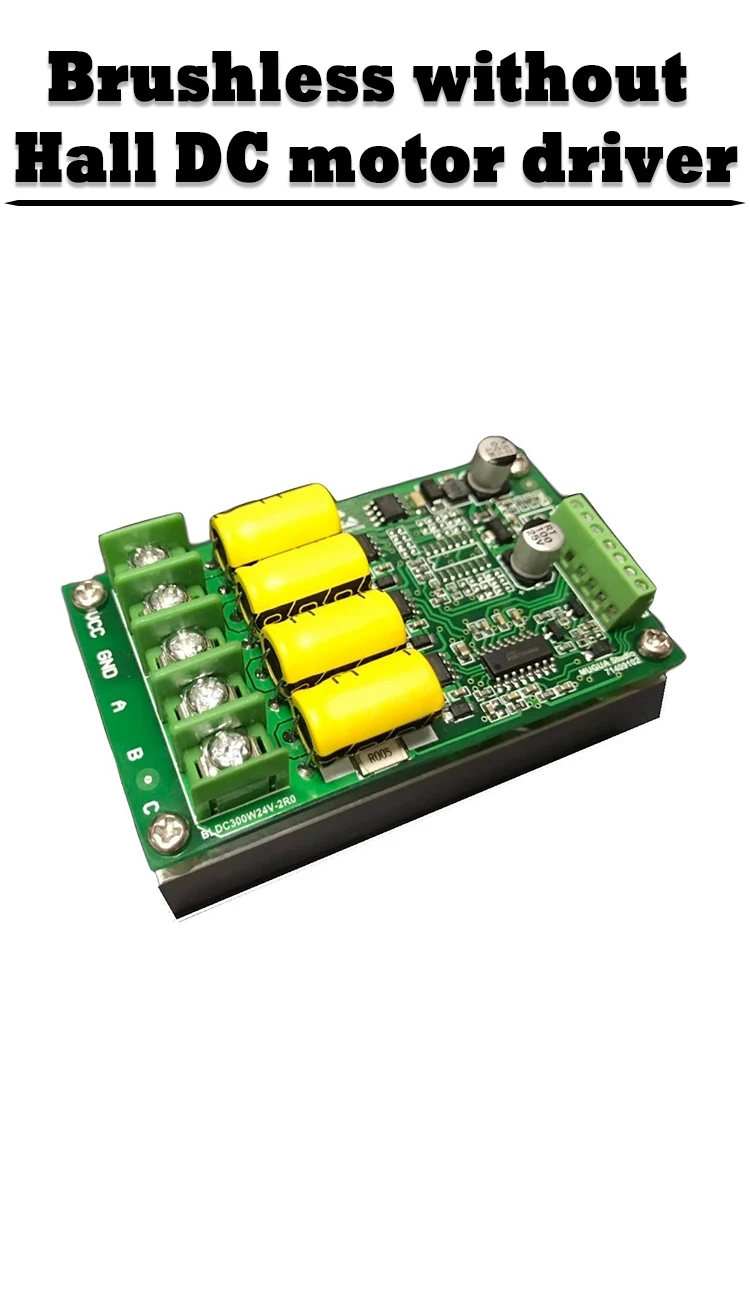

Контроллер параметры:   Название продукта: безщеточный бесщеточный двигатель постоянного тока 300 Вт   Модель: BLDC300W24V   Рабочее напряжение: 12-60 в   Максимальный ток: Номинальный пик 16A 20A   Пиковая мощность: 380 Вт   Защита от перегрузки по току: Да   Размер изделия: длина 80 мм * ширина 45 мм * высота 37 мм   Инструкции по проводке: Нет необходимости подключать положительные и отрицательные переключатели. Нет необходимости подключать положительные и отрицательные переключатели. Середина потенциометра соединена с VI. Остальные два соединены с 5V GND. Корень для ускорения движения по часовой стрелке Теперь, когда вы размещаете новый заказ, вы получите небольшую отвертку с плоским лезвием и потенциометр (версия PWM не может управляться потенциометром, и блок распределения питания не доступен), пока есть на складе. Положительные и отрицательные переключатели должны быть куплены покупателем. Интерфейс Описание: 1. Выход A B C подключен к трехфазному мотору. 2. HA HB HC Hall трехфазный вход, соответствующий фазе двигателя ABC (UVW). 3. 5 в G 5 в источник питания и GND (мощность зала или потенциометра, выходной ток не должен быть выше 100 мА). 4. Блок питания контроллера VCC GND, диапазон напряжения 12-60 В. 5.SP вращение скорости импульсного сигнала, выход одного импульса после изменения фазы. 6.FB интерфейс управления вперед и назад, по умолчанию до высокого уровня, если вам нужно повернуть назад, вытянуть вниз или подключить к GND. 7. Вход сигнала скорости VI, вход ШИМ/0-5 в аналоговый вход (0 В не вращается, 5 В выходная Максимальная мощность). Инструкции по использованию: обычно на бесщеточном двигателе есть пять кабелей холла, два из которых являются линиями питания Холла (обычно черный-GND, красный-5 В, для получения подробной информации обратитесь к Руководству по эксплуатации двигателя, не допускайте ошибок). Сигнальная линия, последовательность трех сигнальных линий холла, подключенных к плате драйвера, должна соответствовать последовательности трех фазовых проводов, подключенных к моторной плате для правильной работы. Если вы не знаете определения линии холла, вы можете уменьшить напряжение и небольшую отладку тока, медленно переключите последовательность линий Холла несколько раз, пока он не работает нормально. Не выполняйте отладку с высоким током и высоким напряжением. Если последовательность линий Холла не подключена, проверьте Высокое напряжение и высокий ток с повреждением риска трубки MOS, если три сигнальные линии Холла подключены правильно, двигатель работает шелковистым и начинается с низкой скорости, и крутящий момент большой; Если три сигнальные линии Холла не подключены, они имеют следующие характеристики: 1. Двигатель не запускается нормально или трудно начать (иногда требуется Ручное Вращение двигателя для запуска) 2. Двигатель начинает трясти и не имеет звука в ванной. Ниже 60 Вт нет необходимости добавлять радиатор, но требуется хорошая вентиляция. У этого контроллера нет внутреннего предохранителя. Рекомендуется подключить внешний предохранитель. 3. Эта плата является голой доской. Пожалуйста, не прикасайтесь к любым устройствам на плате руками, чтобы избежать статического повреждения чипа. Вы также должны защитить его во время обычной работы, чтобы не допустить контакта проводов с коротким замыканием по ошибке. 4. После первой проверки проводки проводка правильная, пожалуйста, используйте тест низкого напряжения и низкого тока, чтобы проверить, что Двигатель вращается нормально, а затем Примените нормальное рабочее напряжение. 5. Этот драйвер подходит для большинства бесщеточных и безгаллонных моторов в параметрах, но не подключайте к двигателям, которые, очевидно, не соответствуют напряжению/току/мощности модуля привода или находятся далеко друг от друга, чтобы избежать необъяснимых «нечувствительных» повреждений.
